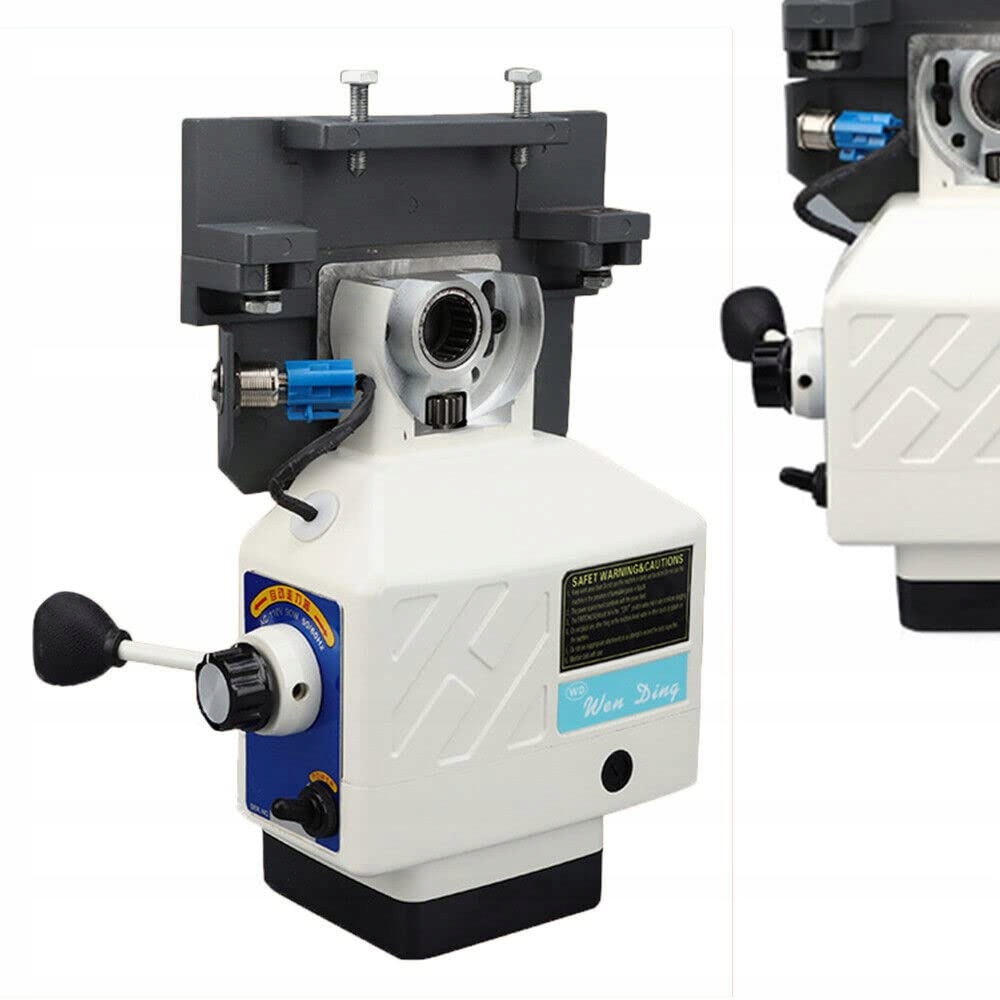

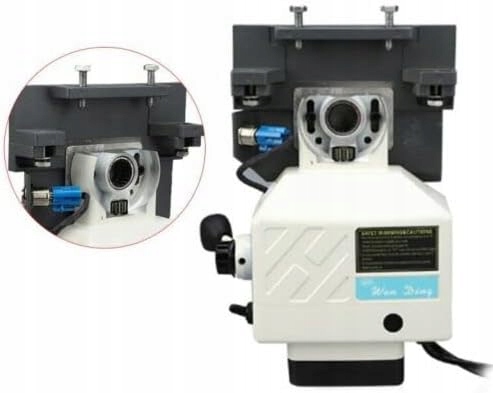

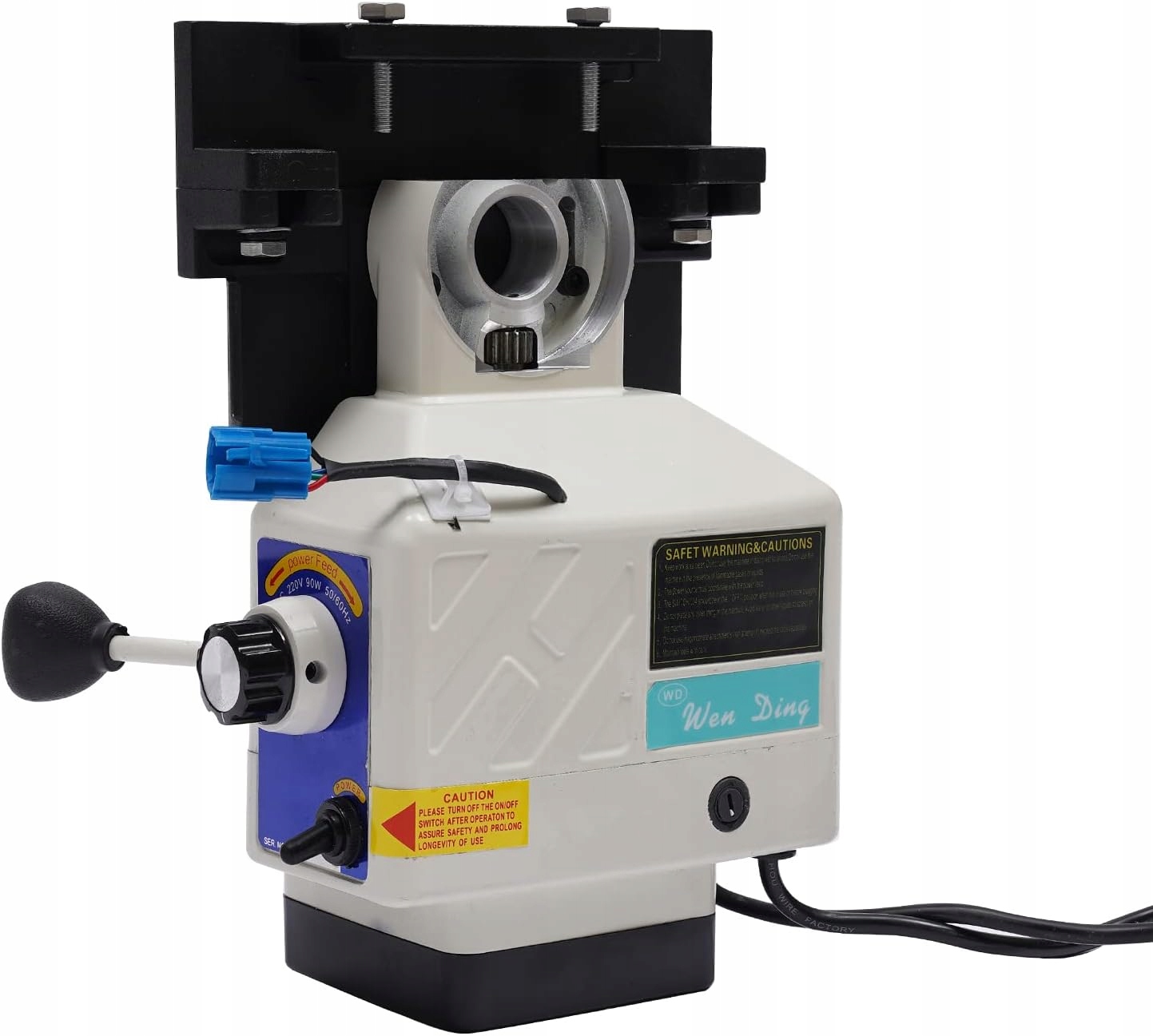

АВТОМАТИЧЕСКАЯ ПОДАЧА ДЛЯ ФРЕЗЕРНОГО СТАНКА ОСИ X БЕССТУПЕНЧАТАЯ.

X Osie stołu Zasilanie Frezowanie Automatyczne Zasilanie Oś zasilania X Mała objętość

• 【Przełącznik dip】 Aby przesunąć przełącznik DIP, wystarczy obrócić go do pozycji "0". Naciśnij przełącznik i przytrzymaj go, aż przesunie się do żądanej pozycji.
• 【Łatwy w użyciu】Proste części, mały rozmiar i łatwa instalacja. Dodaj automatyczną ładowarkę stołu do swojej frezarki. Łatwy i opłacalny sposób na zwiększenie produktywności
• 【Regulacja przycisku】 Przycisk można dostosować do potrzeb operatora w zakresie od 0 do 9. Regulator kierunku zapewnia doskonałą kontrolę prędkości na całym obszarze, szybko i łatwo.
• 【Wysoka wydajność】 Funkcja indeksu działa z dowolną prędkością z wyprzedzeniem, a zasilanie stołu nie wibruje i nie męczy się przy niskiej prędkości.
• 【Bezpieczeństwo】 Urządzenia zabezpieczające chronią przekładnie i elektronikę, a żywotność jest dłuższa.

Przecinarka pozioma Al-310

Cechy i zalety:

• Cicha zmiana kierunku.
• Łatwa obsługa.
• Dłuższa żywotność
• Lepsza gładkość powierzchni.
• Mały rozmiar, łatwa instalacja.

Спецификация:

• Moc hosta: 95 W.
• Zakres prędkości: 0-190.
• Ograniczenie prędkości: 200 obr.
• Ograniczenie momentu obrotowego: 450 inb.
• WAGA: 6 kg.
• Materiał: Aluminium.
• Wymagania dotyczące zasilania: AC-220V 50Hz

Jedna funkcja:

Przełącznik zasilania i resetowania.

1. Prawy przełącznik zasilania jest włączony. Zamknięty po lewej stronie. Gdy urządzenie jest włączone, świeci się czerwona lampka.

2. Czerwony okrągły przycisk po prawej stronie to przełącznik resetowania. W przypadku przeciążenia maszyny przycisk resetowania zwalnia się, przerywając zasilanie. Operator musi zmniejszyć obciążenie, a następnie nacisnąć przycisk resetowania, aby kontynuować pracę.

Przycisk do przodu i przycisk szybkiego dostępu.

1. Przekręć przełącznik zasilania po włączeniu. Obrót w lewo powoduje podawanie w lewo i odwrotnie.

2. Środkowy przycisk to "przycisk szybkiego ruchu". Po przytrzymaniu przycisku narzędzie przesuwa się szybko w lewo. Puść przycisk, aby stół podający powrócił do normalnej prędkości.

Regulacja prędkości

Prędkość można regulować zgodnie z wymaganiami operatora, w zakresie od 0 do 9.

mikroprzełącznik

Zazwyczaj przełącznik powinien znajdować się w pozycji "posuw". W przypadku ćwiczeń joggingowych wystarczy przełączyć przełącznik do pozycji "0". Przytrzymaj przełącznik, aż ustawi się w żądanej pozycji.

Zastrzeżenie prawne

Uwaga: Aby przerwać jogging, należy najpierw ustawić przełącznik zasilania w pozycji "0" (OFF). Następnie przesuń przełącznik "jog-switch" do pozycji "feed". Należy postępować zgodnie z procedurą pracy impulsowej, aby uniknąć uszkodzeń spowodowanych nieprawidłowym działaniem.

Инструкция по монтажу:

• Umieścić wspornik stały na stole roboczym, umieścić pierścień łożyska stołu na śrubie wrzeciona, następnie wyregulować posuw stołu podawczego do wspornika stałego i wyciągnąć obudowę przekładni.
• Przytrzymaj centralny wał napędowy jedną ręką. Drugą ręką wyreguluj koło zębate stożkowe na śrubie osi. Następnie sprawdź, czy luz między kołami zębatymi wynosi od 0,1 do 0,2 mm. 3.
• Dodaj podkładki regulacyjne (1,0 T, 0,25 T, 0,1 T), jeśli luz jest zbyt duży. Powtarzaj kroki 2-3, aż uzyskasz zadowalający luz. 4.
• Dokręć dźwignię, aby rozpocząć regulację wpustu równoległego tulei i koła zębatego stożkowego. Przekręć lekko dźwignię, aby wyczuć, czy występuje jakakolwiek interferencja między nimi. Jeśli tak, powtórz kroki 3-4, aby dodać więcej podkładek regulacyjnych. W przeciwnym razie przejdź do następnego kroku. 5.
• Zdjąć dźwignię, dodać odpowiednią podkładkę (Φ43xφ33), wyregulować luz między tarczą a kołem zębatym stożkowym i zablokować pierścieniem mocującym.
• Wyregulować i dokręcić dźwignię, lekko obrócić dźwignię. Zwykle powinno to być płynne i bez zakłóceń.
• Na koniec wyregulować obudowę przekładni i wyłącznik krańcowy.
