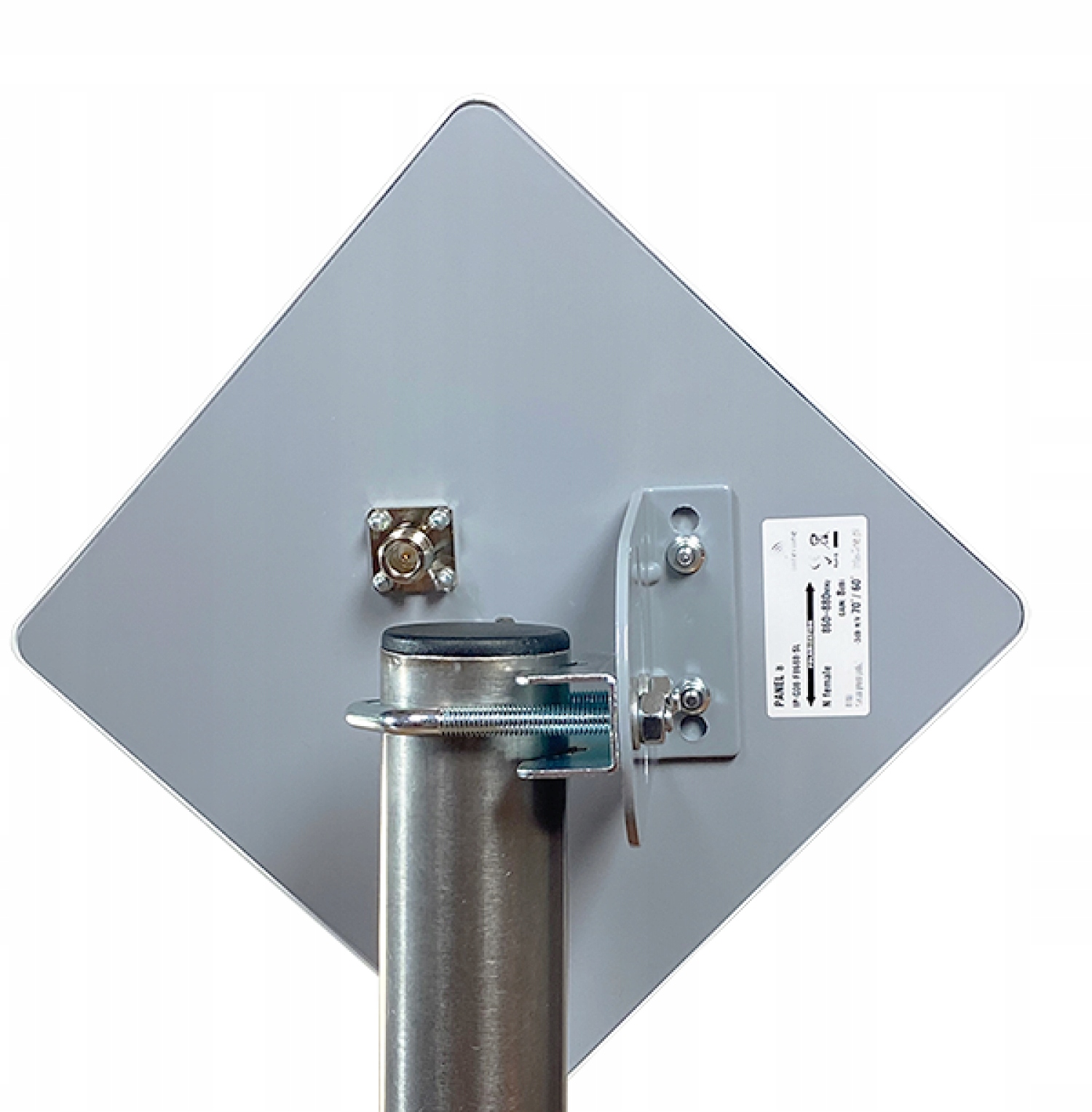

Antena panelowa Interline Panel 8 Helium SL

Kod producenta: IP-G08-F8688-SL

Interline Panel 8 Helium SL to antena kierunkowa o zysku 8 dBi, pracująca w paśmie 868 MHz LoRa. Przeznaczona jest dla systemów Helium, IoT M2M, Lora, Sigfox, XBee, RFID, Z-WAVE itp.

Unikalna antena kierunkowa 8.0 dBi jest zarówno kierunkowa, jak i ma tę dodatkową istotną zaletę, że można ją przechylać lub przesuwać w kierunku azymutu – w przeciwieństwie do wszystkich innych anten dookólnych. Anteny dookólne promieniują 360 stopni – ta unikalna konstrukcja anteny z płaskim panelem jest radykalnie inna, ponieważ pobiera całą wypromieniowaną energię, która zwykle byłaby przesyłana za i z boku anteny i skupia całą energię RF tylko w kierunku do przodu – w jednej bardzo szerokiej i długiej wiązce – zazwyczaj 70 stopni w azymucie i elewacji.

Seria anten panelowych 868 MHz to starannie zaprojektowane i konstrukcyjne anteny kierunkowe pracująca w nielicencjonowanym w Europie paśmie 863-870 MHz. Typowe zastosowania dla anten to monitorowanie i cyfrowa transmisja niewielkich ilości danych (do 50 kb/s) jak:

• RFID
• tunele, przejścia podziemne
• energia (wiatr, panele słoneczne)
• inteligente domu
• internet rzeczy (IoT)
• nawadnianie
• telemetria,
• sieci czujników RF
• śledzenie osób i przedmiotów
• geolokalizacja,
• bezpieczeństwo pracowników

Obudowa anteny jest uziemiona, co chroni ją przed wyładowaniami elektrostatycznymi (ładunki elektryczne pojawiające się na antenie są odprowadzane do uziemienia). Do prawidłowego działania maszt na którym zamontowana jest antena musi być uziemiony do istniejącej instalacji odgromowej. Pomimo braku urządzenia odgromowego, maszt anteny lub konstrukcja nośna anteny muszą być uziemione. Przewód uziemiający powinien tworzyć najkrótszą i bezpośrednią drogę do uziomu. Zewnętrzne osłony kabli koncentrycznych wychodzące z anteny należy połączyć z masztem antenowym lub z przewodem o przekroju przewodu wyrównawczego o przekroju nie mniejszym niż 4 mm2 Cu.

Dane elektryczne:

Częstotliwość (min): 860MHz

Częstotliwość (max): 880MHz

Zysk: 8dBi

VSWR (max): 1.50:1

Polaryzacja: Pozioma i pionowa

Szerokość wiązki (-3dB) - pozioma: 70°

Szerokość wiązki (-3dB) - pionowa: 60°

XPD (Izolacja polaryzacji): > 25dB

Max Composite Power: 50W

Zwarcie dla DC: tak

Impedancja: 50Ω

Dane mechaniczne:

Złącze: N żeńska

Średnica mocowania: ø 38…51mm

Wymiary (bez mocowania): 223x223x28mm

Waga (z mocowaniem): 0.65kg

Dane środowiskowe:

Montaż zewnątrz

Napór wiatru: 160km/h

Klasyfikacja IP: IP67

Temperatura: -40°C ... 80°C
