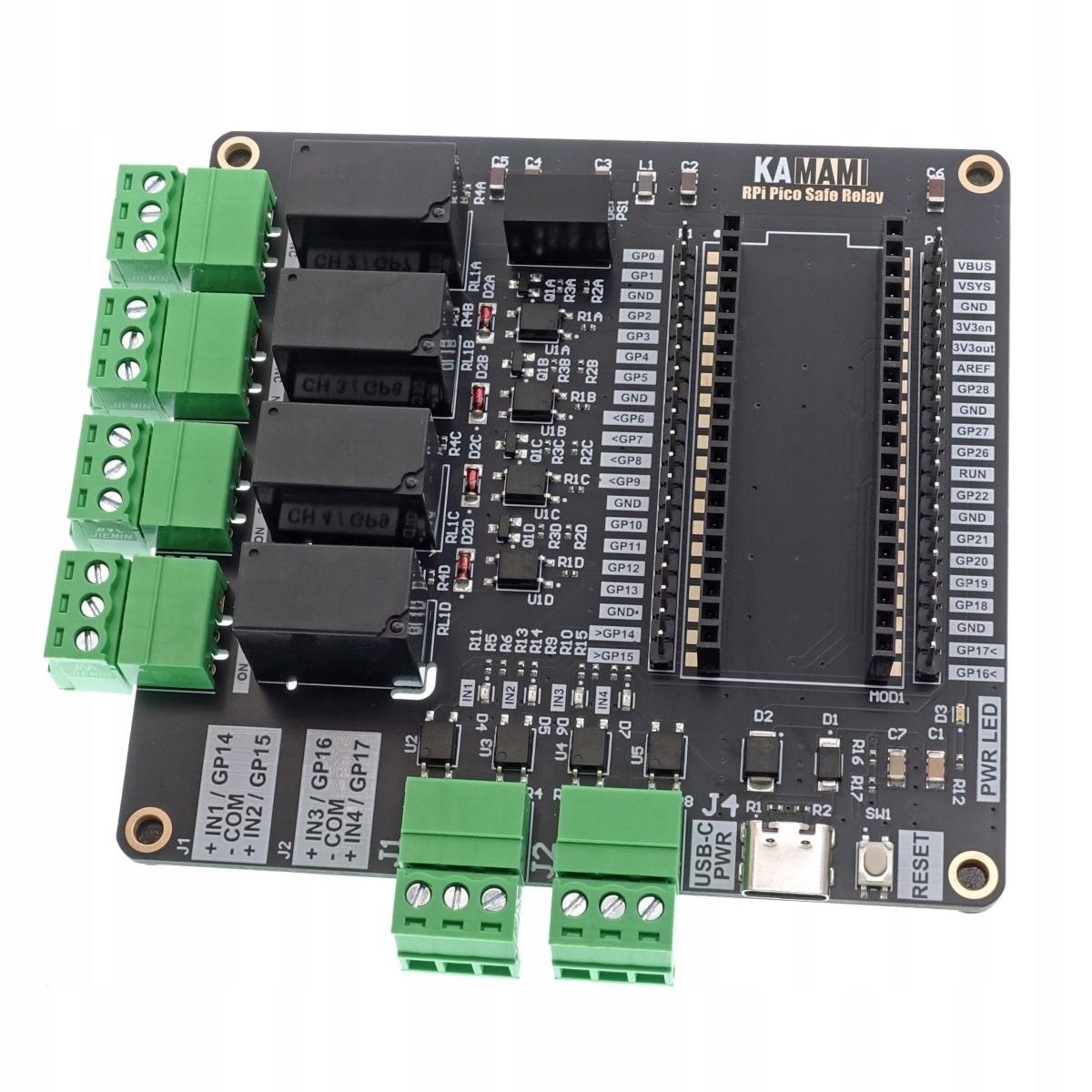

KAmodRPI Pico Safe Relay - Moduł 4 przekaźników dla Raspberry Pi Pico

KAmodRPI Pico Safe Relay - Moduł 4 przekaźników dla Raspberry Pi Pico z separacją galwaniczną

Opis

KamodRPI Pico Safe Relay to moduł w postaci nakładki do Raspberry Pi Pico wyposażony w cztery przekaźniki elektromagnetyczne z dodatkową barierą galwaniczną na bazie transoptorów i izolowanej przetwornicy DC/DC zasilającej cewki przekaźników. Na płytce znalazły się ponadto cztery wejścia cyfrowe z optoizolacją, zestaw diod LED sygnalizujących stany wejść i wyjść, przycisk RESET, oraz wskaźnik obecności napięcia zasilającego. Moduł znajdzie zastosowania w automatyce budynkowej (m.in. w aplikacjach smart home), robotyce, automatyce przemysłowej, systemach pomiarowych, instalacjach laboratoryjnych, a także dydaktyce.

Właściwości

• Wyjścia
• 4x wyjścia przekaźnikowe SPDT
• Obciążalność styków:
• 3 A / 250 V (AC),
• 3 A / 30 V (DC),
• maksymalny prąd przełączany: 10 A.
• Rezystancja styków: 100 mΩ @ 1 A / 6 V (DC)
• Czas załączenia: 8 ms (max.)
• Czas wyłączenia: 5 ms (max.)
• Izolacja galwaniczna cewek: transoptory LTV-357T
• Diody LED sygnalizujące stan załączenia przekaźników
• Złącza śrubowe 3,81 mm (rozłączalne)
• Wejścia
• 4x wejścia optoizolowane (transoptory LTV-357T),
• Napięcie wejściowe - stan aktywny: 5 V (4,5...9 V) DC
• Diody LED sygnalizujące stan wejść
• Złącza śrubowe 3,81 mm (rozłączalne)
• Zasilanie: 5 V / 400mA (min.)
• Automatyczny wybór źródła zasilania: micro USB (RPi Pico) lub USB C (J4)*
• Dioda LED sygnalizująca obecność napięcia zasilania
• Wbudowany przycisk RESET
• Wszystkie linie RPi Pico wyprowadzone na złącza szpilkowe 2,54 mm (100 mil)
• Wymiary PCB: 93 x 89 mm

* Zaleca się podłączanie tylko jednego z kabli USB w danym momencie
