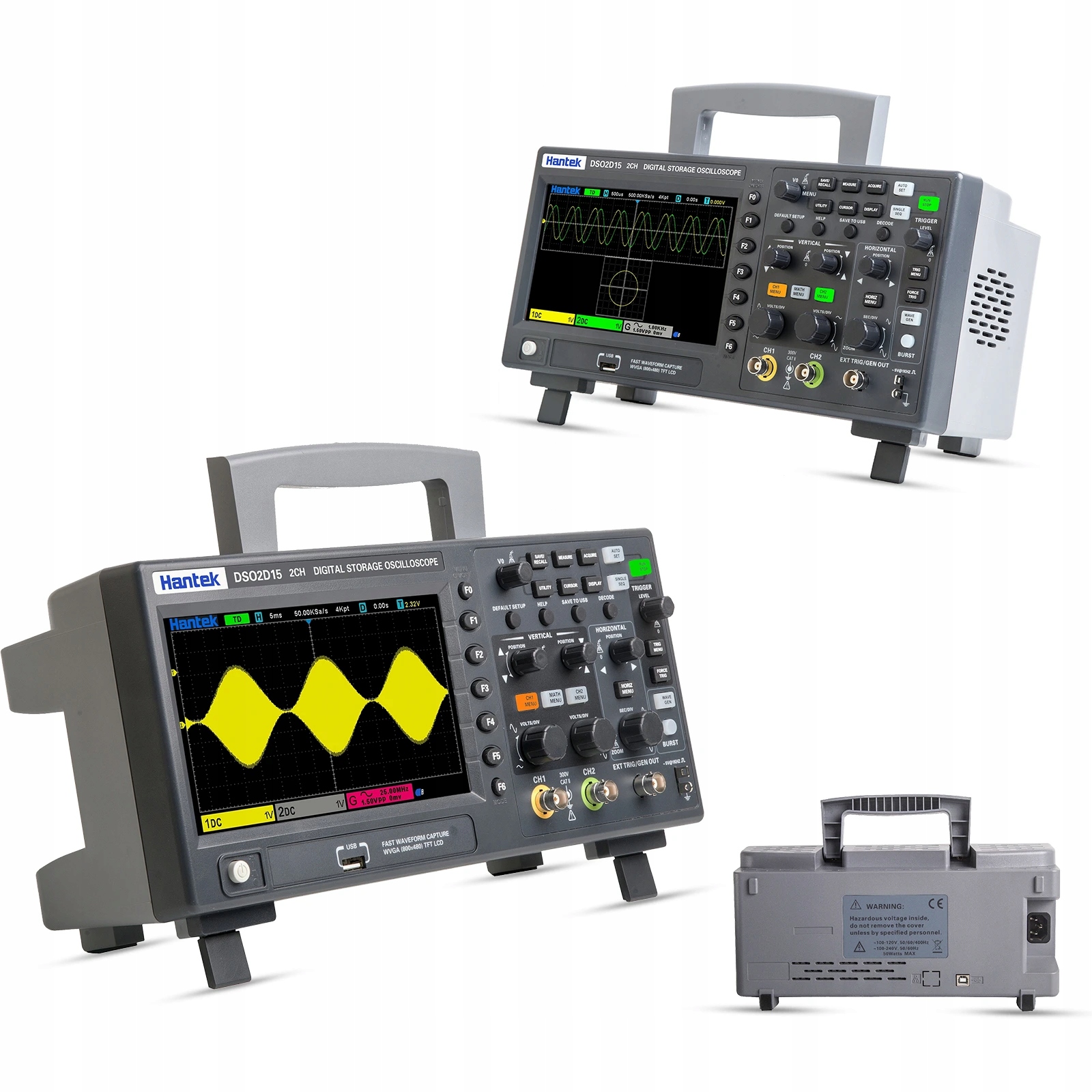

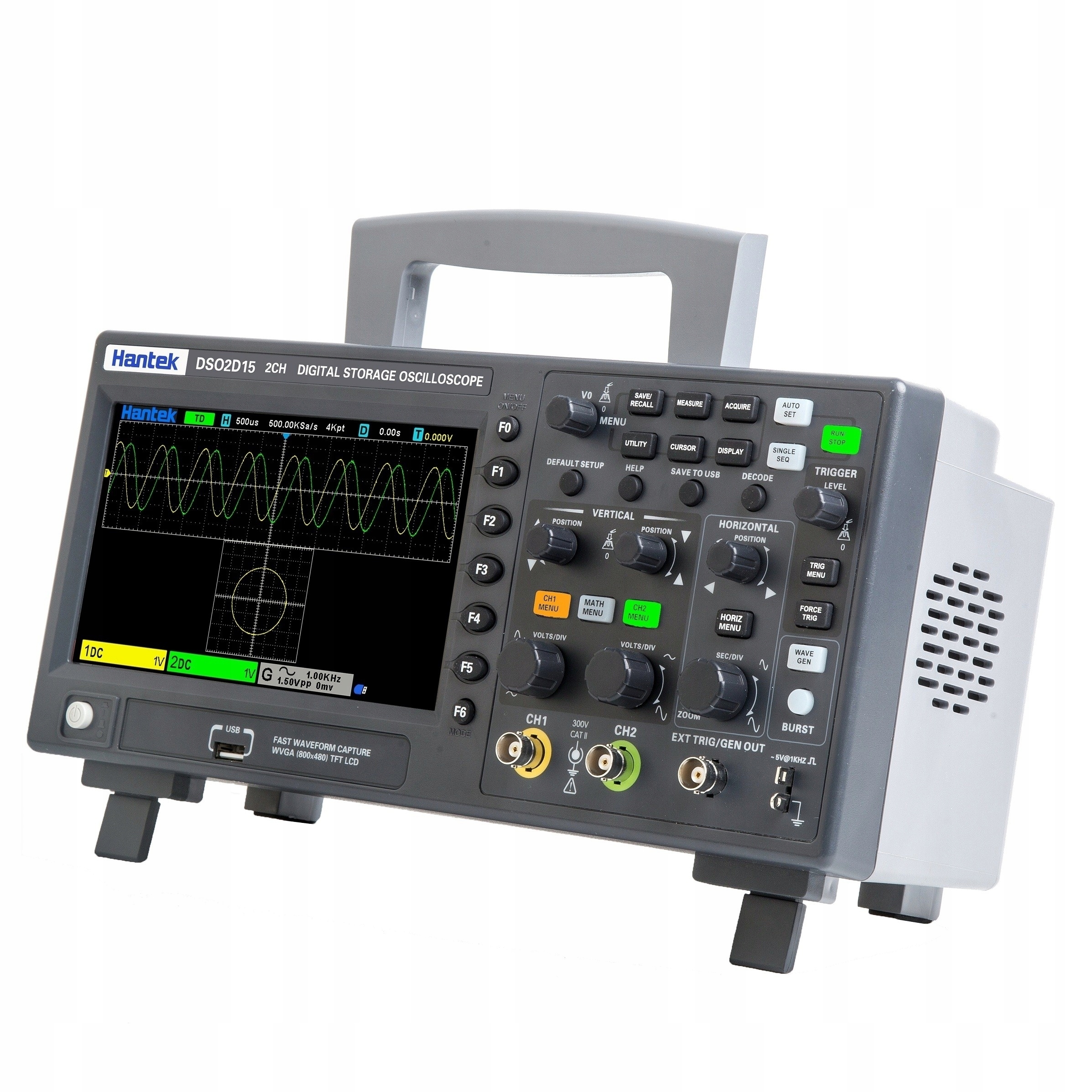

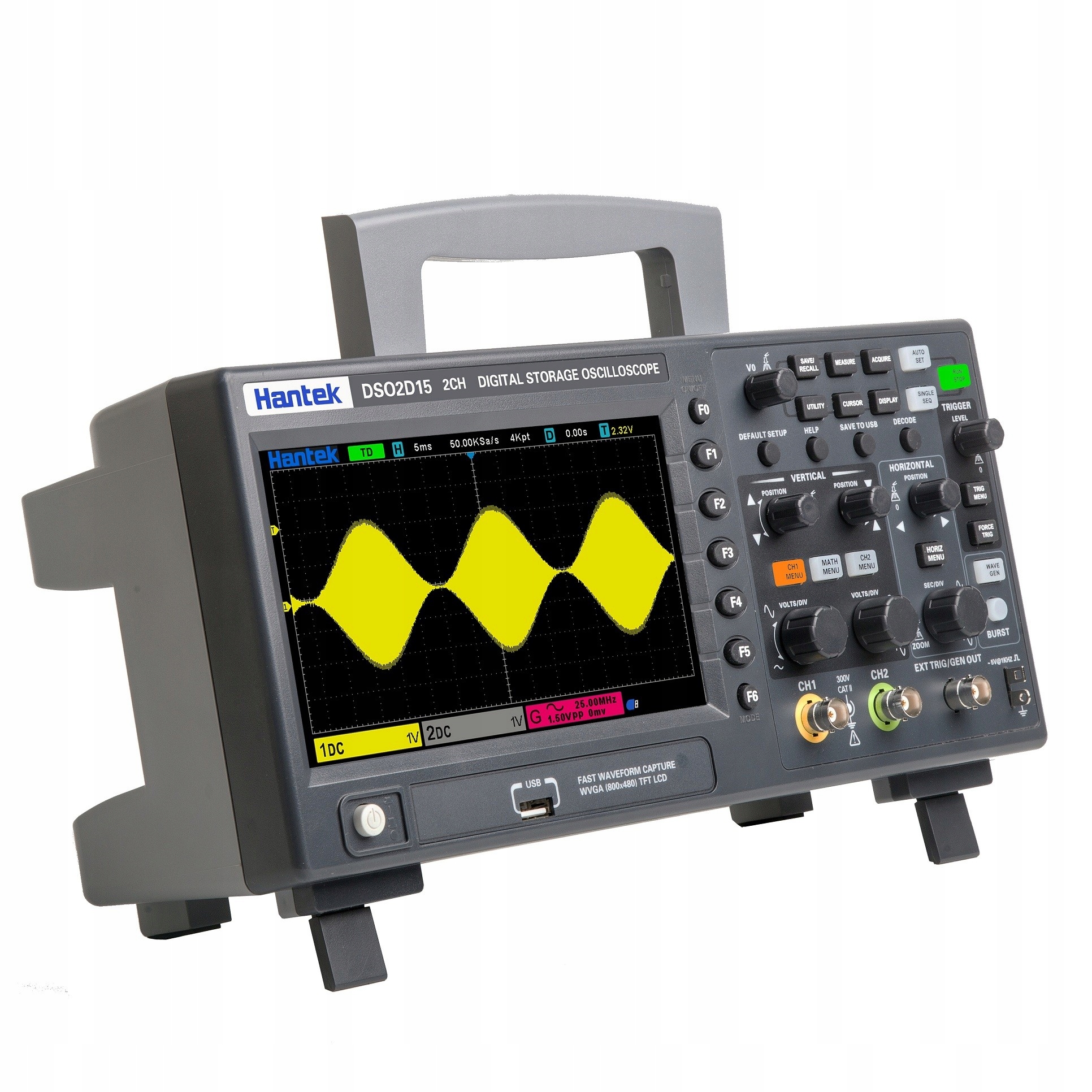

Hantek DSO2D15 цифровой осциллограф 150 мгц 2CH

DSO2D15 oscyloskop cyfrowy 2x150MHz + generator 25MHz

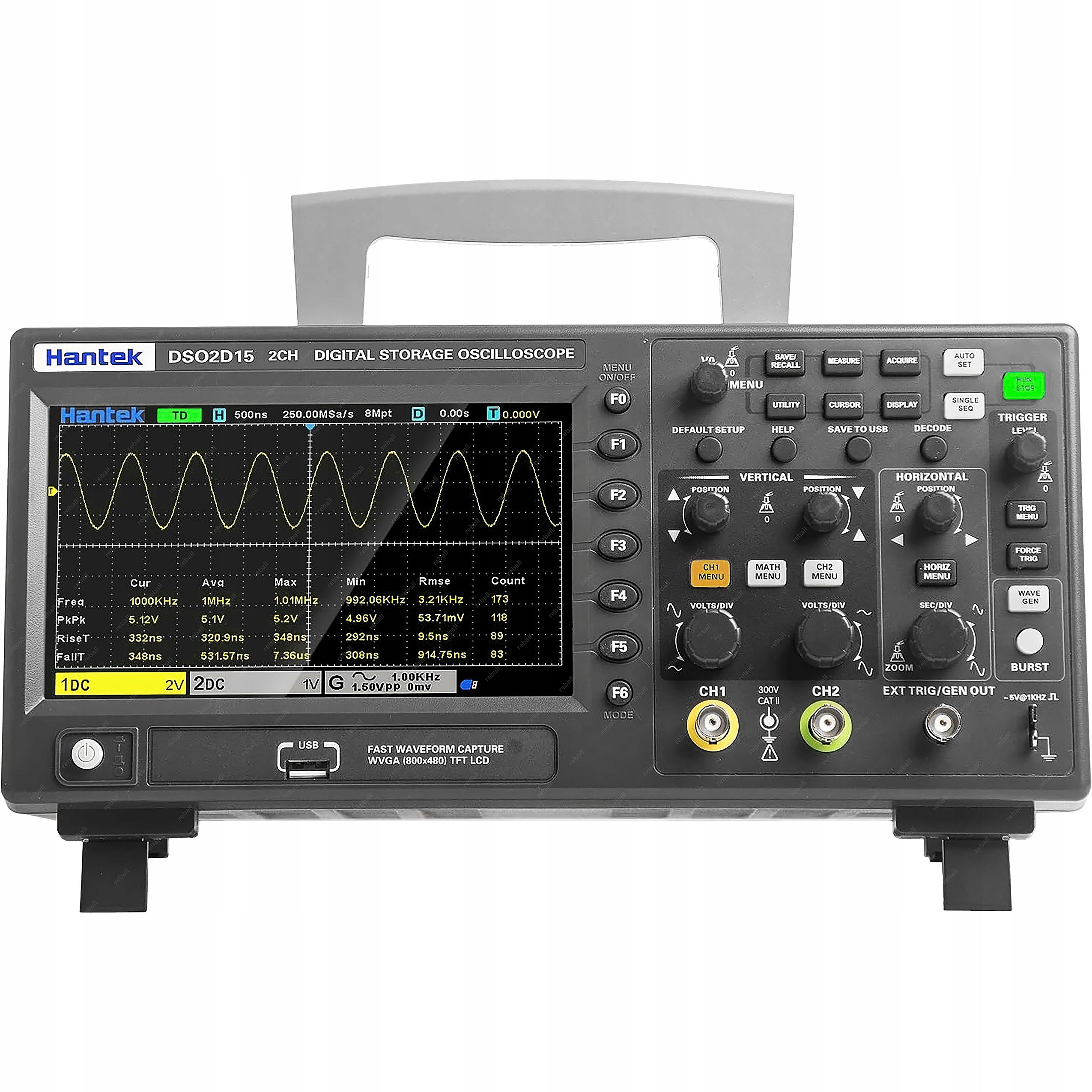

Nowa seria oscyloskopów DSO2000 Hantek: DSO2D15 to cyfrowy oscyloskop oferujący dwa kanały wejściowe z szerokością pasma 150MHz i dodatkowo wbudowanym generatorze funkcyjnym o maksymalnej częstotliwości przebiegu 25MHz. Oscyloskop posiada przetwornik o częstotliwości próbkowania 1GSa/s, rekordem pamięci 8M. Oprogramowanie sterujące pracą oscyloskopu umożliwia samonastawę AUTOSET, automatyczny pomiar 32 parametrów napięciowo-czasowych, dekodowanie magistral szeregowych, analizę FFT, pracę w trybie X-Y, zapis przebiegów, komunikację z komputerem PC. Obsługuje  komendy zdalnego sterowania SCPI.

Oscyloskop DSO2D15 wyposażony jest duży kolorowy wyświetlacz TFT o przekątnej 7 cali i wysokiej rozdzielczości 800x480.  Jeżeli szukamy podstawowego oscyloskopu cyfrowego do zastosowań serwisowych w warsztacie lub dla początkującego elektronika hobbysty to wybór modelu DSO2D15 wydaje się być złotym środkiem. Oscyloskop DSO2000 Hantek umożliwia obserwację przebiegów  do 150MHz co wydaje się być rozsądną wartością.

DSO2D15 dwukanałowy oscyloskop 150MHz Hantek zastępuje starszą już nieprodukowaną konstrukcję DSO5102BM

DANE TECHNICZNE:

• oscyloskop cyfrowy DSO2D15 produkcji Hantek z wbudowanym 1 kanałowym generatorem funkcyjnym
• oscyloskop dwukanałowy CH1 CH2
• szerokość pasma: 150MHz dla każdego z kanałów wejściowych
• próbkowanie w czasie rzeczywistym: 1GSa/S
• rozdzielczość pionowa: 8bit
• długość rekordu pamięci 8Mpts
• zakres regulacji czułości napięciowej: 2mV/dz. do 10V/dz.
• łatwy w obsłudze
• przejrzyste menu
• funkcja AUTOSET
• 32 pomiary automatyczne
• pomiary kursorami

• dekodowanie magistrali szeregowych i analiza protokołu:

  - RS232 / UART, I2C, SPI, CAN, LIN;

• możliwość zapisu przebiegów (referencyjnych REF, obrazów, w formacie CSV do dalszej obróbki w arkuszu kalkulacyjnym)
• tryb XY - rysowanie krzywych Lissajous
• funkcje matematyczne
• analiza FFT
• DVM wbudowany podwójny woltomierz po jednym dla każdego z kanałów wejściowych (woltomierz 3 cyfry)
• wbudowany częstościomierz 6 cyfr
• obsługa poleceń zdalnego sterowania SCPI
• interfejsy komunikacyjne (USB Host, USB Devive)

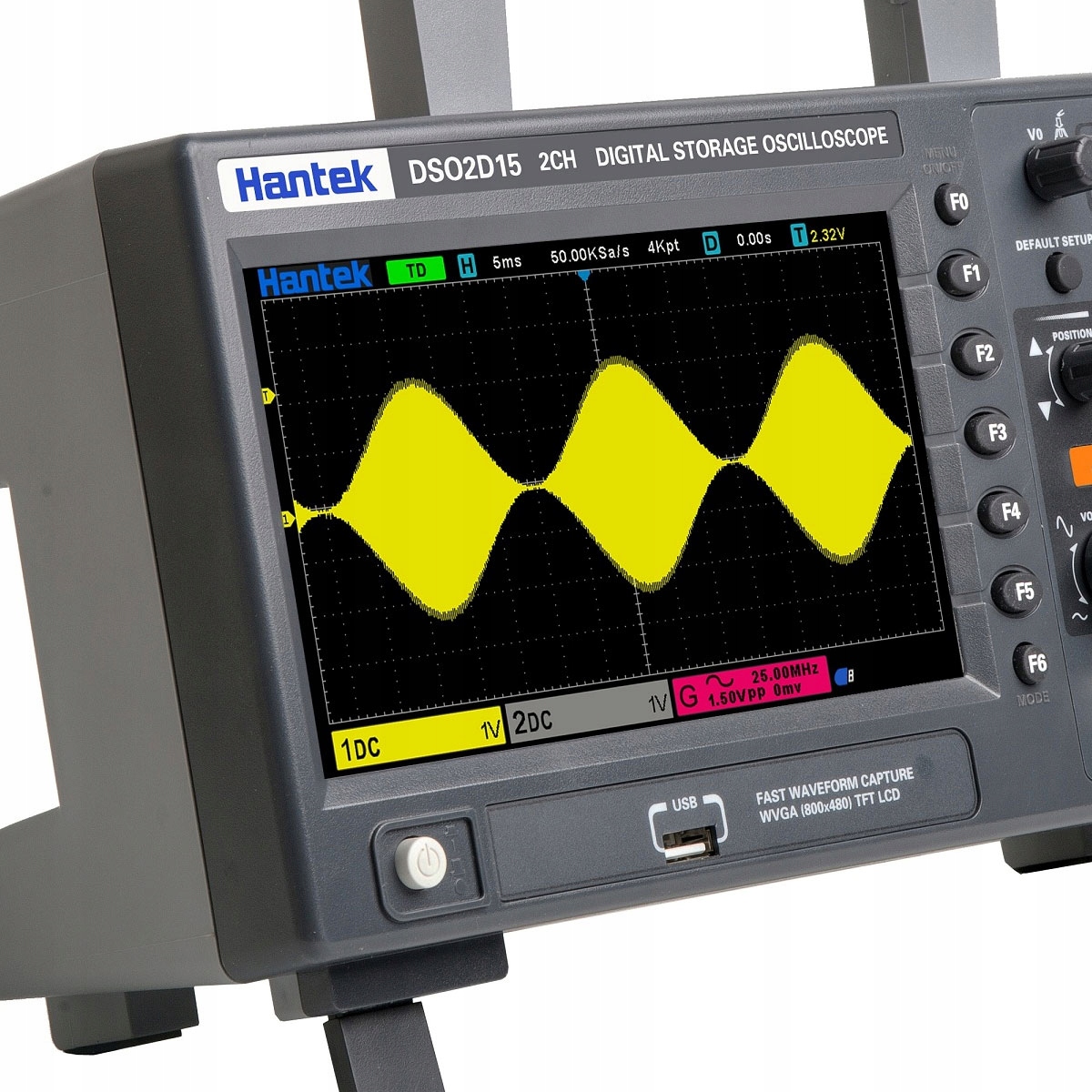

KOLOROWY WYŚWIETLACZ TFT o przekątnej 7 cali i rozdzielczości 800x480

• wbudowany 1 kanałowy generator funkcyjny AWG:
• zakres generowanych częstotliwości:

  - sinusoida: 0,1Hz do 25MHz

  - prostokąt: 0,1Hz do 10MHz

  - pozostałe przebiegi: 0,1Hz do 1MHz

• długość przebiegu: 8k
• zakres regulacji amplitudy:

  - 10mV do 7Vpp dla dużej impedancji

  - 5mV do 3,5Vpp dla 50Ω

• regulacja offsetu:

  - ±3,5V dla dużej impedancji

  - ±1,75V dla 50Ω

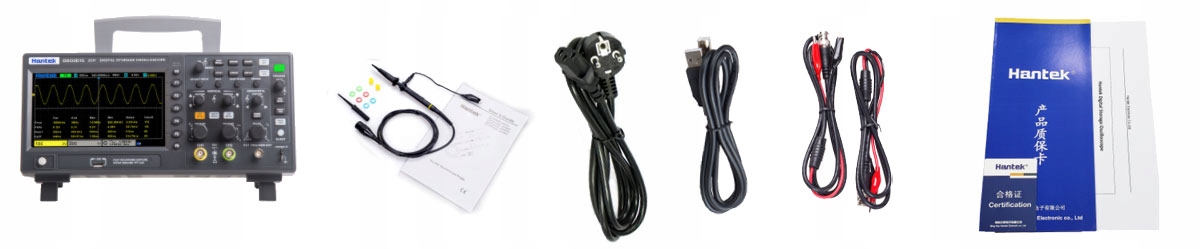

ZAWARTOŚĆ ZESTAWU:

• oscyloskop DSO2D15 Hantek
• sonda oscyloskopowa x1

  z wbudowanym dzielnikiem nacięcia x1/x10

• przewód BNC-krokodyl x2
• przewód USB
• instrukcja obsługi

Wbudowany dodatkowy generator funkcyjny

AWG - Arbitrary Waveform Generator

DDS - Direct Digital Synthesis

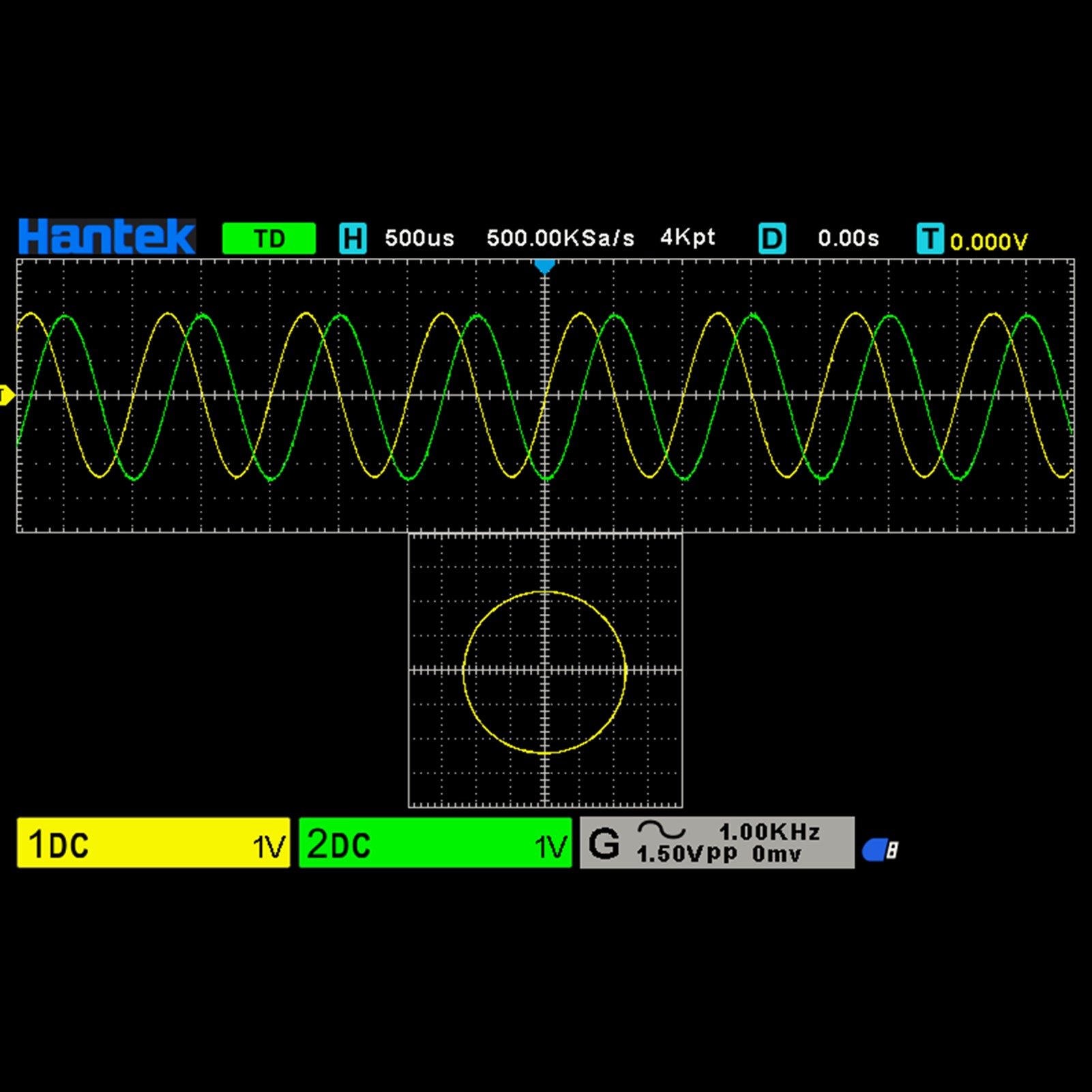

tryb XY - krzywa Lissajous (czyt. lisażu)

wyświetlanie w dwóch osobnych oknach

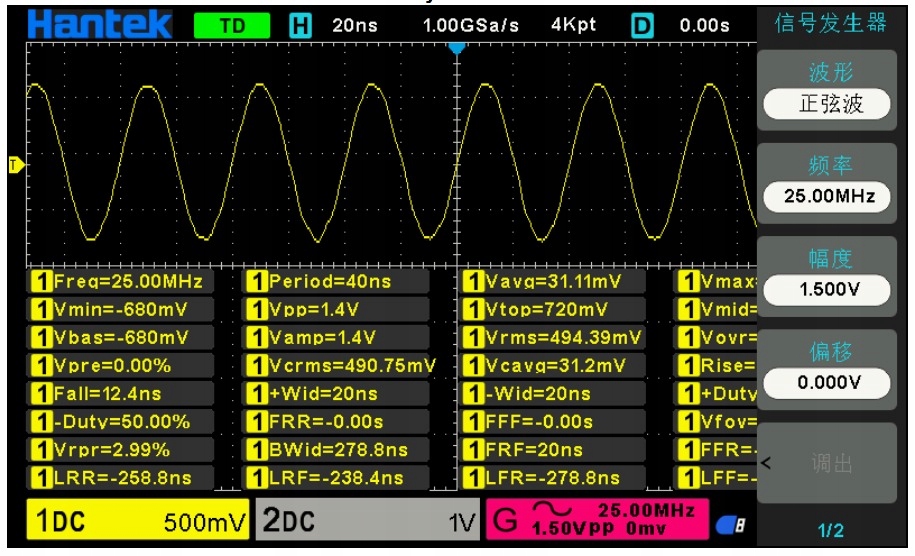

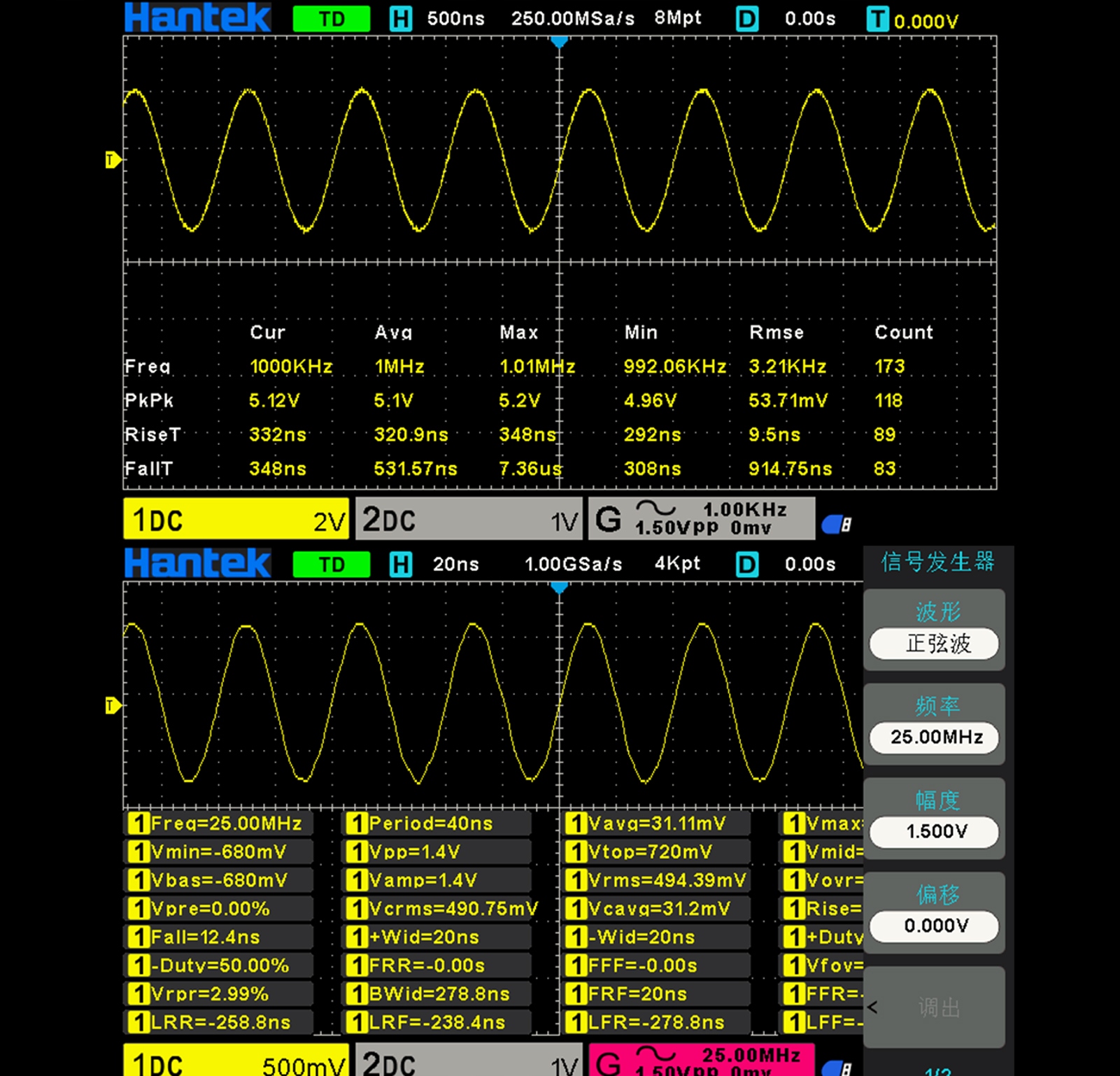

32 rodzaje pomiarów automatycznych ze statystyką

Możliwość zapisania 10 zestawów przebiegów odniesienia

• zapis przebiegów CSV i ustawień
• funkcja zrzutu ekranu przez USB

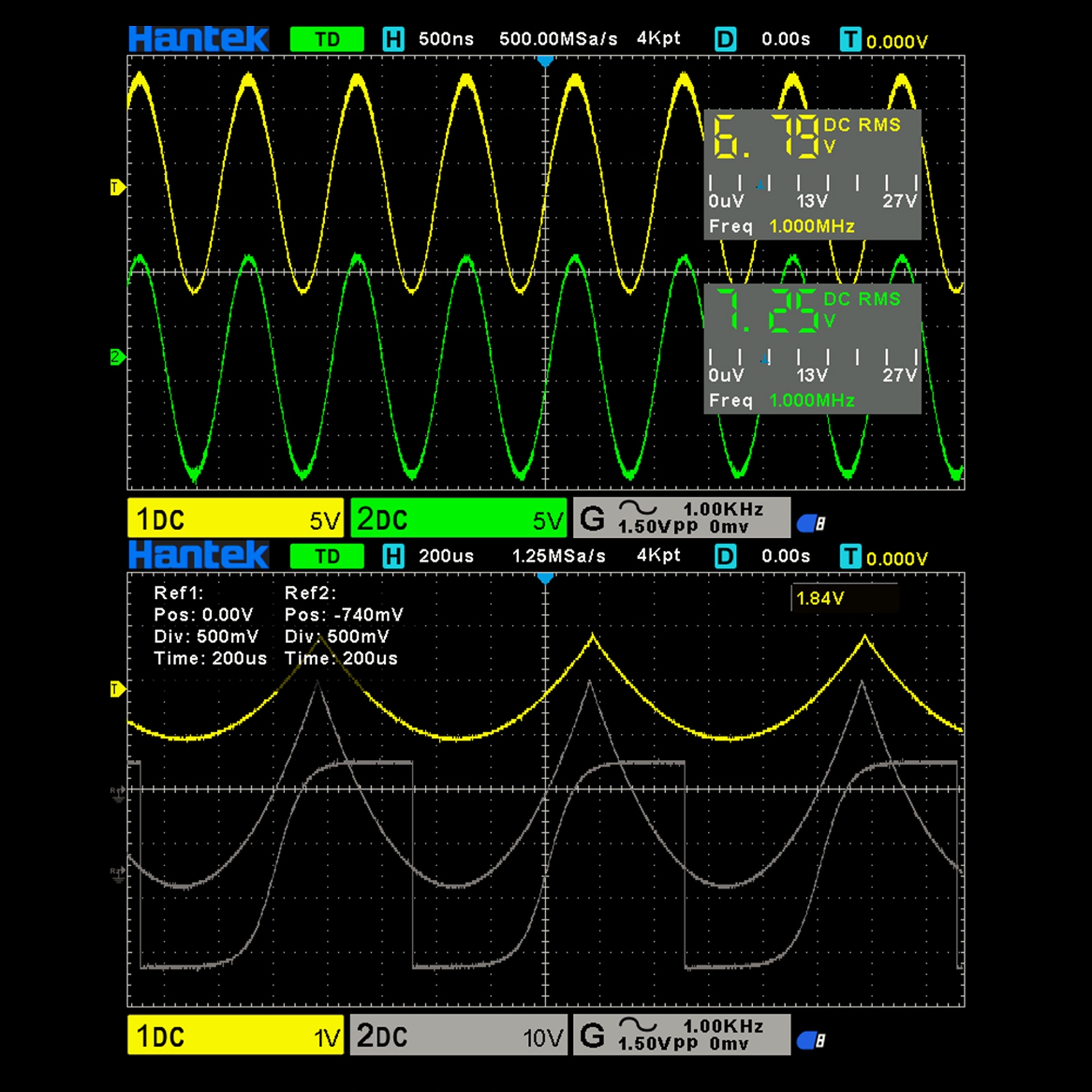

Wbudowany cyfrowy multimetr DVM

Digital Volt Meter 3 cyfrowy dla każdego z kanałów

6 cyfrowy miernik częstotliwości

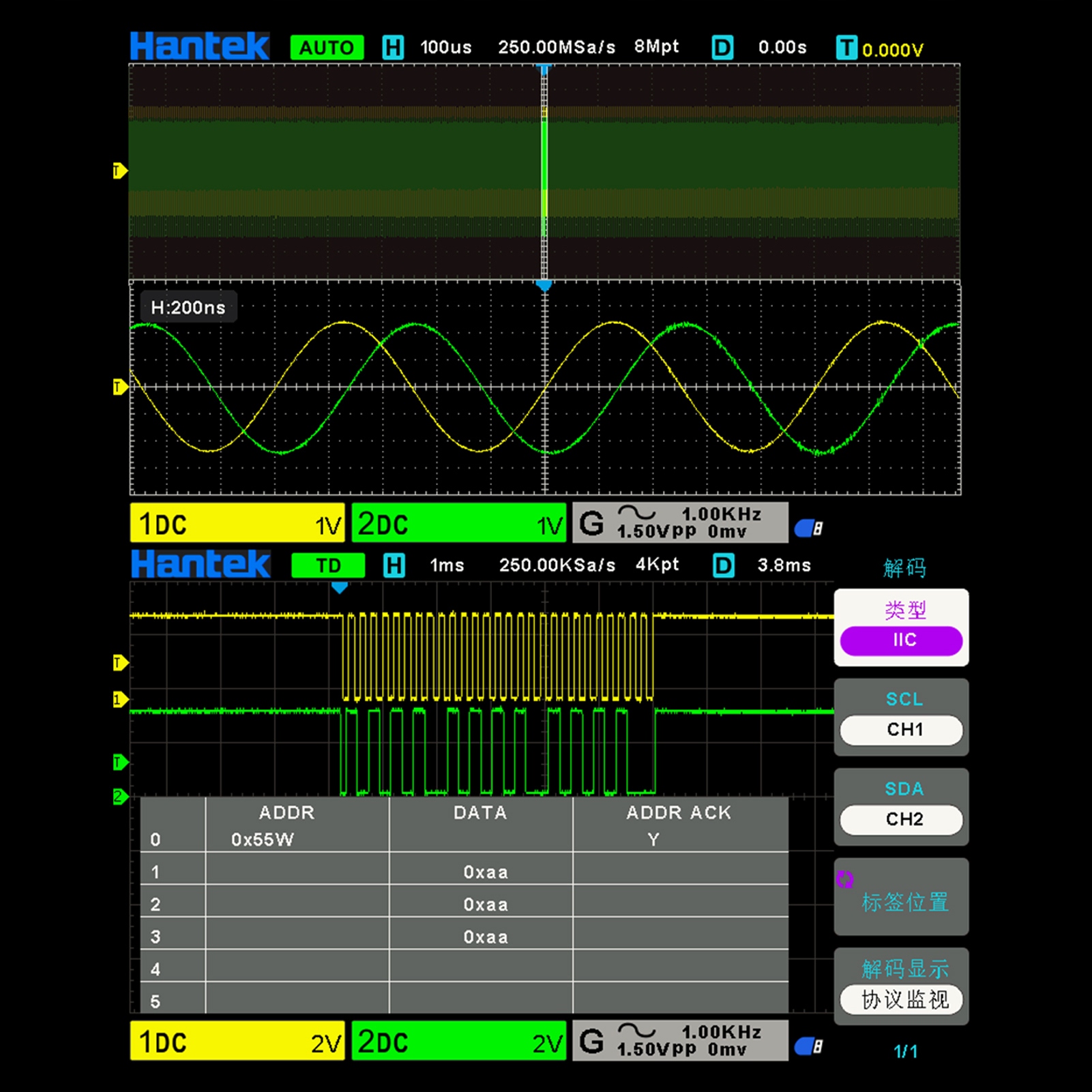

Wyzwalanie i dekodowanie magistrali szeregowych z funkcją monitorowania protokołu

długość rekordu pamięci do 8Mpts

pozwala zredukować zniekształcenia przebiegu i odtworzyć go w rzeczywistości

PASS / FAIL - funkcja dobry/zły

tworzenie masek

operacje matematyczne

analiza FFT
