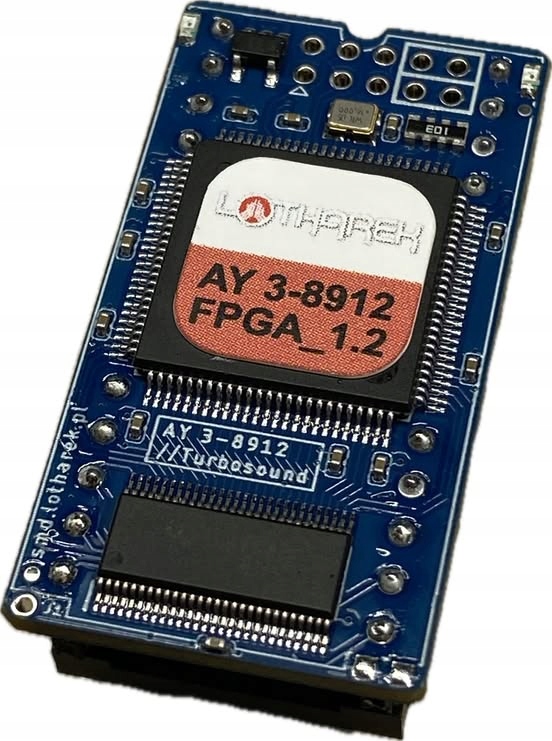

AY 3-8912 FPGA / Turbosund

Добрый день,

для продажи у меня есть автор pcb, произведенный в Польше в smd.loharek.pl; код, написанный в Verilog, основан на реализация MIST с небольшими вставками из MAME : -)

Главное особенности:

• drop-in замена-втягивайте старый, вставляйте новый
• работает с Amstrad и ZX Spectrum (подробнее ниже)
• дополнительные "ficzers" - больше информации ниже
• 5 выходов audio: STEREO miksed, 3 kanaly org AY

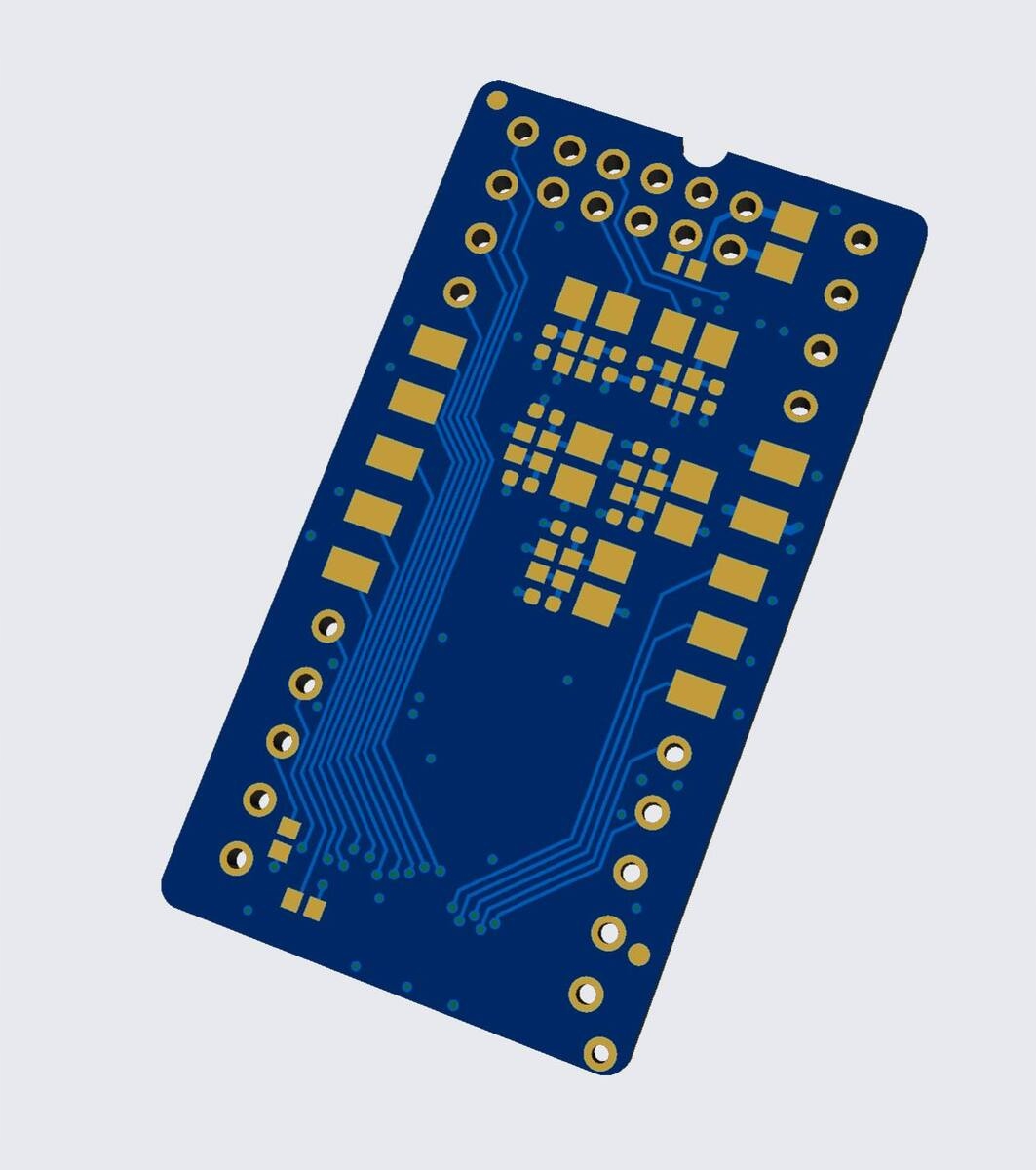

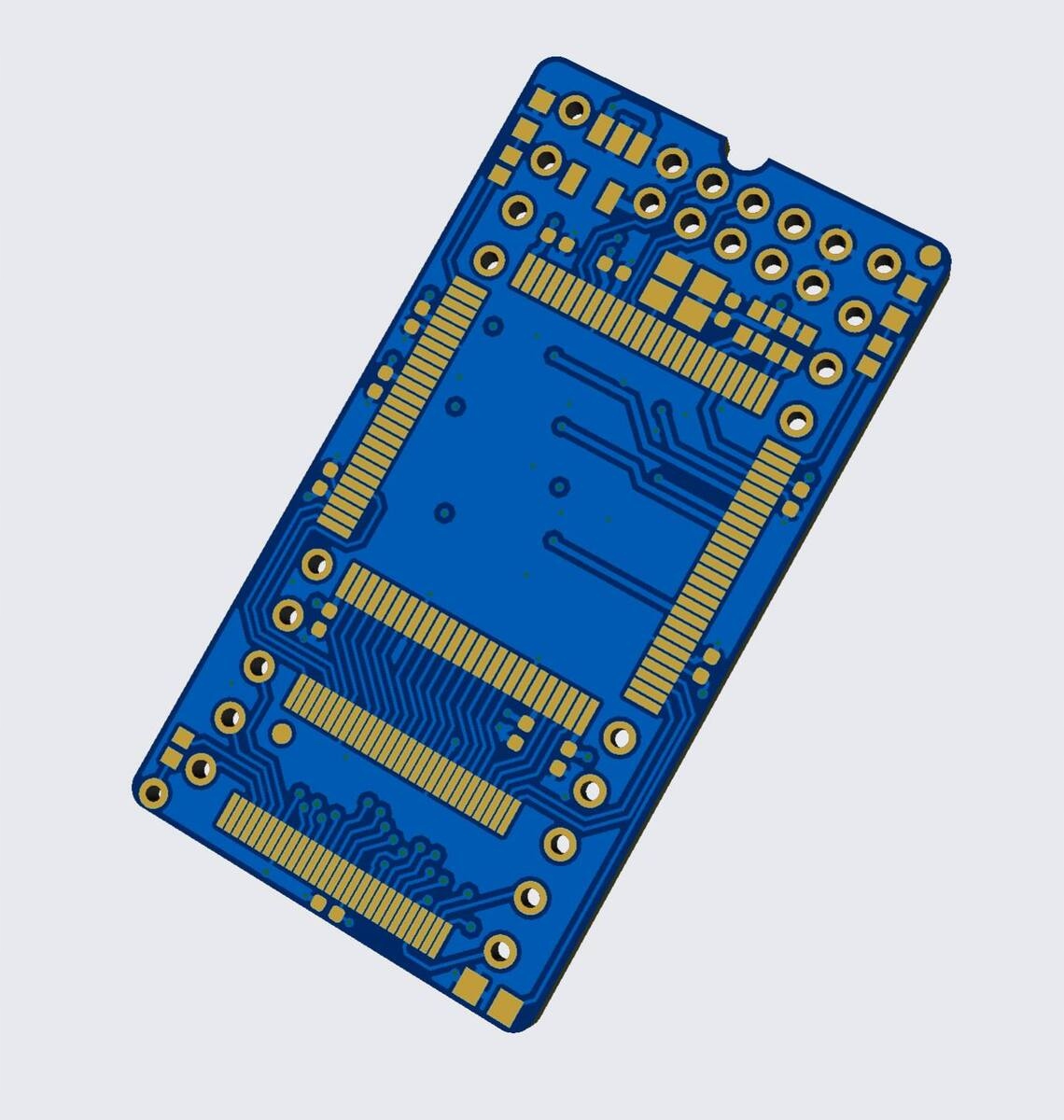

• PCB 4 слоя, FPGA gw1n 2.4 k припой.

Устройство при запуске проверяет системные часы:

• если у нас есть ок 1 МГц-он взлетает в режиме АМСТРАДА
• если у нас ОК 1,75 МГц-он загружается в режиме ZX

TRYB AMSTRAD (automatyczne wykrywanie):

• Oryginalne wyjście audio /3 kanały/
• Klawiatura działa
• joystick działa
• dodatkowe wyjście krystalicznie czystego dźwięku STEREO ABC /miks standard amstrad
• instalacja - wystarczy wymienić chip...

TRYB ZX SPECTRUM MODE

• zaimplementowane 2 x AY wewnątrz - Turbosund AY
• plug and play / usuń starego AY, włóż urządzenie z powrotem/
• Oryginalne wyjście audio /3 kanały/ bez zmian; wszytsko dziala po staremu...
• DODATKOWE wyjście DŹWIĘKU STEREO z miksowaniem ACB AY dla szescu kanałow + ula sound
• dodatkowy pad do przylutowania brzęczyka z ULA, aby uzyskać DŹWIĘK ULA (JP1) zmiksowany na dodatkowym wyjściu stereo
• Dźwięk ULA NIE JEST miksowany do oryginalnego 3-kanałowego wyjścia audio, tylko do ACB STEREO OUT
• wyjscie audio dodatkowego AYka sa miksowane z orgynalnymi wejsciami; AA,BB,CC

МОДИФИКАЦИЯ АМСТРАДА: звук

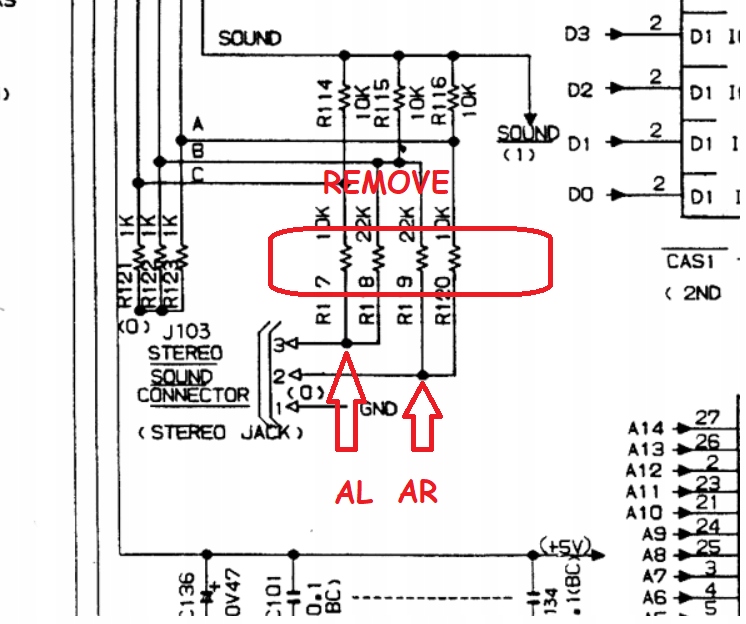

• снимите 4 резистора рядом со стереоразъемом (CPC6128 - R117, R118, R119, R120)
• подключите 2 провода AL / AR от AY_FPGA к печатной плате amstrad, как показано ниже схема
• или... просверлите отверстие в корпусе и подключите AL, AR, GND к дополнительному выходу аудио :-)
