29F800 flash z adapterem DIL42 P- zamiennik 27C800/2x27C400 - OLM

29F800 z adapterem DIL42 -pamięć flash, równoległa o organizacji 8/16-bit i pojemności 8 megabit (1024K x 8bit / 512K x 16bit)   z adapterem TSOP48-->DIL42 projektu OLM (Oleg Mishin)

Może być także użyta jako bezpośredni zamiennik:

• 1x pamięci eprom 27C800 (tryb odczytu)
• lub 2x pamięci eprom 27C400 / 27C4100 (tryb odczytu) - z możliwością łatwego przełączania się między różnymi firmware'ami

przy czym dodatkowo  nie wymaga ona kasowania promieniami UV

Stosowana jako zamiennik układów typu PROM / EPROM występujących np. w tunerach satelitarnych czy Amiga Kickstart

Projekt OLM charakteryzuje się możliwością dodatkowej konfiguracji. Na spodniej stronie PCB możemy zmienić pady JP1 i JP2. Gdzie 1-2 (domyślnie) jest standardową konfiguracją, wymaganą również do programowania programatorem TL866 a zwarcie 2-3 powoduje zamianę BYTE i A17 wskutek bug'a OOPS dla Rev 5 płyt głównych.

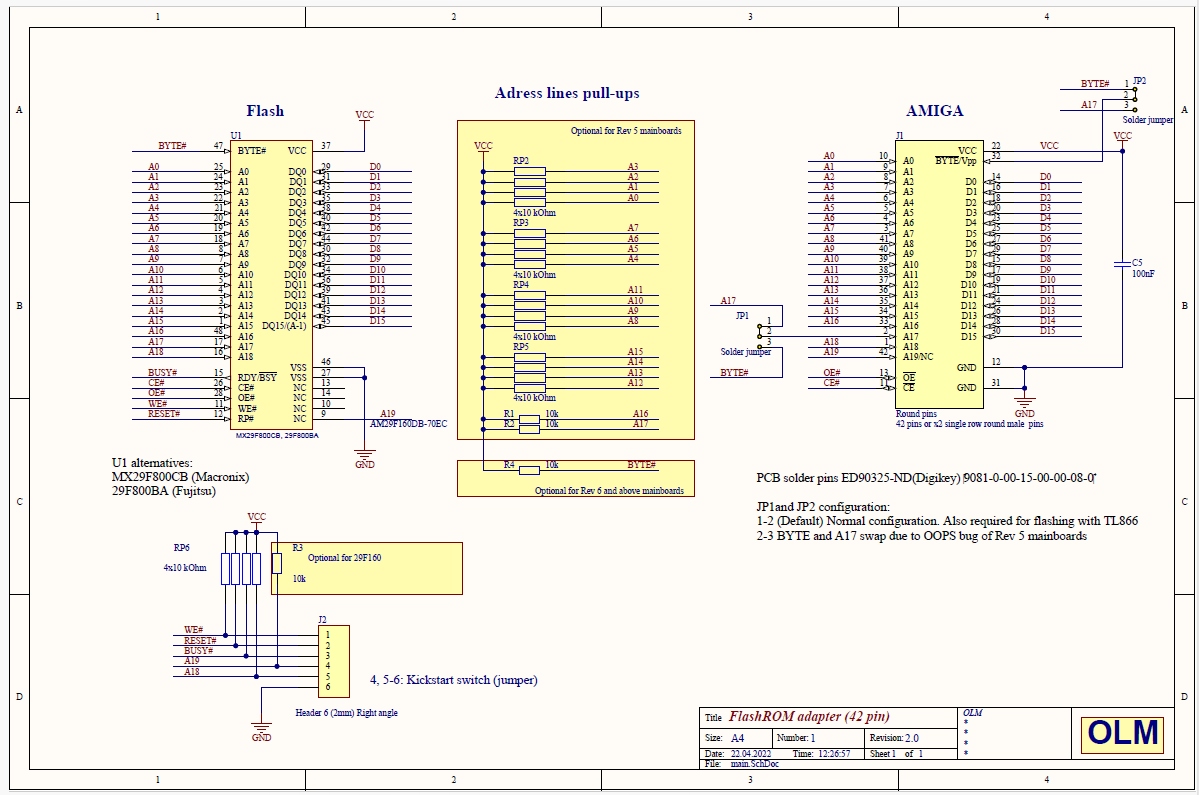

Istnieje również możliwość opcjonalnego podciągnięcia linii adresowych dla płyt Rev 5 i Rev 6. Szczegóły na schemacie. Adapter jest dostarczany w domyślnej konfiguracji.

W celu przełączania się pomiędzy firmware'ami przed zaprogramowaniem należy połączyć 2 pliki (po 512KB każdy) w jeden plik (1MB) programem do łączenia plików (np. rodzimy dziellacz) i nim zaprogramować pamięć 29F800.

Wyboru pomiędzy pierwszym i drugim firmware dokonujemy poprzez zwarcie lub rozwarcie pinów A18 z GND  zworką komputerową (jumper'em) lub np. podłączonym do w/w pinów przełącznikiem.

Wymiary pamięci z adapterem są zbliżone z obudową DIL42 pamięci Eprom.

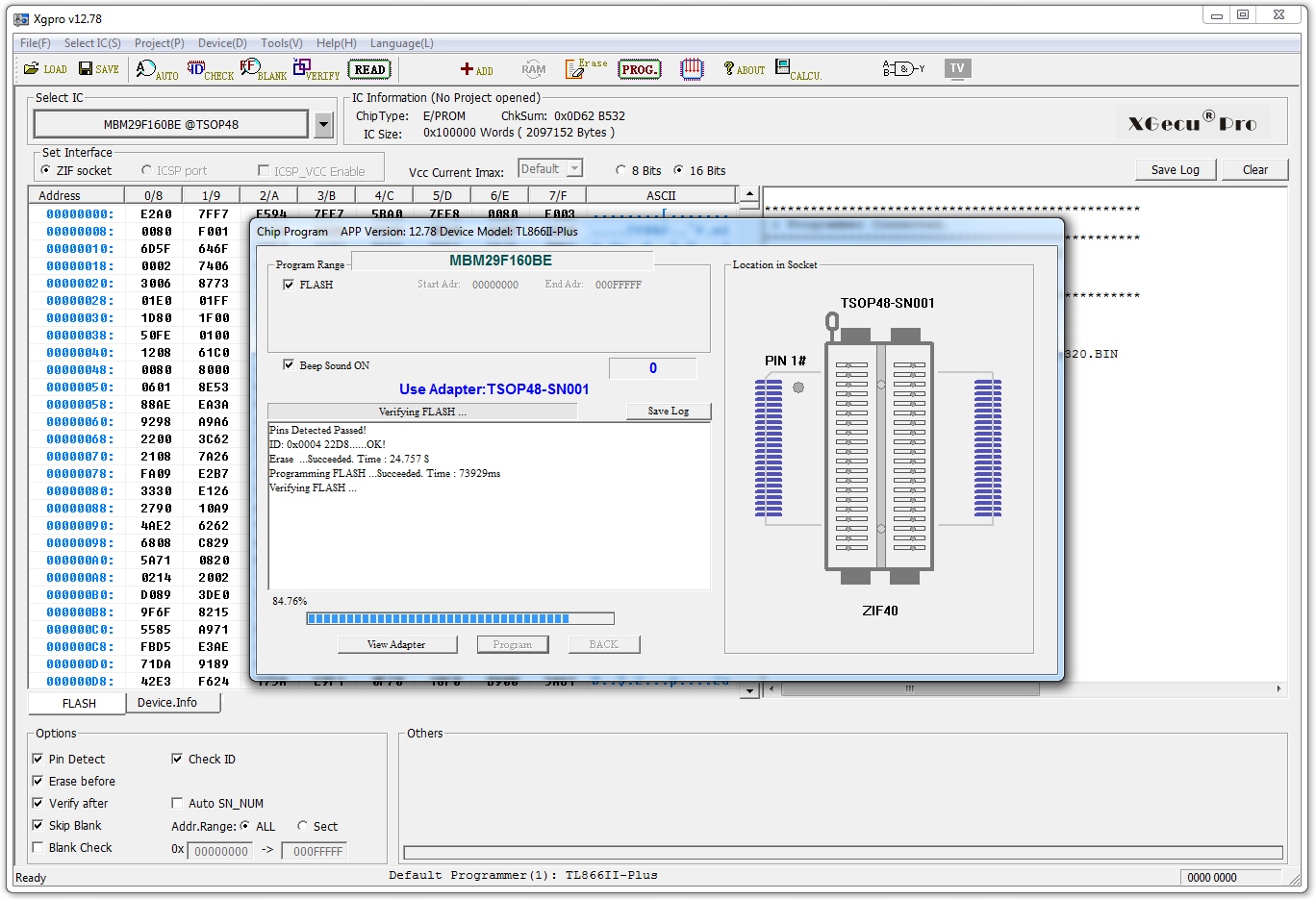

Programowalna programatorami MiniPro/XGecu (TL866CS/A lub TL866II Plus)

• z adapterem kompletnym pamięci 29F400/800/160 DIP40/42 (aukcja nr 14964008923) - mode 2 łącząc jednocześnie linie #BSY, #RST i #WE przewodami
• lub z adapterem 29F400/800/160 PDIP40 (aukcja nr 12082000376)  poprzez adapter rozszerzający SN001-1 (aukcja nr 12055263119) - umieszczając pamięć w ten sposób, że pin 1 i 42 pozostanie poza podstawką adaptera i łącząc jednocześnie linie #BSY, #RST, #WE, A18 i A19 przewodami

Wyprowadzenia zgodne z DIL42.  (DIP)

- Piny DIP typu precyzyjnego

Adapter z pinami typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkach standardowych, precyzyjnych jak i typu ZIF.

Dodatkowe piny (raster 2.0mm) mogą być wlutowane poziomo lub pionowo (jak na zdjęciach) - jeśli to istotne napisz w uwagach zamówienia. W przeciwnym razie wyślemy losowy.
