MODUŁ ZASILACZ NA LM317 REGULOWANY STABILIZATOR NAPIĘCIA 1A

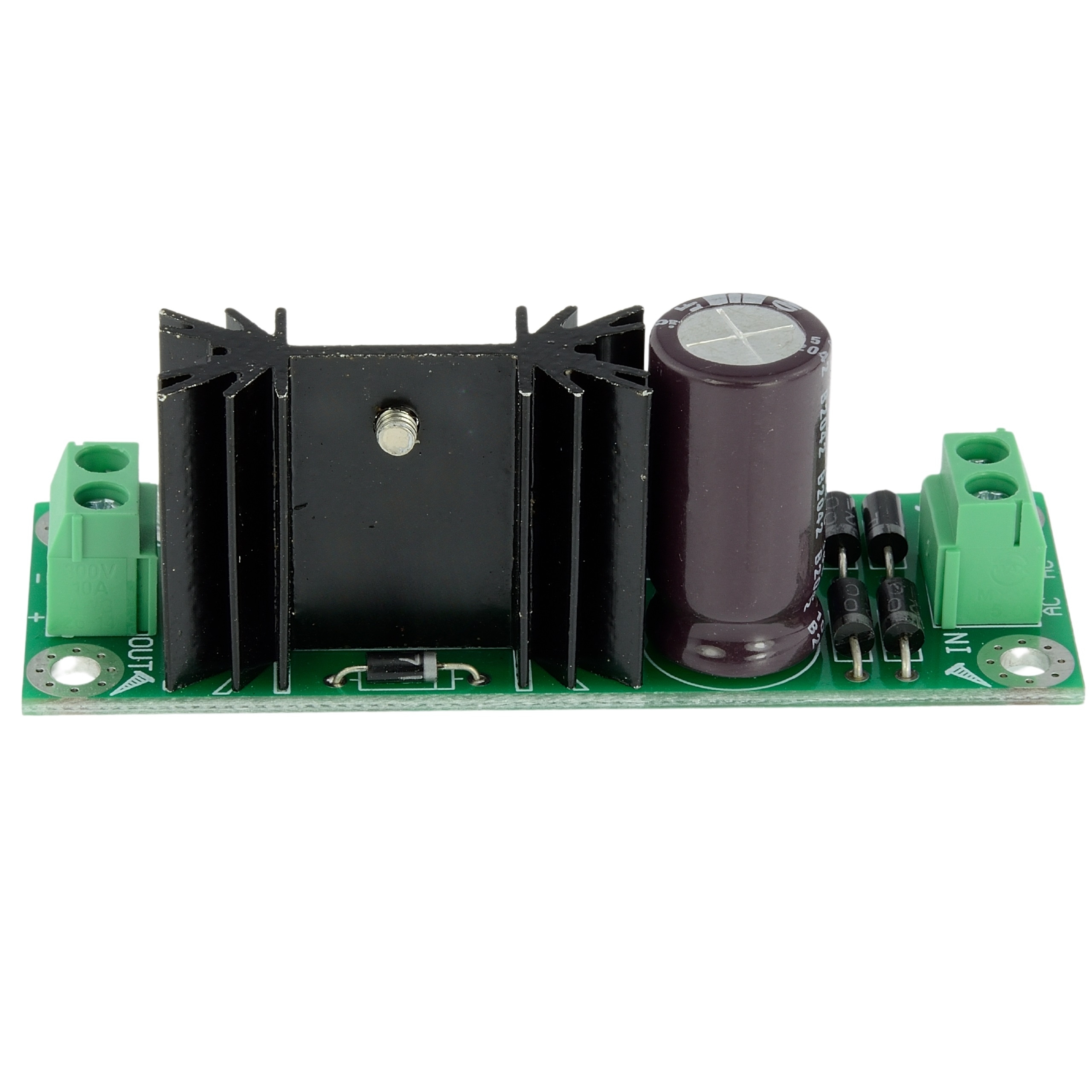

Moduł zasilacza opartego o LM317 z wysokiej jakości kondensatorami.

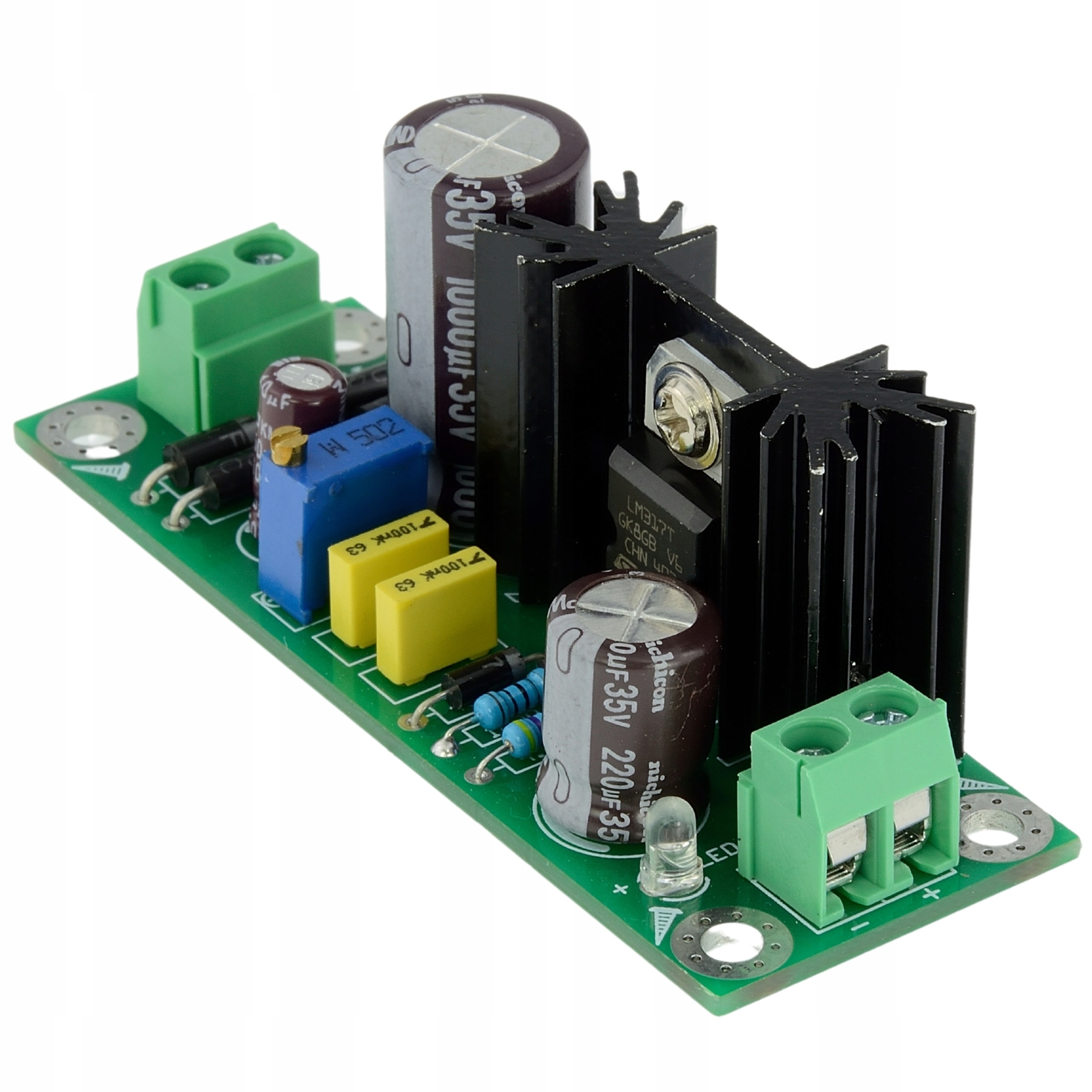

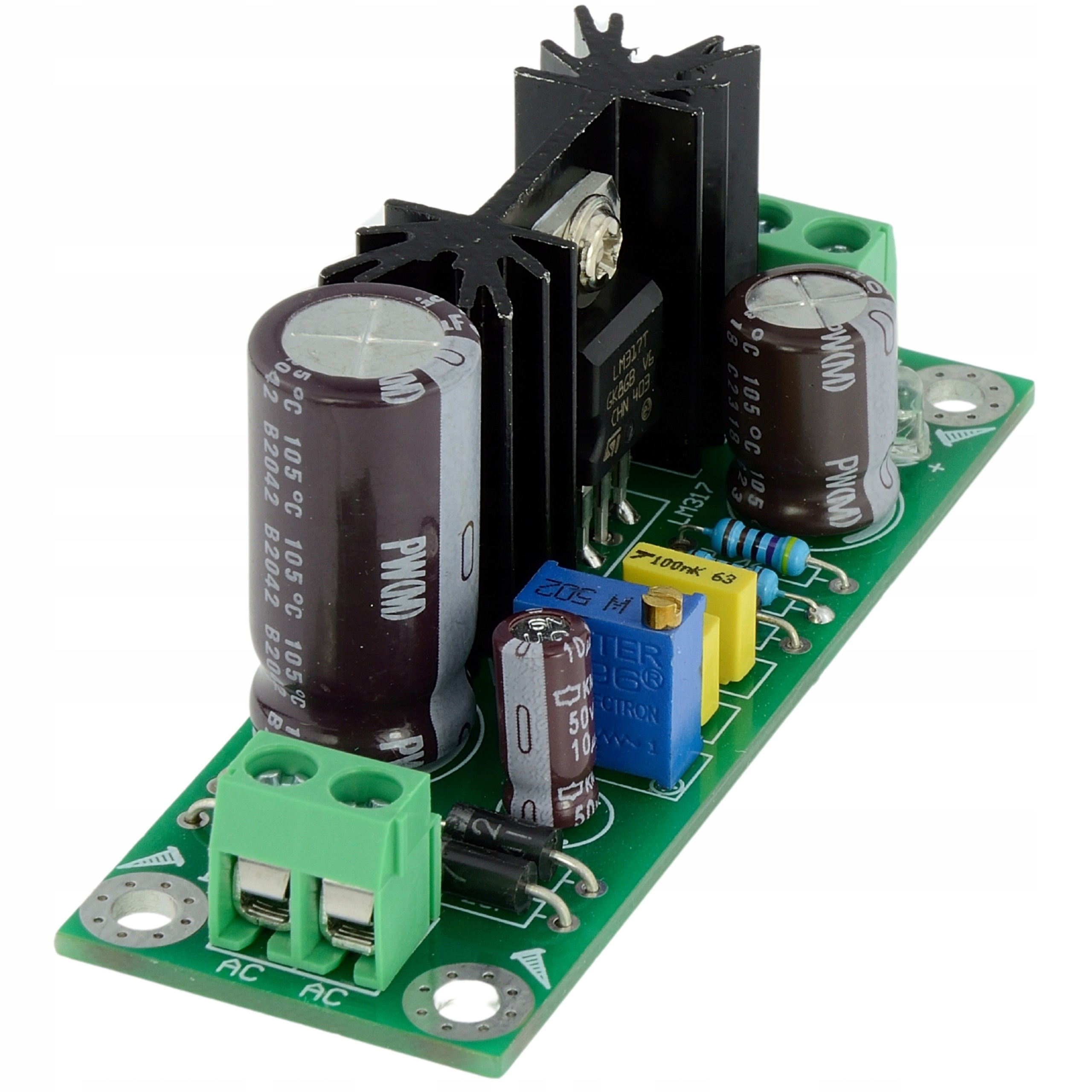

Obecnie sprzedawana seria posiada elementy jak na zdjęciu w ofercie, czyli:

Kondensatory: Nichicon PW 1000uF 35V + Nichicon PW 220uF 50V (wyjściowy) + Nichicon KME 10uF 50V (na ADJ), 100nF (żółte)

Diody prostownicze FR207.

Opis

Napięcie zmienne (zasilające moduł) z transformatora x 1,4 = napięcie zasilania stabilizatora LM317.

Napięcie zasilania stabilizatora LM317 powinno być o minimum 3V wyższe niż ustawione jego napięcie wyjściowe (optymalna różnica ok. 4-6V).

Maksymalne napięcie wejściowe z transformatora: 25V

Regulacja napięcia wyjściowego w zakresie: 1,5Vdc do 30Vdc

Maksymalny (chwilowy) prąd wyjściowy: 1,5A (zalecane do max 1A)

Wymiary modułu: 75mm x 27mm (wysokość 28mm)

Grubość laminatu FR4 - 1,6mm

Moduł polutowany (brak możliwości zakupu zestawu do montażu).
