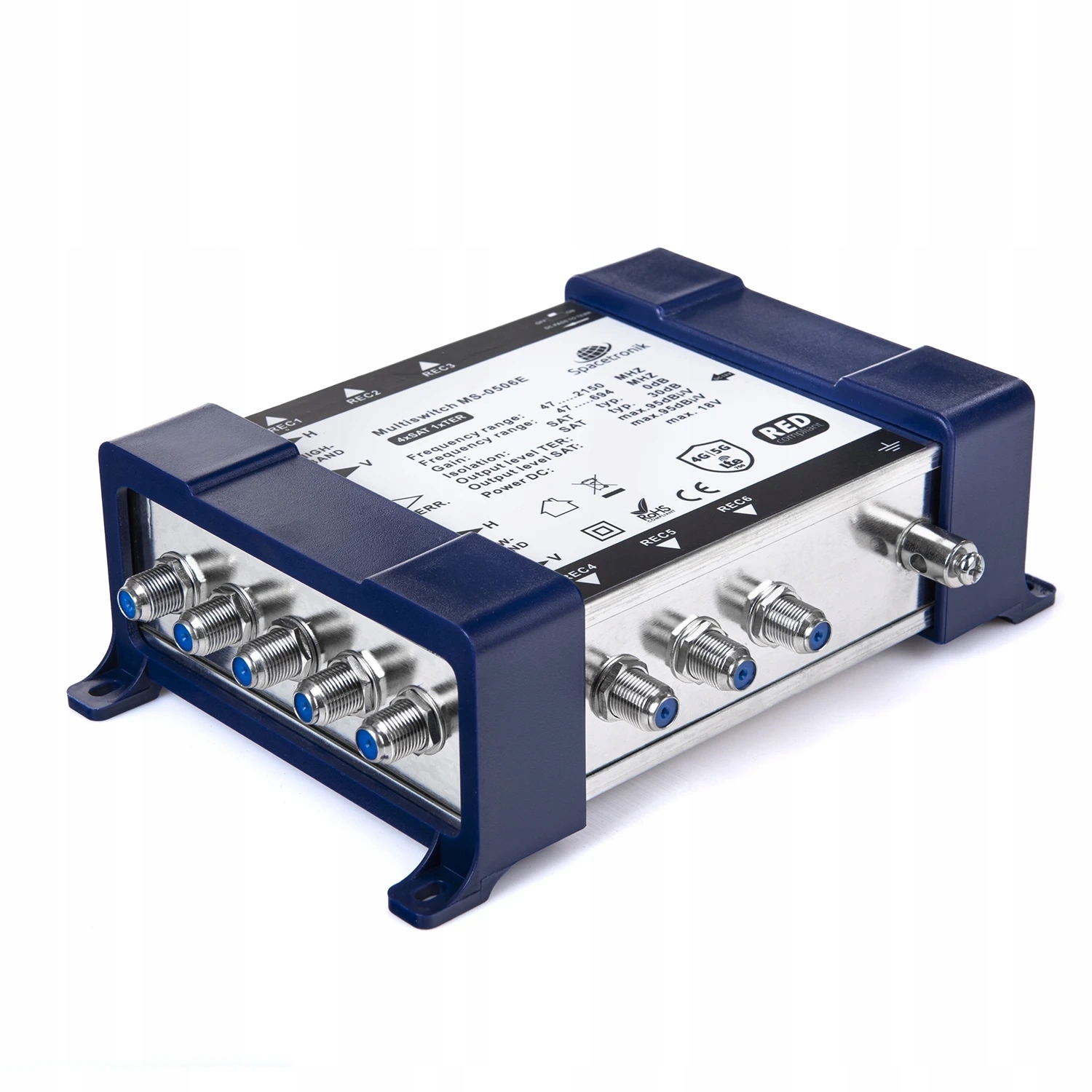

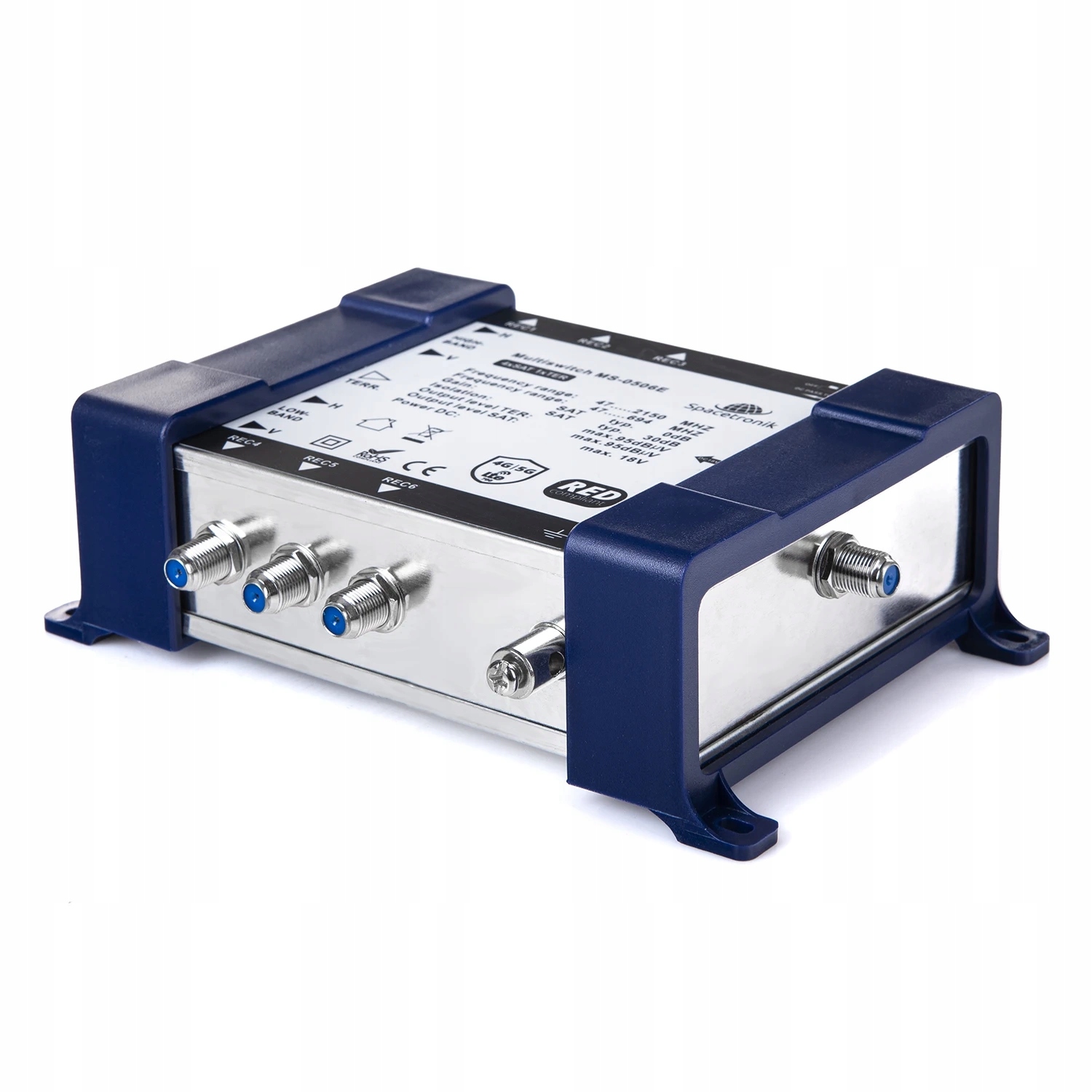

Multiswitch 5/6 Spacetronik MS-0506E 5 WEJŚĆ 6 WYJŚĆ DVB-S2 DVB-T/T2

SKU: MS0506E

Najważniejsze cechy:

• Do dystrybucji sygnału satelitarnego DVB-S2 i naziemnego DVB-T/T2
• 5 wejść: 4 dla sygnału satelitarnego, 1 dla sygnału naziemnego
• 6 wyjść: do 6 odbiorników TV/SAT
• Zakres częstotliwości SAT: 950-2150 MHz
• Zakres częstotliwości TER: 47-694 MHz
• Automatyczne rozpoznawanie rodzaju sygnału
• Niskie tłumienie sygnału

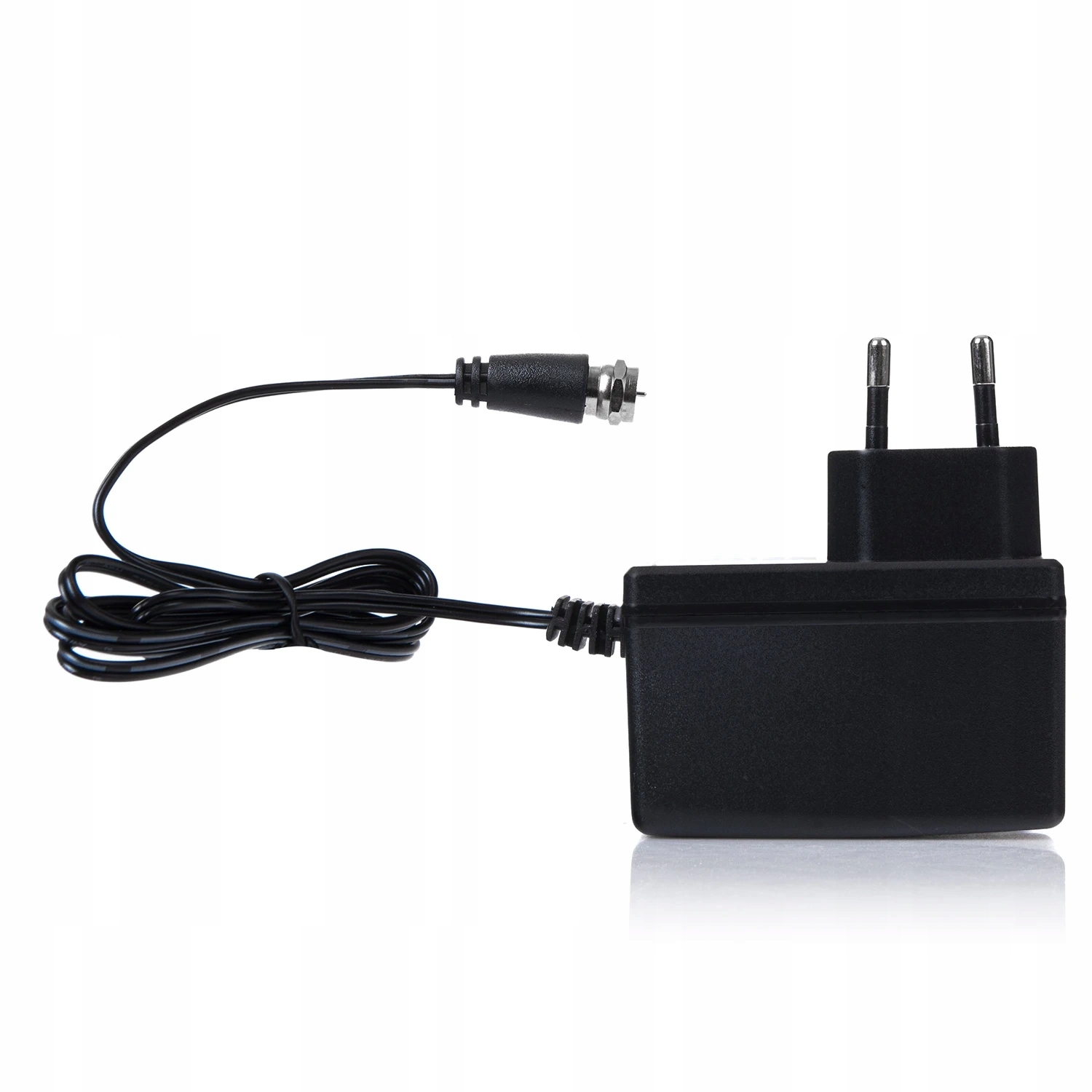

• Zasilacz w zestawie

Do czego podłączyć multiswitch E-Series?

Multiswitch należy podłączyć do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m lub anteny telewizji naziemnej.

Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych.

Gdzie zamontować multiswitch Spacetronik?

Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:

• lokalizacji z dala od wpływu warunków atmosferycznych
• zabezpieczenia przed dostępem osób postronnych
• odpowiedniej wentylacji

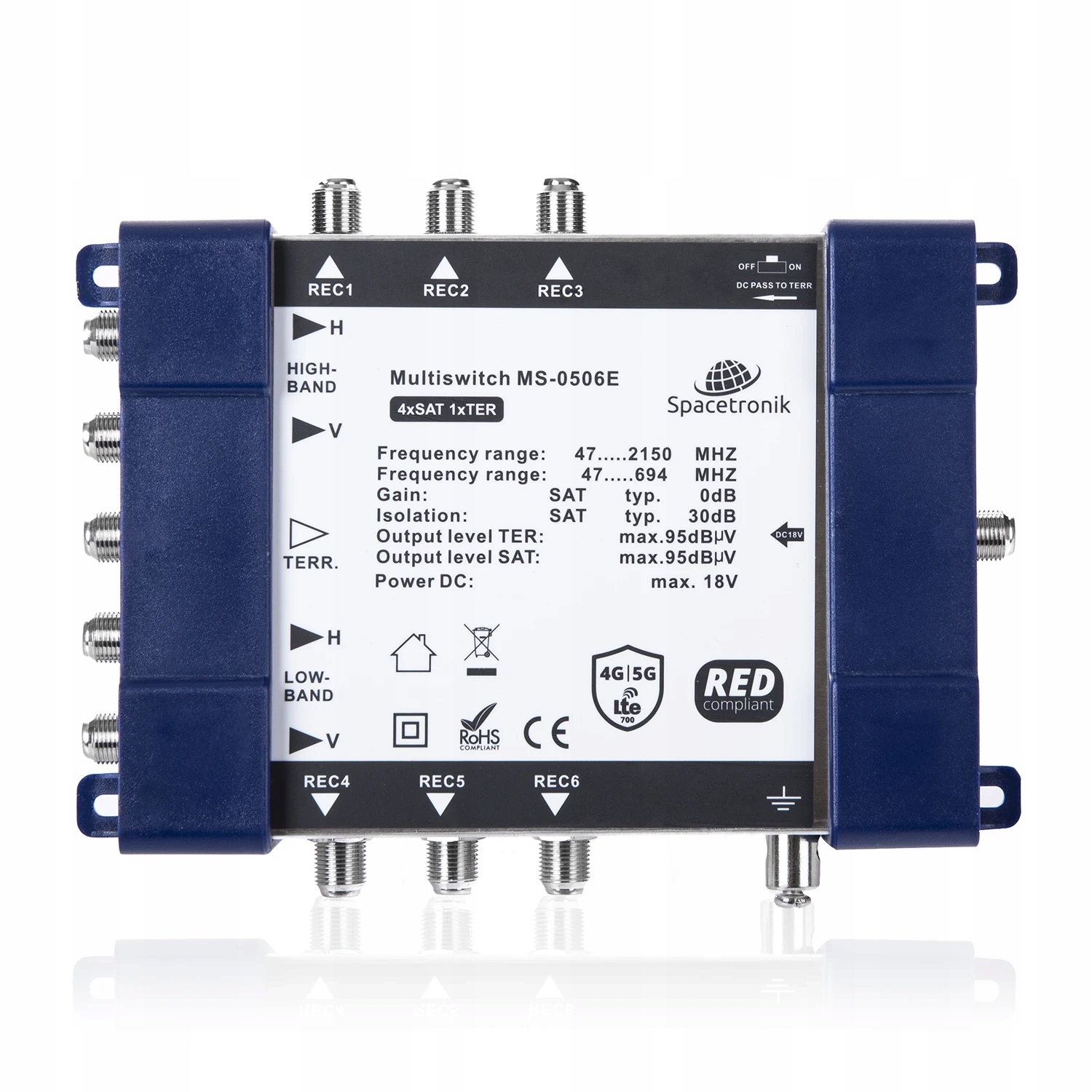

Schemat instalacji

Po lewej stronie multiswitcha możemy znaleźć 4 wejścia sygnału satelitarnego oraz 1 wejście Terriestal.

Po prawej stronie znajduje się gniazdo wejściowe zasilania.

Pozostałe elementy to wyjścia sygnału zsumowanego - SAT + DVB-T/T2.

Co można podłączyć do multiswitch'a?

• 1 wejście sygnału z konwertera SAT Quattro
• 1 wejście sygnału naziemnego DVB-T/T2
• 6 wyjść sygnału zsumowanego SAT+DVB-T/T2

UWAGA! Zdjęcie poglądowe

Specyfikacja techniczna multiswitcha 5/6

• Liczba wejść: 4 SAT, 1 TER
• Liczba wyjść: 6
• Złącza: F żeńskie
• Zakres częstotliwości SAT: 950-2150MHz
• Zakres częstotliwości TER: 47-694MHz
• Zysk SAT: 0 do 6dB
• Zysk TER: 2 do 6dB
• Izolacja TER do SAT: 30dB
• Izolacja SAT do TER: 28dB
• Izolacja separacji polaryzacji H/V: 25dB
• Izolacja out - out TER: 22dB
• Izolacja out - out SAT: 35dB
• Tłumienie odbić SAT wejście: 10dB
• Tłumienie odbić SAT wyjście: 7dB
• Tłumienie odbić TER wejście: 11dB
• Tłumienie odbić TER wyjście: 8dB
• Poziom wyjściowy SAT(IMD3 - 35dB): 100dBµV
• Poziom wyjściowy TER(IMD3 - 60dB): 88dBµV
• Impedancja wejścia / wyjścia: 75Ohm
• Zasilanie: max. 18V
