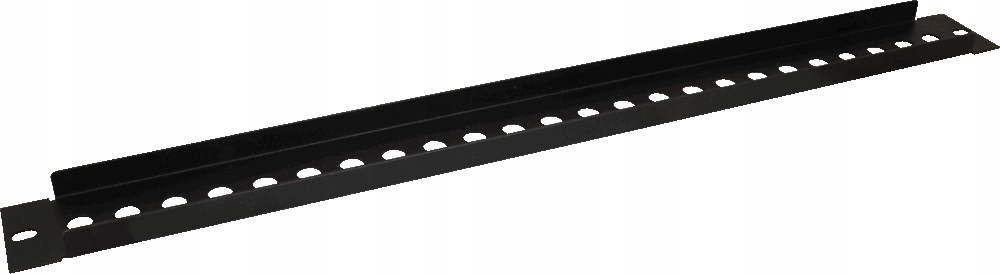

Patch panel 19" Pulsar RAP-F 24 porty F, pusty

Przeznaczenie:

Ramka (patch panel) przeznaczona jest do montażu do 24 złączy typu „F” w szafach RACK w standardzie 19”.

Element ten wyposażony w złącza stanowi zakończenie okablowania strukturalnego dla kabli systemów RTVSAT (kable koncentryczne 75 Ohm).

Takie moduły stosowane są w instalacjach o których mowa w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 22.11.2012 §192f, pkt. 1 pp2 dotyczących przygotowania okablowania w budynkach wielorodzinnych (AIZ – Antenowe Instalacje Zbiorcze).

Oprócz modułów przeznaczonych do krosowania przewodów koncentrycznych, stosowane są również moduły do krosowania przewodów typu skrętka komputerowa i przewodów światłowodowych. Wszystkie te moduły popularnie nazywane są krosownicami.

Krosownica w celu uporządkowania przewodów posiada numerowane pola modułów.

Uwaga! Dostarczana ramka (patch panel) nie jest wyposażona w złącza „F”.

Dane techniczne:

• Wymiary: 1U, 19”
• Wymiary montażowe: W=19”, H=1U
• Ilość miejsc na moduły: 24 złącza „F” (beczka gniazdo F – gniazdo F)
• Sposób montażu złącz: beczkę „F” należy przykręcić nakrętką znajdująca się w komplecie z zakupionym złączem.
• Zastosowanie: do wewnątrz
• Waga netto/brutto: 0,23/0,25 [kg]
• Wykonanie: blacha stalowa 1mm, kolor RAL9005 (czarny)

• mocowanie dwupunktowe doczołowe do profili RACK
• w komplecie 2 śruby M6 + koszyki
• ramka nie posiada złącz F
