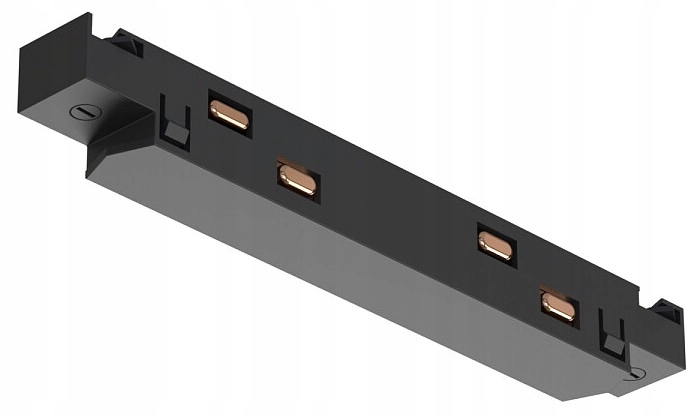

PROSTY MODUŁ PRZEWODZĄCY LVM SYSTEM MAGNETYCZNY LVM NOWODVORSKI 10167

System pozwala na mocowania wyjątkowo ciekawych i nowoczesnych lamp sufitowych LVM polskiej firmy NOWODVORSKI dedykowanych dla niskonapięciowego systemu szynoprzewodów magnetycznych, w którego skład wchodzą szynoprzewody natynkowe, jak i podtynkowe oraz cała gama akcesoriów i dedykowanych do niego lamp.Moduły elektryczne – zapewniają przewodzenie prądu między połączonymi mechanicznie szynoprzewodami. Wszystkie prezentowane moduły są uniwersalne do systemów natynkowych i podtynkowych.

Dane techniczne:

Materiał wiodący Aluminium

Kolor wiodący Czarny

Zalety systemu LVM

• Niskie, bezpieczne napięcie 48V prądu stałego – pozwala na zainstalowanie szynoprzewodów nie tylko na suficie, ale również na ścianie nie stanowiąc zagrożenia porażenia prądem dla użytkownika.
• System niepolaryzowany, jednoobwodowy, dzięki temu bardzo prosty w konfiguracji.
• Minimalistyczne adaptery opraw w całości ukryte w szynie.
• Proste formy opraw.
• Zasilacz o mocy 150W montowany w szynie umożliwia doprowadzenia zasilania w dowolnym miejscu systemu.
• Możliwość zastosowania zewnętrznego zasilacza DC 48V o mocy większej niż 150W (zawsze należy jednak pamiętać, aby moc zasilacza była przynajmniej o 10% większa od sumy watażu wszystkich opraw, które chcemy zamontować w ramach jednego obwodu zaprojektowanego układu szynoprzewodów).

Elementy składowe systemu LVM

LAMPY

Wśród gamy opraw kompatybilnych z systemem LVM znajdują się kolekcje lamp punktowych na zwisie i na przegubie z ruchomym źrodłem światła, lampy liniowe z mlecznym dyfuzorem i nowoczesne wielopunktowe reflektory w dwóch wersjach - LVM FOCUS LED i LVM FOCUS OUT LED. Minimaliści docenią walory opraw z rodzin LVM FOCUS LED i LVM LINE LED, które po zamontowaniu będą całkowicie schowane w szynie.

Lampy montowane są w szynach w prosty i szybki sposób. Następuje to poprzez zablokowanie ich w szynie jednym kliknięciem przycisku znajdującego się na adapterze, który jest zintegrowany z oprawą.

SZYNOPRZEWODY

Szynoprzewody dostępne w systemie LVM występują w dwóch długościach - 1 m i 2 m w wersji natynkowej i podtynkowej. Szynoprzewody w wersji natynkowej można też zaaranżować w wersji zwieszanej z pomocą LVM SUSPENSION KIT oraz LVM POWER SUPPLY KIT. Ogromnym atutem szynoprzewodów w wersji podtynkowej jest ich konstrukcja, która pozwala na dostosowanie odległości skrzydełek mocujących zawartych w zestawie od krawędzi szynoprzewodu. To rozwiązanie umożliwia należyte ustawienie skrzydełek w zależności od grubości płyt sufitowych.  Możliwa regulacja to: 3, 6, 9 i 12 mm.

W komplecie z szynami natynkowymi i podtynkowymi sprzedawana jest maskownica z tworzywa umożliwiająca estetyczne maskowanie wnętrza szynoprzewodów.

AKCESORIA

Wśród akcesoriów występują:

• Narożniki horyzontalne (LVM RECESSED HORIZONTAL CORNER, LVM HORIZONTAL CORNER) - pozwalają tworzyć kompozycje na jednej płaszczyźnie np. na suficie. Występują w wersji natynkowej i podtynkowej.
• Narożnik wertykalny (LVM INSIDE CORNER, LVM RECESSED INSIDE CORNER) – pozwalające na łączenie szyn w dwóch płaszczyznach np. sufit/ ścina lub ściana/ ściana. Występują w wersji natynkowej i podtynkowej.
• LVM TRACK BUCKLE CONNECTOR - prosty i mały element służący do mechanicznego połączenia / skręcenia ze sobą dwóch przylegających do siebie szyn ułożonych w linii prostej lub narożnika z szyną.
• Każdy narożnik zawiera 2 łączniki LVM TRACK BUCKLE CONNECTOR w komplecie.

Moduły elektryczne – zapewniają przewodzenie prądu między połączonymi mechanicznie szynoprzewodami. Wszystkie prezentowane moduły są uniwersalne do systemów natynkowych i podtynkowych.

• Prosty (LVM STRAIGHT CONDUCTIVE MODULE) - łączenie dwóch szyn w linii prostej.
• Uniwersalny moduł przewodzący (LVM CORNER CONDUCTIVE MODULE) – łączenie elektryczne w systemach pod kątem 90°, ale również połączone w linii prostej.
• Zasilacz wewnętrzny (LVM INSIDE POWER SUPPLY) - charakteryzuje się mocą znamionową 150W, DC 48V. Z uwagi na specyfikę działania zasilaczy należy pamiętać, by nie obciążać zasilacza w 100%. Należy zachować minimum 10% zapasu mocy, dlatego maksymalne obciążenie to 135W, co oznacza w praktyce zawieszenie opraw o łącznej mocy 135W lub mniej.
• Moduł doprowadzający zasilanie DC 48V z zasilacza zewnętrznego (LVM OUTSIDE POWER SUPPLY CONDUCTIVE MODULE) – umożliwiają zasilanie systemu za pomocą zasilacza zewnętrznego DC 48V.
• LVM SUSPENSION KIT, LVM POWER SUPPLY KIT - elementy umożliwiające stworzenie układu zwieszanego.

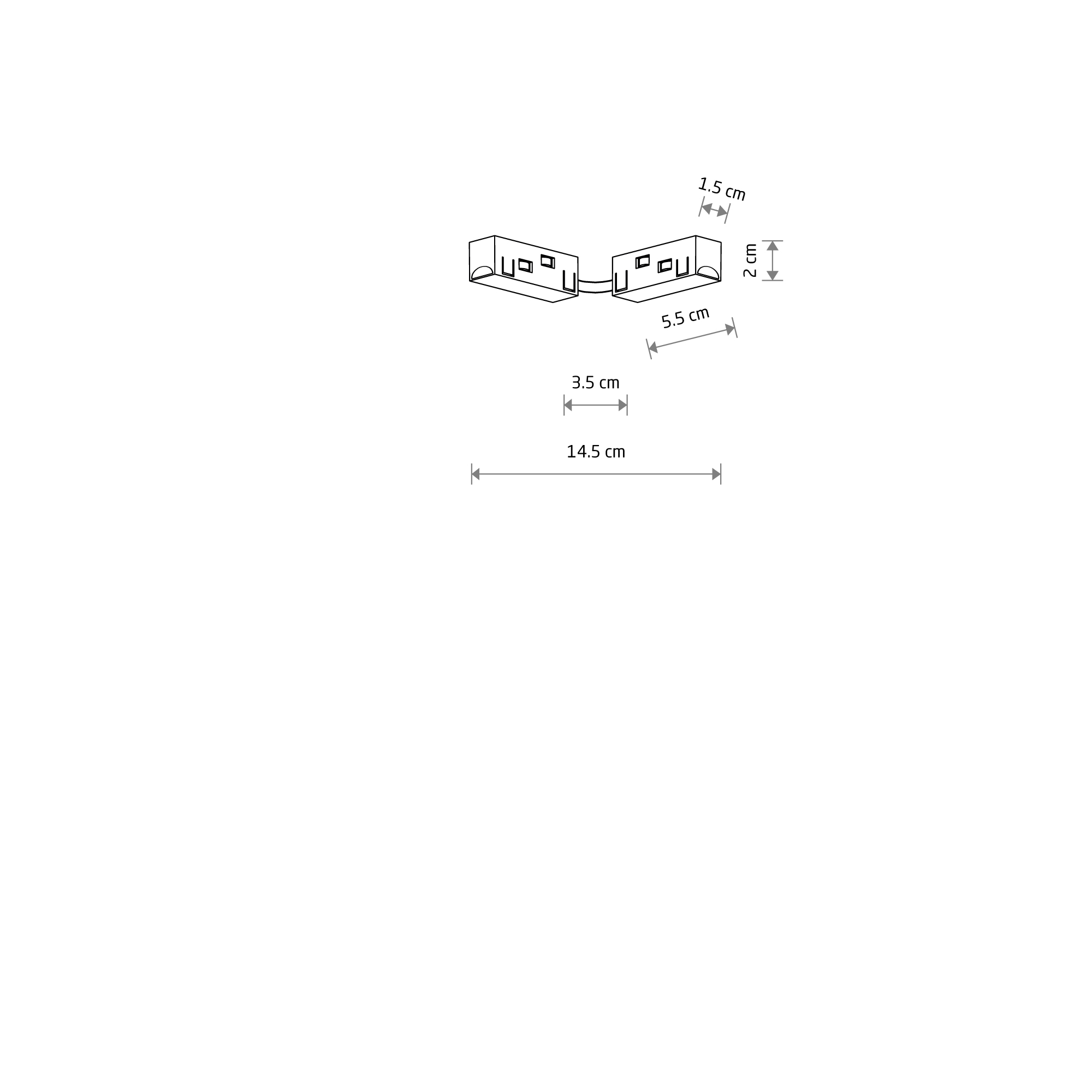

Wymiary:

Wysokość 2 cm

Szerokość 1.5 cm

Długość 14.5 cm
