RS485 TO ETH (C)

Kod producenta: SKU:30303

Dodatkowe informacje: instrukcja konfiguracji, oprogramowanie, do pobrania z https://www.waveshare.com/wiki/RS485_TO_ETH_(C)

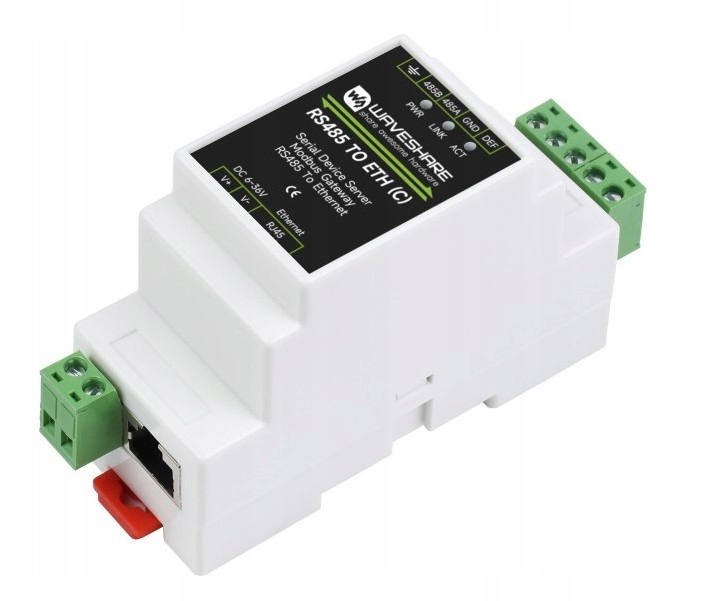

to przemysłowy media konwerter RS485 na Ethernet w obudowie do montażu na szynie DIN. Łączy wiele funkcji w jednym, w tym serwer szeregowy, bramkę Modbus, bramkę MQTT, RS485 do JSON itp. Urządzenie zapewnia przeźroczystą transmisję danych. Obsługuje protokół Gateway Modbus RTU /  Modbus TCP. Moduł można zasilać napięciem stałym z zakresu 6-36V. Konwerter posiada izolację linii zasilania oraz linii danych RS485.

• Interfejs komunikacyjny: RS485, obsługuje 32 slave
• Zasilanie: 6 ~ 36V DC, zacisk śrubowy ( ta wersja nie posiada zasilania PoE)
• Wymiary: 87 × 36 × 59 mm
• Ethernet: Złącze RJ45 z automatyczną negocjacją 10/100M
• Ochrona przeciwprzepięciowa: 2 KV
• Port szeregowy: 1x RS485
• Szybkość transmisji: 300 ~ 115200 bps
• Parity bit: none, odd, even, mark, space
• Bit danych: 5 ~ 9 bitów
• Protokół: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Konfiguracja: host, przeglądarka internetowa, biblioteka funkcji zarządzania urządzeniami
• Metoda komunikacji: Bezpośrednia komunikacja TCP/IP, VCOM
• Tryb pracy: Serwer TCP, klient TCP (współistniejący z serwerem TCP), UDP, UDP multicast
• Temperatura robocza: -40 ℃ ~ 85 ℃
• Temperatura przechowywania: -45°C ~ 165 ℃
• Zakres wilgotności: 5% ~ 95%
• Separacja napięcia zasilania
• Separacja RS485

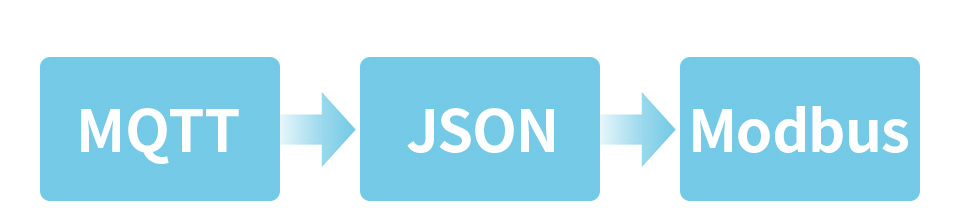

MQTT/JSON na Modbus

Bardziej elastyczna konwersja między różnymi protokołami

Gdy urządzenie pracuje jako bramka MQTT, może przesyłać dane szeregowe do serwera MQTT przy użyciu protokołu MQTT w trybie transparentnym. Obsługiwane serwery to m.in. Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet i inne. Odczytane dane Modbus RTU lub niestandardowe dane szeregowe są parsowane do formatu JSON i pakowane w pakiet MQTTdata, gotowy do przesłania.

JSON jako bramka akwizycji danych

Gdy urządzenie pracuje jako bramka akwizycji danych JSON, można je podłączyć do przyrządów pomiarowych poprzez interfejs RS485, a następnie automatycznie zbierać dane, konwertować je do formatu JSON i wysyłać na serwer. Odczytywane dane obsługują przyrządy Modbus RTU 645 w wersji 97 i 07 oraz różne niestandardowe protokoły RS485. Format przesyłanych danych można konfigurować z poziomu hosta, a protokół uploadu JSON może wykorzystywać MQTT, HTTP POST, HTTP GET i inne.

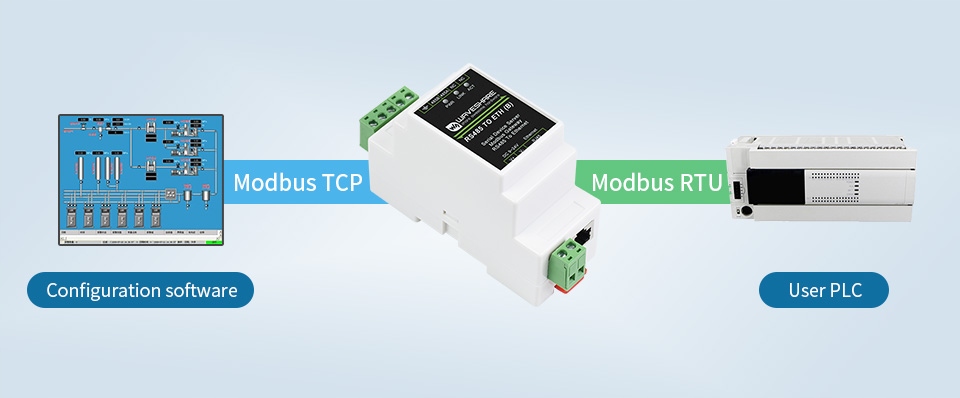

Modbus gateway support

suitable for Modbus gridding upgrade, can be used with 3D configuration software

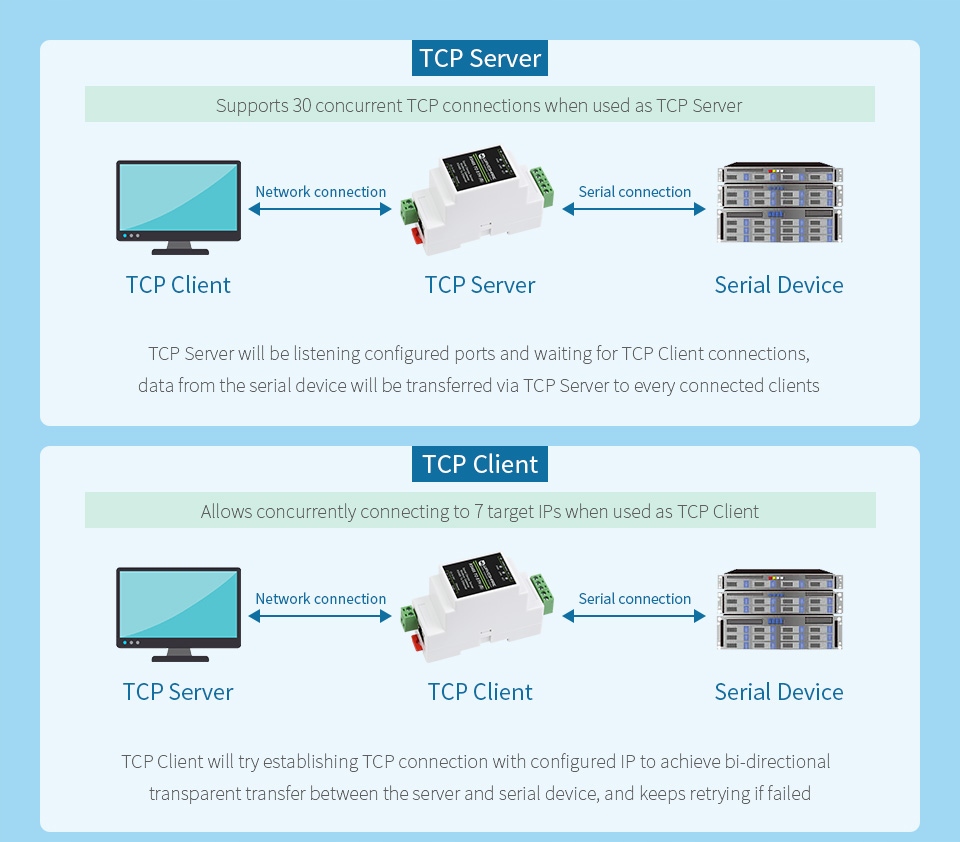

Multi communication modes

supports TCP server / TCP client / UDP mode / UDP multicast

Multi hosts roll-polling support

different network devices will be identified and responsed respectively,

no more crosstalk issue while communicating with multi network devices

Dodatkowe informacje: instrukcja konfiguracji, oprogramowanie, do pobrania z https://www.waveshare.com/wiki/RS485_TO_ETH_(C)
