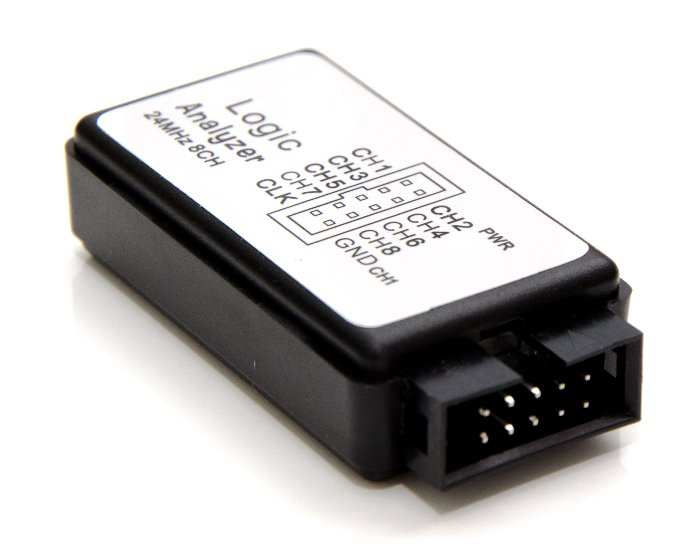

Analizator stanów logicznych do Saleae 8 kanałów 24M

Analizator stanów logicznych

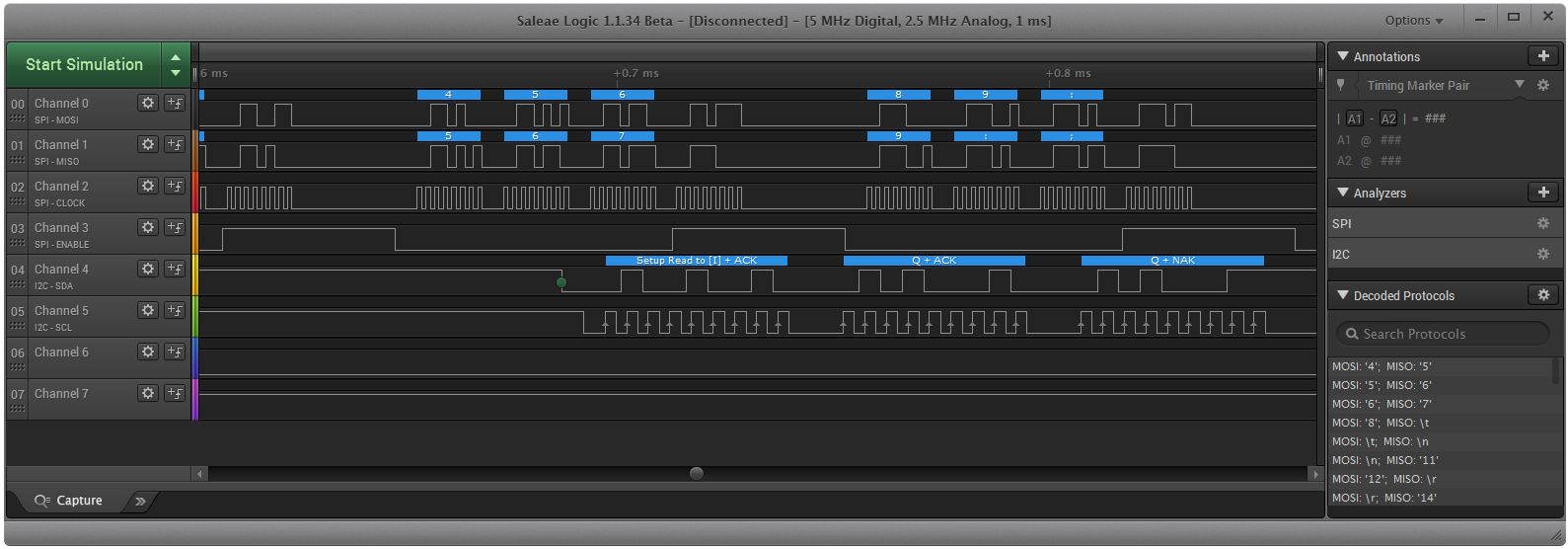

Urządzenie umożliwia rejestrowanie i odczyt stanów logicznych w komputerze umożliwia dekodowania odczytanych danych cyfrowych dekoduje protokoły: I2C, Async Serial, SPI, 1-Wire, CAN, I2S, PCM, UNI/O, Manchester, itd

Analizator w pełni kompatybilny z  analizatorem Saleae.

Do obsługi programatora wykorzystujemy oprogramowanie z strony http://www.saleae.com/downloads

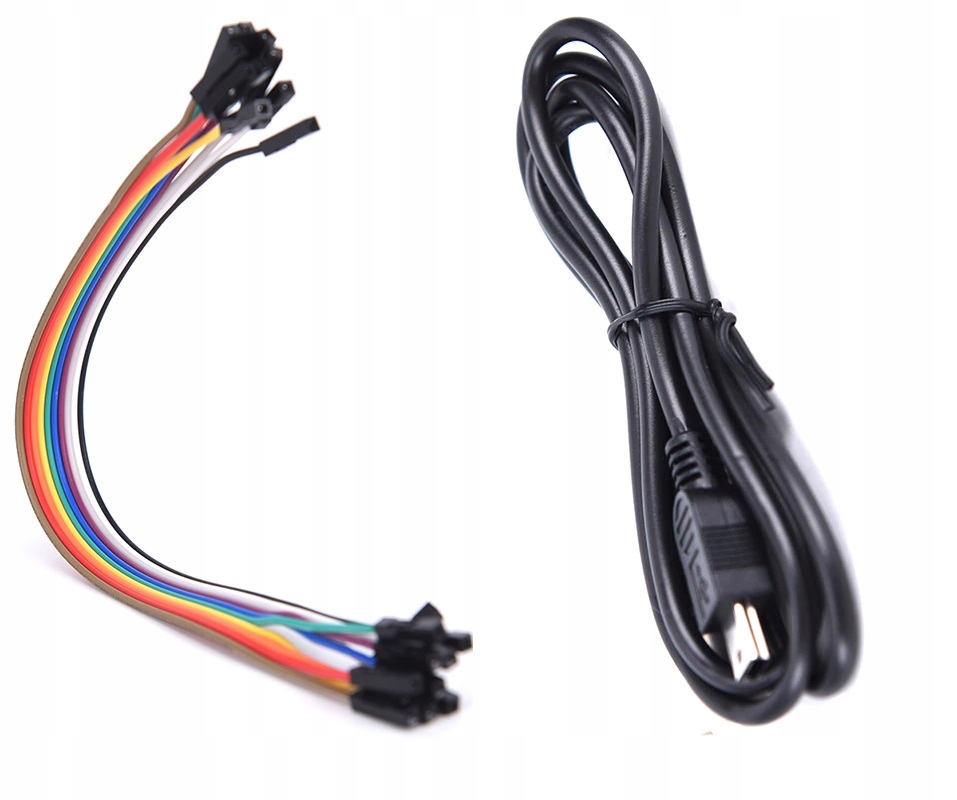

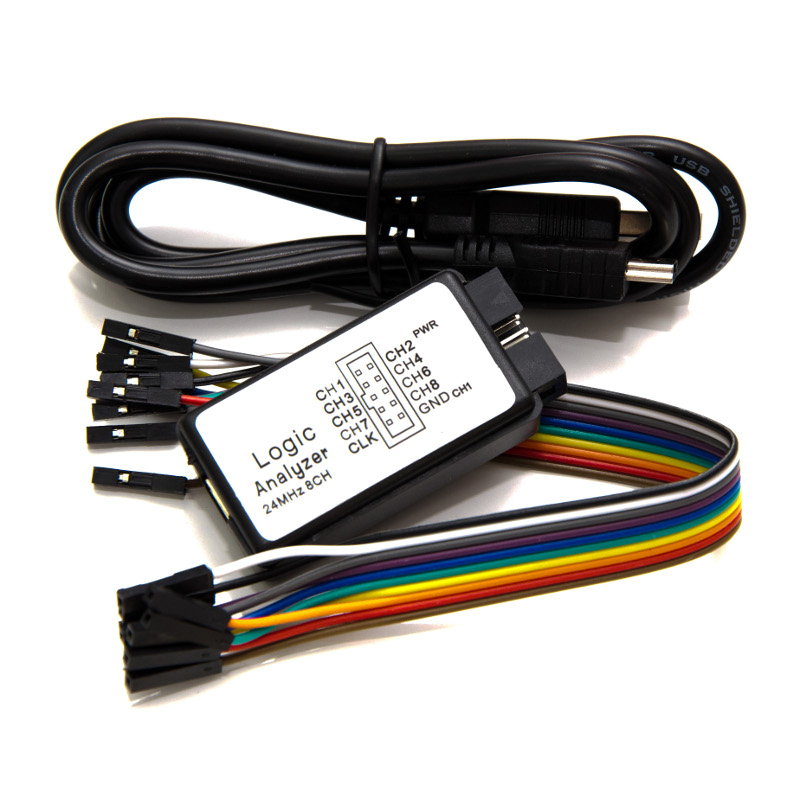

W zestawie:

• Analizator stanów logicznych
• Przewody żeńsko-żeńskie ( 10 szt.)
• Przewód USB

Parametry techniczne:

• Zasilanie +5V (z portu USB)
• Wejścia logiczne dla 8 - kanałów
• Maksymalna częstotliwość próbowania 24MHz
• wskaźnik logicznego 0-1 na wejściu 1 - LED
• rMożliwość zmiany próbkowania na: 24MHz. 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50KHz, 25KHz
• Maksymalna długość sampli: 1G,  (przy 1 M ok 1024 s)
• Impedancja wejściowa 100kOhm

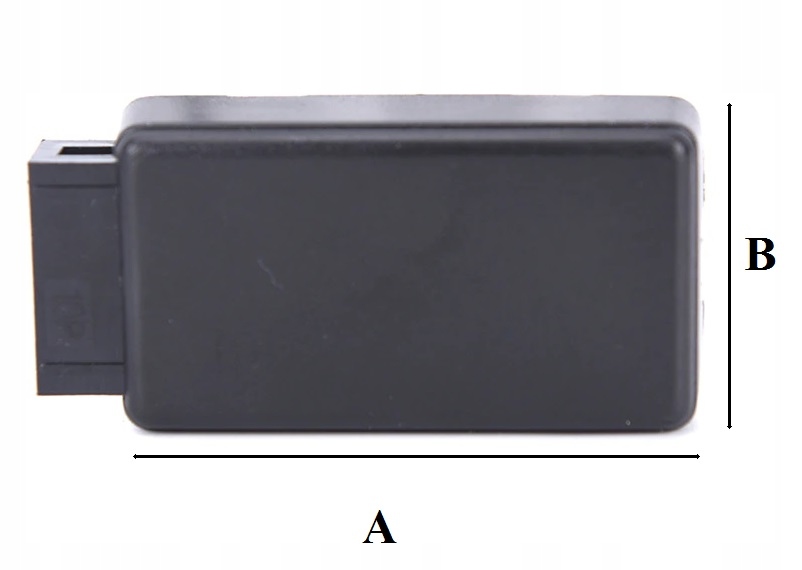

Wymiary

• Wymiar A=50 mm
• Wymiar B=28 mm
• Waga ok 80 gram

Zastosowanie:

• Analiza stanów logicznych
