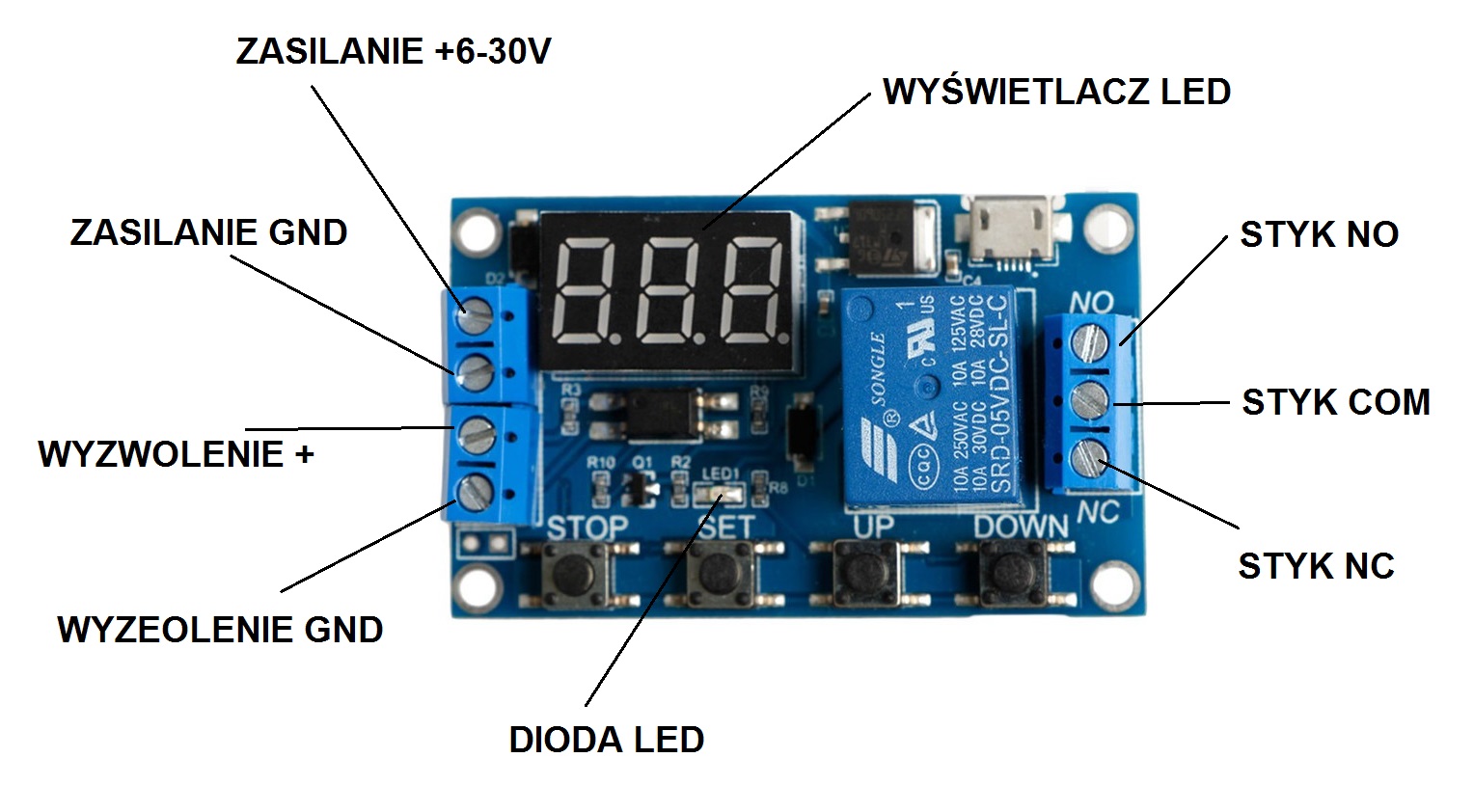

Реле времени многофункциональный 0-999 мин. таймер

Moduł przekaźnika czasowego wielofunkcyjnego 0-999 min

Urządzenie wielofunkcyjne operte na ukłądzie programowalnym realizaujące sporo funkcji związanych z odliczaniem czasu i odpowiednim wysterowaniem przekaźnika.

Do wyboru mamy kilka funkcji taich jak :

1. Tryb 1.1                                                                                        Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika, i odliczany jest czas. Po odliczeniu czasu następuje wyłączenie przekaźnika. Ponowne przyjście Trigera w momencie odliczania czasu jest ignorowane.
2. Tryb 1.2                                                                                        Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika, i odliczany jest czas. Po jego odliczeniu następuje wyłączenie przekaźnika. Ponowne przyjście Trigera w momencie odliczania czasu powoduje jego zresetowanie i naliczanie od nowa.
3. Tryb 1.3                                                                                             Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika, i odliczany jest czas. Po jego odliczeniu następuje wyłączenie przekaźnika. Ponowne przyjście Trigera w momencie odliczania czasu powoduje wyłączenie przekaźnika oraz zresetowanie odliczanego czasu.
4. Tryb 2                                                                                           Po pojawieniu się stanu wysokiego na wejściu Triger następuje odliczanie czasu opóźnienia załączenia (CL), po jego odliczeniu następuje załączenie przekaźnika na określony czas.
5. Tryb 3.1                                                                                            Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika po odliczeniu czasu (OP) następuje wyłączenie przekaźnika i odliczanie czasu przerwy (CL). Cykl powtarza się pętli tyle razy ile wynosi wartość parametru (LOP).
6. Tryb 3.2                                                                                        Po pojawieniu się zasilania (nie ma znaczenia stan na wejściu triger) następuje załączenie przekaźnika po odliczeniu czasu (OP) następuje wyłączenie przekaźnika i odliczanie czasu przerwy (CL). Cykl powtarza się pętli tyle razy ile wynosi wartość parametru (LOP).

Состав комплекта:

• Релейный модуль временного
• Корпус

Настройка параметров:

Придержать кнопка кнопки кнопки при нажатии кнопки остановки во время ввода времени в любом случае :

ХХХ. 1-999 С.

ХХ.X 0,1 - 99,9 С.

X.X.X. 1-999 min..

Кроме того, мы можем установить спящий режим, полагаясь на если в течение 5 минут не придет Тригер, дисплей погаснет. Мы устанавливаем этот режим через удерживание кнопки Повторение этой операции возвращает вас в обычный режим, и на дисплее появляется субтитр путем подачи плюса или минуса. !

Установленное время запоминается при выключении питания

Технические параметры:

• Напряжение питания 6-30 В постоянного тока
• Потребляемый ток 50mA
• Выходное реле нагрузки 10А
• Допуск времени 5%
• Температура работы -20 до 50 C

Wymiary:

• Szerokość A=40 mm
• Wysokość 21 mm
• Głębokość C= 68 mm
• Waga ok 80 g

Применение:

• Управление освещением
• Управление двигателями
• Управление вентиляторами
• И все виды приложений с использованием времени
