Opis

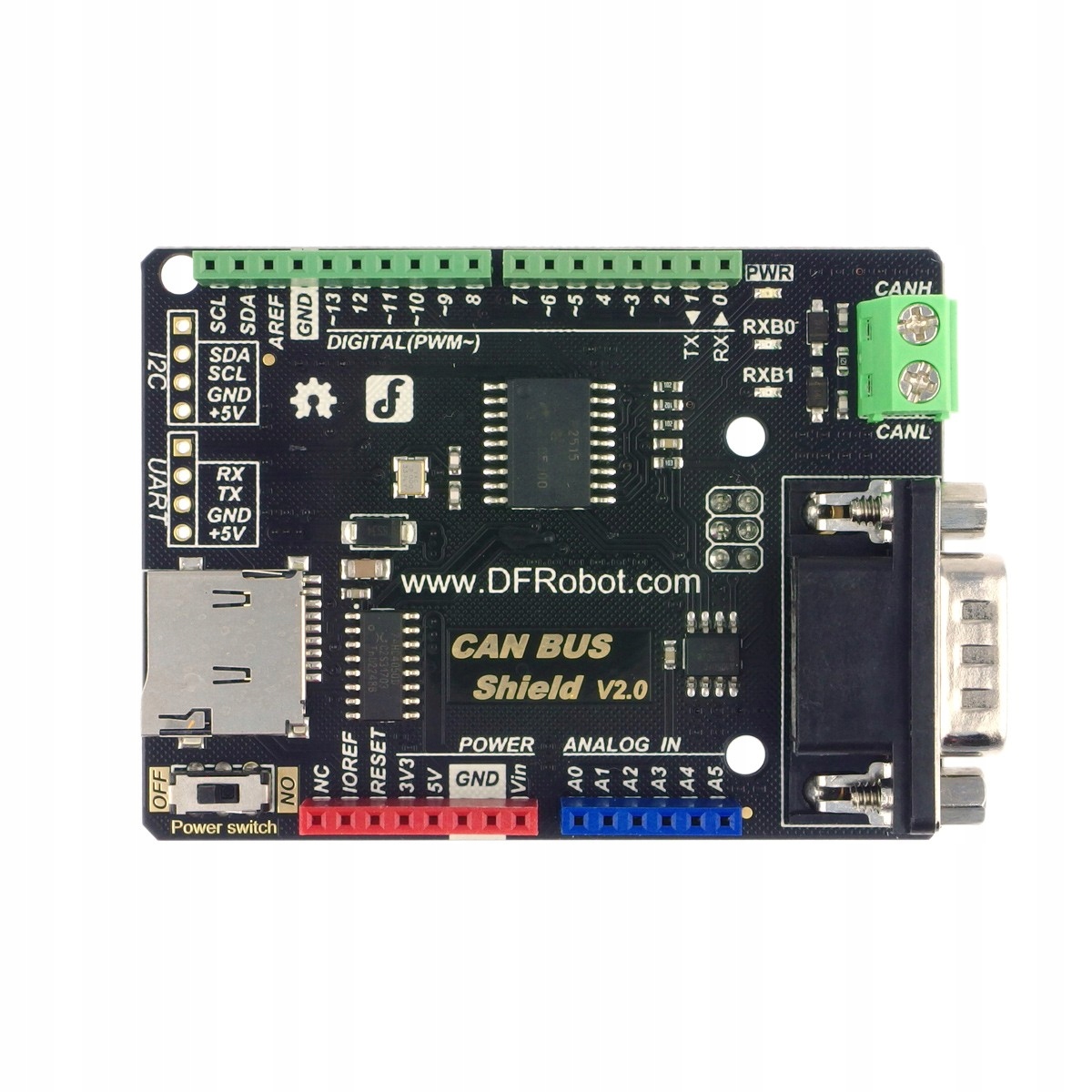

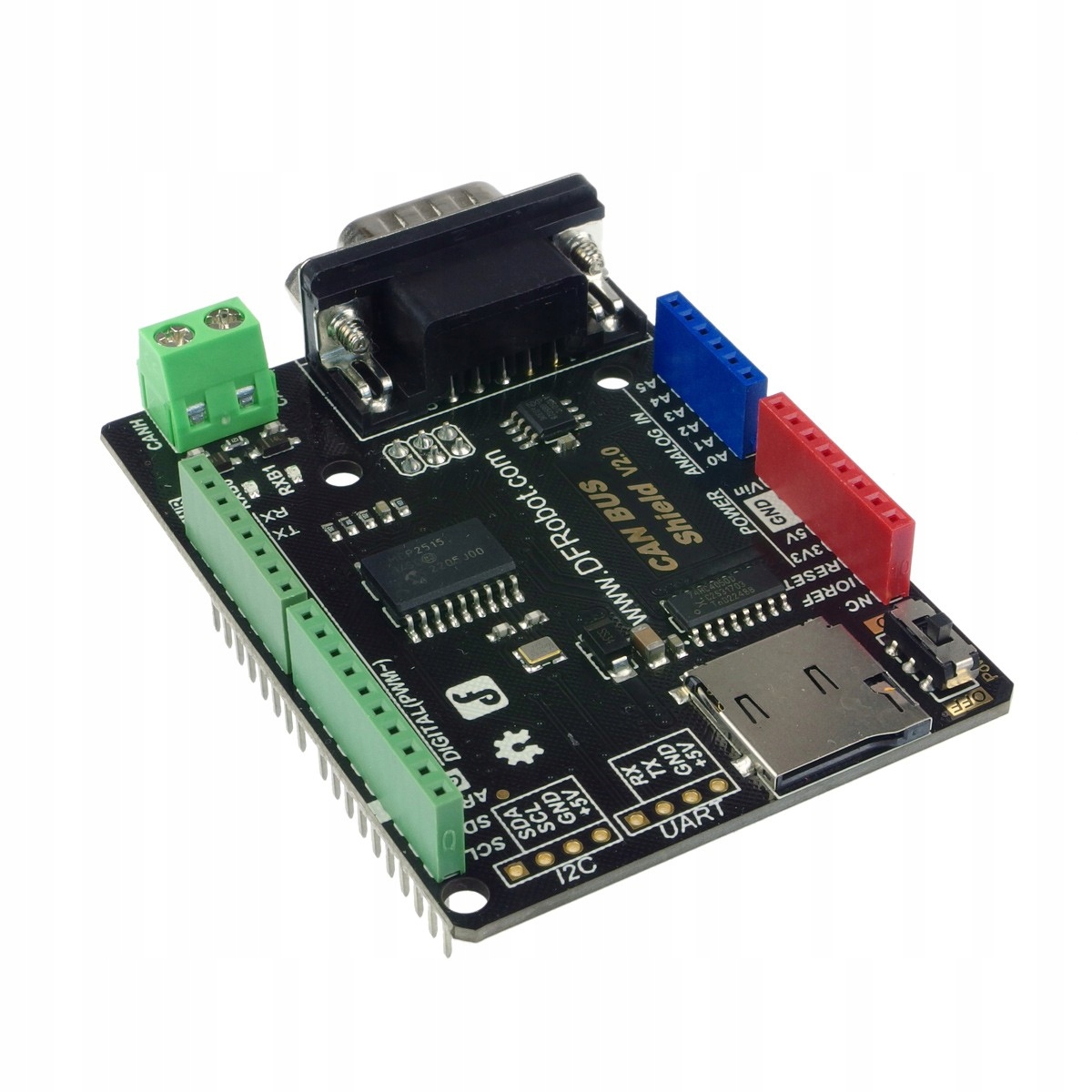

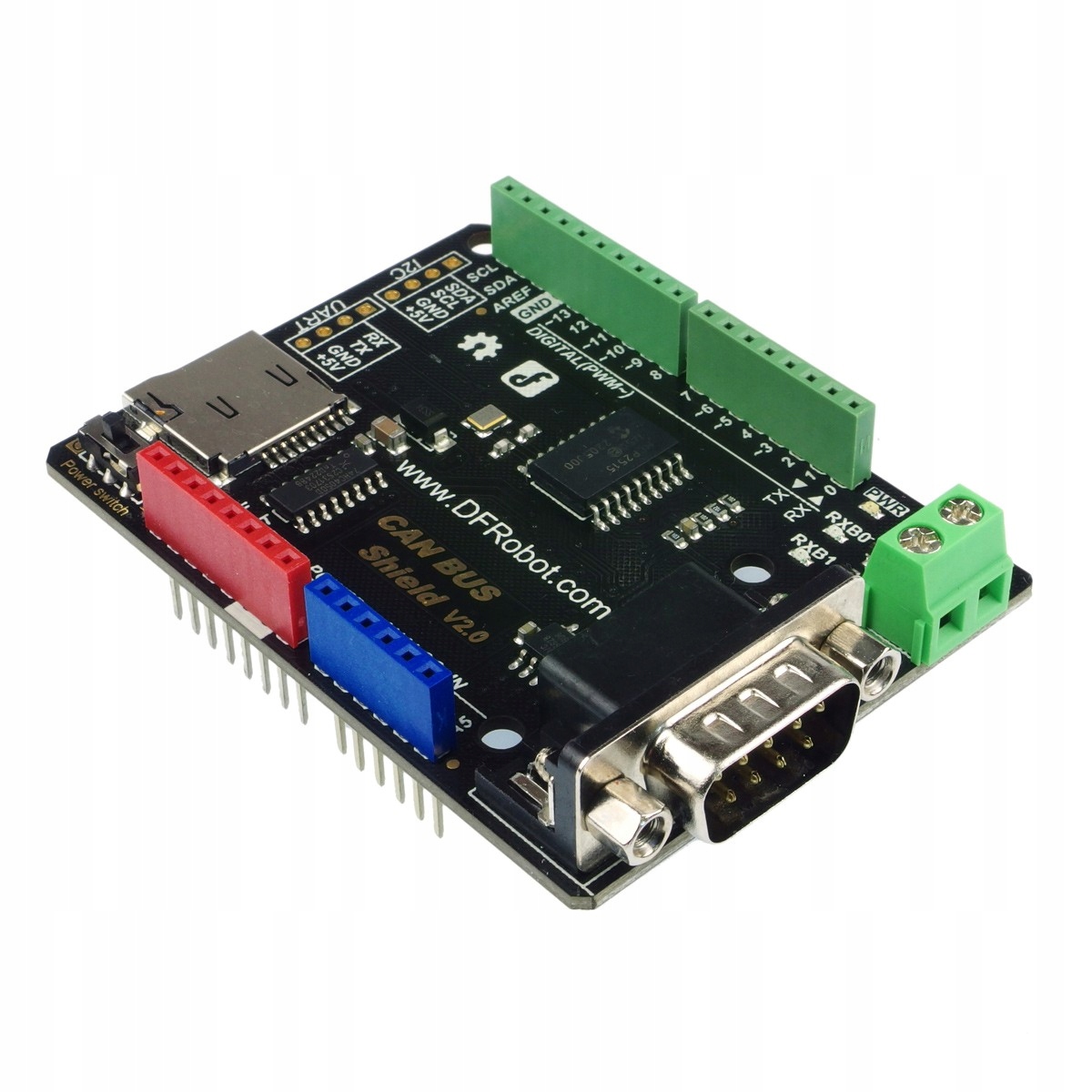

Nakładka CAN z układem MCP2515, pozwala na dodanie interfejsu szeregowego do Arduino UNO, Mega czy Leonardo, dzięki czemu możliwe jest osiągnięcie transmisji na większe dystanse. Płytka ma wbudowany slot karty microSD, zaś linie magistrali CAN dołączone zostały do złącza DB9 oraz złącza śrubowego, by ułatwić adaptację płytki do zastosowanego w projekcie standardu.

Uwaga!

Są dwie możliwości zasilenia płytki:

Przełącznik w pozycji "ON" - płytka zasilana ze złącza DB9

Przełącznik w pozycji "OFF" - płytka zasilana z Arduino

Ważne:

1. Płytka Arduino może być zasilana ze źródła napięcia 7 V (DB9), przełącznik powinien być w pozycji "ON"
2. Płytka Arduino może być zasilana jednocześnie z USB oraz DB9, ale w przypadku zasilana płytki Arduino poprzez złącze DC (Vin), przełącznik powinien być ustawiony w pozycji "OFF" - w przeciwnym przypadku może dojść do uszkodzenia nakładki oraz płytki rozwojowej

Właściwości

• Wbudowany układ MCP2515 firmy Microchip
• Możliwość transmisji i odbioru ramek standardowych oraz zdalnych
• Możliwość detekcji odebrania ramki
• Wbudowane złącza interfejsu UART, I2C
• Wbudowany slot karty microSD
• Możliwość zasilania z płytki bazowej Arduino lub ze zlącza DB9 (zmiana za pomocą przełącznika suwakowego)
• Wymiary: 76 x 54 x 19 mm
• Waga: 40 g
