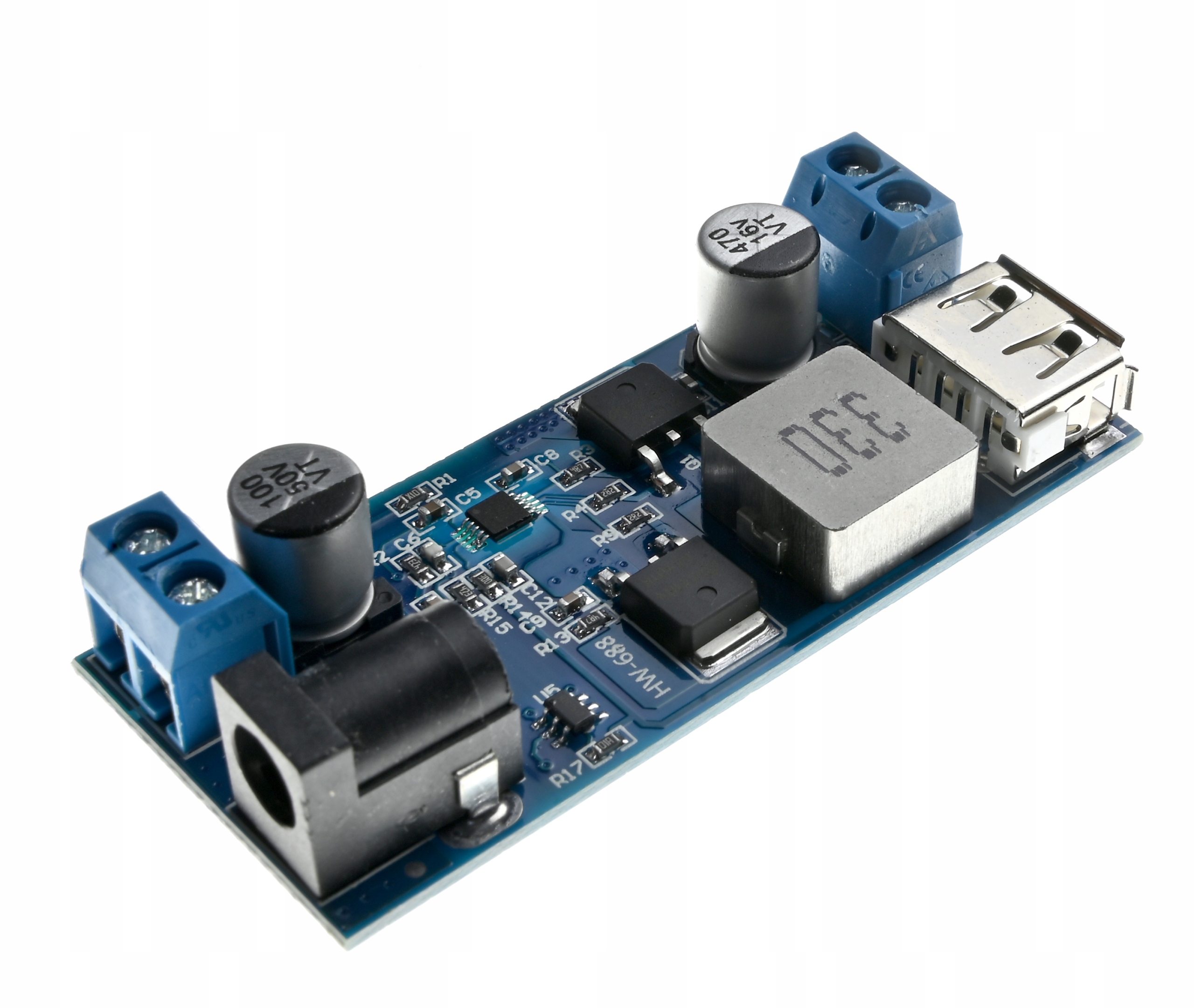

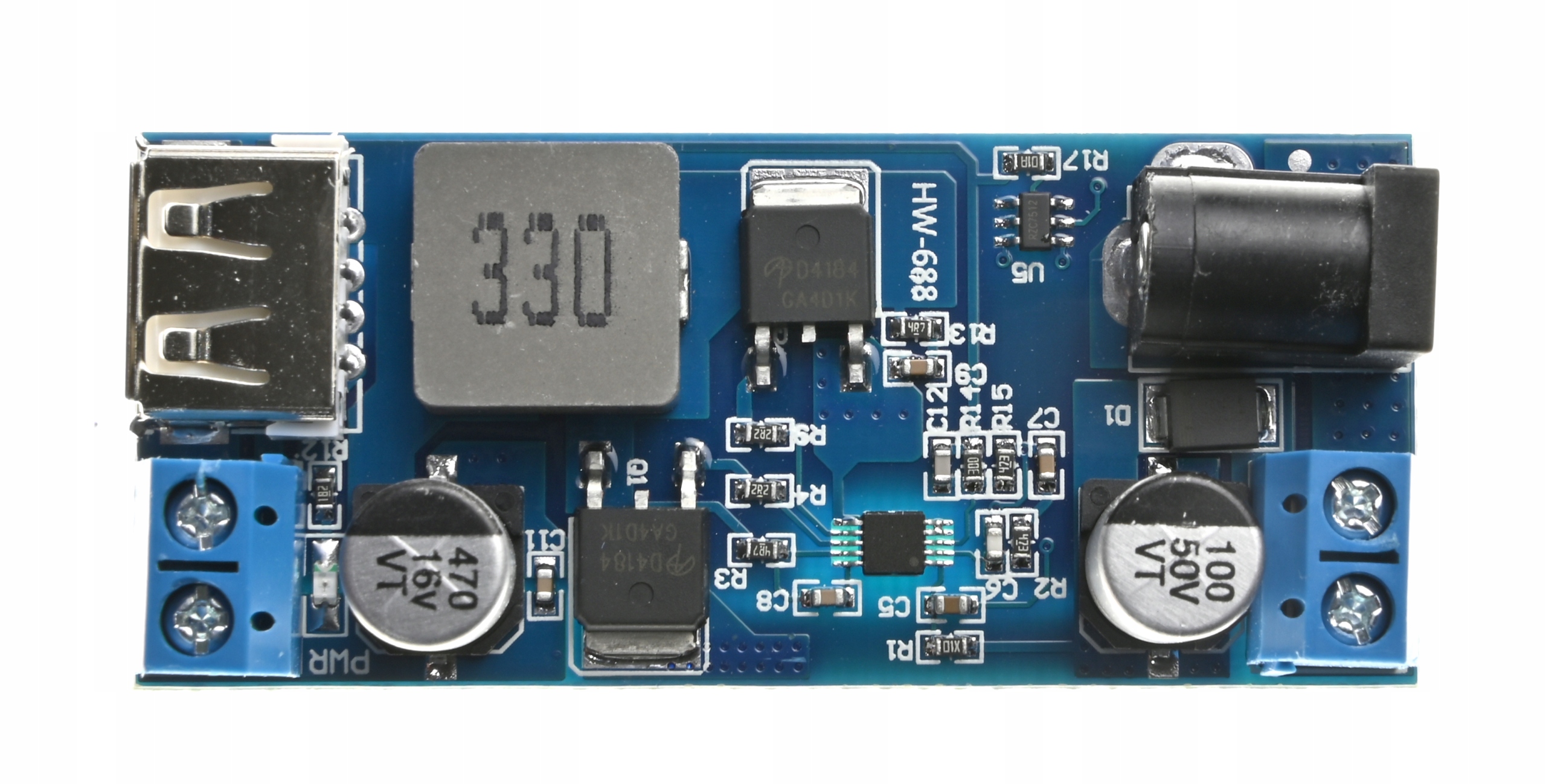

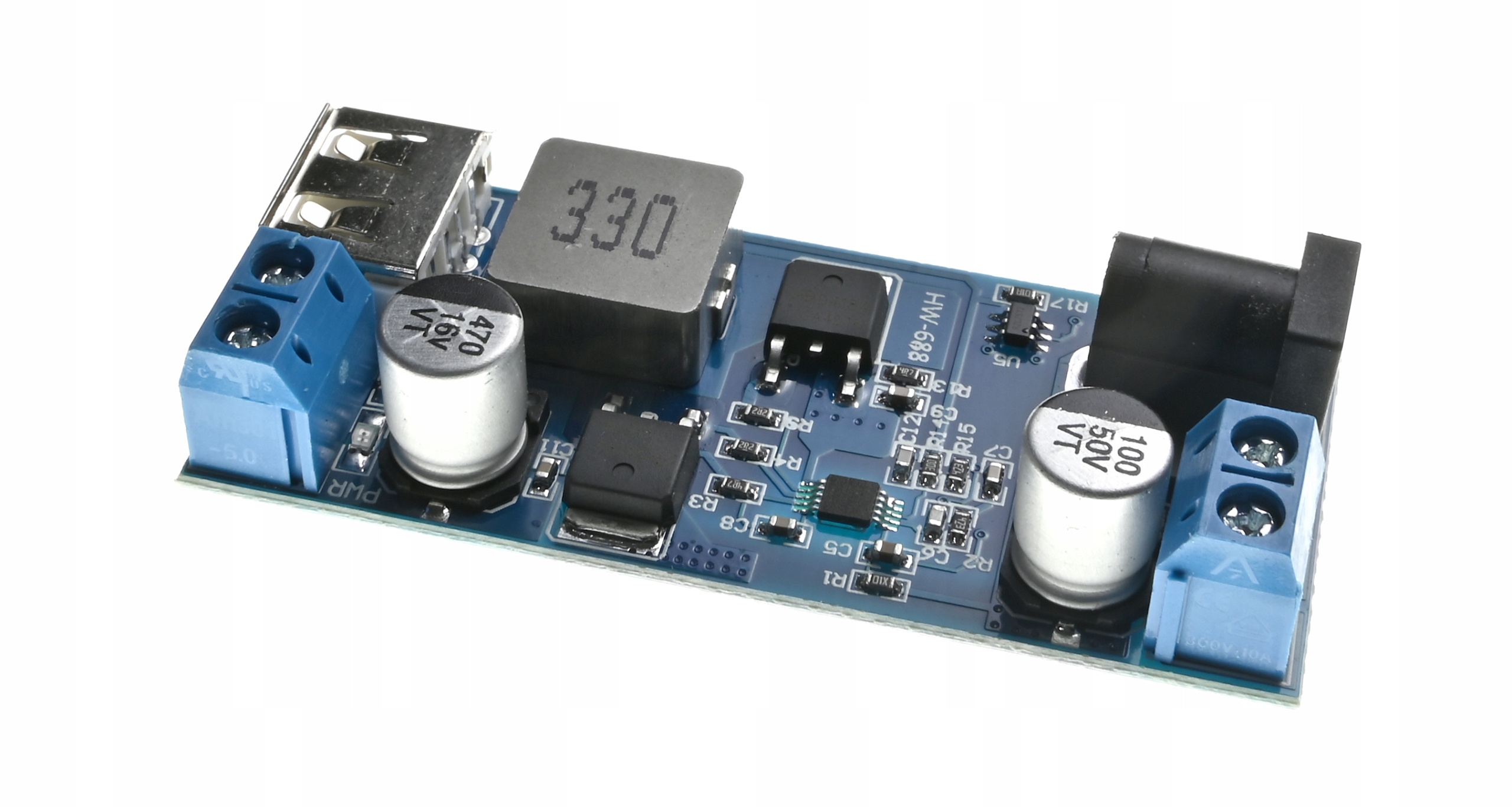

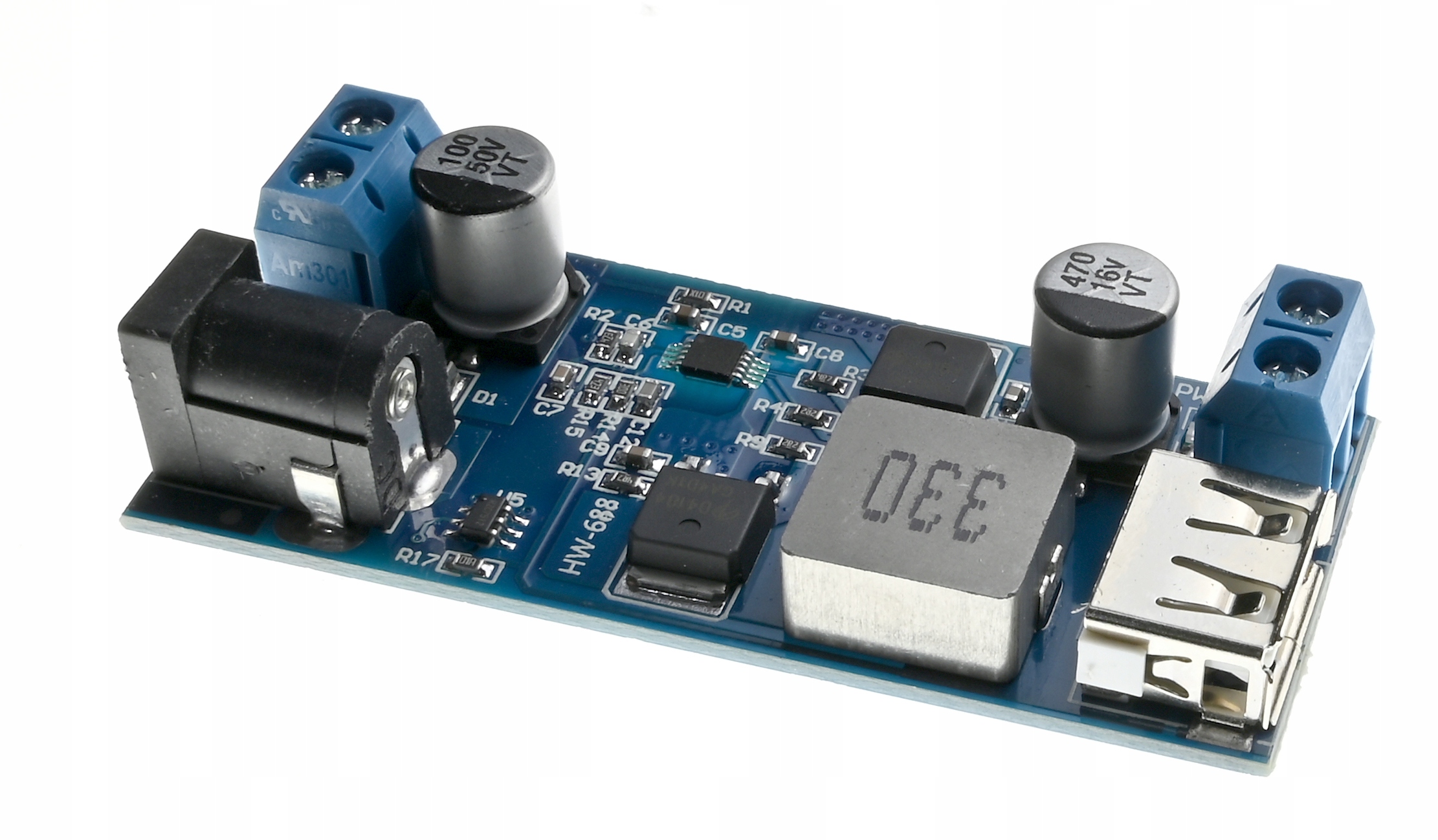

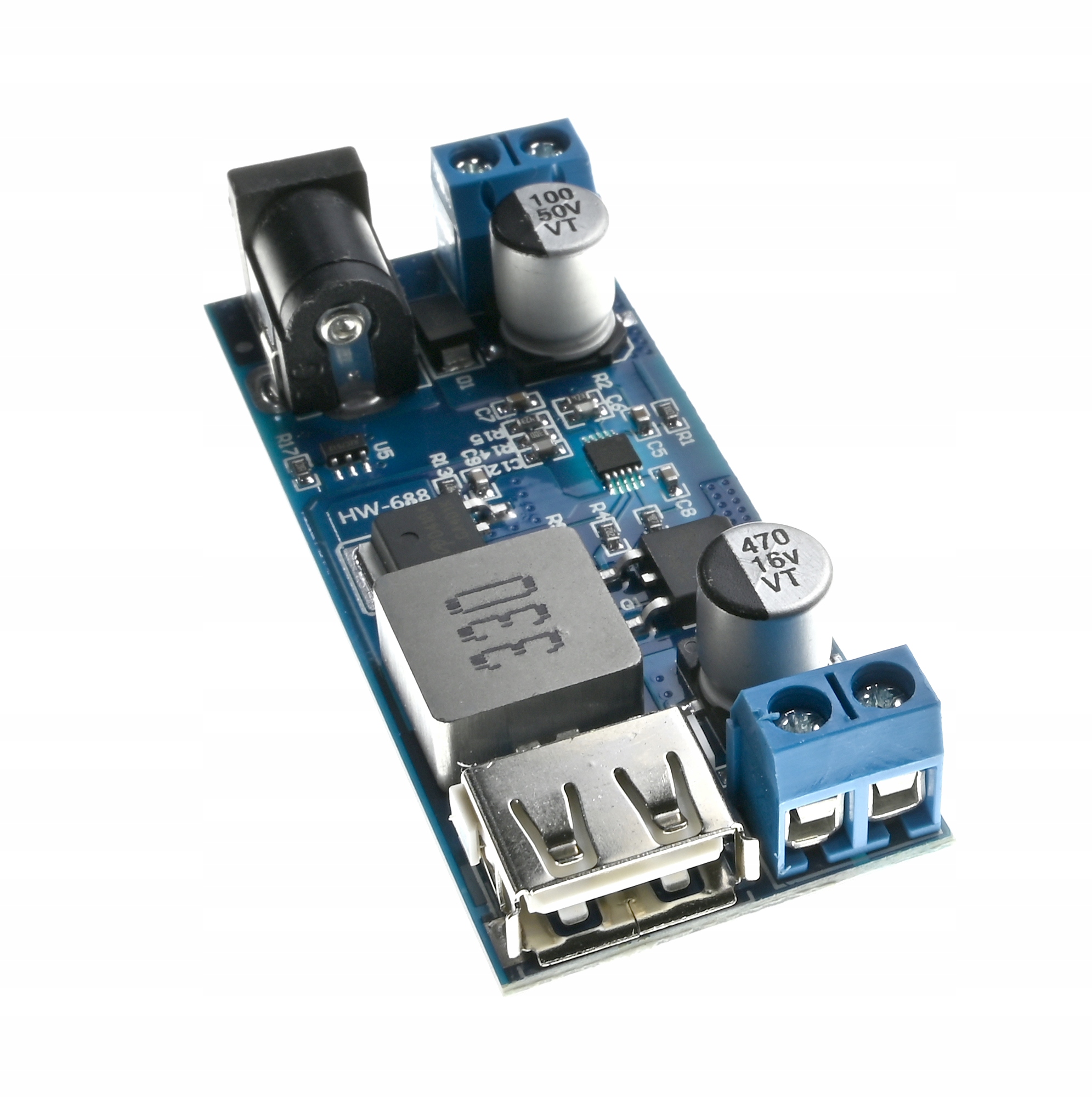

Przetwornica USB 5.2V step-down 9V - 36V USB-B

Przetwornica impulsowa typu step-down, która umożliwia stabilne zasilanie urządzeń napięciem 5V przy wejściu w zakresie od 9V do 36V. Dzięki synchronizowanemu prostownikowi i rozbudowanej funkcjonalności (złącze USB, terminale śrubowe, gniazdo DC) doskonale sprawdza się w systemach zasilania mikrokontrolerów, modułów komunikacyjnych, urządzeń mobilnych i innych układów elektronicznych.

Moduł może stanowić podstawę do budowy ładowarki USB z akumulatora 12V lub 24V – np. do zastosowań motocyklowych lub samochodowych. Dzięki szerokiemu zakresowi napięcia wejściowego i wbudowanemu portowi USB z funkcją szybkiego ładowania sprawdzi się jako zasilacz dla telefonu, kamery GoPro i innych urządzeń mobilnych.

Cechy produktu:

✔ Szeroki zakres napięcia wejściowego: 9–36V DC

✔ Stabilne wyjście: 5.2V z maksymalnym prądem do 6A (zależnie od napięcia wejściowego)

✔ Zintegrowany port USB z układem rozpoznawania szybkiego ładowania (kompatybilny z Android/iOS)

✔ Wysoka sprawność dzięki układowi synchronizowanej prostownicy

✔ Zabezpieczenie przed odwrotnym podłączeniem zasilania

✔ Złącza śrubowe oraz standardowe gniazdo DC (5.5×2.1 mm)

✔ Dioda sygnalizacyjna pracy

Specyfikacja techniczna:

✔ Napięcie wejściowe: 9–36V DC

✔ Napięcie wyjściowe: 5.2V

✔ Maks. prąd wyjściowy:

• 6A przy 9–24V (30W)

• 5A przy 24–32V (25W)

• 3.5A przy 32–36V (18W)

✔ Wymiary: 63 × 27 × 10 mm

✔ Masa: 22 g

Zastosowanie:

✔ Zasilanie modułów Arduino, ESP32, Raspberry Pi

✔ Ładowanie urządzeń mobilnych z portu USB

✔ Systemy automatyki i sterowania

✔ Zasilanie kamer, czujników, przekaźników

✔ Przenośne źródła zasilania do projektów DIY

Moduł nadaje się do budowy np. ładowarki motocyklowej. Warto go dobrze zabezpieczysz – przede wszystkim mechanicznie i elektrycznie (obudowa, filtr LC, bezpiecznik). Z drobnymi dodatkami będzie solidną i tanią bazą do ładowarki USB.

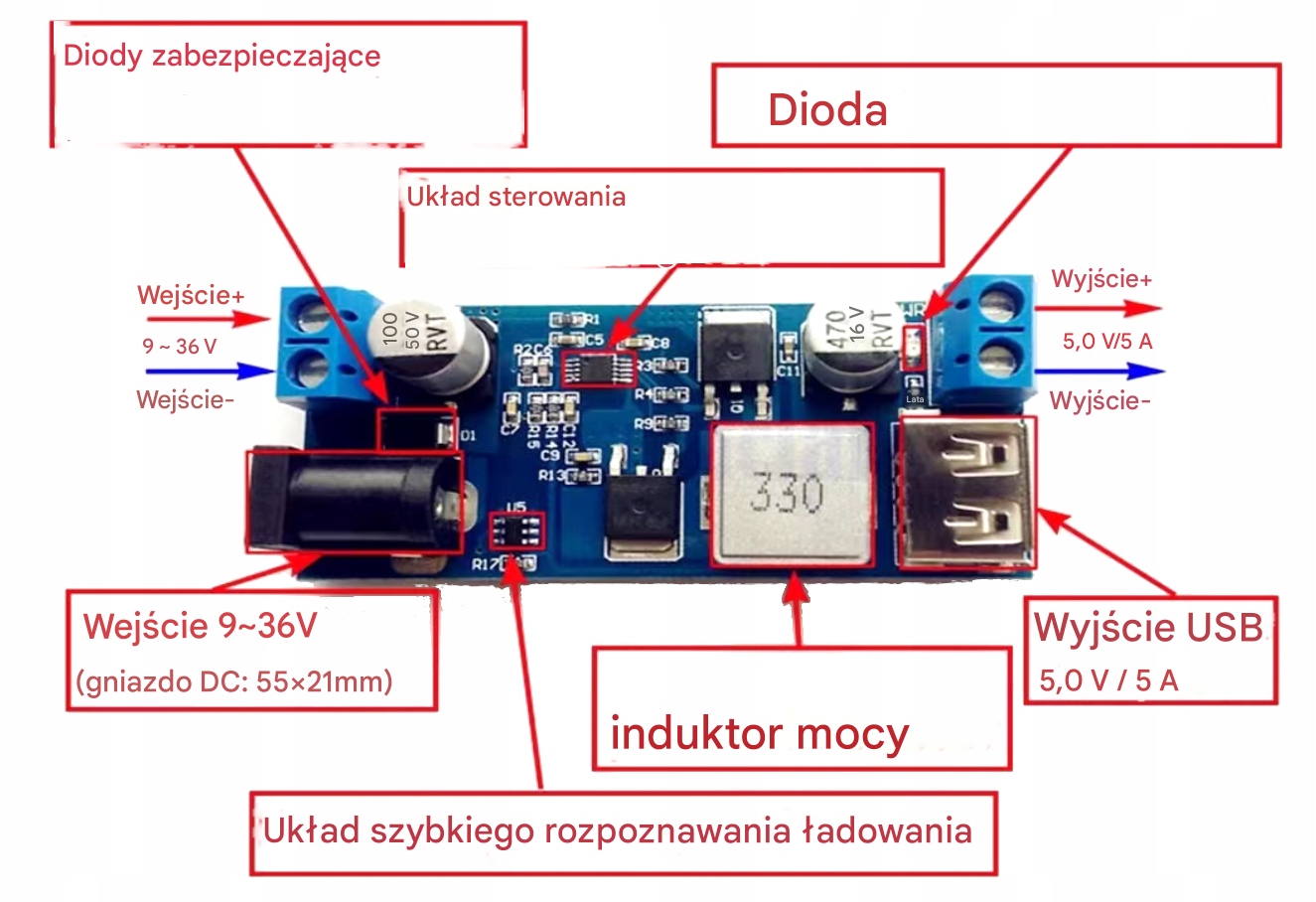

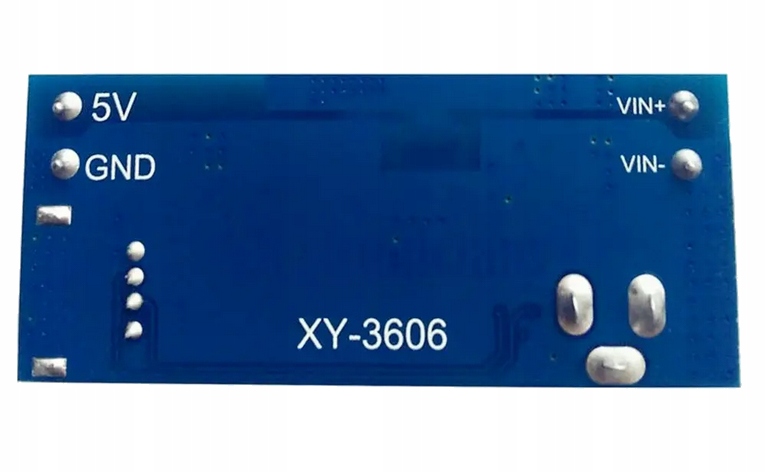

Podłączenie:

✔ DC+ (VCC) → 9–36V

✔ DC– (GND) → GND

✔ OUT+ → 5V

✔ OUT– → GND

✔ USB – wyjście 5V z funkcją szybkiego ładowania

Produkt jest komponentem elektronicznym przeznaczonym wyłącznie do montażu przez osoby wykwalifikowane lub pod ich nadzorem. Użytkownik końcowy jest odpowiedzialny za zgodność instalacji z lokalnymi przepisami i normami bezpieczeństwa. Producent nie ponosi odpowiedzialności za niewłaściwe użycie lub instalację.
