Płytka ESP32-C3 Super Mini WiFi Bluetooth

ESP32 C3 Super Mini to zaawansowana minipłytka rozwojowa IoT, która wykorzystuje układ Espressif ESP32-C3 obsługujący WiFi i Bluetooth. Zbudowana na 32-bitowym procesorze RISC-V z FPU. Oferuje doskonałe parametry RF i wspiera protokoły IEEE 802.11 b/g/n WiFi oraz Bluetooth 5 (LE), sprawdzając się doskonale w zastosowaniach bezprzewodowych. Wyjątkową cechą tej płyty jest zewnętrzna antena, która znacznie wzmacnia siłę sygnału. Zapewnia bogaty zestaw interfejsów z 11 cyfrowymi wejściami/wyjściami (PWM) i 4 analogowymi wejściami/wyjściami (ADC), a także czterema interfejsami szeregowymi, w tym UART, I2C i SPI. Dodatkowo wyposażona jest w przycisk resetowania oraz trybu bootloadera.

• Wydajny procesor: 32-bitowy RISC-V pracujący do 160 MHz.
• WiFi: Protokół 802.11b/g/n, 2,4 GHz, z wsparciem dla różnych trybów pracy.
• Bluetooth: Wersja 5.0.
• Niski pobór mocy: Zużycie energii w trybie głębokiego uśpienia wynosi około 43 μA.
• Bogate zasoby: 400 KB SRAM, 384 KB ROM, 4 MB flash wbudowne w układ SoC.
• Rozmiar: Bardzo mały, zbliżony wielkością do kciuka (22,5 x 18 mm).
• Bezpieczeństwo: Zaawansowane funkcje, w tym akcelerator Crypto z AES-128/256.

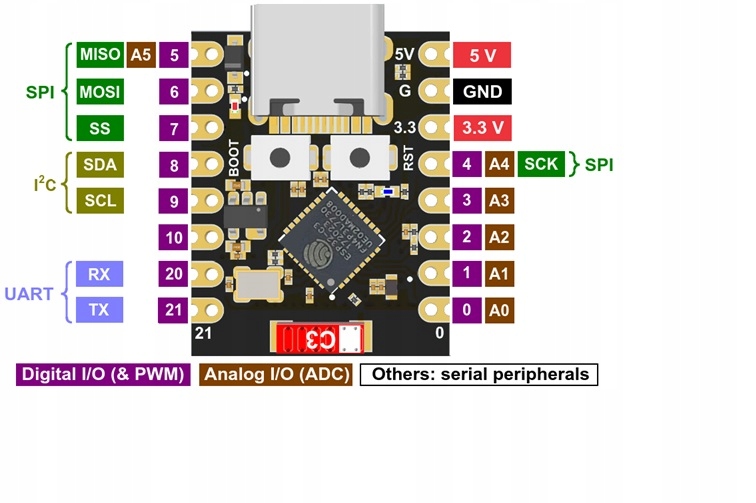

• Interfejsy: Wiele opcji połączenia, w tym I2C, SPI, UART, GPIO, ADC.
• LED: Wbudowane niebieskie światło LED (Pin GPIO8).

Płytka umożliwia łatwe podłączenie zewnętrznego zasilania (3,3 ~ 6 V), co daje jeszcze większą elastyczność w projektowaniu aplikacji. Warto zauważyć, że wybór między USB a zewnętrznym zasilaniem wymaga uwagi, ponieważ nie mogą być używane jednocześnie.

Dane techniczne:

• Model chipa: ESP32C3FN4
• Procesor: 32-bitowy RISC-V pracujący do 160 MHz.
• Pamięć:

  400 KB SRAM

  384 KB ROM

  4 MB Flash

• WiFi: protokół 802.11b/g/n, 2,4 GHz

  obsługiwane tryby: Station, SoftAP, SoftAP+Station, tryb mieszany

• Bluetooth: Bluetooth 5.0 Low Emergy
• Pobór mocy w trybie głębokiego uśpienia: ok. 43 μA
• Interfejsy:

  1 x I2C

  1 x SPI

  2 x UART

  11 x GPIO (PWM)

  4 x ADC

• Funkcje bezpieczeństwa: akcelerator sprzętowy Crypto obsługujący AES-128/256, haszowanie, RSA, HMAC, podpisy cyfrowe i bezpieczny rozruch
• Wbudowana dioda LED (Pin GPIO8).
• Wymiary: 24 x 18 x 4 mm
• Waga: 2.30 g
• Goldpiny do wlutowania w zestawie
