Konwerter USB-UART RS232 TTL PL2303HX z Kablem do Programowania Windows

Konwerter USB-UART RS232 TTL PL2303HX

Najnowszy moduł konwertera z wyjściem USB - UART - RS232. Teraz kompatybilny z Windows 7/ 8/ 8.1. Wersja z czerwoną płytką bez kwarcu. Umożliwia ona programowanie płytek AVR (np. MultiWii) oraz innych z wejściem RS232/ TTL które nie posiadają na swojej płycie złącza USB.

• Kontroler oparty na najnowszym układzie PL2303TA - układ wspiera teraz najnowsze systemy operacyjne Windowsa
• PL2303TA jest w stanie osiągnąć wyższą wydajność w porównaniu do tradycyjnych UART (na starych chipach)
• Do podłączeń wystarczy zastosować GND, TXD, RXD
• Bardzo ważne jest właściwe podłączenie do płyty głównej - inne podłączenie może spowodować uszkodzenie elektroniki płyty lub FTDI.
• Przeznaczone do wszelkich płyt z wejsciem TTL/ RS232 (TX/RX)
• Windows 8 / 8.1 nie są obsługiwane w starych PL-2303HXA i wersji PL-2303X - jak sobie poradzić z nowymi systemami i konwerterem opisaliśmy Konwerter USB - UART - TTL PL2303 - jak wgrać sterownik.
• Windows 98 i Windows ME - sterownik jest wycofany i nie jest już przewidziany.

Cechy PL2303 UART / RS232:

• Kompatybilny z Win XP / Vista / 7 / 8/ 8.1
• PL2303 zapewnia wygodne rozwiązanie dla podłączenia pełnego dupleksu asynchronicznego urządzenia szeregowego RS232
• PL2303 posiada sterowniki które symulują tradycyjny port COM na większości systemów operacyjnych umożliwiających istniejących aplikacji opartych na porcie COM w prosty sposób komunikować się z urządzeniem.

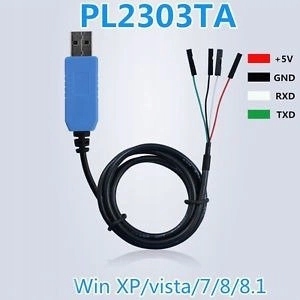

Oznaczenia kolorów wyprowadzeń:

• Czerwony +5 V
• Czarny GND
• Biały RXD
• Zielona TXD

kompatybilny z USB 1.1 i 2.0 prędkość do 12Mbps napięcie zasilania: 5V zabezpieczenie przeciążeniowe: 500mA wtyk USB typ A

Zastosowanie USB-UART PL2303 do innych urządzeń:

• Single-chip rozwiązanie modernizacji urządzeń Legacy RS232 do interfejsu USB
• Konwerterów USB na RS232 / Kable / klucze
• Prywatny Infotainment / Media Player dokująca USB Interface
• Komórkowych / PDA USB Kabel interfejsu transferu danych
• Serial-over-IP Rozwiązanie Wireless
• USB kreskowych / Czytniki kart
• GPS / Nawigacja Interfejs USB
• W punktach sprzedaży (POS) Terminale / Drukarki
• Stacja dokująca do PC / dokujące
• Industrial / Oprzyrządowanie / Automatyka Interfejs USB
• Modem USB / bezprzewodowa / USB interfejsu ZigBee
