Zestaw do grzania wody w bojlerach 3000W 6xPV

Zestaw składa się z 6 paneli monokrystalicznych PV JA Solar o mocy 500W każdy, przetwornicy ECO Solar Boost MPPT-3000 PRO oraz kompletnego okablowania o długości 40 metrów zakończonego z obu strony złączami MC4.

Zestaw zawiera klemy montażowe do paneli ułożonych w dwóch rzędach.

Przetwornica ECO Solar Boost MPPT-3000 PRO pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania rezystancyjnych urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.

System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 6 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym około 35V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe, itp.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 3.5kW, przetwornica posiada wyjście priorytetowe numer "1" oraz wyjście zależne numer "2".

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

PRZETWORNICA SŁUŻY TYLKO I WYŁĄCZNIE DO ZASILANIA GRZAŁEK.

UWAGA !    Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.

Przewody solarne posiadają zaprasowane złącza MC4. Wystarczy tylko podłączyć przygotowane przewody.

Конвертер в такие как:

• напряжение системы панели PV
• ток, генерируемый панелями PV
• мощность, передаваемая на выходе
• общая энергия, произведенная в день текущий
• общая энергия, произведенная в предыдущий день
• всего произведено энергия (измеряется с первого включения)

Кроме того, на дисплее представлены в форме

PARAMETRY Przetwornicy:

• Napięcie wejściowe [VDC]: 120 do 350 (VDC)
• Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
• Moc maksymalna: 3.5 kW
• Funkcja MPPT: TAK
• Połączenie paneli PV: Szeregowe, lub szeregowo równoległe
• Przebieg napięcia na wyjściu: Modyfikowany sinus
• Wyjście VAC Nr 1: Priorytetowe
• Wyjście VAC Nr 2: Zależne *
• Zabezpieczenie pod/nadnapięciowe: TAK
• Zabezpieczenie termiczne: TAK
• Zabezpieczenie przeciążeniowe: TAK
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >96%
• Chłodzenie: Aktywne
• Złącze zasilania: Złącze MC4
• Gniazdo wyjściowe 230V: 2 x E (z bolcem)
• Obudowa: Aluminium
• Stopień ochrony (IP): IP21
• Wymiary LxWxH [mm]: 320x272x96
• Waga [kg]: 3.25 kg

Panele JA Solar 500W BIFACIAL

PARAMETRY PANELI:

• Moc maksymalna Pmax: 500W
• Napięcie jałowe Voc: 43,85V
• Prąd zwarciowy Isc: 14,42A
• Napięcie mocy maksymalnej: 36,91V
• Natężenie mocy maksymalnej: 13,55A
• Sprawność: 22,6 %
• Wymiary: 1953x1134x30 mm
• Waga: 27,3kg
• Ogniwa: Monokrystaliczne
• Szyba przód/tył

Zestaw zawiera:

• 6 x monokrystaliczne panele PV 500W JA Solar
• Przetwornica Solarna ECO Solar Boost MPPT-3000 PRO
• komplet przewodów 40 metrów ze złączami (40 mb czerwonego + 40 mb czarnego)

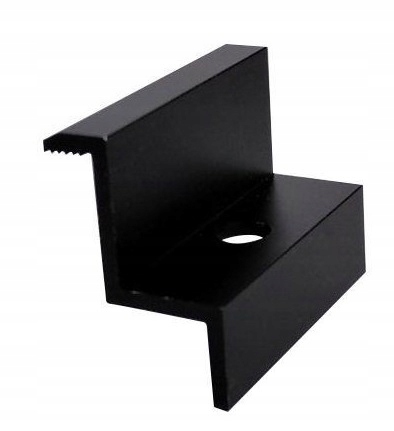

• klemy mocujące końcowe - 8 szt

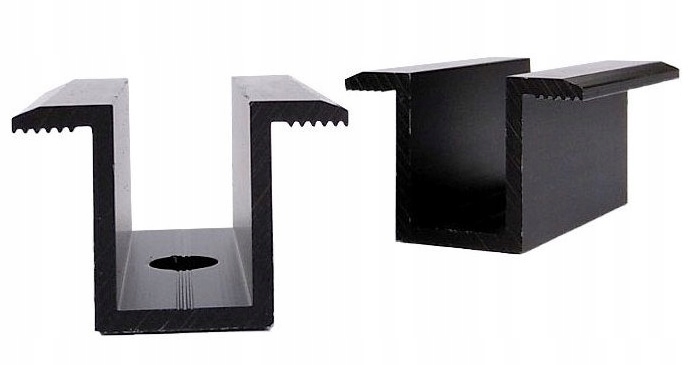

• klemy mocujące środkowe - 8 szt

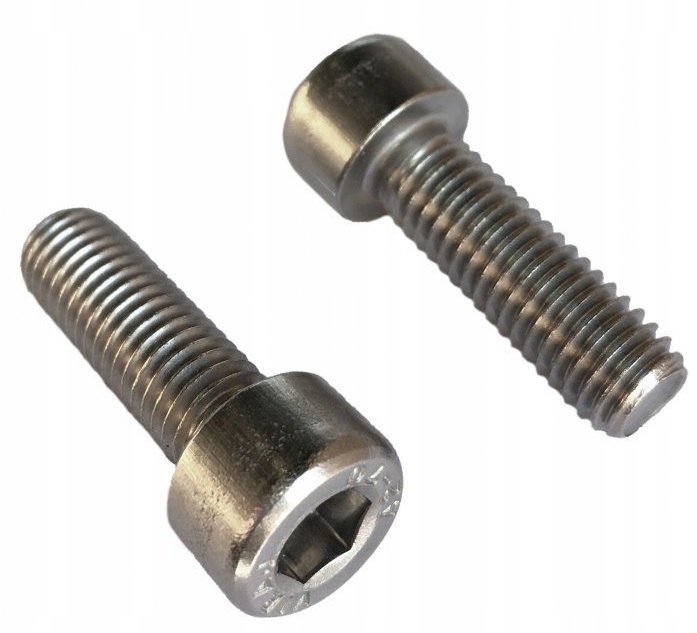

• śruby imbusowe M8 x 30 mm - 16 szt
• instrukcję instalacji

Transport na palecie

Dla zapewnienia maksymalnego bezpieczeństwa podczas transportu zestaw wysyłany jest na palecie.
