Czujnik Dotykowy Pojedynczy TTP223 14x11mm Touch Sensor do AVR i DIY

⭐Czujnik Dotykowy Pojedynczy TTP223 14x11mm✨

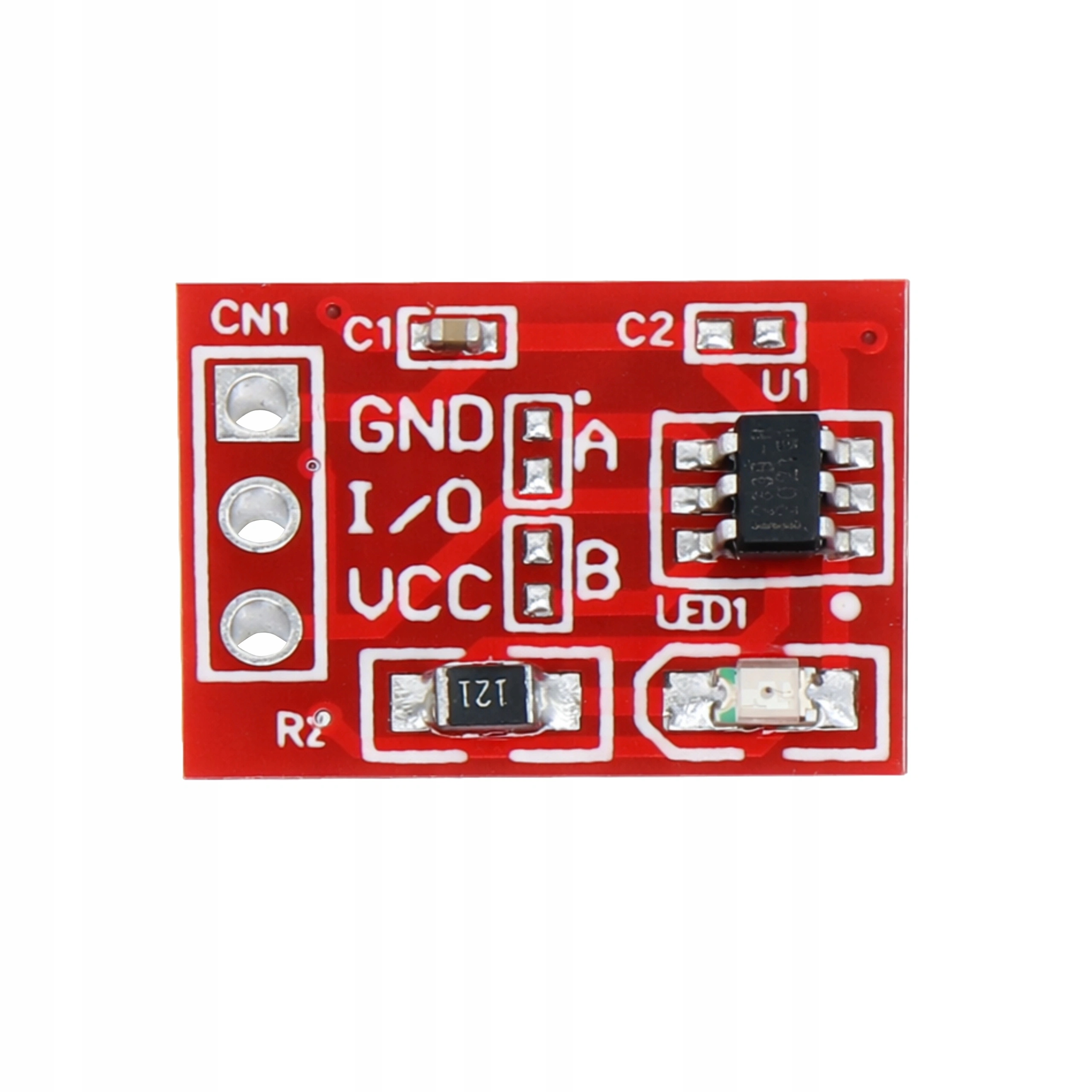

• ✅ Miniaturowy czujnik dotykowy na układzie TTP223 do zastosowań elektronicznych.
• ✅ Wysyła sygnał logiczny przy wykryciu dotyku – idealny jako przycisk dotykowy.

⭐⭐⭐⭐⭐

Wbudowana dioda LED informuje o wykryciu dotyku pola "TOUCH". Może pełnić funkcję włącznika, przycisku lub detektora kontaktu fizycznego.

✨ Najważniejsze Zalety:

✅ Układ TTP223 – sprawdzony i popularny w projektach mikrokontrolerowych

✅ Niskie zużycie energii – energooszczędny tryb pracy

✅ Szybka reakcja – czas reakcji na dotyk to tylko około 60 ms

✅ Sygnalizacja LED – wbudowana dioda sygnalizująca aktywność

✅ Kompaktowy rozmiar – idealny do projektów DIY i małych urządzeń

✅ Zmienna czułość – możliwość regulacji poprzez zmianę kondensatora C1

⭐ Specyfikacja Techniczna:

• Napięcie zasilania: 2 – 5,5 V DC
• Układ sterujący: TTP223
• Czas reakcji: ok. 60 ms
• Sygnalizacja: dioda LED
• Wymiary płytki PCB: 14 mm x 11 mm

❓ Najczęściej Zadawane Pytania (FAQ)

Do czego można użyć czujnika?

Może pełnić funkcję dotykowego przycisku, klawiatury lub detektora dotyku w projektach mikrokontrolerowych.

Jakie napięcie zasila czujnik?

Czujnik działa w zakresie od 2 V do 5,5 V DC.

Jak zmienić tryb działania czujnika?

Poprzez zmianę ustawienia zworek A i B (AB = 00, 01, 10, 11) można ustawić różne tryby wyjścia TTL.

✅ Tryby Wyzwalania:

• AB = 00: wyjście wysokiego poziomu TTL bez blokady
• AB = 01: samoblokujący wysoki poziom TTL (pamięć stanu)
• AB = 10: wyjście niskiego poziomu TTL bez blokady
• AB = 11: samoblokujący niski poziom TTL (pamięć stanu)

Czułość: zależna od wartości kondensatora C1 – im niższa wartość, tym wyższa czułość.
