Moduł przekaźnikowy Modbus RTU (C)

Kod producenta SKU:30460

Dodatkowe informacje, opis, konfiguracja na stronie https://www.waveshare.com/wiki/Modbus_RTU_Relay_(C)

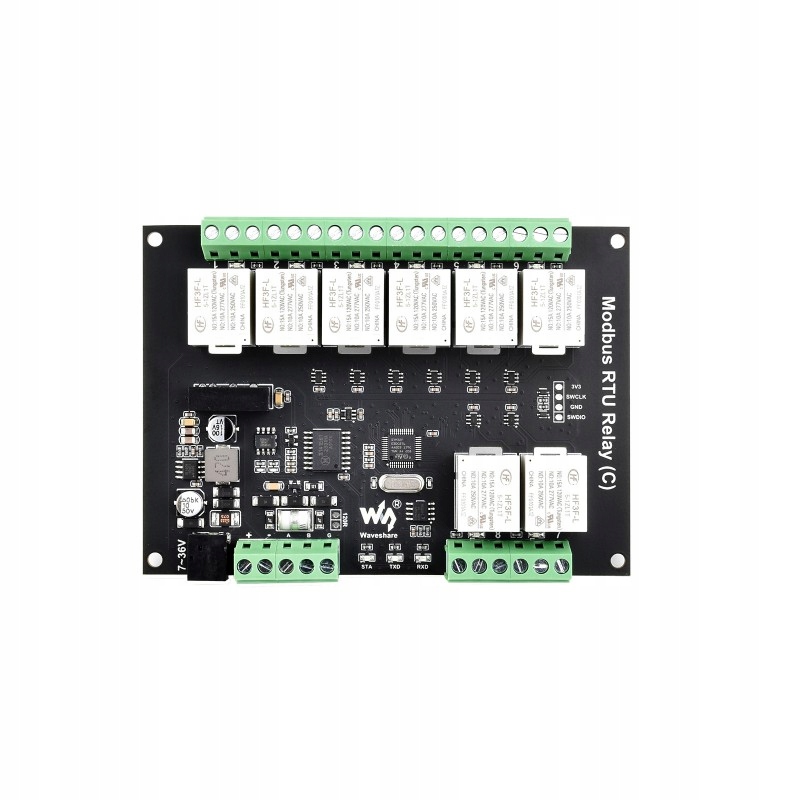

Moduł przekaźnikowy Modbus RTU (C) to przemysłowe urządzenie zawierające 8 kanałów przekaźnikowych o charakterystyce bistabilnej (latching), sterowane poprzez interfejs RS-485 zgodny z protokołem Modbus RTU. Dzięki zastosowaniu latching‐relay, każdy przekaźnik zachowuje swój ostatni stan (załączony/wyłączony) nawet po utracie zasilania, co minimalizuje ryzyko niepożądanych zmian stanu w kluczowych aplikacjach automatyki.

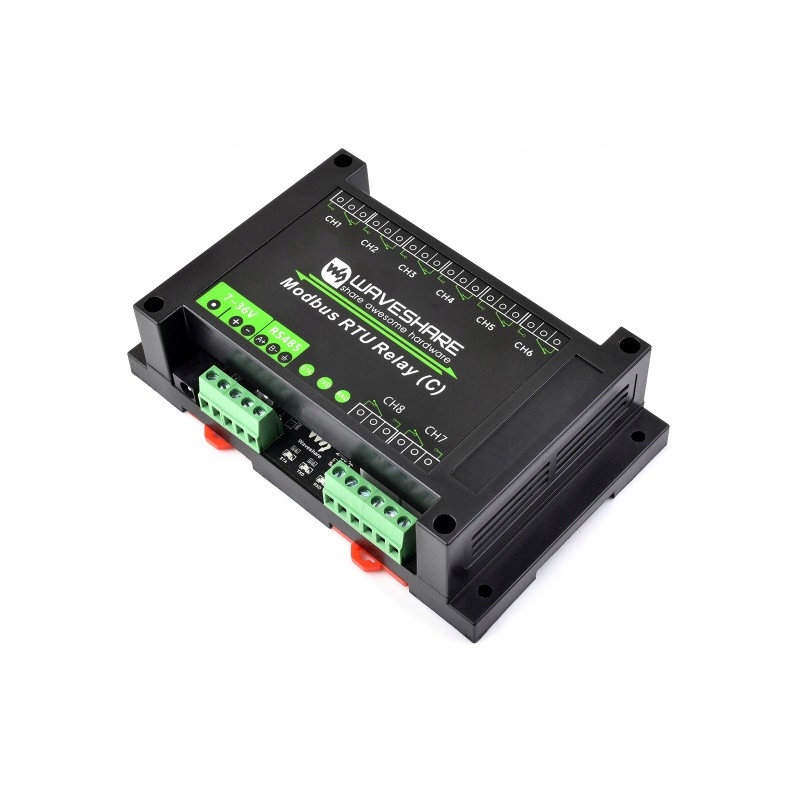

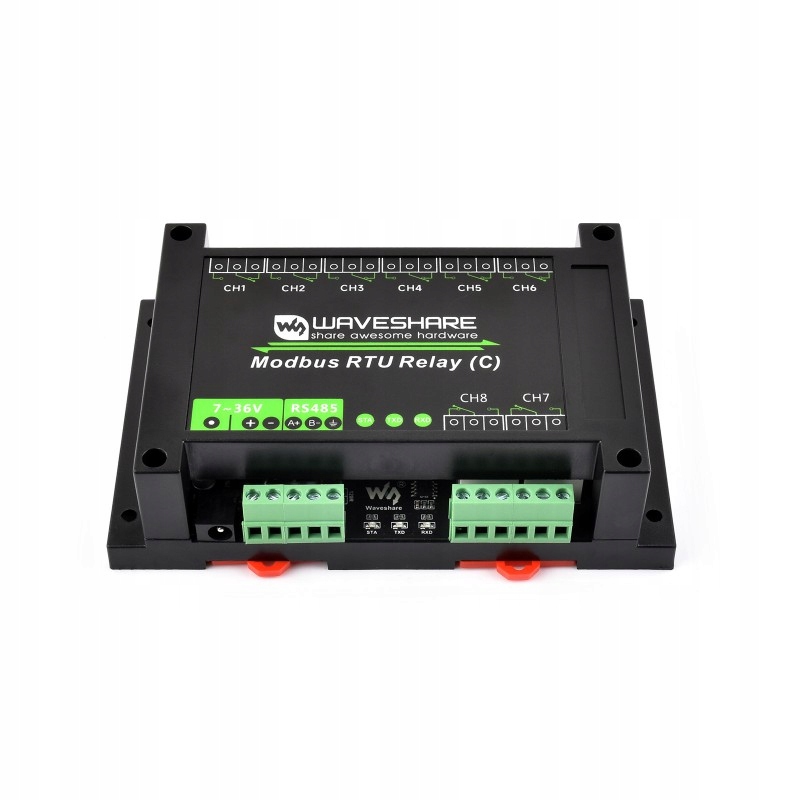

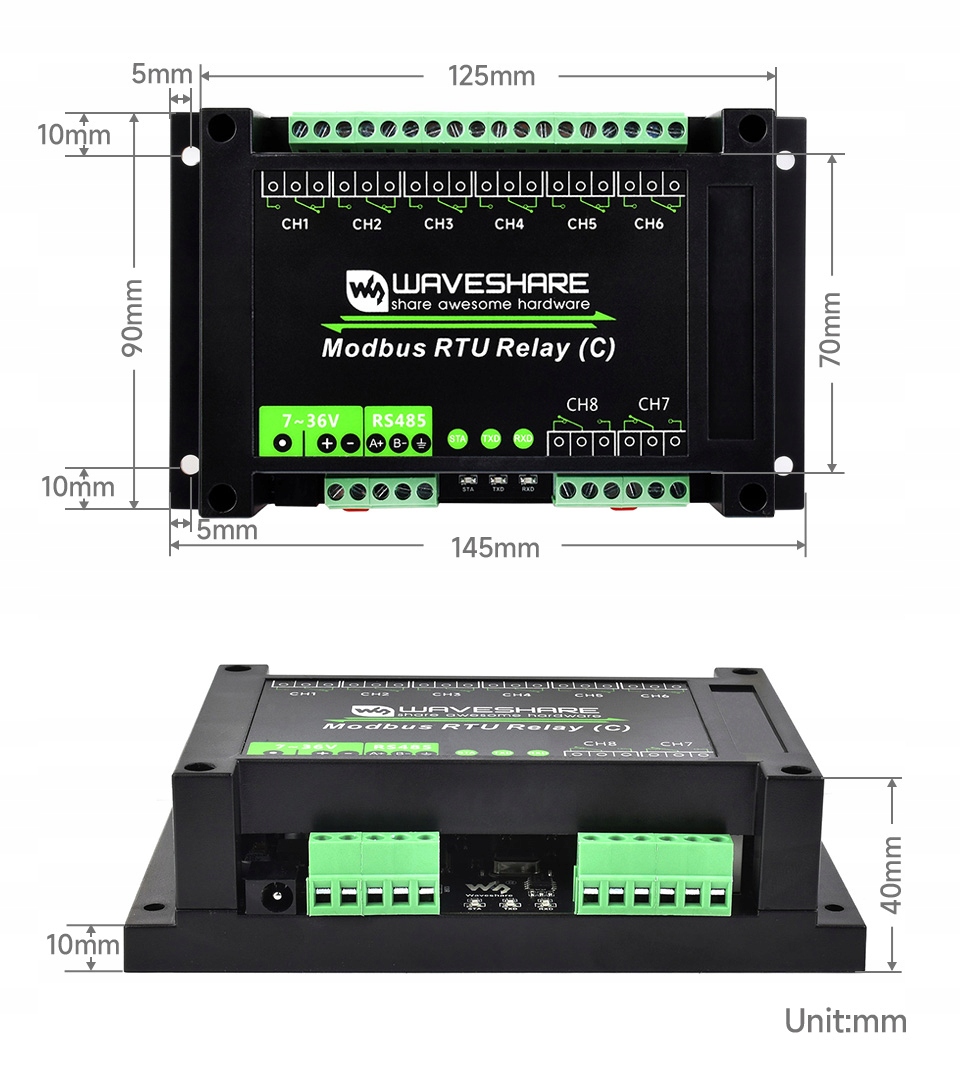

Moduł jest osadzony w wytrzymałej obudowie ABS, przystosowanej do montażu na szynie DIN TS35, co ułatwia instalację w szafach sterowniczych i rozdzielnicach. Wbudowane układy ochronne (izolacja magnetyczna, optoizolatory, diody TVS) zabezpieczają zarówno sekcję przekaźnikową, jak i interfejs RS-485 przed przepięciami oraz zakłóceniami elektromagnetycznymi.

1. Przekaźniki bistabilne (latching) – 8 kanałów Każdy przekaźnik (1NO + 1NC) utrzymuje swój stan po zaniku zasilania, dzięki czemu w razie awarii zasilania nie dochodzi do przypadkowego przełączenia wyjść. Maksymalna obciążalność styków: 10 A przy 250 VAC lub 10 A przy 30 VDC.Waveshare
2. Wskaźniki LED MCU (zielona) – sygnalizuje poprawną pracę mikrokontrolera. RS-485 Tx/Rx (pomarańczowo-czerwone) – pokazują aktywność transmisji danych, co ułatwia diagnostykę.
3. Funkcja „flash” (timer) Możliwość zaprogramowania czasowego załączenia pojedynczego przekaźnika (np. włącz na 1 s, wyłącz – bez konieczności dodatkowego oprogramowania).

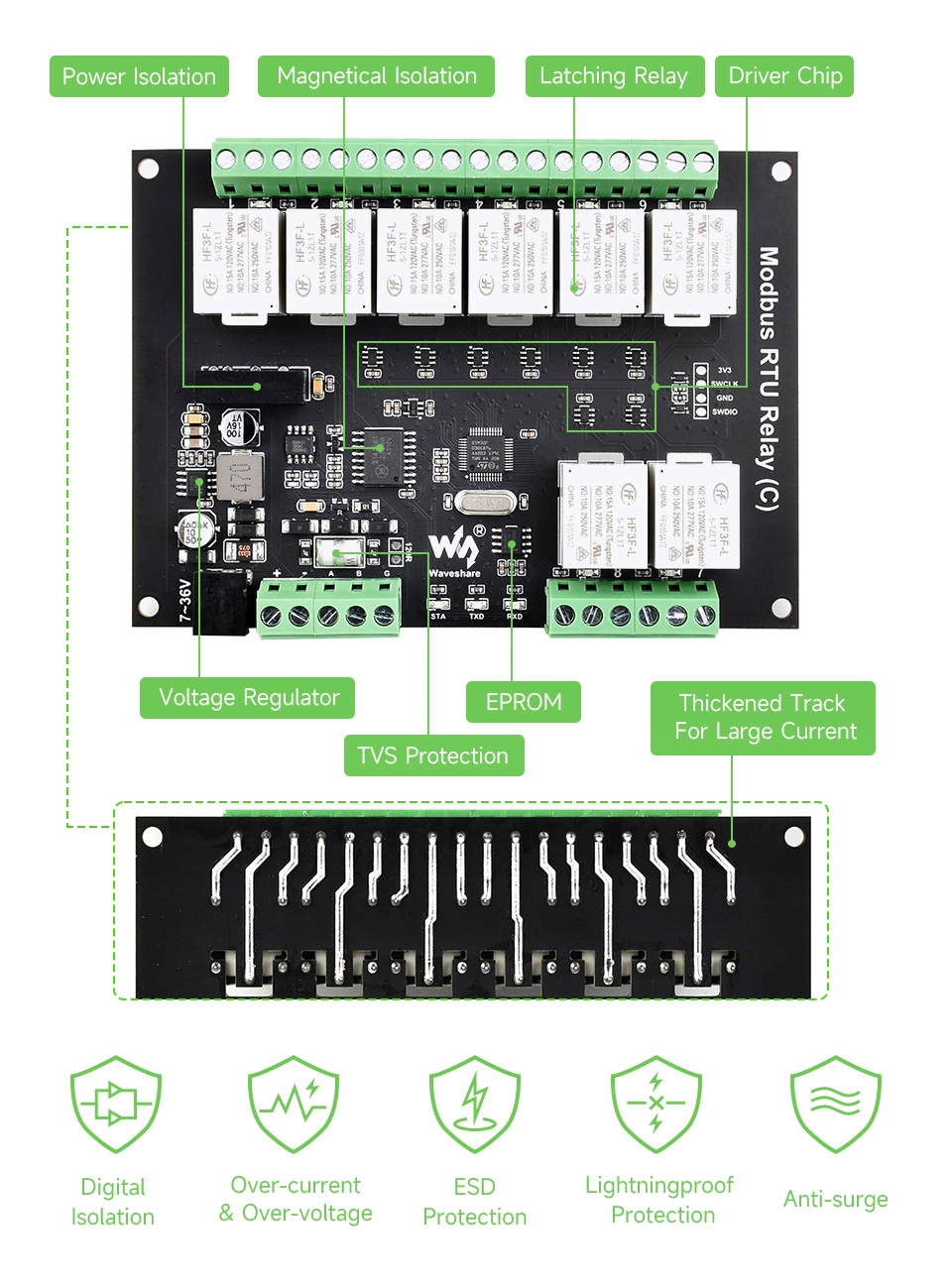

Izolacja i zabezpieczenia:

• Izolacja unibody power – separacja zasilania sekcji logicznej od sekcji przekaźnikowej, co eliminuje potrzeby stosowania dodatkowego zasilacza izolowanego.
• Magnetyczna izolacja ADI – znacząco ogranicza zakłócenia elektromagnetyczne oraz obniża zużycie energii.
• Optoizolacja linii sterującej – zabezpiecza układ przed przepięciami z obwodów wysokiego napięcia.
• Diody tłumiące TVS na linii zasilania i liniach sygnałowych – ochrona przed skokami napięcia i wyładowaniami elektrostatycznymi.
• Ochrona przed odwrotną polaryzacją – zabezpiecza moduł w przypadku nieprawidłowego podłączenia zasilania.

Interfejs komunikacyjny RS-485 z protokołem Modbus RTU

• Szeroki zakres parametrów transmisji: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps (domyślnie 9600, N, 8, 1).

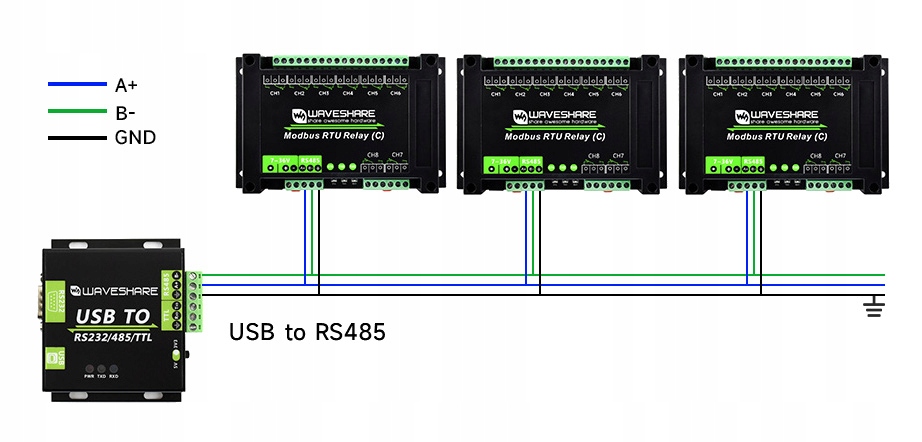

• Adresacja urządzenia w zakresie 1–255 (adres „0” to broadcast). Możliwość kaskadowania wielu modułów na jednej magistrali.

for reference only, the USB TO RS232/485/TTL converter is Not included

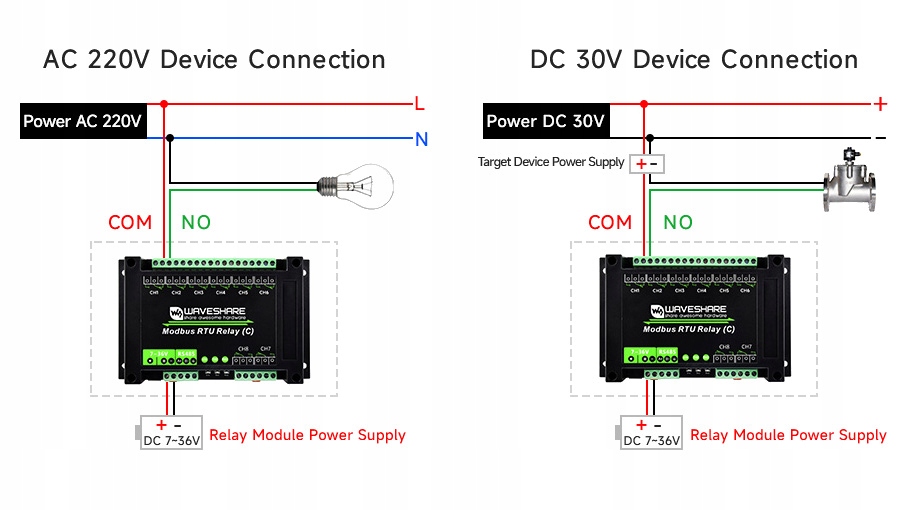

Połączenia przekaźników i obciążalność styków

Moduł wyposażony jest w 16 niezależnych przekaźników typu SPDT (zmiana stanu przełącznika) z wygodnymi zaciskami śrubowymi do podłączania przewodów:

• Maksymalne obciążenie styków: do 10 A przy 250 VAC lub 30 VDC
• Typ styków: przełączne (common–NO–NC), co pozwala na realizację zarówno funkcji włącz/wyłącz, jak i przełączania obwodów
• Zaciski śrubowe: bezpośrednie przyłącze przewodów o przekroju do 2,5 mm²

Dzięki wysokiej wytrzymałości styków oraz solidnej konstrukcji zacisków, moduł doskonale sprawdzi się przy sterowaniu obciążeniami takimi jak silniki, grzałki czy oświetlenie przemysłowe.
