Rejestrator sieciowy PX-NVR1681H IP IPOX BASIC Series

Najważniejsze cechy rejestratora

Rejestrator AI 4K PX-NVR1681H zaprojektowany został do kompleksowej obsługi monitoringu opartego o 16 kamery IP. Urządzenie pochodzi z najnowszej serii rejestratorów IPOX AI, gdzie wykorzystany został specjalny algorytm sztucznej inteligencji (Deep Learning), który umożliwia wykrywanie ludzkiej twarzy i klasyfikację obiektu oferowane bezpośrednio z rejestratora.

Wysoki bitrate wejściowy 160 Mbps pozwala na skuteczną współpracę z kamerami o rozdzielczości do 8Mpx oraz zapewnia stabilną pracę nawet w rozbudowanym systemie monitoringu. Obraz rejestrowany przez urządzenie może być archiwizowany na jednym dysku HDD o pojemności 12TB.

Zarządzanie urządzeniem odbywa się z poziomu funkcjonalnego i rozbudowanego menu, które umożliwia pełne wykorzystanie potencjału systemu zabezpieczeń opartego o rozwiązania marki IPOX.

Ułatwione korzystanie z rejestratora zapewnia wbudowana usługa DDNS oraz system P2P, a automatyczna synchronizacja czasu sprawi, że nagrania będą w pełni spójne między sobą.

Rejestrator obsługuje również popularne protokoły ONVIF oraz RTSP, które umożliwiają współprace niemal z każdą dostępną na rynku kamerą IP. W urządzeniu zastosowano najnowszą metodę kompresji - SMART H.265, która pozwala na dodatkową redukcję zapotrzebowania na pasmo i przestrzeń dyskową do zapisu obrazu.

Atutem rejestratora jest również bezpośrednia możliwość zarządzania funkcjami kamer Fisheye, AI, ANPR (LPR), czy PTZ. Nowością zastosowaną w rejestratorze jest obsługa alarmów łączonych, gdzie do wywołania działania wymagane jest spełnienie założonego warunku np. uruchomienie detekcji ruchu połączone z naruszeniem strefy.

Opis

Najważniejsze cechy:

• wejścia wideo: 16x kanałów IP
• wyjścia wideo: 1x VGA, 1x HDMI (4K UHD)
• maks. rozdzielczość nagrywania: 3840×2160 (8Mpx)
• maks. bitrate: 112Mbit (wej.), 112Mbit (wyj.)
• format kompresji: H.265/H.264 dual-stream
• wejście audio: 1/1 (RCA)
• interfejs sieciowy: 1x Ethernet RJ45 10/100Mbps
• obsługa dysków: 1x HDD Sata III (max. 12TB)
• wsparcie dla kamer z wbudowaną analityką obrazu
• zgodność ze standardem: ONVIF, RTSP
• obsługa połączeń P2P
• odtwarzanie w trybie lokalnym max. do 16 kanałów
• podział okien w trybie lokalnym: 1/4/9/16/1+5/1+7
• rejestracja dźwięku z 16 kamer IP
• integracja z kasami fiskalnymi (POS)
• współpraca z aplikacją NVMS 2.0 LITE
• dwustrumieniowość: główny i extra
• technologia S.M.A.R.T.

pogląd obrazu:

• przeglądarki internetowe: IE, Chrome, Edge, Opera, Firefox itp.
• urządzenia mobilne z systemami: iOS, Android

Nowoczesny rejestrator sieciowy NVR

Rejestrator PX-NVR1681H to nowoczesne rozwiązanie sieciowe stworzone do całodobowej, kompleksowej obsługi i zarządzania całodobowymi systemami monitoringu IP. Urządzenie sygnowane logiem marki IPOX wchodzi w skład zaawansowanych technologicznie rejestratorów cyfrowych NVR umożliwiających nieprzerwaną rejestrację obrazu z ochranianych miejsc i obiektów. Dzięki swojej niezawodności, wysokiej jakości wykonania oraz zastosowaniu szeregu innowacyjnych technologii i użyciu bardzo dobrych podzespołów bazowych rejestrator stanowi idealne rozwiązanie dla budowy profesjonalnych struktur monitoringu umożliwiających wszechstronny nadzór nad wizyjnymi systemami zabezpieczeń. Dodatkowo zastosowanie nowego oprogramowania poszerza możliwości rejestratora o nowe, wcześniej niedostępne funkcje. Wysokowydajny rejestrator NVR marki IPOX to bez wątpienia solidny fundament nowoczesnego systemu kontroli wizyjnej, który zwiększa poczucie bezpieczeństwa i zapewnia niezastąpioną ochronę osób i miejsc objętych dozorem.

W rejestratorze zastosowano najnowsze rozwiązania techniczne, które stosuje się obecnie w systemach nadzoru wizyjnego. Samo zarządzanie urządzeniem odbywa się z poziomu funkcjonalnego i rozbudowanego menu, które umożliwia pełne wykorzystanie potencjału systemu zabezpieczeń opartego o rozwiązania marki IPOX. Ułatwione korzystanie z rejestratora zapewnia wbudowana usługa DDNS oraz system P2P, a automatyczna synchronizacja czasu sprawi, że nagrania będą w pełni zschynchronizowane między sobą. Dodatkowo wykorzystanie wielozadaniowego trybu pracy pentaplex umożliwia przeprowadzenie niezależnie wielu procesów w tym samym czasie. Rejestrator obsługuje również popularne protokoły ONVIF oraz RTSP, które umożliwiają współprace niemal z każdym dostępną na rynku kamerą IP.

Funkcjonalne menu w języku polskim

Za zarządzanie i konfigurację rejestratora odpowiedzialne jest menu urządzenia, które oparte zostało na niezawodnym, stabilnym i bezpiecznym systemie operacyjnym Linux. Zastosowanie takiego rozwiązania pozwoliło na stworzenie funkcjonalnego menu z pomocą którego zarówno instalator jak i użytkownik końcowy jest w stanie bez przeszkód ukształtować system monitoringu do własnych, indywidualnych potrzeb. Z poziomu menu lokalnego rejestratora administrator jest w stanie nadzorować uprawnienia przypisane poszczególnym użytkownikom, ustalić harmonogram nagrywania dla każdego z kanałów, wybrać odpowiedni protokół do sterowania kamerami obrotowymi oraz zdefiniować parametry współpracujących kamer. Możliwe jest także ustawienie przydatnych stref detekcji, masek prywatności i wielu innych rozwiązań ułatwiających codzienne zarządzanie całym systemem monitoringu.

Współpraca między rejestratorami

W menu urządzenia dostępne są dwie funkcje związane ze współpracą między rejestratorami marki IPOX. Pierwsza z funkcji obejmuje możliwość rejestracji i podglądu obrazu z innych rejestratorów IPOX, natomiast druga związana jest z zarządzaniem i konfigurowaniem parametrów rejestratora z poziomu jednego urządzenia bez potrzeby fizycznego dostępu do niego (np. dodawaniem kamer IP do konkretnego rejestratora). Warunkiem współpracy jest, w zależności od wybranej funkcji, posiadanie odpowiedniej wersji oprogramowania i praca w ramach jednej sieci lokalnej. Proponowane cechy urządzenia są ciekawym uzupełnieniem w zarządzaniu systemem monitoringu polecanym szczególnie w rozbudowanych sieciach wymagających złożonej obsługi np. w centrach handlowych, na lotniskach, dworcach, w zakładach karnych itp.

Obraz w rozdzielczości 4K

IPOX PX-NVR1681H to wysokiej klasy urządzenie, które umożliwia rejestrowanie i wyświetlanie obrazu w ultra wysokiej rozdzielczości 4K. Rejestrator posiada na wyposażeniu wyjście wideo w standardzie HDMI z obsługą rozdzielczości 3840 × 2160 (4K) oraz złącze VGA, gdzie wyświetlany obraz osiąga maksymalną rozdzielczość na poziomie 1920 × 1080 (Full HD).

Zaawansowane funkcjonalności przydatne w codziennym użytkowaniu

16 kanałowy rejestrator do monitoringu jest urządzeniem, które nie tylko gwarantuje nieprzerwane rejestrowanie obrazu z kamer IP, ale daje również możliwość dostosowania urządzenia do specyfiki miejsca, w którym będzie instalowane.

Nowoczesne systemy: ochrony obiektów, naruszenia obszaru, przekroczenia linii, sabotażu kamery, wtargnięcia osób stanowią zaawansowane technicznie rozwiązania, które dostępne były dotychczas jedynie dla wysokobudżetowych kamer najlepszych producentów. Odpowiednie skonfigurowanie przedstawionych funkcji skutkuje stałą analizą rejestrowanego obrazu i umożliwia bardzo szybkie wychwycenie niepożądanych zdarzeń. Całość informacji z detekcji natychmiast przesyłana jest do dziennika zdarzeń, co pozytywnie wpływa na szybkość reakcji i pozwala na skuteczną interwencję użytkownika.

System wspierający sprzedaż (POS)

Rejestratory IPOX posiadają możliwość integracji z terminalami kas fiskalnych. We współpracy z kamerami umieszczonymi przy kasie funkcja umożliwia zapis każdej transakcji kasowej w systemie i przypisywana jej do konkretnego materiału wideo. W rezultacie operator systemu monitoringu dostaje możliwość zobaczenia konkretnego rozliczenia z klientem wraz z listą produktów przez niego kupionych. Dodatkowo na ekranie będą wyświetlone informacje o operacjach kasowych, które nie są umieszczone na rachunku np. otwarcie szuflady lub ręczne wprowadzenie kodu produktu. System integracji z kasami fiskalnymi POS (Point Of Sale) pozwala na kontrolę pracy kasjerów oraz daje operatorowi pełny obraz tego, co dzieje się w danym terminalu kasowym. Zastosowanie funkcji pomaga wykryć typowe pomyłki, przypadki nadużyć finansowych oraz ułatwia tworzenie raportów.

Specyfikacja

System

• System operacyjny: Linux
• Tryb pracy: Pentaplex

Wideo

Obsługa kamer IP: 16x

Współpraca z kamerami:  IPOX, Dahua, Hikvision, Onvif

Uwaga, zgodność Onvif musi występować na poziomie wersji 17.06. Z uwagi na rozbieżności w implementacji protokołu Onvif przez różnych producentów IPOX nie gwarantuje, że dana kamera będzie obsługiwana.

Współpraca z rejestratorami IPOX:

• NVR / HDR (wymagane oprogramowanie 1.0.4.2) - możliwość zarządzania, rejestracji obrazu, dodawania kanałów, podglądu obrazu itp.
• NVR / HDR (wymagane oprogramowanie 1.2x oraz praca w jednej sieci) - możliwość zarządzania i dodawania kamer itp.

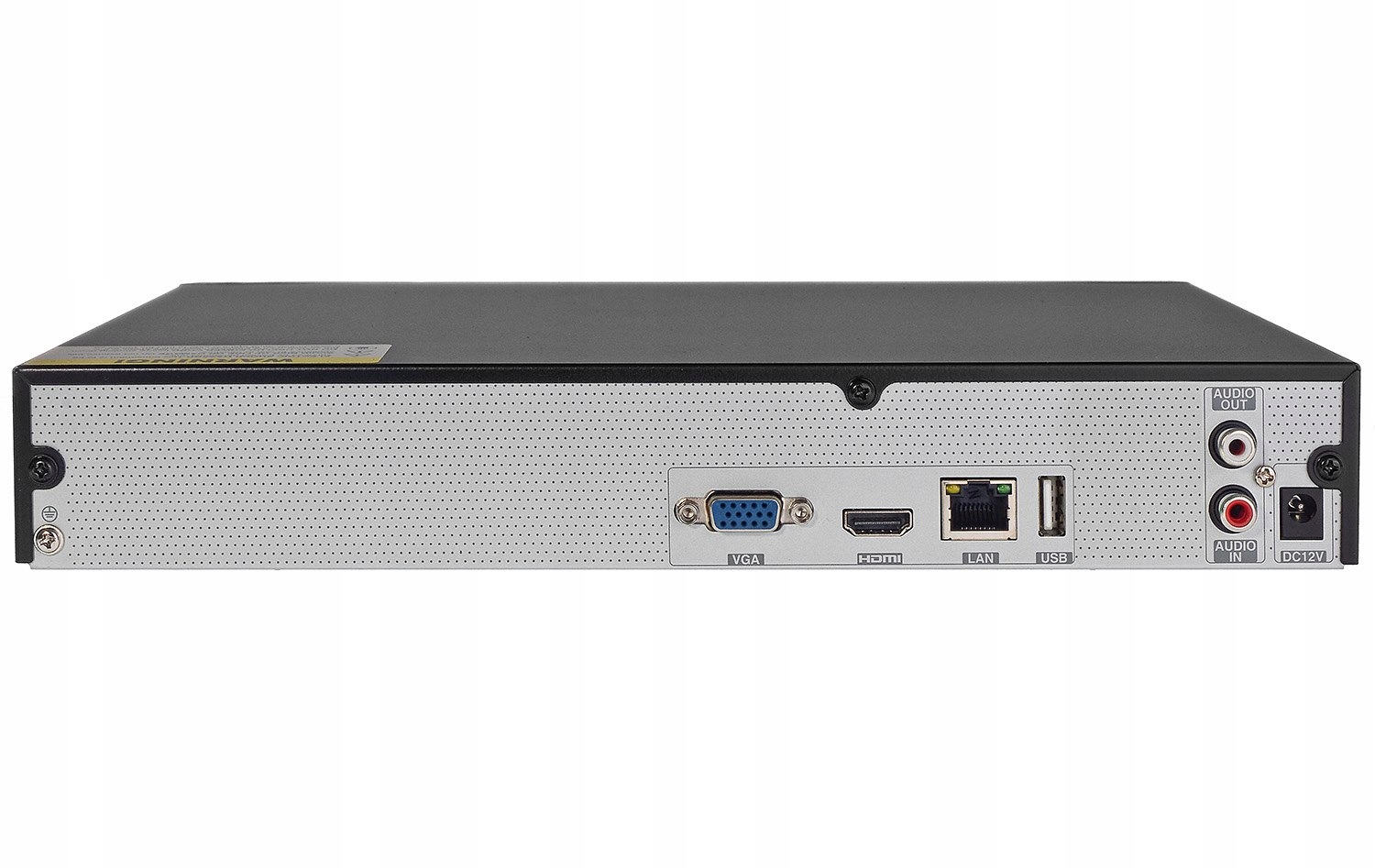

Wyjście: 1x HDMI, 1x VGA

Audio

Kompresja: G.711

Dwukierunkowy tor: Tak

Wejście: 1x RCA, 16x z kamer IP

Wyjście: 1x RCA

Wyświetlanie

Podział ekranu: 1/4/9/16/1+5/1+7

Rozdzielczość ekranu:

• HDMI: 3840×2160, 1920×1080, 1280×1024, 1024×768
• VGA: 1920×1080, 1280×1024, 1024×768

Zmiana rozdzielczości wyświetlania możliwa jest przez przyciśnięcie i przytrzymanie przez kilka sekund prawego przycisku myszy

Sekwencja: Tak

OSD: Nazwa kamery, czas, zanik wideo, blokada kamery, detekcja ruchu, nagrywanie

Język interfejsu: angielski, arabski, chiński, chiński uproszczony, czeski, francuski, hiszpański, holenderski, indonezyjski, litewski, niemiecki, norweski, polski, portugalski, rosyjski, słoweński, turecki, węgierski, wietnamski, włoski

Nagrywanie

System: PAL (50Hz) / NTSC (60Hz)

Kompresja: H.265 / H.264

Rozdzielczość nagrywania:

• 3840×2160 (8Mpx) / 2160×2160 (6Mpx) / 2592×1944 (5Mpx) / 2560×1440 (4Mpx) / 2048×1536 (3Mpx) / 1920×1080 (2Mpx) / 1280×960 (1.3Mpx) / 1280×720 (1Mpx) / 704×576 (D1) / 640×480 (VGA) / 640×360 (HVGA)

Prędkość nagrywania:

• 50Hz: 25kl/s @ 8Mpx / 6Mpx / 5Mpx / 4Mpx / 3Mpx / 1080p / 960p / 720p / itd.
• 60Hz: 30kl/s @ 8Mpx / 6Mpx / 5Mpx / 4Mpx / 3Mpx / 1080p / 960p / 720p / itd.
• 1Mbps~12Mbps, 112Mbit (wej.) / 112Mbit (wyj.)

Jakość nagrań: CBR, VBR (1 ~ 6 poziomów)

Tryby nagrań: Ręczne, harmonogram, ruch, czujnik

Detekcja, strefy prywatności i alarm

• Detekcja Ruchu: 396 stref (22x18)
• Czułość detekcji: 1 ~ 6
• Strefy prywatności: Definiowalne 4 strefy detekcji na każdym kanale
• Wsparcie dla kamer z wbudowaną analityką obrazu: Ochrona obiektów (detekcja pozostawionych/porzuconych obiektów - 4 obszary), anomalie (wykrywanie zmiany sceny/rozmycia obrazu/zmiany koloru), przekroczenie linii (4 linie), naruszenie strefy (4 strefy)
• Wejścia alarmowe: Lokalnie brak, 16x z kamer IP
• Wyjścia alarmowe: Lokalnie brak, 16x z kamer IP

Archiwizacja i odtwarzanie

• Odtwarzanie: max. z 16 kanałów
• Tryb szukania: Czas/data/kalendarz, zdarzenia, zakładki, najstarsze/najnowsze nagranie
• Funkcje odtwarzania: Odtwarzanie, wstrzymanie, przewijanie do przodu i do tyłu (max. 32x), cyfrowy zoom
• Archiwizacja: USB / wewnętrzny dysk HDD / ściąganie przez sieć / serwer FTP
• Tryb zapisu: Ręczny, ciągły, detekcji ruchu, alarmowy

Sieć

• Ethernet: 1x RJ-45 10/100Mbps
• Obsługiwane protokoły: TCP/IP, PPPoE, DHCP, DNS, DDNS, UPnP, NTP, SMTP, P2P, RTSP, IEEE 802.1X
• Max. liczba użytkowników: 10 (jednocześnie)
• Dyski (HDD)
• Obsługa: 1x SATA (max. 12TB), odczyt technologii S.M.A.R.T.
• Zarządzanie: Grupowanie HDD, hibernacja, wykrywanie błędów

Dodatkowe porty

• USB: 2x (2.0)

Pozostałe

• Zasilanie: DC 12V
• Pobór prądu: ≤15W (bez dysków HDD)
• Wilgotność: 10 ~ 90%
• Temperatura pracy: -10°C ~ +55°C
• Montaż: Wolnostojący
• Wymiary (szer./dł./wys.): 300×248×52mm (1U)
