Automation HAT Mini - moduł rozszerzeń do automatyki domowej dla Raspberry

Automation HAT Mini - moduł rozszerzeń do automatyki domowej dla Raspberry Pi

Opis

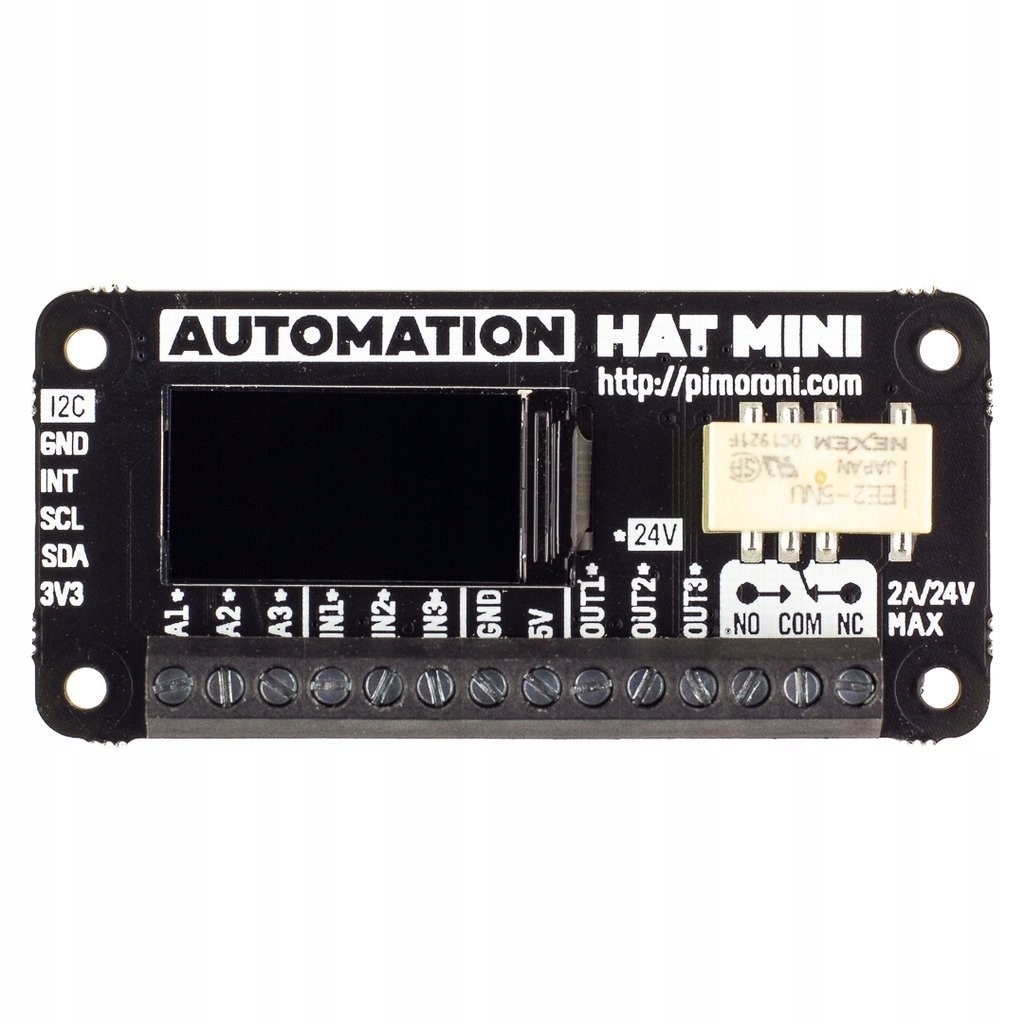

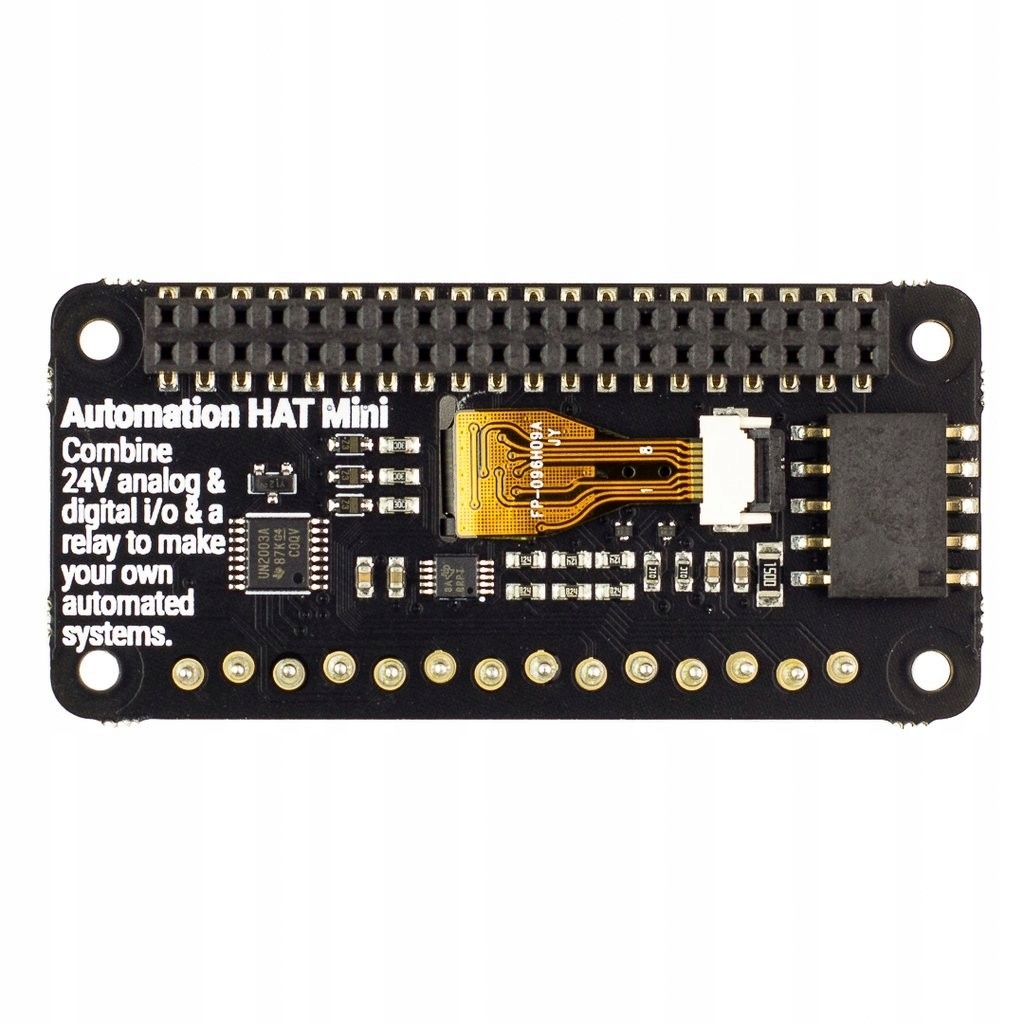

Moduł rozszerzeń przeznaczony do projektów związanych z automatyką domową kompatybilny z Raspberry Pi. Płytka wyposażona została w przekaźnik 24 V o maksymalnym przełączanym prądzie do 2 A, trzy wejścia buforowe, trzy wyjścia typu sink oraz trzy wejścia analogowe o zakresie pracy do 24 V. Dzięki temu moduł może współpracować z urządzeniami działającymi z napięciami 12 V oraz 24 V. Wejścia analogowe obsługiwane są przez 12-bitowy przetwornik ADC, a wyjścia typu sink mogą dostarczyć prąd o natężeniu do 500 mA (łącznie dla wszystkich trzech wyjść). Wszystkie wejścia i wyjścia wyprowadzone zostały na złącza śrubowe. Dodatkowo do dyspozycji użytkownika dostępne jest złącze z interfejsem I2C umożliwiające podłączenie czujników, a informacje o aktualnym stanie pomiarów wyświetlane mogą być na wbudowanym wyświetlaczu LCD. Do modułu dostępna jest dedykowana biblioteka w języku Python oraz przewodnik ułatwiający rozpoczęcie pracy z płytką.

Właściwości

• Kolorowy wyświetlacz LCD 0,96", 160x80 px
• 1 x przekaźnik 24 V @ 2 A (zaciski NC i NO)
• 3 x 12-bitowe wejście analogowe 0-24 V, konwerter ADC ADS1015 (dokładność ± 2%)
• 3 x wejście buforowe 24 V
• 3 x wyjście 24 V typu sink
• Zaciski śrubowe 3,5 mm
• Listwa goldpin zgodna z Pimoroni
• Płytka w formacie mini HAT
• Kompatybilny ze wszystkimi modelami Raspberry Pi z 40-pinowym złączem
• Biblioteka Python
• Wymiary: 65 x 30 x 16,8 mm
