Radio FM z wyświetlaczem LED

z obudową

Do własnoręcznego montażu, lutowania.

Dwa małe układy SMD do wlutowania wymagają doświadczenia

Radio działa na częstotliwościach: FM 87.0MHz-108.0MHz

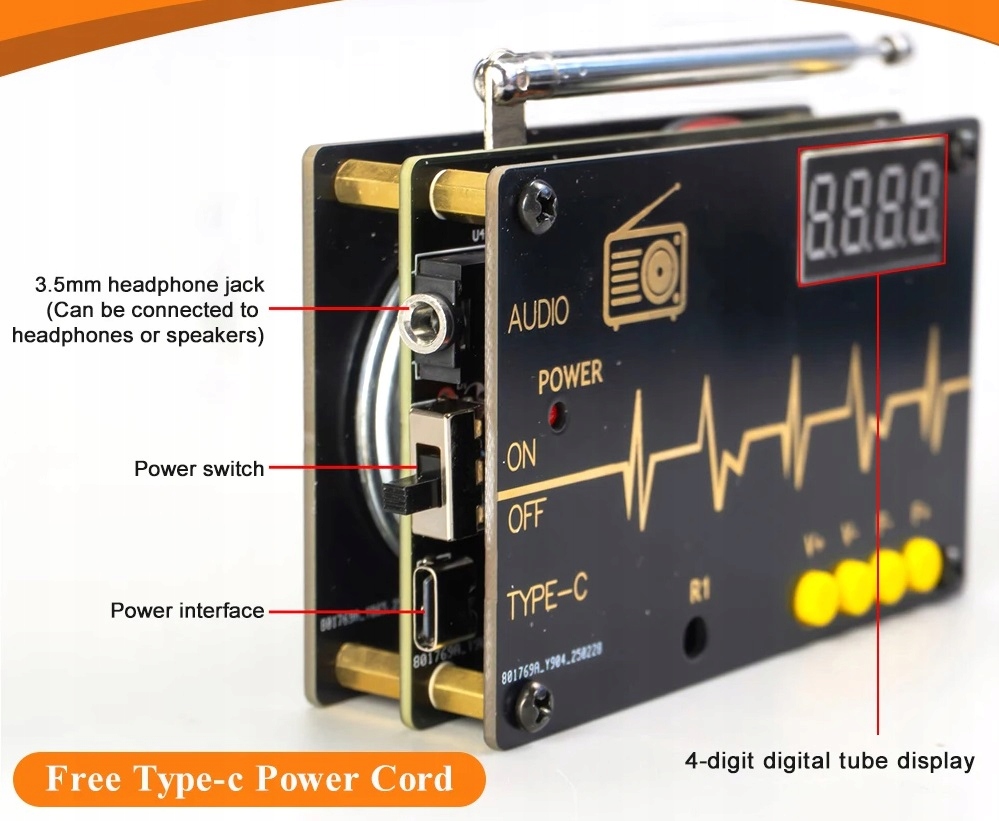

Aktywne i pasywne wyjście Audio JACK 3,5mm

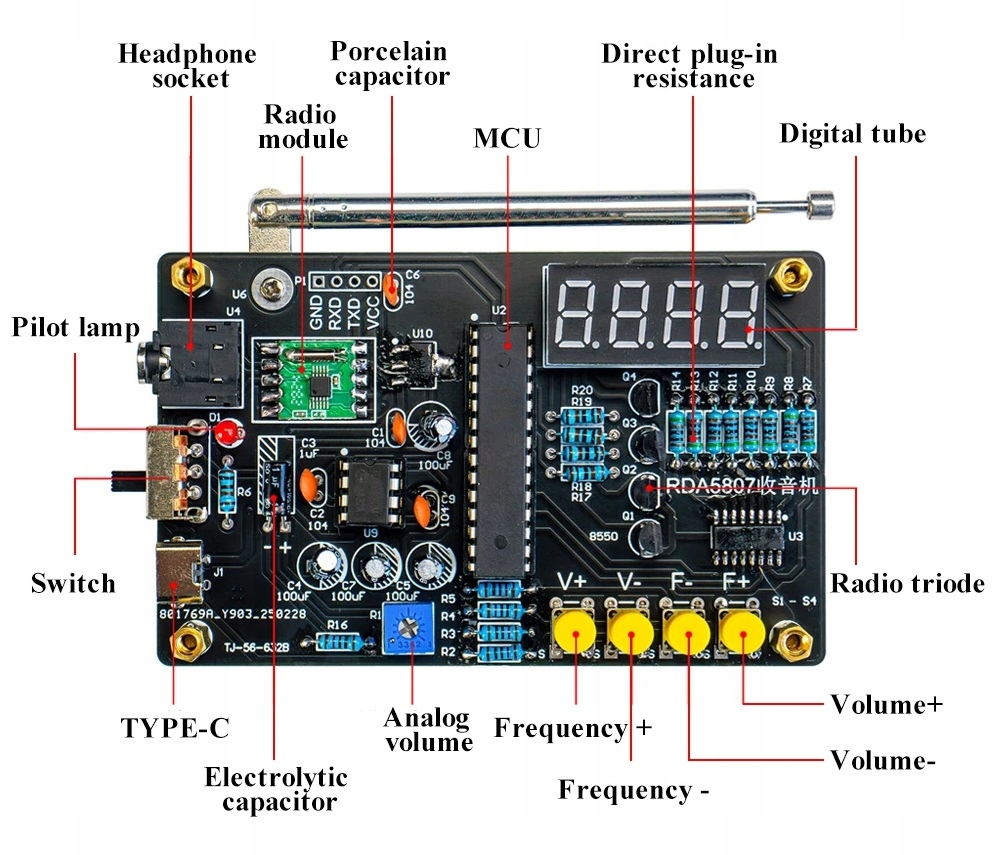

Składana dedykowana antena radiowa max 25cm i 4 Bitowy  czerwony cyfrowy wyświetlacz led.

Impedancja wyjściowa: 8ohm

Moc wyjściowa: 0.5W

Kanał wyjściowy: Mono

Dokładność częstotliwości: 0.1MHz8

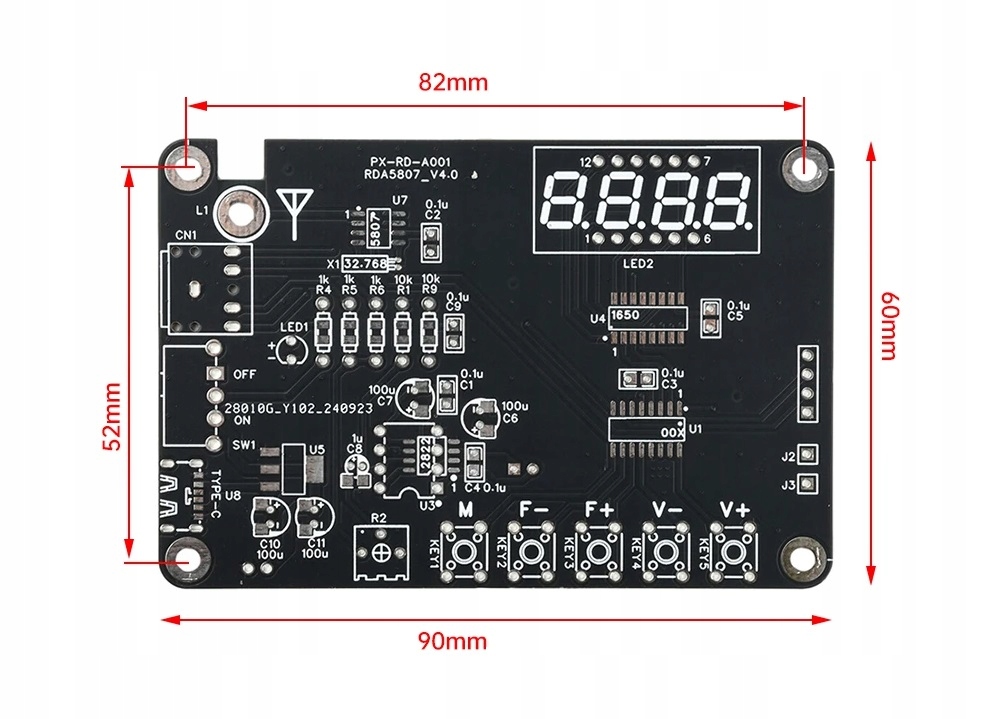

Rozmiar radia (zmontowany):95 x 59 x 25mm

Zasilanie 2 x AAA (brak w komplecie) lub USB typ C

Instrukcja:

Przełącz przełącznik dwupozycyjny, aby włączyć/wyłączyć zasilanie robocze.

Naciśnij V + lub V-, aby wyregulować głośność. 15 poziomów głośności. Regulujesz głośność, przytrzymując przycisk.

Naciśnij F + lub F-, aby dostosować częstotliwość odbioru lub stację FM.

Potencjometr: służy do regulacji głośności za pomocą śrubokręta.

Instrukcja

Układy mają nadrukowany schemat montażu na płyce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, wiekszośc elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
