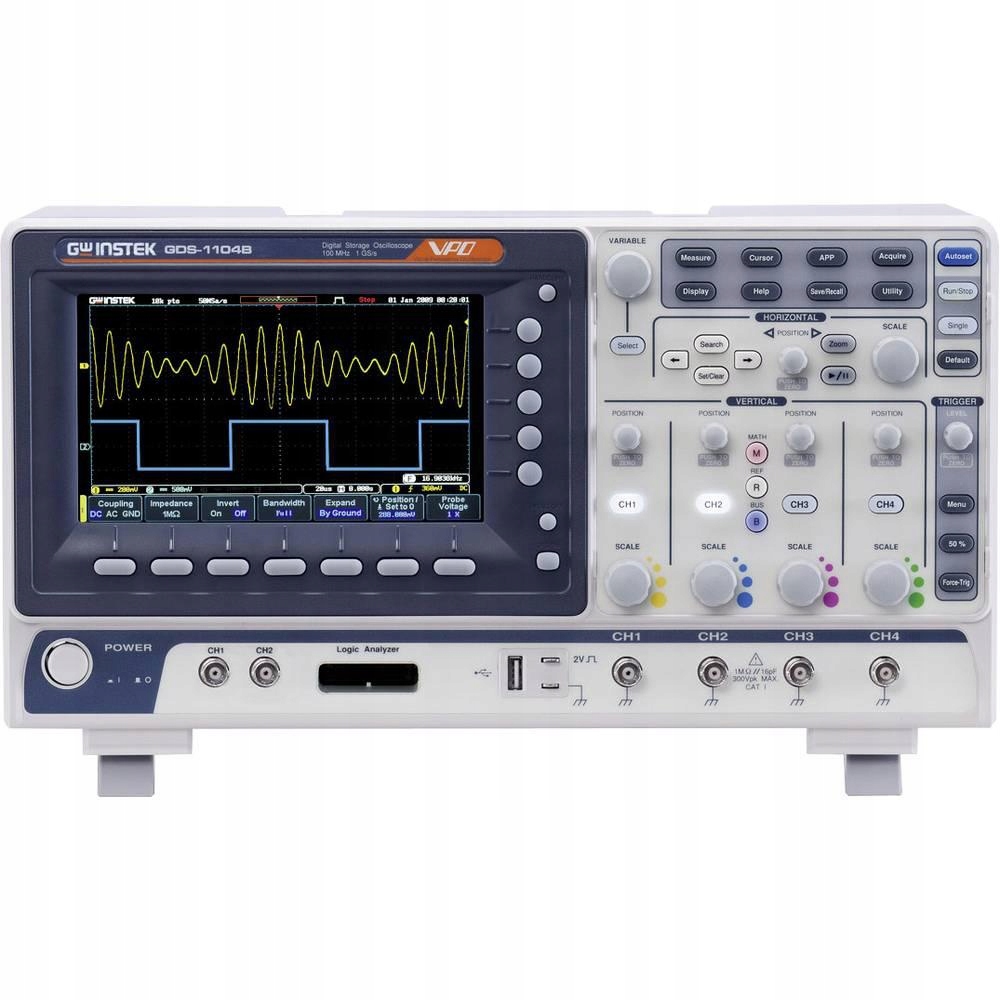

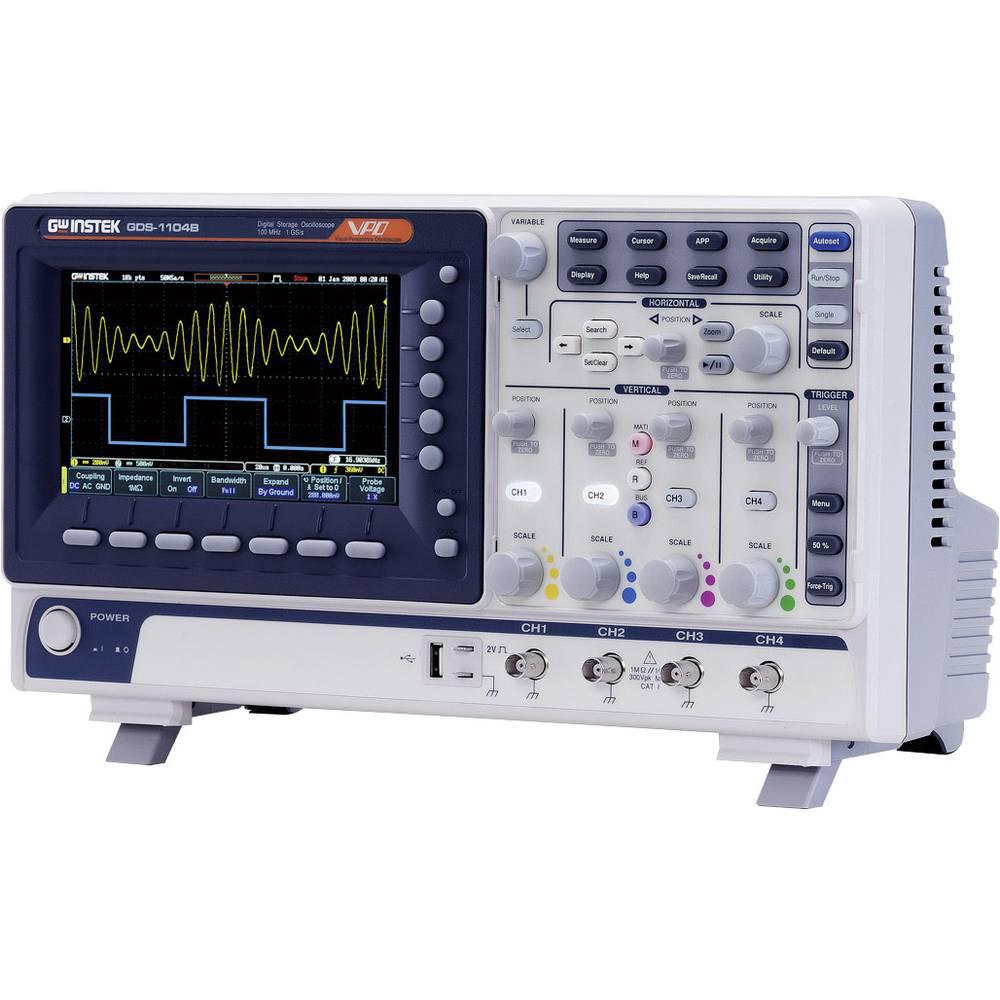

Oscyloskop cyfrowy GW Instek GDS-1102B 100 MHz 1 GSa/s

Producent: GW Instek / Numer produktu: 1782005 / Waga produktu: 4.13kg / EAN: 4719692508164

Oscyloskop cyfrowy z pamięcią GDS-1102B

Seria GDS-1000B ma trzy szerokości pasma ─ 100 MHz, 70 MHz, 50 MHz i jest wyposażona w cztery lub dwa analogowe terminale wejściowe sygnału (50 MHz tylko z 4 kanałami). Maksymalna częstotliwość próbkowania dla każdego kanału wynosi 1GSa / s, a głębokość pamięci wynosi 10 Mpt na kanał niezależnie. Częstotliwość aktualizacji kształtu fali wynosi 50 000 Wfms / s, co pomaga użytkownikowi w dokładnym obserwowaniu szczegółowego odchylenia kształtu fali. Ponadto 7-calowy kolorowy wyświetlacz LCD WVGA i 256-kolorowy wyświetlacz gradientowy pozwalają obserwować przebiegi z przejrzystością i gradacją. Dzięki poziomemu pokrętłu skali czasu i pokrętłu poziomu wyzwalania, GW Instek oferuje bardzo dobrze zaprojektowaną funkcję przycisku zerowego, która pozwala inżynierom pracować bardziej efektywnie.

Cechy szczególne

• 100 MHz
• Maksymalna ilość wejść analogowych 2
• Głębokość pamięci: 10 Mpts
• Częstotliwość próbkowania: 1 GSa / s

Dane techniczne

• Częstotliwość próbkowania na kanał: 1 GSa/s
• Długość produktu: 127.3 mm
• Głębokość pamięci na kanał: 10 Mpts
• Impedancja wejściowa: 1 MΩ
• Interfejs komponentów: USB
• Kalibracja: fabryczna (bez certyfikatu)
• Kategoria pomiarowa: CAT I
• Maksymalna ilość wejść analogowych: 2
• Odchylenie pionowe: 1 mV/div do 10 V/div
• Pasmo przenoszenia: 100 MHz
• Połączenie wejściowe: AC, DC, GND
• Rozdzielczość (technika pomiarowa): 8 Bit
• Specyfikacja wyświetlacza: 800 x 480 pikseli TFT WVGA
• Szerokość produktu: 380 mm
• Waga: 2.8 kg
• Wielkość ekranu: 17,78 cm (7'')
• Wysokość produktu: 208 mm
• Zakres napięcia wejściowego: 300 Vrms
• Zakres podstawy czasu: 3.5 ns

Zakres dostawy

• Kabel sieciowy, 2 x pasywna sonda 100 MHz
