Wzmacniacz słuchawkowy AB 17Hz ... 23kHz, AVT1024 - zestaw zlutowany i uruchomiony

Производитель: AVT SPV

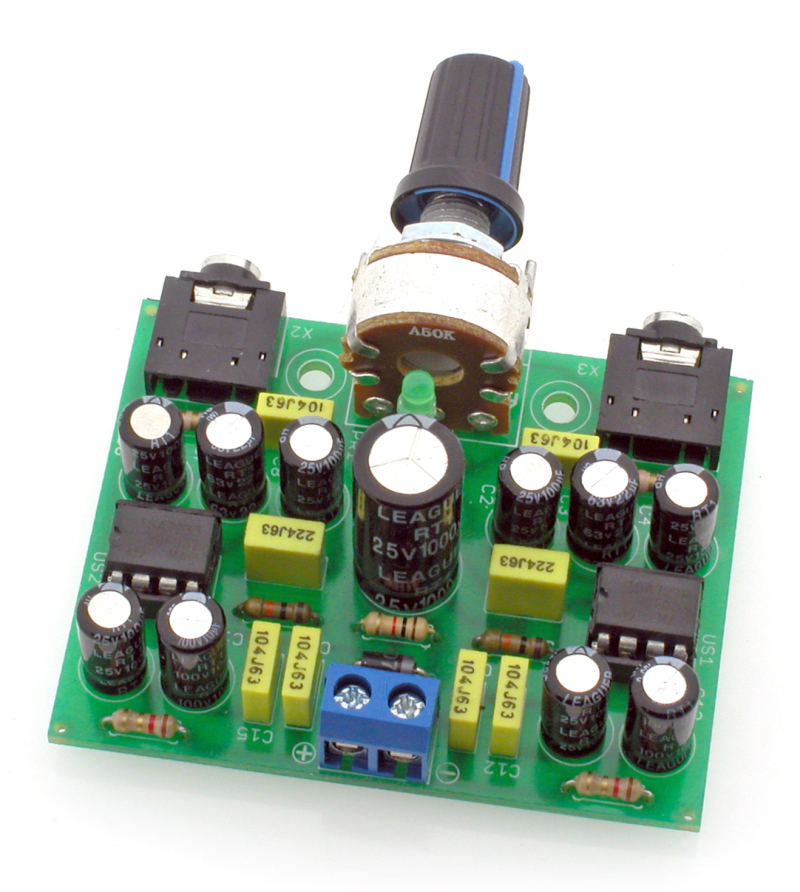

Наглядные фотографии, изображающие набор zlutowany.

Właściwości:

• klasa pracy końcówki mocy: AB
• moc wyjściowa (Rl=32Ω, Ucc=12V): 800mW
• poziom zniekształceń nieliniowych: poniżej 0,3%
• pasmo przenoszenia 17Hz ÷ 23kHz
• dopuszczalny zakres napięć zasilania: 3 ÷ 15 VDC
• pobór prądu w stanie spoczynku (na kanał): ok. 6mA
• wymiary płytki PCB 60x48 mm
• zestaw zlutowany i uruchomiony

Dwukanałowa końcówka mocy opiera swą budowę na wzmacniaczach TDA7233. Do poprawnej pracy, wymagana jest minimalna ilość elementów, co czyni ten projekt bardzo prostym.

Do złącza wyjściowego minijack stereo dołączamy słuchawki o impedancji większej niż 2Ω.

Najlepsze wyniki osiąga się ze słuchawkami o impedancji 32 Ω.

Перед покупкой обязательно ознакомьтесь с документацией!

Документация доступна под адрес (скопируйте ссылку на новое окно браузеры)

http://serwis.avt.pl/manuals/AVT1024.pdf
