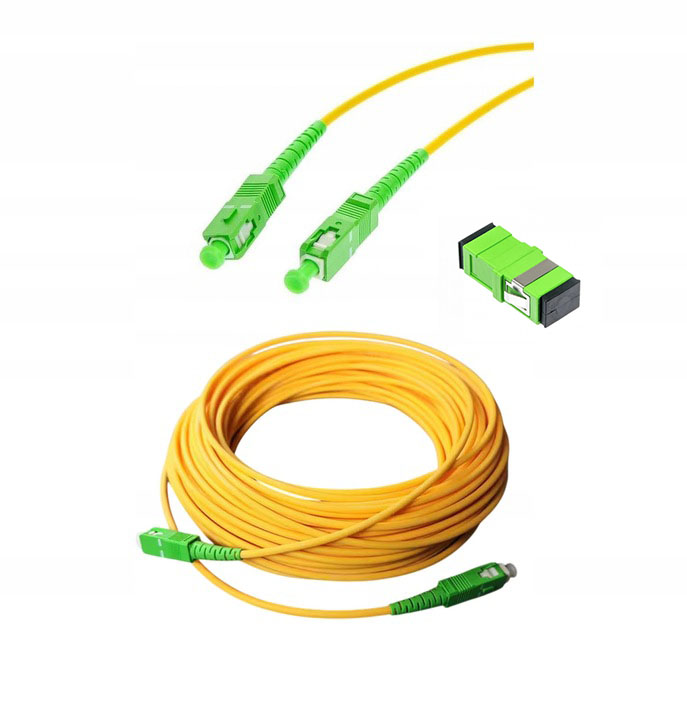

Światłowodowy Patchcord / Przedłużacz 25m SC/APC - Elastyczny Kabel Optic Fiber

Symbol: PC-SC-APC/SC-APC-25

Wszechstronne Zastosowanie 2w1: Ten innowacyjny kabel światłowodowy może pełnić funkcję patchcordu lub przedłużacza po zastosowaniu odpowiedniego adaptera. Idealne rozwiązanie do elastycznych połączeń w Twojej sieci.

Najwyższa Jakość Transmisji: Przewód wykonany jest z jednomodowego włókna Corning G.657A1 (SM 9/125), zakończonego z obu stron polerowanymi kątowo (8°) złączami SC/APC. Średnica zewnętrzna kabla wynosi 3 mm.

Innowacyjne Włókno G.657A1 - Optymalizacja dla Sieci FTTx: Zastosowane włókno wyróżnia się zminimalizowanym promieniem gięcia do zaledwie 15 mm. Ta kluczowa cecha zapewnia znacznie lepsze właściwości transmisyjne w porównaniu do standardowych włókien G.652D, zwłaszcza w miejscach o ograniczonej przestrzeni, takich jak szafki rozdzielcze czy ciasne zakręty. Dzięki temu, nawet przy skomplikowanym prowadzeniu linii, utrzymasz niską tłumienność sygnału, co jest niezwykle ważne w rozbudowanych sieciach FTTx.

Specyfikacja produktu:

• Rodzaj patchcorda - jednomodowy
• Rodzaj włókna - G.657A1
• Typ transmisji światłowodowej - Simplex
• Rodzaj złącz - PC-SC/APC - SC/APC
• Długość - 25m
• Tłumienność losowa, maksymalna ILw-w= 0.2 dB
• Tłumienność losowa, średnie ILw-w śr= 0.15 dB
• Reflektancja RL APC - >65 dB
• Wytrzymałość włókna - >50 N
• Średnica płaszcza zewnętrznego - 3 mm
• Temperatura pracy -40 ~ +85 °C

Instrukcja Zastosowania Patchcordu Światłowodowego SC/APC

Ten patchcord światłowodowy to wszechstronne narzędzie do budowy i rozbudowy sieci optycznych. Może być używany na dwa główne sposoby: jako standardowy patchcord połączeniowy lub jako przedłużacz istniejącej linii.

1. Użycie jako Patchcord (kabel połączeniowy)

Patchcord służy do bezpośredniego łączenia ze sobą urządzeń lub punktów dystrybucyjnych w sieci światłowodowej.

Jak to zrobić:

• Przygotowanie: Upewnij się, że złącza SC/APC (zielone) są czyste. Możesz użyć specjalnej chusteczki lub patyczka do czyszczenia światłowodów, aby usunąć kurz i zabrudzenia.

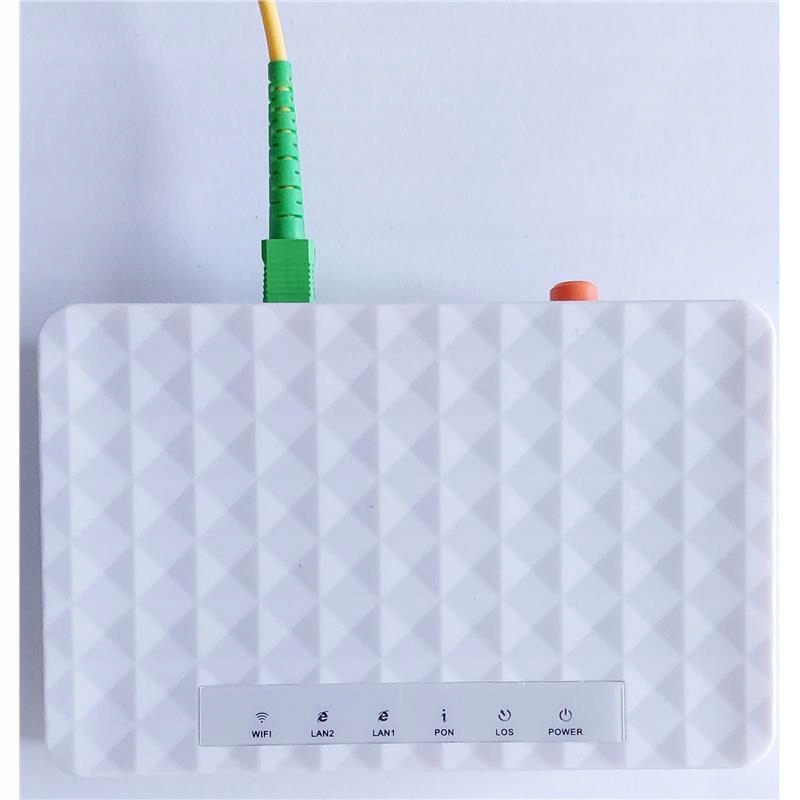

• Podłączanie: Wepnij jedno złącze patchcordu do portu SC/APC w pierwszym urządzeniu (np. konwerterze mediów, routerze ONT, przełączniku światłowodowym).
• Podłączanie drugiego końca: Drugie złącze patchcordu podłącz do portu SC/APC w drugim urządzeniu lub panelu krosowym.
• Sprawdzenie: Po podłączeniu obu stron, diody na urządzeniach powinny wskazywać na nawiązanie połączenia optycznego (jeśli takie diody są dostępne).

2. Użycie jako Przedłużacz (z adapterem)

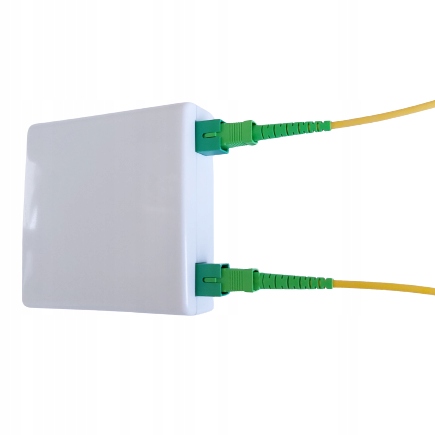

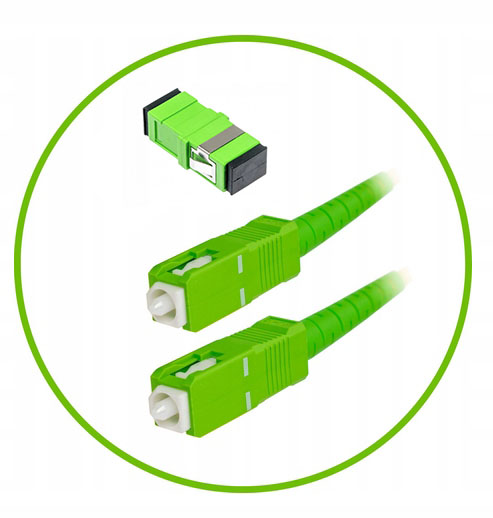

Jeśli potrzebujesz wydłużyć istniejący kabel światłowodowy, możesz użyć tego patchcordu w połączeniu z adapterem światłowodowym SC/APC simplex.

Jak to zrobić:

• Wymagane: Upewnij się, że posiadasz odpowiedni adapter światłowodowy SC/APC simplex (czasami nazywany złączką lub beczką). Adaptery te mają zazwyczaj kolor zielony, aby pasowały do koloru złączy SC/APC.
• Podłączenie adaptera: Wepnij jeden koniec swojego patchcordu do jednego z portów adaptera SC/APC.
• Podłączenie istniejącego kabla: Drugi koniec adaptera wykorzystaj do połączenia z istniejącym kablem światłowodowym, który chcesz przedłużyć.
• Sprawdzenie: Upewnij się, że oba kable są pewnie osadzone w adapterze. Adapter efektywnie łączy dwa kable, tworząc dłuższą linię optyczną.

Ważne wskazówki:

• Ostrożność: Zawsze obchodź się ze światłowodami ostrożnie. Nie zginaj ich pod zbyt ostrym kątem (dla tego kabla minimalny promień gięcia to 15 mm).
• Czystość: Zanieczyszczone złącza to najczęstsza przyczyna problemów z sygnałem światłowodowym. Zawsze dbaj o czystość końcówek.
• Kolorystyka: Pamiętaj, że złącza SC/APC są zazwyczaj zielone i powinny być łączone tylko z innymi portami SC/APC (również zielonymi). Łączenie ich z portami SC/PC (niebieskimi) może prowadzić do uszkodzenia i pogorszenia sygnału.
