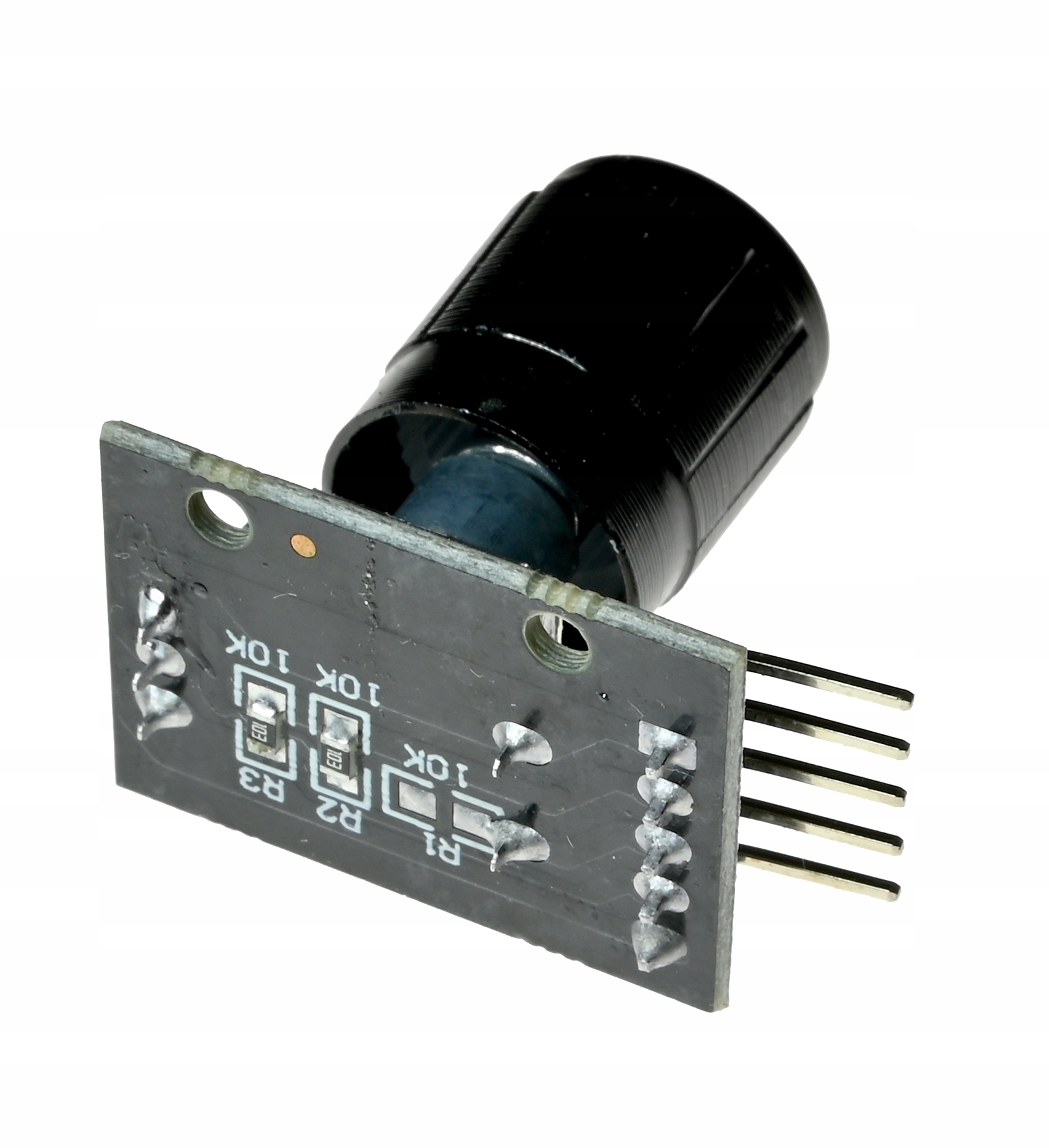

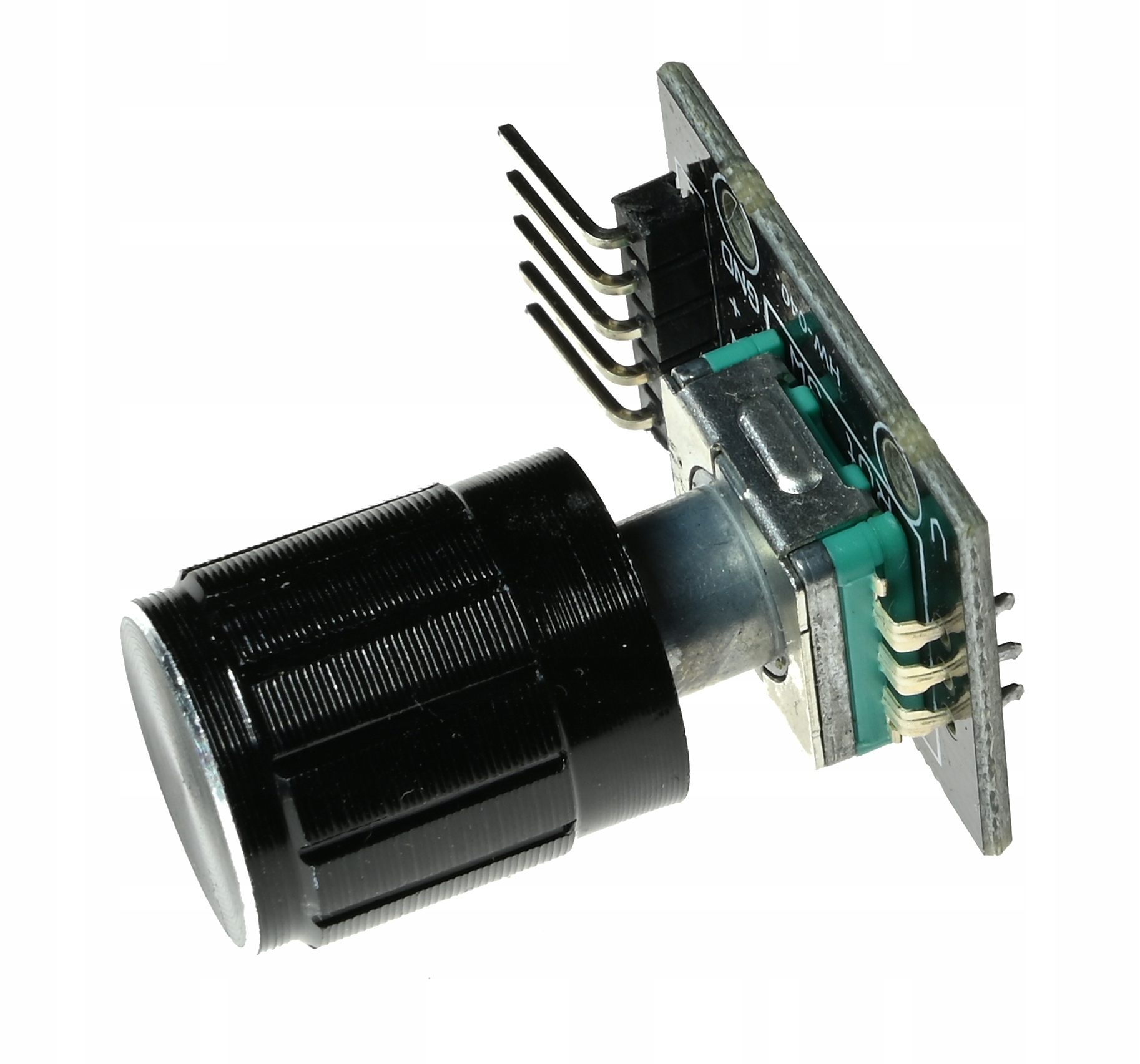

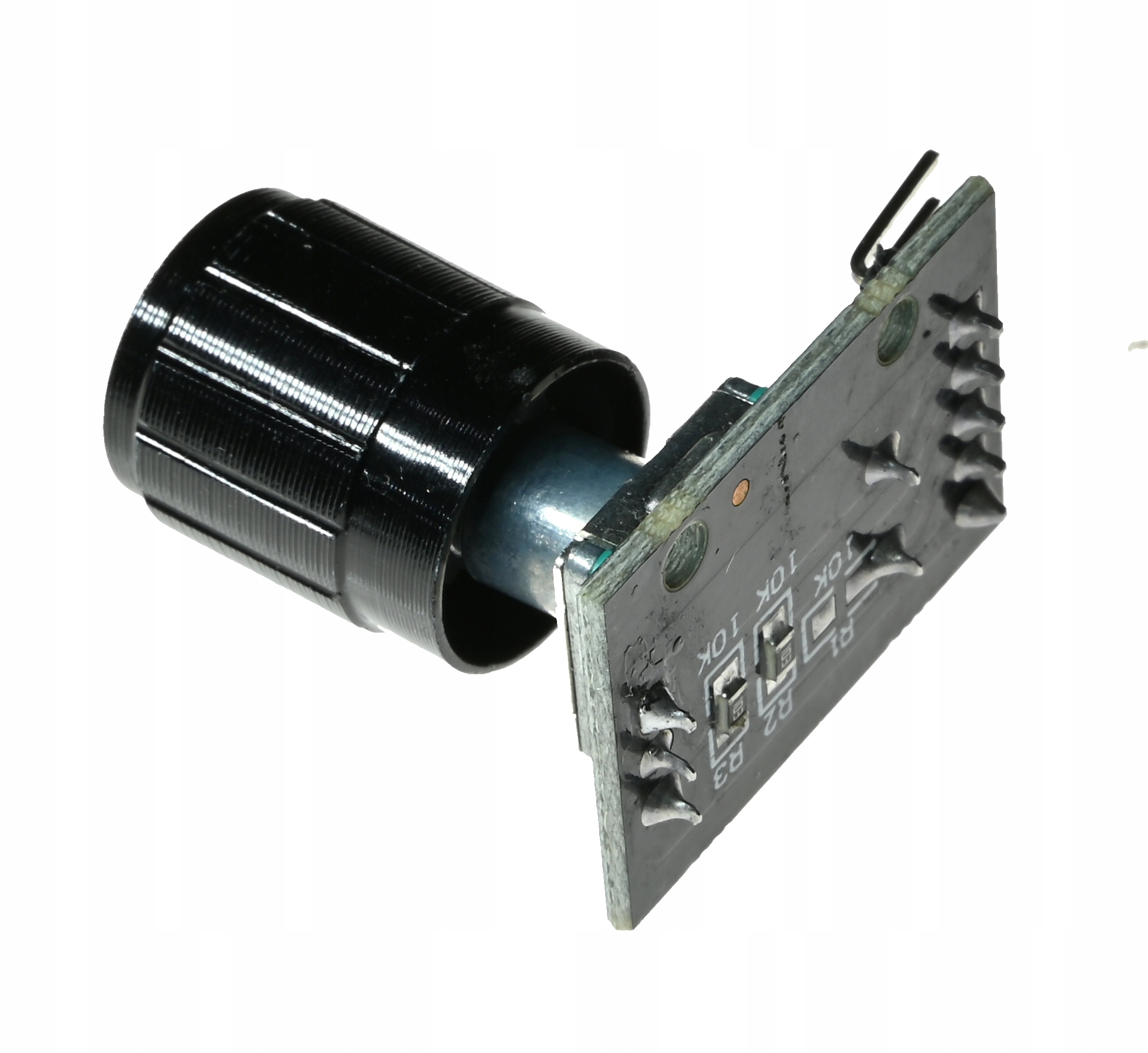

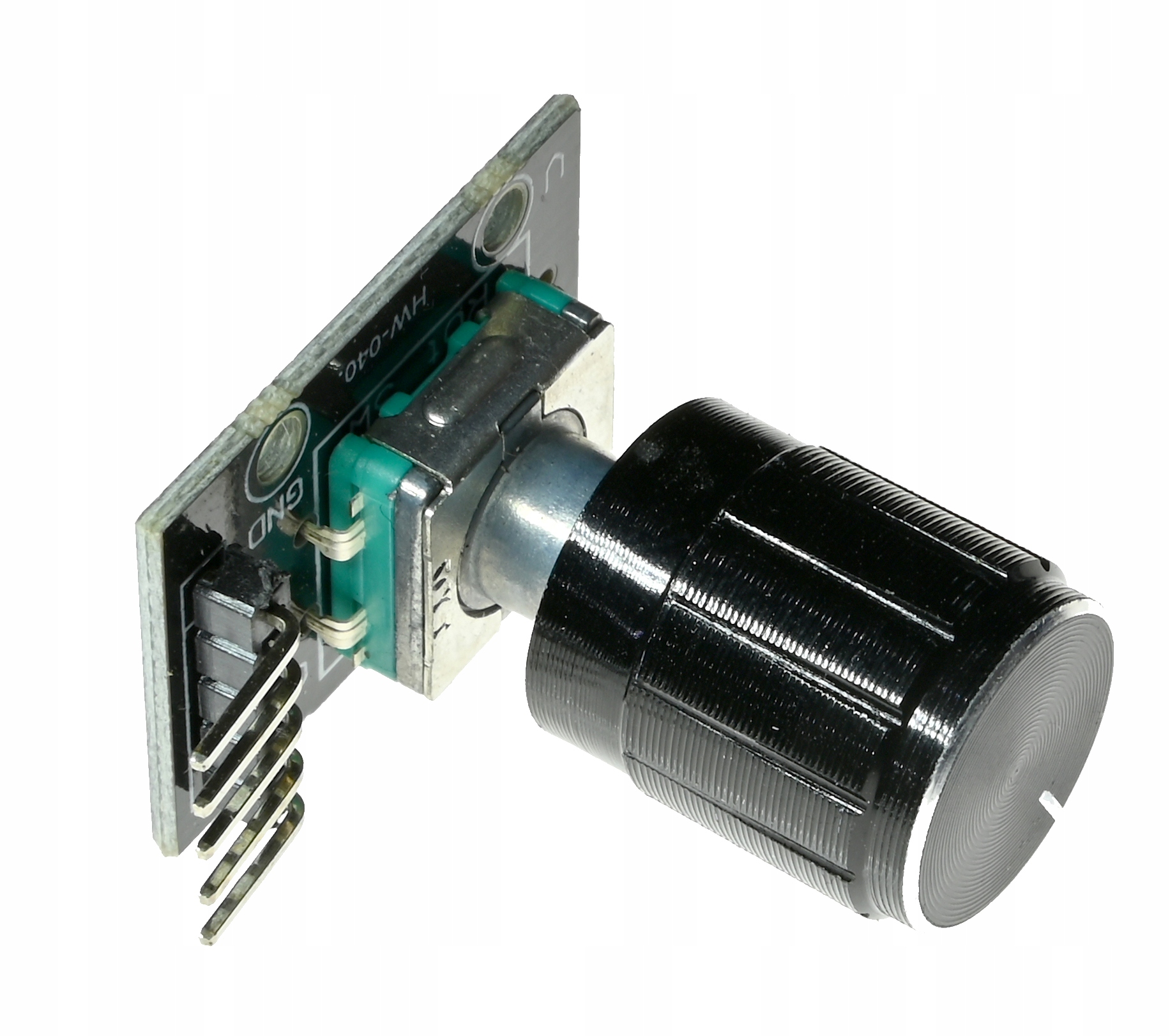

Enkoder obrotowy z przyciskiem + pokrętło

Moduł umożliwiający precyzyjne wykrywanie kierunku i liczby obrotów. Idealny do interfejsów użytkownika, np. do regulacji parametrów, wyboru menu czy kontroli wartości w projektach opartych na Arduino, ESP32 czy Raspberry Pi.

Cechy produktu:

✔ Detekcja kierunku i liczby impulsów obrotowych

✔ Wbudowany przycisk aktywowany przez wciśnięcie osi (pin SW)

✔ Kompatybilny z mikrokontrolerami 3.3V i 5V

✔ Stabilna praca dzięki mechanicznemu klikowi

✔ Łatwa integracja w projektach DIY

Specyfikacja techniczna:

✔ Napięcie pracy: 3.3V – 5V

✔ Liczba impulsów na obrót: 20 kroków (detentów)

✔ Typ wyjścia: cyfrowe (impulsowe)

✔ Zakres obrotu: 360° bez ograniczeń

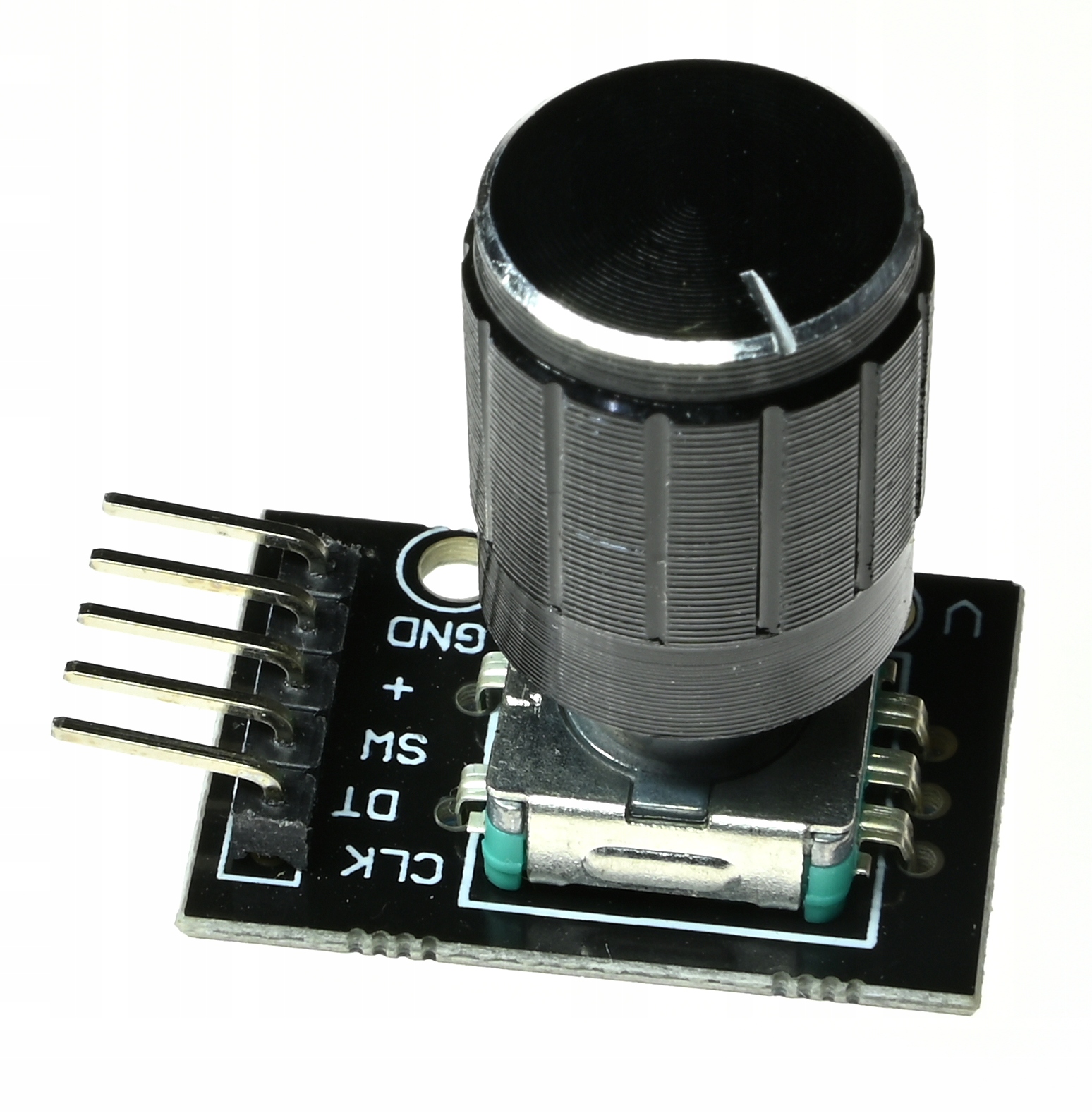

✔ Wyprowadzenia: GND, + (VCC), SW (przycisk), DT (dane), CLK (sygnał zegarowy)

✔ Wymiary modułu: ok. 19 x 15 mm (bez pokrętła)

Podłączenie:

✔ GND → GND

✔ + → 3.3V / 5V (zgodnie z użytym MCU)

✔ SW → dowolny pin cyfrowy (np. do obsługi przycisku)

✔ DT → pin cyfrowy (np. D3)

✔ CLK → pin cyfrowy (np. D2)

(DT i CLK to dwa sygnały kwadraturowe do detekcji kierunku)

Zastosowanie:

✔ Interfejs użytkownika – np. wybór opcji menu

✔ Regulacja wartości – jasność, głośność, prędkość

✔ Sterowanie urządzeniami (np. PWM, DAC)

✔ Projekty Arduino/ESP/Raspberry Pi

✔ Kodowanie impulsowe w automatyce i robotyce

Moduł umożliwia wygodne sterowanie w systemach mikrokontrolerowych – świetnie sprawdzi się jako enkoder w projektach z ekranem, menu lub regulacją parametrów.
