IMZ Konwerter USB-UART CH343P z RTS i DTR

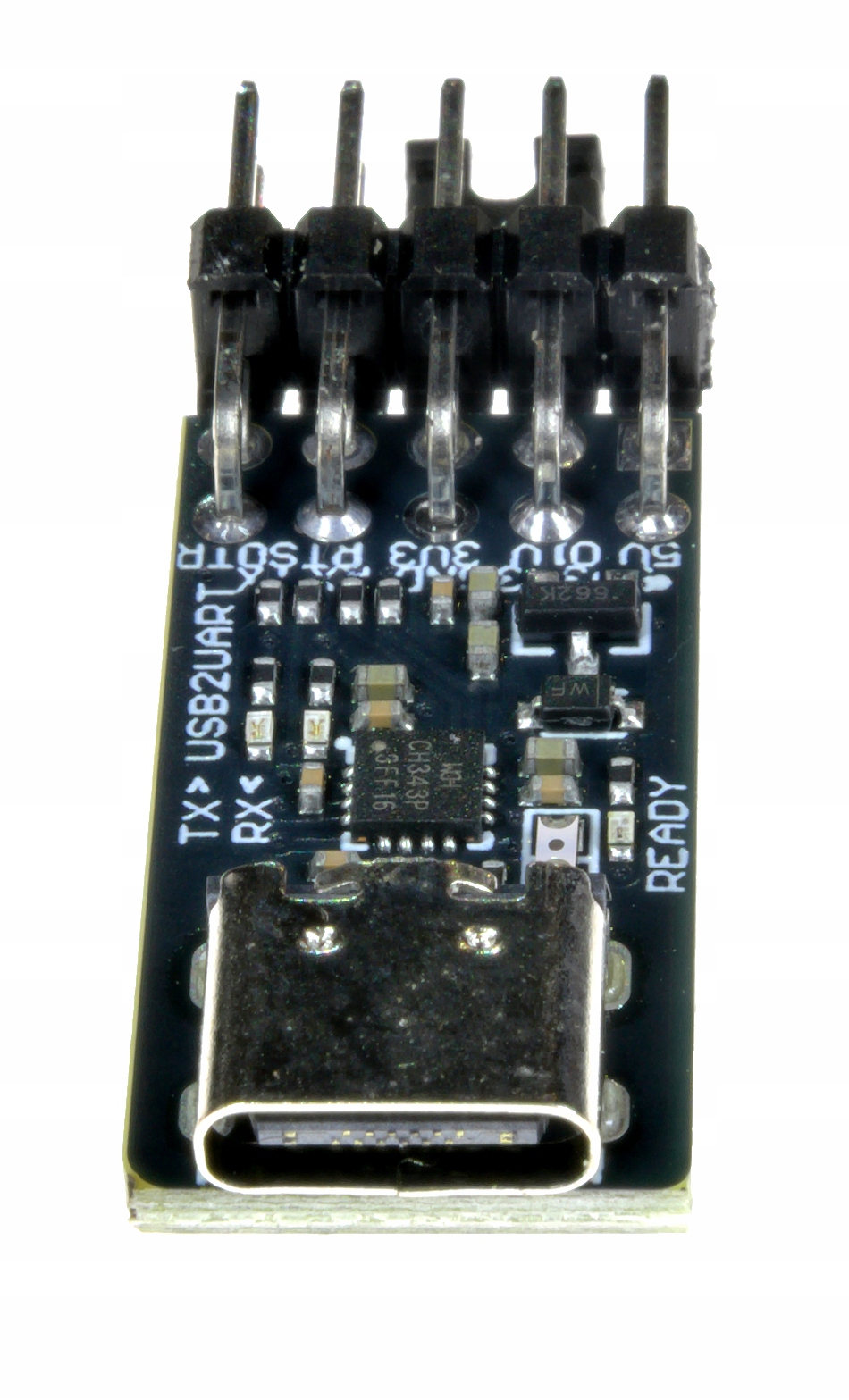

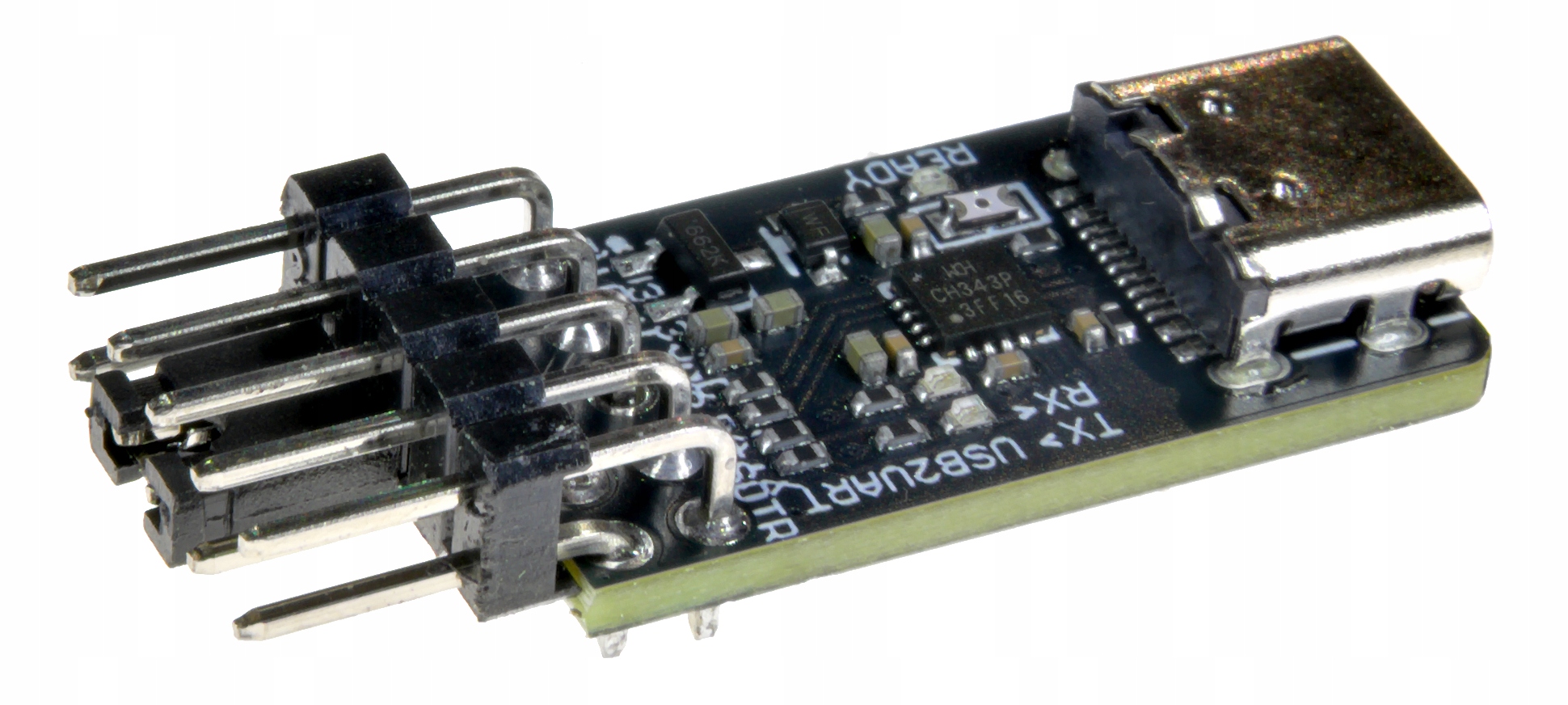

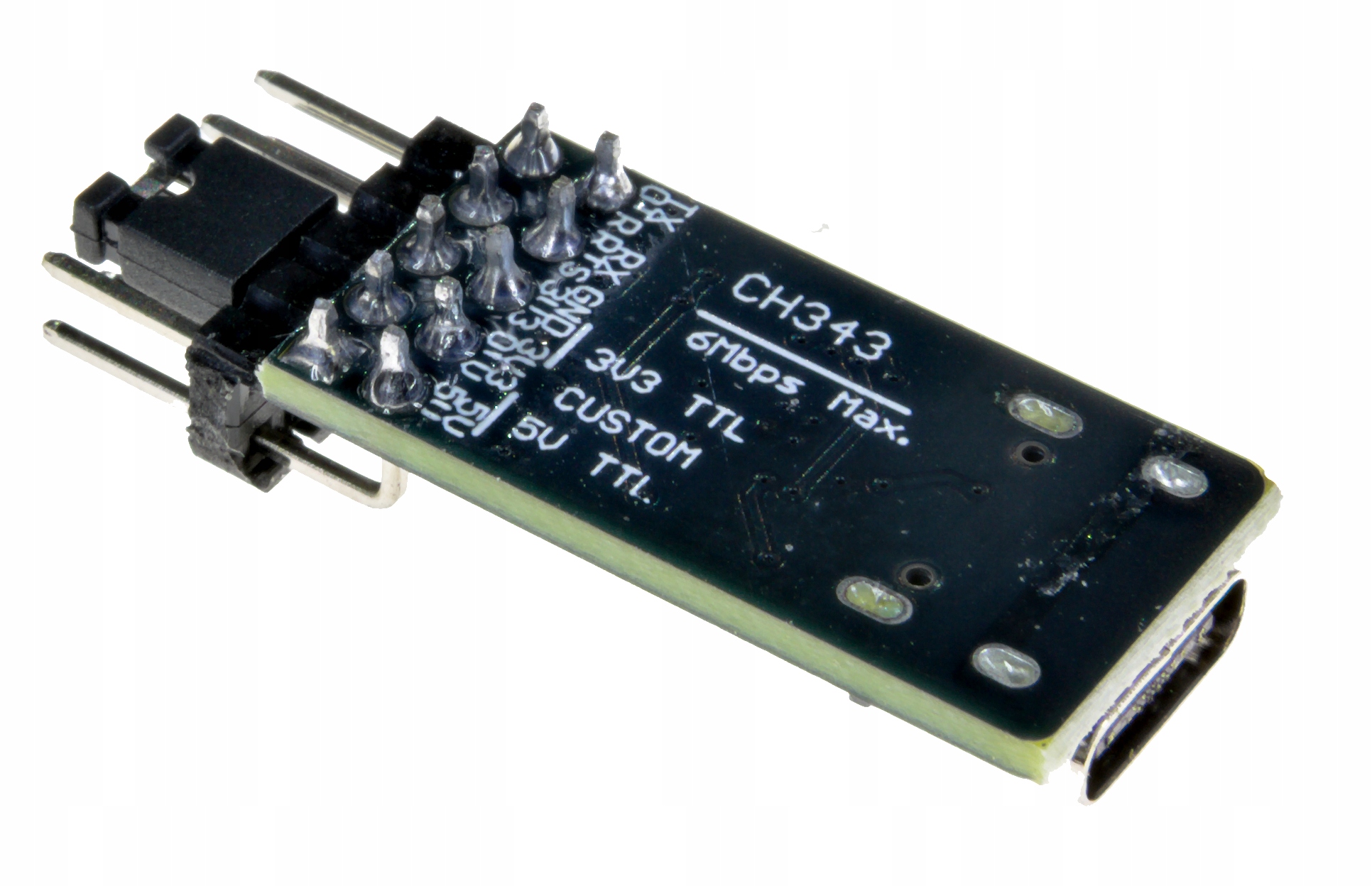

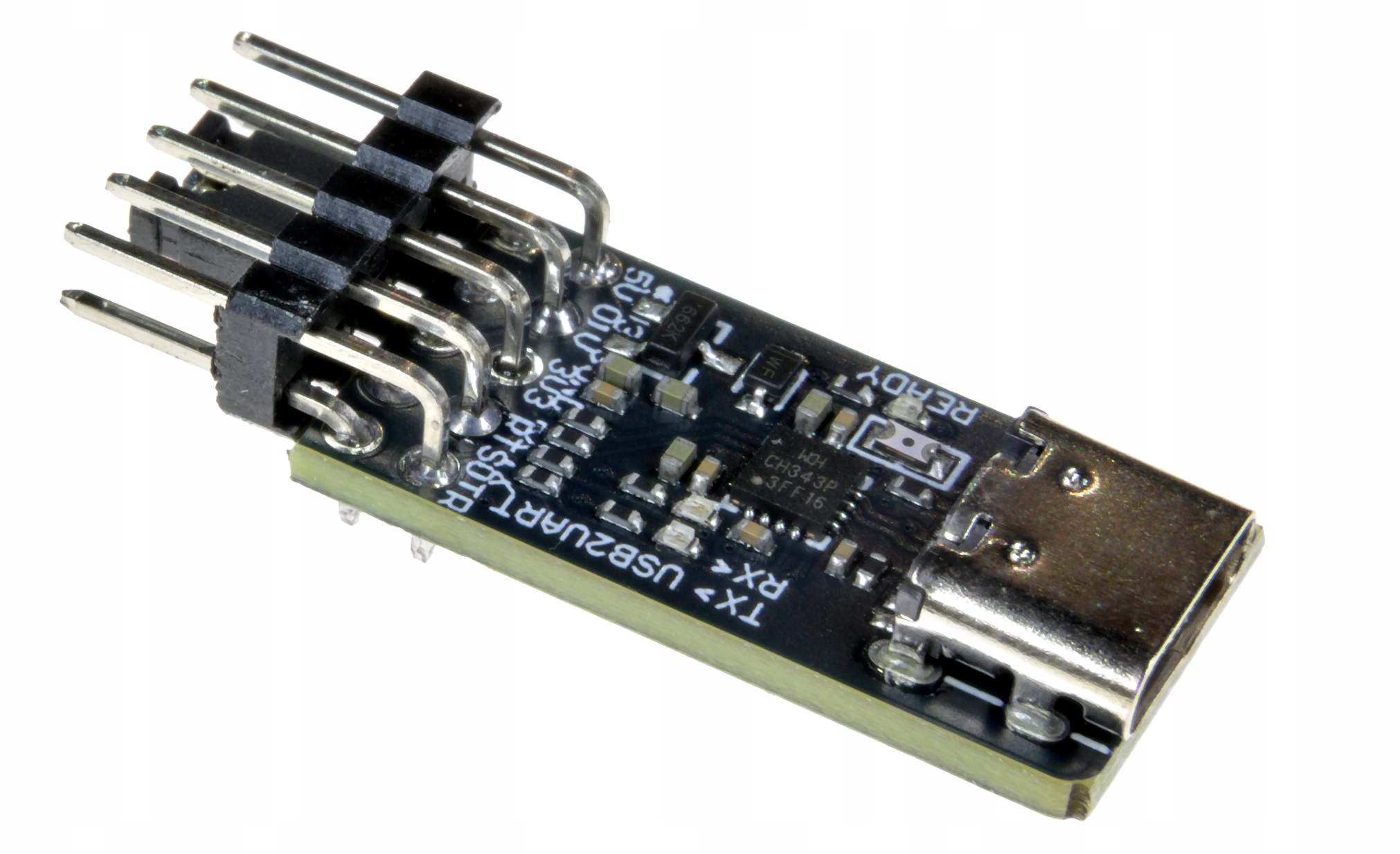

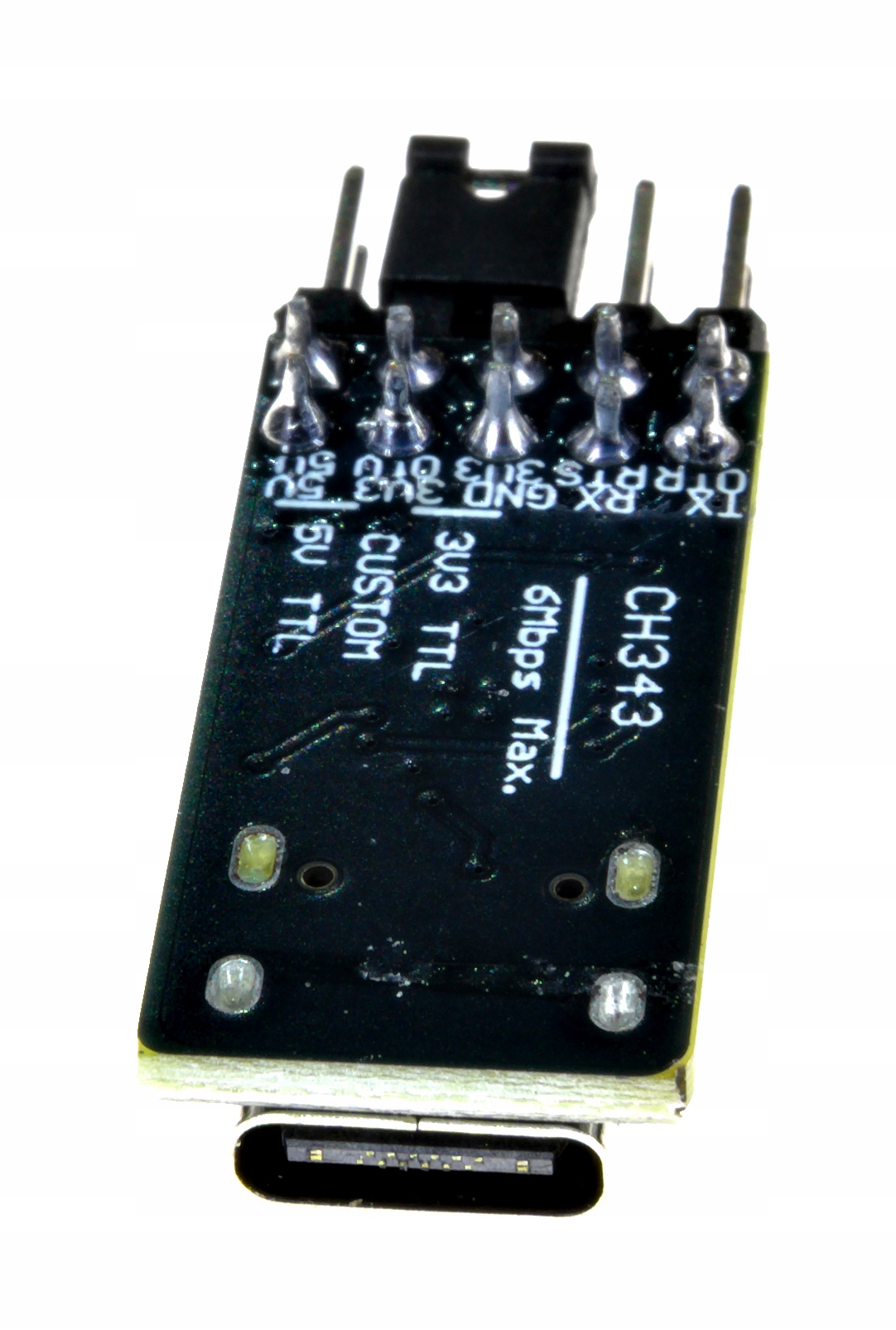

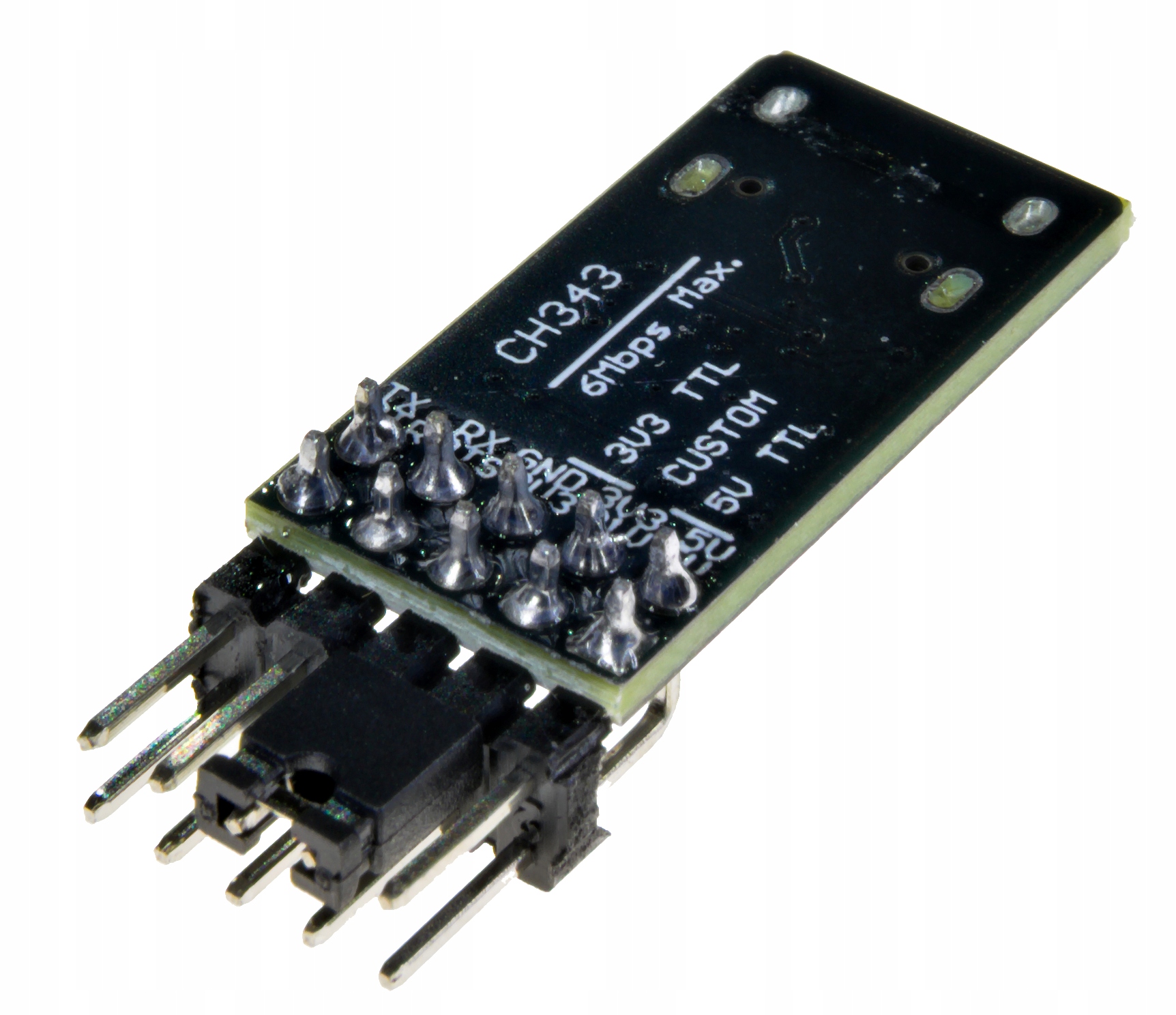

Moduł konwertera USB-UART oparty na układzie CH343P umożliwia niezawodną komunikację szeregą z mikrokontrolerami, płytkami deweloperskimi i urządzeniami embedded. Wersja z dodatkowymi liniami RTS i DTR pozwala na automatyczne programowanie np. ESP32/ESP8266 bez ręcznego resetowania.

Dzięki zworkom możliwy jest wybór poziomu logicznego (3.3V lub 5V), co zapewnia kompatybilność z większością popularnych układów.

Cechy produktu:

✔ Obsługa napięcia logicznego 3.3V i 5V – wybierane zworką

✔ Dodatkowe linie sygnałowe: RTS i DTR – auto-reset ESP32

✔ Zgodny z Arduino, ESP32, STM32, ESP8266, itp.

✔ Wyjście zasilania: 3.3V lub 5V z portu USB

✔ Układ CH343P – do 6Mbps

Specyfikacja techniczna:

✔ Układ: CH343P

✔ Interfejs: USB 2.0 (typ A)

✔ Napięcie logiczne: 3.3V / 5V (ustawiane zworką)

✔ Linie sygnałowe: TXD, RXD, GND, RTS, DTR

✔ Dodatkowe piny: VCC, 3.3V, 5V, VOUT (zależne od zworki)

✔ Prędkości transmisji: do 6 Mbps

✔ Kompatybilny z Windows, Linux, macOS

✔ Złącze: goldpin 2×5 (2.54 mm)

✔ Wymiary: ok. 22 × 17 mm

Zastosowanie:

✔ Programowanie i debugowanie ESP32, ESP8266

✔ Komunikacja szeregowa z Arduino, STM32, Raspberry Pi

✔ Praca z modułami GSM, GPS, BLE, Wi-Fi

✔ Zastosowania embedded, automatyka, DIY

Podłączenie (przykład – ESP32):

✔ VCC → 3.3V (lub 5V, zależnie od układu)

✔ GND → GND

✔ TXD → RX ESP32

✔ RXD → TX ESP32

✔ RTS → IO0

✔ DTR → EN (RESET)

(RTS + DTR umożliwiają auto-reset podczas programowania)

Moduł CH343P to niezawodne i nowoczesne rozwiązanie do komunikacji UART, szczególnie polecane tam, gdzie liczy się stabilność, auto-reset i wysoka zgodność z systemami operacyjnymi.
