DANE TECHNICZNE

• Zasilanie: 230V AC
• Maksymalne obciążenie przekaźnika: 1500W
• Pobór prądu: 30mA
• Temperatura pracy termostatu: -5°C do +40°C
• Zakres pomiaru temperatury: od -55°C do 110°C
• Zakres regulacji temperatury: od -55°C do 110°C
• Dokładność pomiaru: 0,1°C
• Precyzja sterowania temperaturą: 0,1°C
• Częstotliwość odświeżania: 0,5s

Charakterystyka sondy:

• Rodzaj sondy: NTC10k (w wodoodpornej obudowie)
• Długość sondy z kablem: 1 metr
• Średnica sondy: 5 mm
• Długość sondy (końcówka metalowa): 25 mm

KONSTRUKCJA URZĄDZENIA

Wyświetlacz:

• Rodzaj wyświetlacza: LED,
• Kolor wyświetlacza: Czerwony,
• Rozmiar wyświetlacza: 1,9 cali 3 cyfry,

Obudowa regulatora - termostatu:

• Długość przewodów wyprowadzonych z regulatora: 8 - 10 cm,
• Kolor obudowy: Biała,
• Materiał z jakiego wykonana jest obudowa: Tworzywo sztuczne,
• Wysoka jakość wykonania, obudowa odporna

Wymiary urządzenia:

• Wysokość: 44,5 mm
• Szerokość: 60 mm
• Głębokość: 31 mm
• Rozstaw otworów od mocowań: 73 mm
• Waga: 58 g

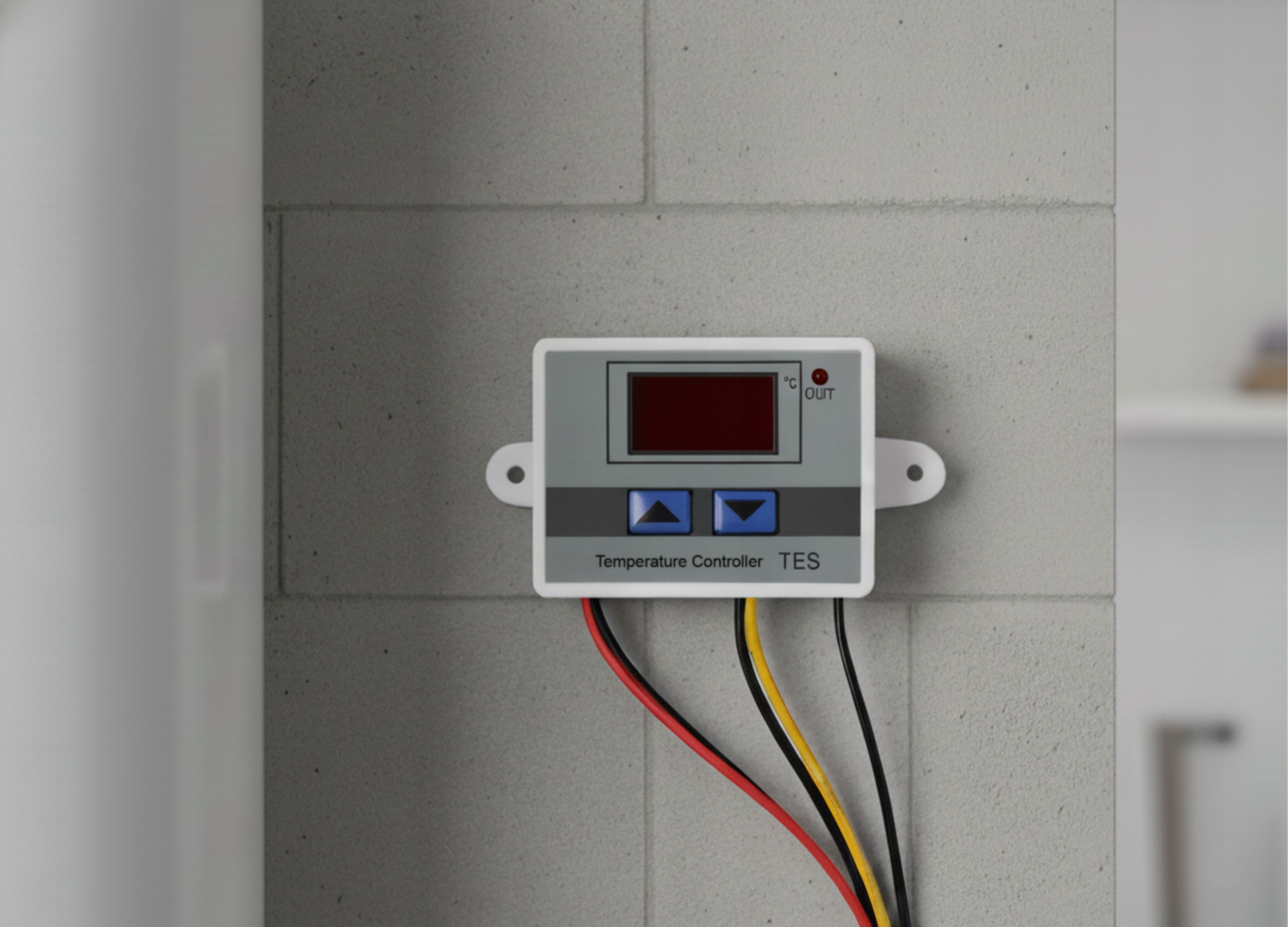

OZNACZENIE ELEMENTÓW

1. Otwory montażowe/ montaż natynkowy,
2. Dioda LED sygnalizująca pracę przekaźnika,
3. Wyświetlacz LED - 3 cyfry, czerwony,
4. „START” - strzałka w górę - ustawianie temp. załączania,
5. „STOP” - strzałka w dół - ustawianie temp. wyłączania,
6. Sonda,
7. Zasilanie 230V AC (przewód czerwony),
8. Neutralny (przewód czarny),
9. Obciążenie (przewód żółty).

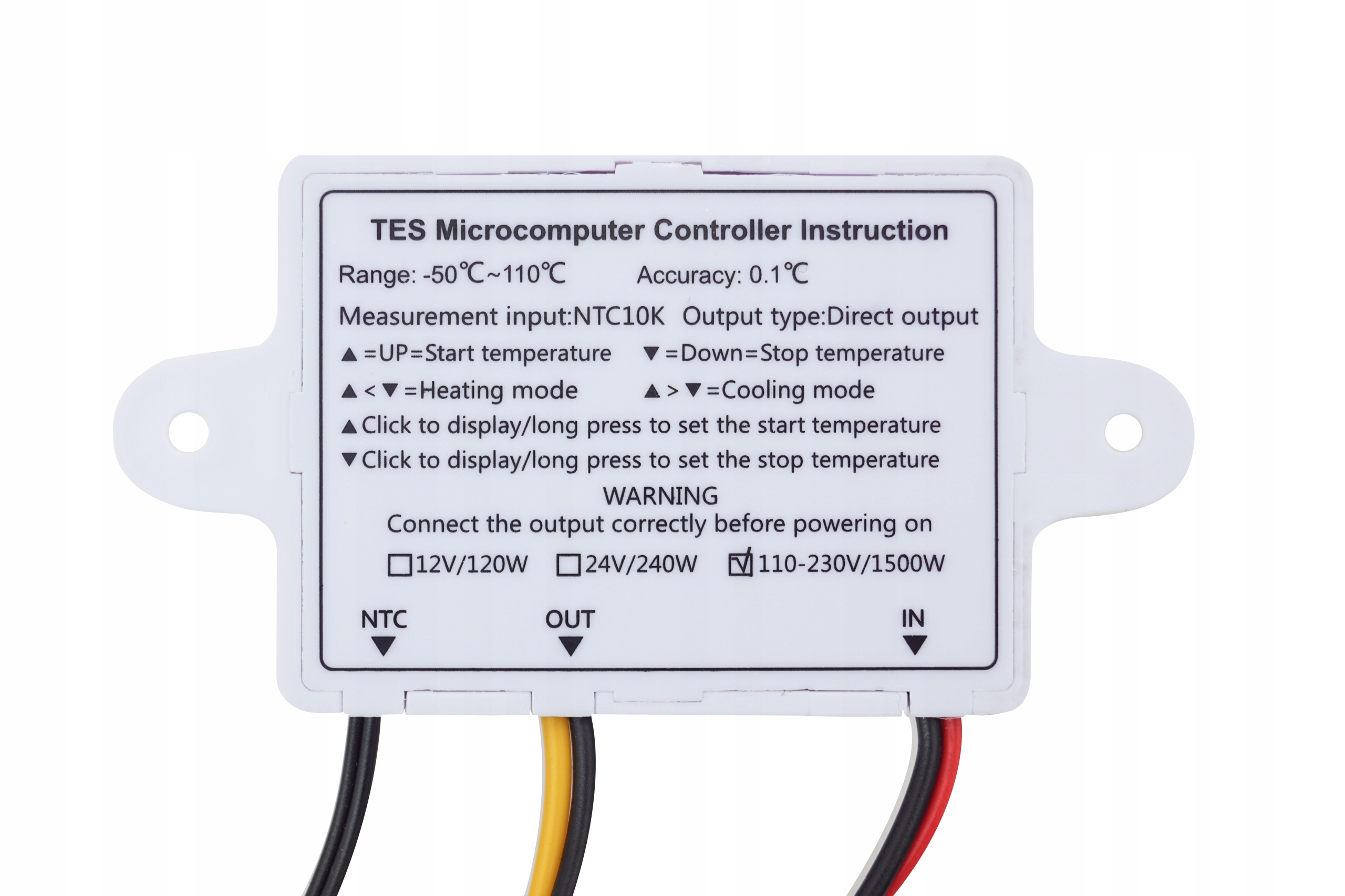

USTAWIENIA, ZASADY DZIAŁANIA:

Ustawienie temperatury włączającej urządzenie podłączonego pod sterownik (start):

Wciśnij i puść przycisk ▲, ukaże się temperatura włączająca. Następnie wciśnij przycisk ▲ ponownie i trzymaj przez 3 sekundy aby uruchomić tryb edycji temperatury. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ▲ i ▼. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy aby ustawiona temperatura została zapamiętana.

Ustawienie temperatury wyłączającej urządzenie podłączonego pod sterownik (stop):

Wciśnij i puść przycisk ▼, ukaże się temperatura wyłączająca. Następnie wciśnij przycisk ▼ ponownie i trzymaj przez 3 sekundy aby uruchomić tryb edycji temperatury Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ▲ i ▼. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy aby ustawiona temperatura została zapamiętana.

Aby sprawdzić ustawioną temperaturę załączania (start) lub temperaturę docelową (stop) należy raz przycisnąć przycisk lub .

Temperatura załączania ▲START niższa niż temperatura wyłączania ▼STOP - TRYB OGRZEWANIA

Temperatura załączania ▲START wyższa niż temperatura wyłączania ▼STOP - TRYB CHŁODZENIA.
