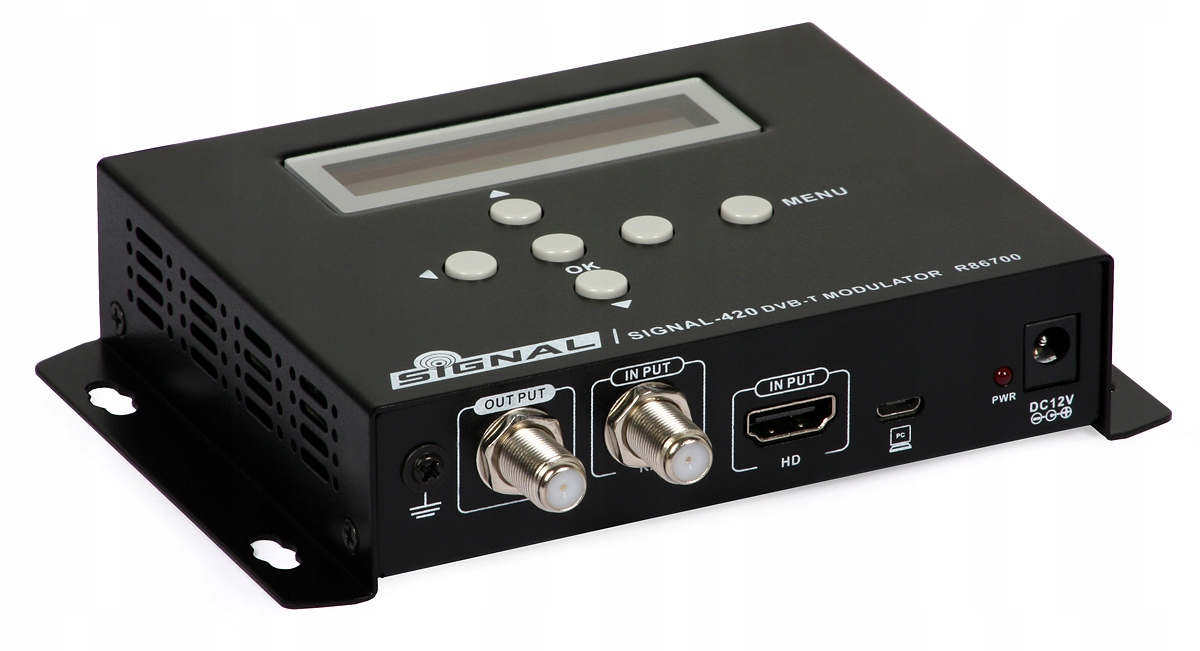

Модулятор HDMI Signal-420 — COFDM (DVB-T)

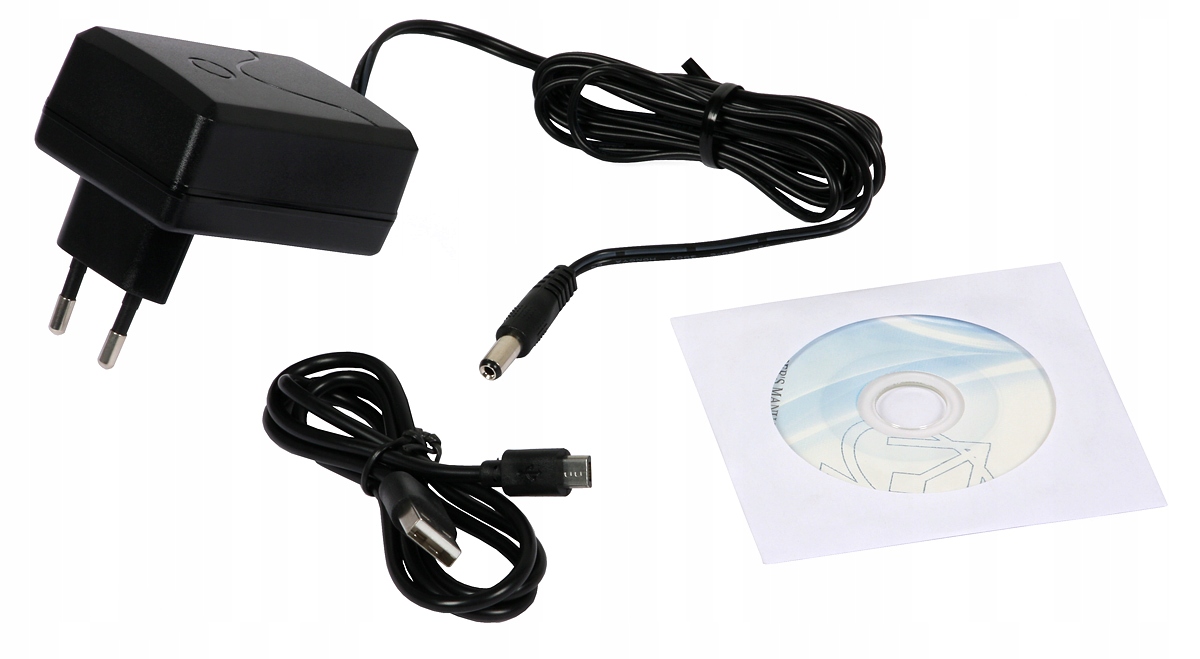

Аксессуары в комплекте

Модулятор SIGNAL - 420-это многофункциональное устройство, которое подает входной сигнал на разъем HDMI модулирует в стандарте DVB-T. на него можно подавать сигнал как SD, так и в разрешении Full HD.

Устройство представляет собой одноканальный модулятор. Это означает возможность подключить к нему один источник сигнала и модулировать его в виде цифрового мультиплекса DVB-T. параметры конфигурации позволяют добавить выходной поток к уже существующему установка DVB-T способом, выбранным администратором или инвестором.

Источник сигнала они могут включать, среди прочего: медиаплееры, видеорегистраторы, проигрыватели Blu-ray, ПК или приставки. Максимальная пропускная способность выходного потока может со стандартом 31,68 Мбит / с, максимальный битрейт видеопотока составляет Мбит / с.

Устройство является отличной альтернативой установкам, основанным на разветвители и кабели HDMI.

Настройка всех параметров осуществляется при с помощью кнопок и дисплея, расположенных на передней панели модулятора.

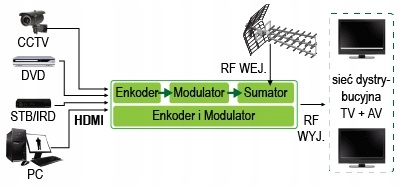

Функциональная схема устройства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Кодировка: H. 264

Скорость потока (макс.): 5...15 Mbit / s

Вход: HDMI x1

Разрешение:

• 1920x1080_60p
• 1920x1080_50p
• 1920x1080_60i
• 1920x1080_50i,
• 1280x720_60p
• 1280x720_50p

Соотношение сторон: 16: 9, 5: 4

Секция модулятора DVB-T

Standard: DVB-T COFDM

Режим БПФ: 2K / 8K

Pasmo: 6 MHz, 7 MHz, 8 MHz

Интервал безопасность: 1/32

FEC: 7/8

MER: ≥ 35 dB

Частота RF: 50...860 МГц

Выходной уровень RF: 70...100

Локальный интерфейс: ЖК-кнопки

Общие

Источник питания: DC 12V / 1.5 A

Размеры: 125x100x28 мм

Вес: 0.5 кг
