Raspberry Pi M.2 HAT+ (Compact) – moduł rozszerzeń M.2 dla Raspberry Pi 5

Raspberry Pi M.2 HAT+ (Compact) – moduł rozszerzeń M.2 dla Raspberry Pi 5 (wersja kompakt)

Opis

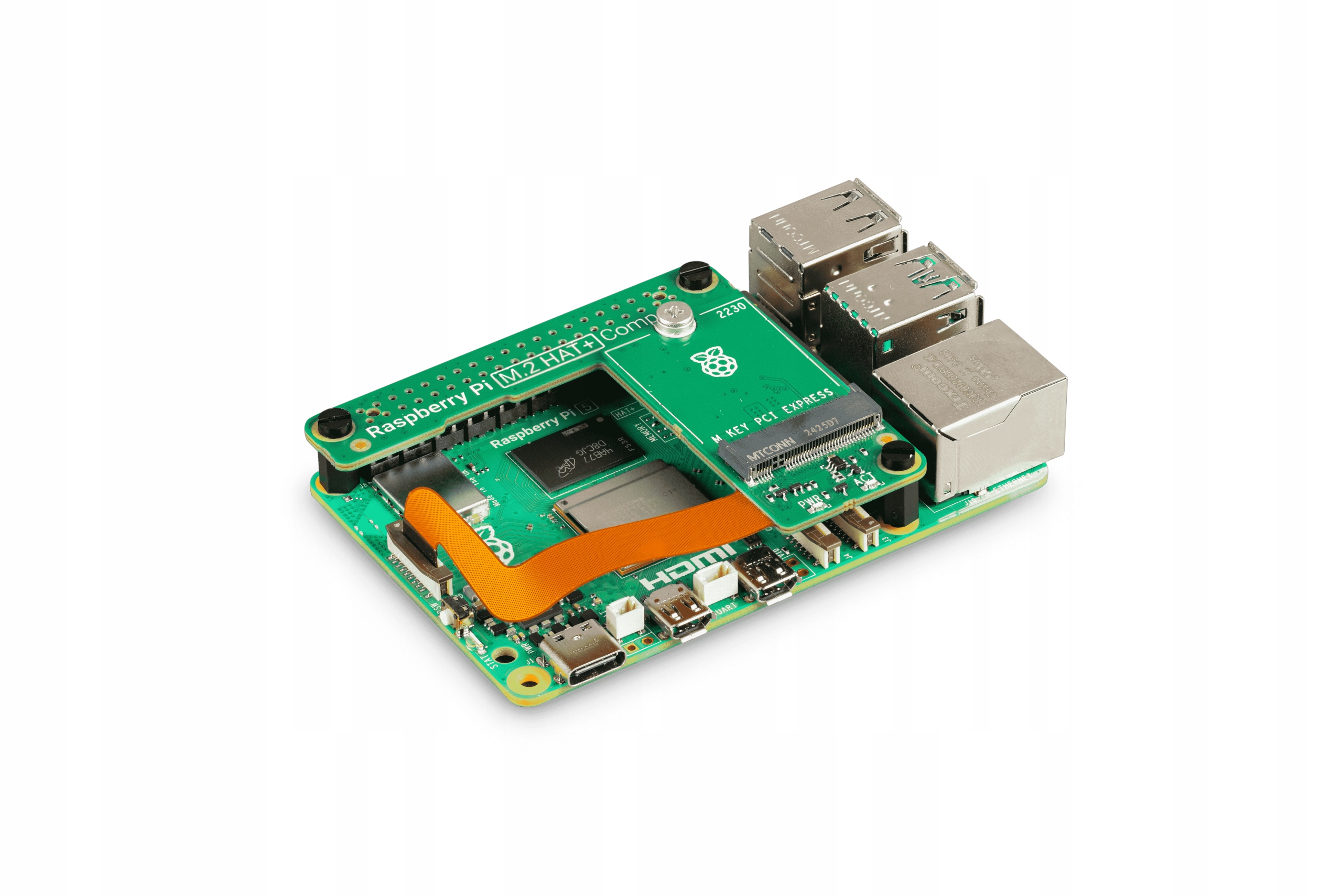

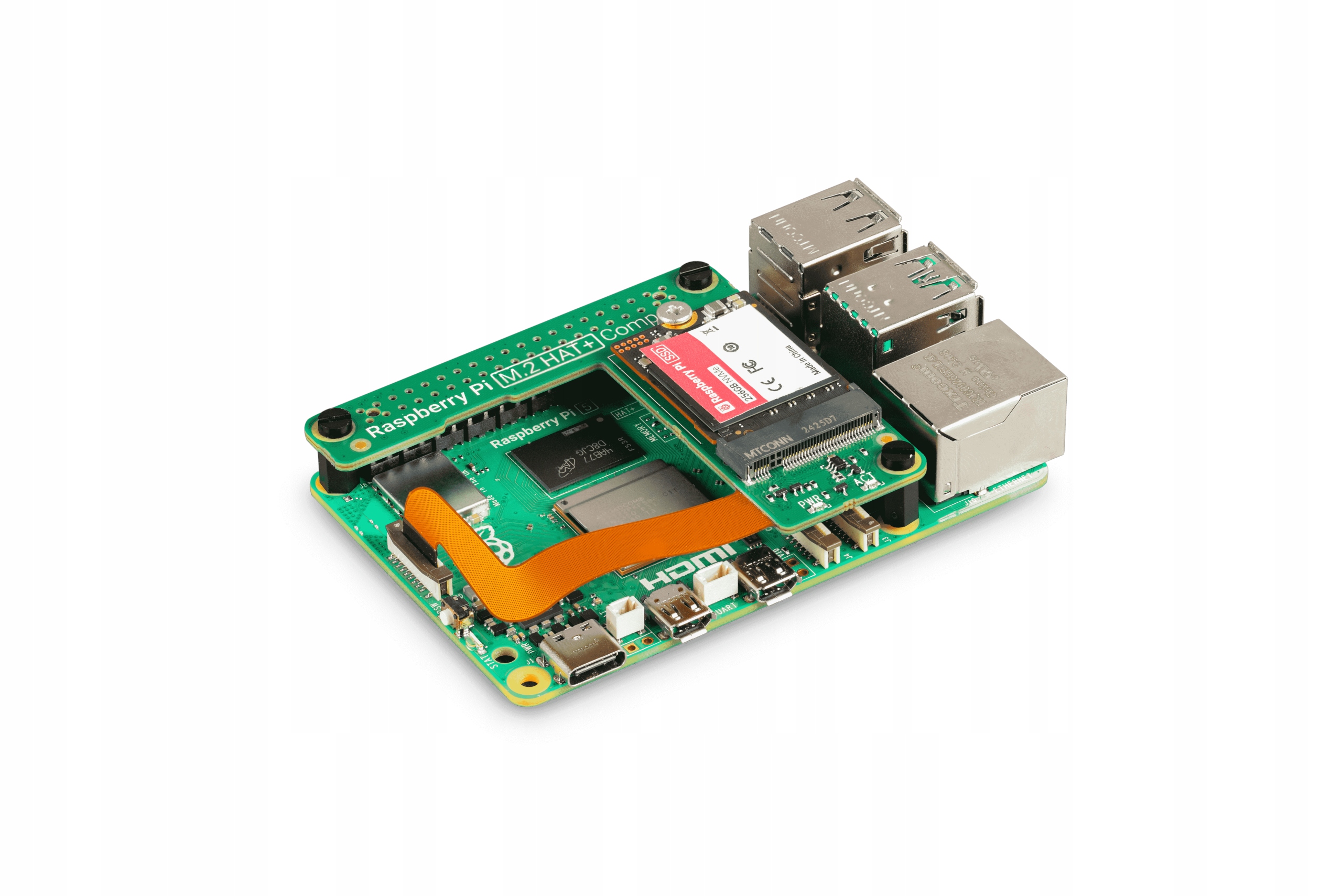

Raspberry Pi M.2 HAT+ w wersji kompakt umożliwia podłączenie urządzeń M.2 z interfejsem PCIe, takich jak dyski NVMe czy akceleratory AI, bezpośrednio do Raspberry Pi 5. Adapter wykorzystuje jednoliniowe PCIe 2.0 dostępne na złączu FPC 16-pin (0,5 mm), zapewniając transfer danych do 500 MB/s. Obsługuje urządzenia ze złączem M-key w formatach 2230 oraz 2242 (dla wersji standardowej) oraz 2230 (dla wersji Compact). Moduł dostarcza do 3 A prądu dla podłączonych urządzeń i zgodny jest ze specyfikacją HAT+.

Wersja standardowa wyposażona jest w 16 mm złącze dystansowe i elementy montażowe, co pozwala na stosowanie jej z Raspberry Pi 5 wraz z aktywnym chłodzeniem. Wersja Compact przeznaczona jest do pracy w obudowie Raspberry Pi 5, z zachowaniem miejsca na wentylator.

Właściwości

• Interfejs: PCIe 2.0 ×1 (do 500 MB/s)
• Obsługiwane złącze: M.2 M-key
• Obsługiwane formaty urządzeń:
• M.2 HAT+ Standard: 2230, 2242
• M.2 HAT+ Compact: 2230
• Zasilanie: do 3 A dla podłączonych urządzeń
• Wskaźniki LED: zasilanie i aktywność
• Zgodność: Raspberry Pi HAT+ specification

W zestawie

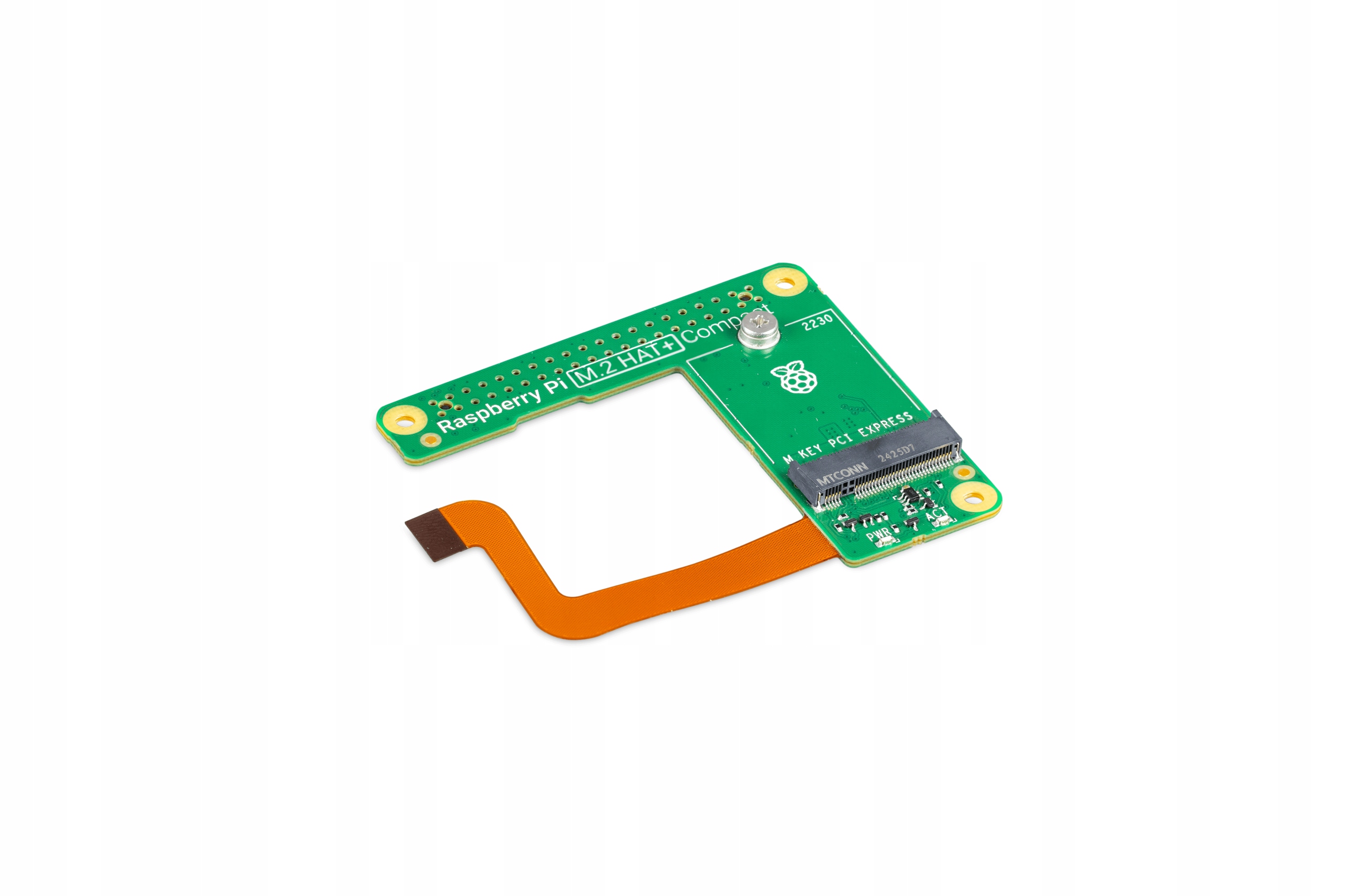

• moduł Raspberry Pi M.2 HAT+ (Compact)
• taśma FPC
• złącze stacking header 16 mm (wersja standardowa)
• dystanse gwintowane i śruby
• podwójnie kołnierzowa śruba do mocowania urządzeń M.2
