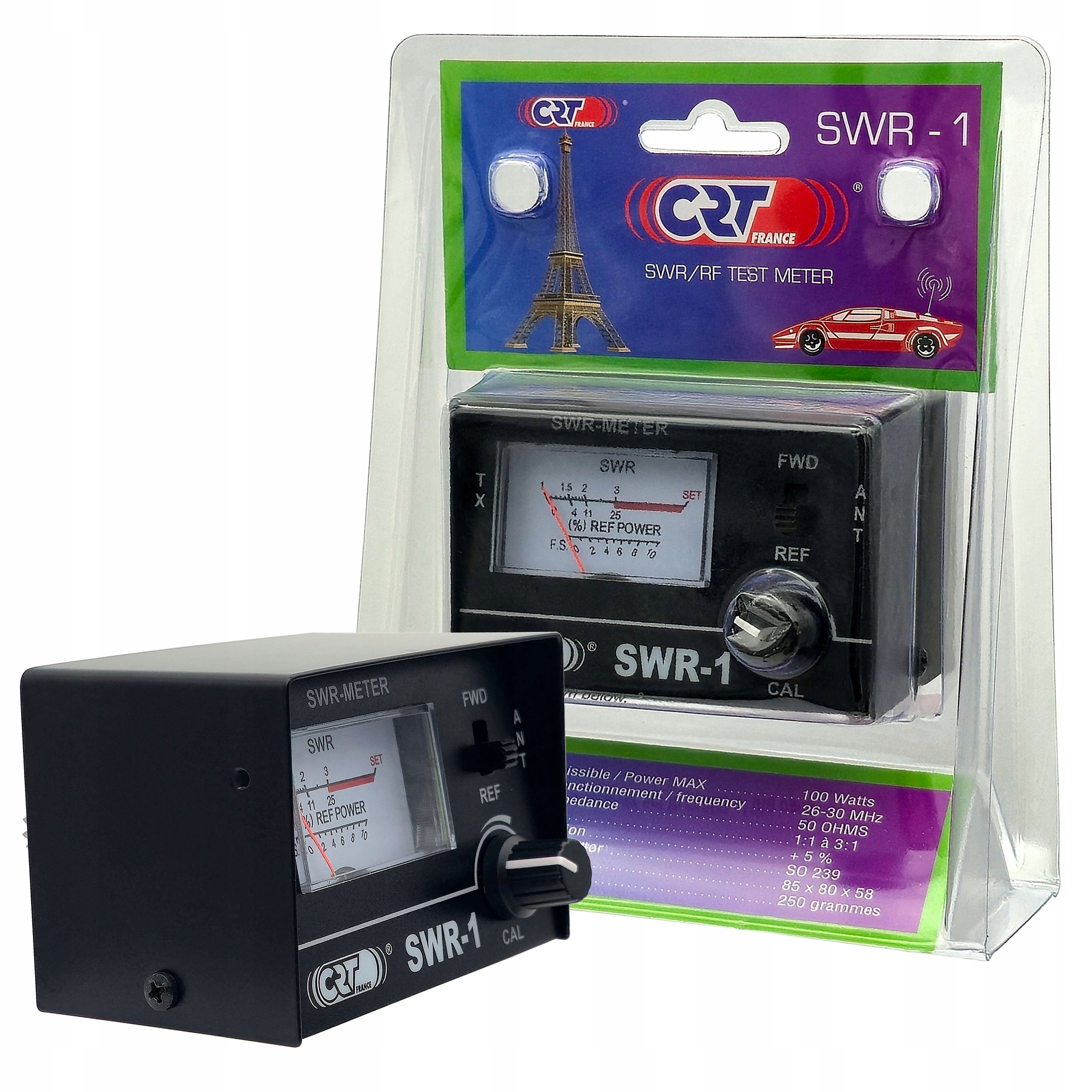

MIERNIK REFLEKTOMETR SWR CRT-1 miernik parametru SWR do anten CB

CRT SWR-1

Miernik SWR, fachowo reflektometr,  to podstawowe wyposażenie każdego radioamatora, które pozwala zestroić antenę CB oraz kontrolować sprawność instalacji antenowej.

Prosty reflektometr, dzięki któremu dostroisz antenę CB samochodową lub bazową.

Wskaźnik CRT SWR 1 jest bardzo prosty w obsłudze

Z naszego doświadczenia wynika, że CRT SWR-1 to najdokładniejszy miernik SWR wśród budżetowych propozycji.

CRT SWR1 wystarczy do podstawowych, sporadycznych pomiarów.

Specyfikacja:

• zakres częstotliwości pracy: 26-30 MHz
• błąd pomiaru: do 5%

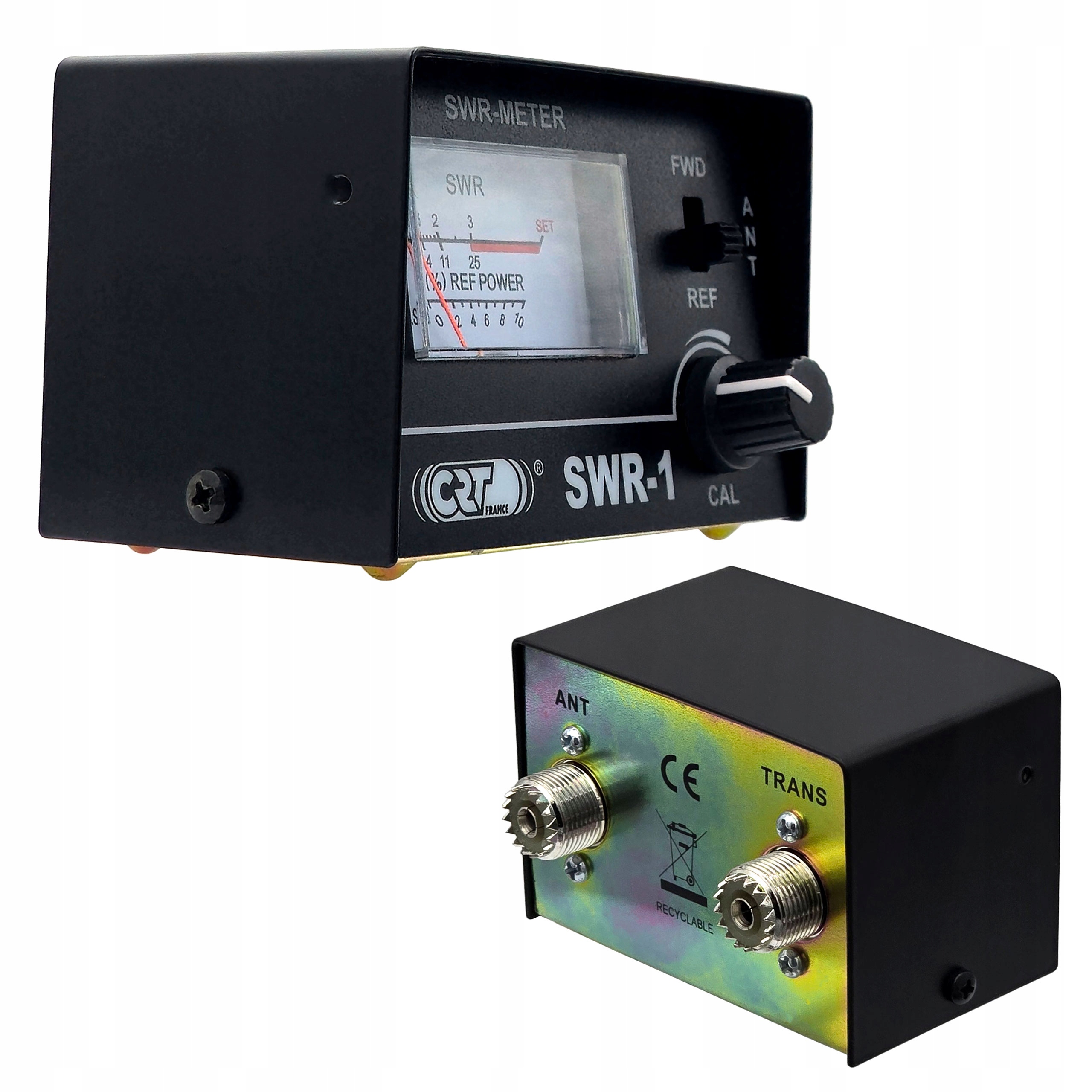

• złącza: SO-239
• wymiary: 85 x 80 x 58 mm
• waga: ok. 250g

• reflektometr CRT SWR-1

POMIAR WSPÓŁCZYNNIKA SWR

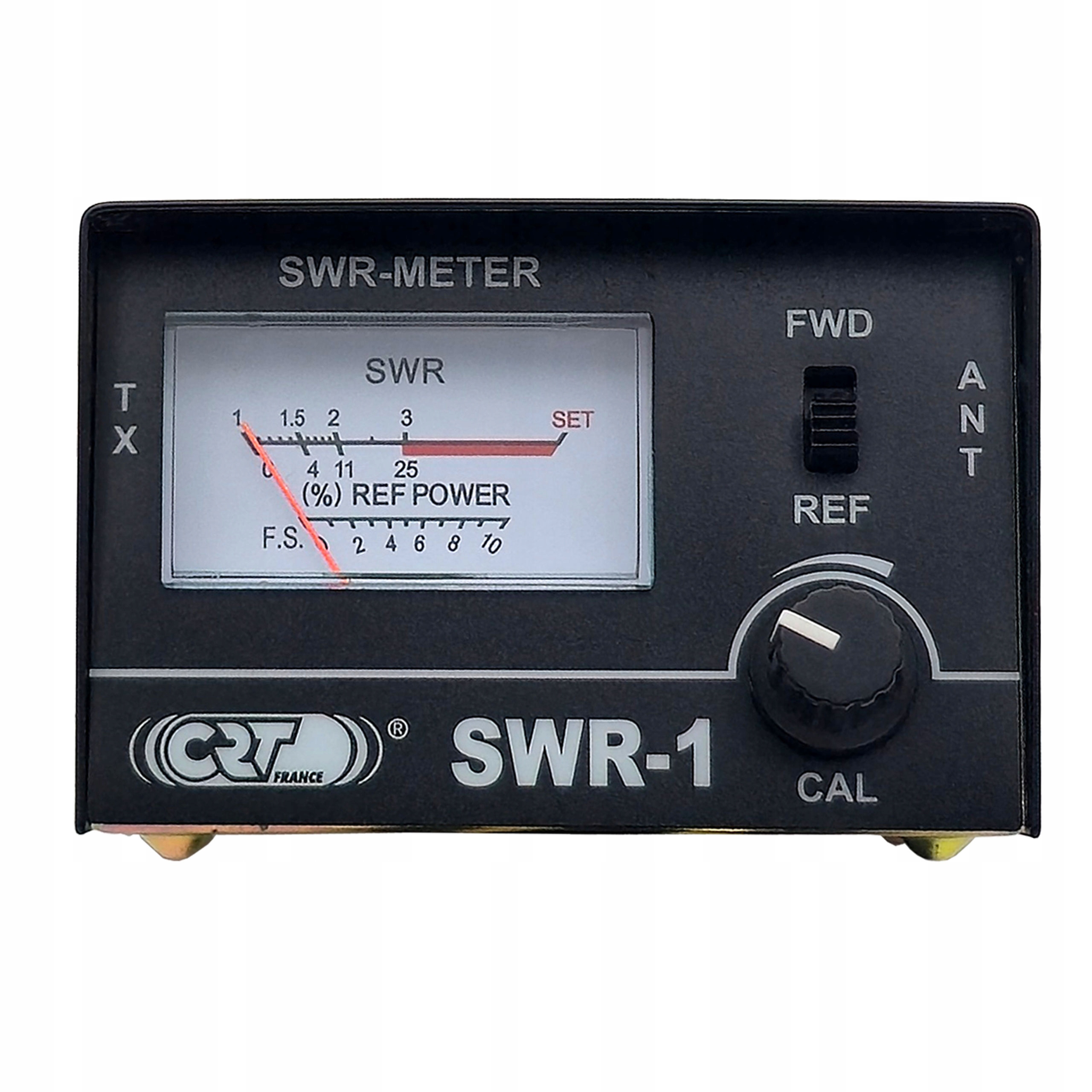

1. Przełącznik znajdujący się w prawej części panela przedniego reflektometru, ustaw w pozycji SWR. a lewy przełącznik w pozycję /FWD/

2. W radiu włącz nadawanie i za pomocą pokrętła z prawej strony reflektometru, ustaw wskazówkę na prawej skali oznaczonej SWR tak, by wskazywała pozycję SET (na końcu skali SWR).

3. Ustaw teraz przełącznik lewy w pozycję REF i nadając odczytaj wartość niedopasowania, czyli współczynnik SWR.

4. Przy poprawnie zestrojonej antenie współczynnik SWR powinien mieć najniższą wartość (co najwyżej 2) na kanale 20 CB. W miarę oddalania się od kanału 20 SWR powinien osiągać wartości maksymalne na kanałach 1 i 40. Należy pamiętać, że po zmianie kanału należy zawsze przeprowadzić kalibrację, czyli powtórzyć kroki opisane w punktach od 2 do 4. Jeśli w wyniku pomiarów okaże się, iż SWR jest najmniejszy na kanale 1 i rośnie w miarę zbliżania się do kanału 40, oznacza to, że promiennik anteny jest za długi i należy go skrócić (w zależności od typu anteny poprzez wsunięcie anteny lub przemieszczenie pierścieni regulacyjnych). Po nieznacznym skróceniu promiennika należy ponownie zmierzyć SWR, czyli powtórzyć kroki opisane w punktach 2 do 4, aż osiągniemy sytuację, w której SWR jest najmniejszy na kanale 20 i rośnie w miarę zbliżania się do kanałów 1 lub 40.Jeśli w wyniku pomiarów okaże się, iż SWR jest najmniejszy na kanale 40 i rośnie w miarę zbliżania się do kanału 1, oznacza to, że promiennik anteny jest za krótki i należy go nieco wydłużyć (w zależności od typu anteny poprzez wysunięcie anteny lub przemieszczenie pierścieni regulacyjnych). Po nieznacznym wydłużeniu promiennika należy ponownie zmierzyć SWR, czyli powtórzyć kroki podane w punktach od 2 do 4, aż osiągniemy sytuację, w której SWR jest najmniejszy na kanale 20 i rośnie w miarę zbliżania się do kanałów 1 lub 40.
