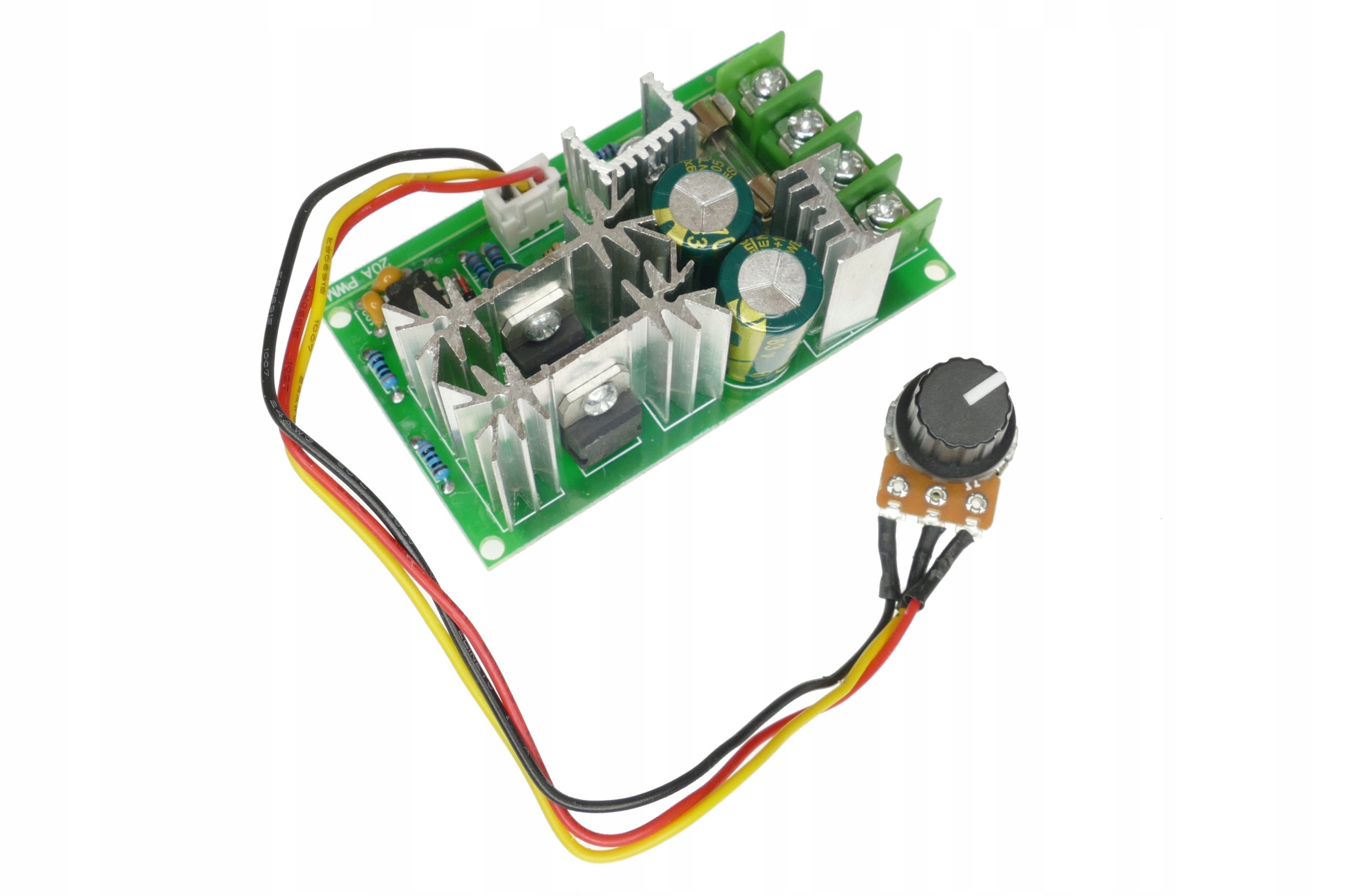

REGULATOR PWM DC 10-60V 20A 1200W

Regulator PWM pozwala na regulacje prędkości obrotowej silników DC, sterownia cewkami zaworów proporcjonalnych i wielu innych odbiorników za pomocą sygnału o regulowanej szerokości impulsu (PWM).

Dane techniczne:

- napięcie zasilania: 12-60 VDC

- moc maksymalna na wyjściu: 1200W

- maksymalny stały prąd wyjściowy: 20A

- częstotliwość: 25kHz

- zakres regulacji wypełnienia przebiegu PWM 0 - 100 %

- wymiar PCB : 48x77 mm

- maksymalna wysokość modułu: 28 mm

Sposób podłączenia:

Podłączyć zasilanie z zakresu 12 - 60VDC do zacisków oznaczonych jako Power - i Power +, zachowując poprawną polaryzacje. Do zacisków Motor - oraz Motor + podłączyć odbiornik (np. silnik DC). Za pomocą potencjometru regulować np. prędkość obrotową podłączonego silnika DC.
