Opis

Zestaw z modułem SIMCom 5G SIM8202G-M2 przeznaczony do współpracy z minikomputerem Raspberry Pi. Oparty został na układzie Qualcomm Snapdragon X55 , który gwarantuje wielozakresową obsługę częstotliwości, dzięki czemu urządzenie może być stosowane w krajach i regionach, takich jak Chiny, Japonia, Korea Południowa, Europa czy Bliski Wschód. Wspiera sieci 5G SA lub NSA i jest wstecznie kompatybilny z siecią 4G oraz 3G . SIM8202G-M2 wspiera pozycjonowanie w ramach systemów GPS, GLONASS, Beidou, Galileo i QZSS, funkcję Dial-up oraz komunikację z urządzeniami w chmurze. Obsługiwany jest za pomocą komend AT.

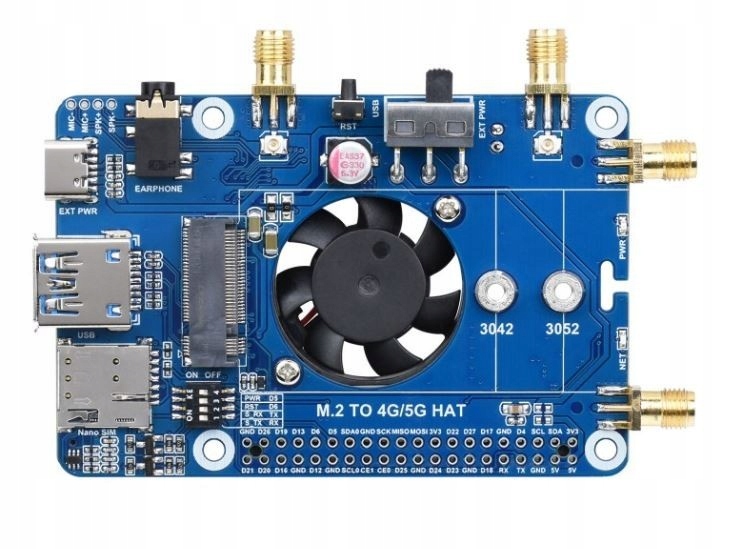

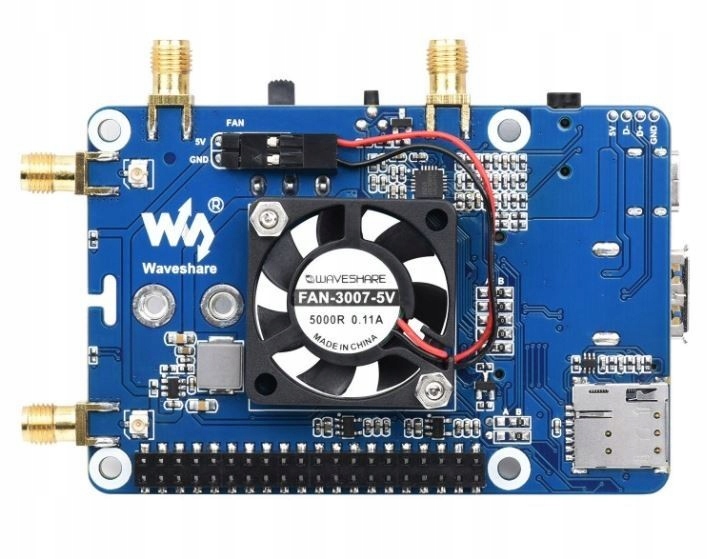

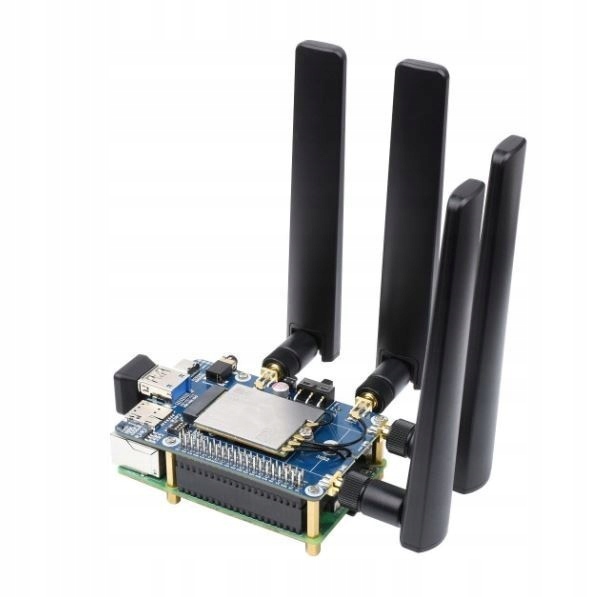

Płytka bazowa wyposażona została w złącze M2 B Key, dzięki czemu umożliwia połączenie z różnymi modułami komunikacyjnymi 4G lub 5G ze złączem M2. Na płytce umieszczono również port USB 3.1, gniazdo audio, dekoder oraz gniazdo karty SIM. Do Raspberry Pi zestaw podłączany jest za pomocą standardowego złącza 40-pinowego. Do zestawu dołączona została obudowa, anteny i wentylator chłodzący. Pełna dokumentacja dostępna jest na stronie Wiki produktu.

Właściwości

• Modem SIMCom 5G SIM8202G-M2 z układem Qualcomm SDX55
• Pasmo częstotliwości:
• 5G SA Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79
• 5G SA Sub-6G n41, n77, n78, n79
• LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B66/B71
• LTE-TDD B34/B38/B39/B40/B41/B42/B48
• WCDMA B1/B3/B5/B8
• GNSS GPS, GLONASS, Beidou, Galileo i QZSS
• Szybkość transmisji danych:
• Sub-6G 4 Gb/s (pobieranie) i 500 Mb/s (wysyłanie)
• LTE 2 Gb/s (pobieranie) i 200 Mb/s (wysyłanie)
• HSPA 42 Mb/s (pobieranie) i 5,76 Mb/s (wysyłanie)
• Systemy operacyjne Windows, Linux, Android
• Protokoły komunikacyjne TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/MQTTS/DNS/SSL3.0
• SMS obsługuje MT, MO, CB, Text, PDU
• Aktualizacja oprogramowania sprzętowego Obsługuje aktualizację oprogramowania sprzętowego przez port USB
• 2 x gniazdo SIM 1,8 V/3,0 V
• Złącze antenowe 4 x SMA
• Przełącznik on/off, wskaźnik LED, reset
• Zasilanie 5 V, 3 A
• Wymiary modułu 85 x 56 mm

W zestawie

• SIM8202G-M2
• M.2 TO 4G/5G HAT
• 4 x Antena zewnętrzna
• 4 x Adapter IPEX
• Kabel USB
• Adapter USB3.0
• Adapter USB2.0
• Antena GPS
• Listwa 2x20-pin
• Pakiet śrub
• Nasadki ochronne SMA
