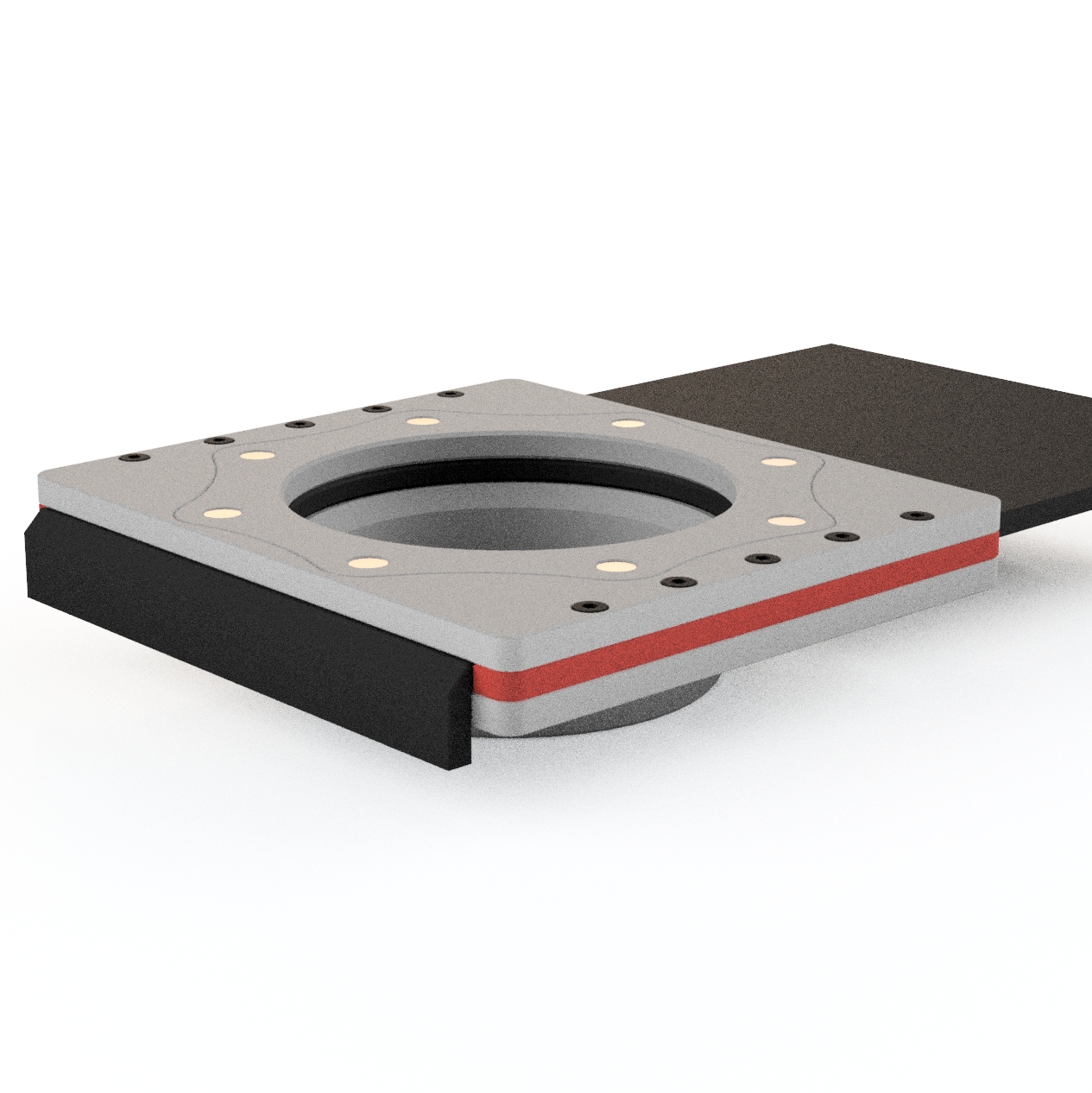

Zasuwa magnetyczna do złączy magnetycznych MAGSNAP STANDARD (Blast Gate)

Natychmiastowa kontrola przepływu powietrza w systemach odpylania. Zasuwa zbudowana dwustronnie:

• Strona A – króciec do nasunięcia węża SPIRO lub rury PVC,
• Strona B – baza magnetyczna do podłączenia złącza MAGSNAP STANDARD.

Bez opasek, bez narzędzi, bez wysiłku. Szybki dostęp serwisowy – dzięki złączu MAGSNAP wypniesz zasuwę w sekundę, aby wyczyścić kanał lub skontrolować mechanizm.

Kompatybilność

• System: MAGSNAP STANDARD (do wersji MINI dostępne na innych naszych aukcjach)
• Węże: SPIRO, rury PVC o odpowiednio dobranej średnicy.

Numeracja: MS-Blast-Gate-100 (Ø średnica zewnętrzna na zasuwie)

Najważniejsze zalety

• 2 w 1: króciec + baza MAGSNAP – błyskawiczne wpięcie zasuwy w istniejącą linię.
• Błyskawiczne odcinanie gałęzi – maksymalizujesz ssanie na aktywnym stanowisku.
• Gładki, pełny przelot (anti-clogging) – mniejsze ryzyko odkładania się wiórów i pyłu.
• Serwis w kilka sekund – „odepnij–wyczyść–wepnij”, bez rozkręcania obejm.
• Modułowość systemu – spójna praca z szybkozłączami MAGSNAP

Zastosowanie

• Rozgałęzione instalacje odciągu: piła stołowa, grubościówka, frezarka, szlifierka, CNC.
• Stałe linie SPIRO oraz mobilne przepinki węży.
• Sekcjonowanie długich tras w celu utrzymania wysokiego przepływu.

Budowa „dwustronna”

• Strona A (króciec): nasuwany w wąż SPIRO lub  w rurę PVC.
• Dobór po OD króćca na zasuwie (zewnętrzna średnica; patrz „Uwaga wymiarowa”).
• Strona B (baza magnetyczna): wpięcie złącza MAGSNAP STANDARD.
• Mechanizm: gładki suwak o pełnym przelocie.

Montaż i użytkowanie

1. Nasunąć wąż/rurę na króciec (Strona A) – zabezpieczyć zgodnie z praktyką warsztatową.
2. Podłączyć złącze MAGSNAP do bazy magnetycznej (Strona B).
3. Otwierać wyłącznie gałąź aktywnej maszyny; pozostałe trzymać zamknięte dla lepszego podciśnienia.
4. Do czyszczenia/inspekcji – odepnij zasuwę od MAGSNAP, usuń nagromadzenia, wepnij ponownie.

Uwaga wymiarowa (bardzo ważne)

• Dobieramy po OD (outer diameter) króćca NA ZASUWIE – DOTYCZY ZEWNĘTRZNEJ ŚREDNICY NA ZASUWIE!
• Przykład: wariant Ø100 = zewnętrzna średnica króćca zasuwy ~100 mm i pasuje do węży i rur Ø100.

Konserwacja i bezpieczeństwo

• Okresowo czyść gniazdo i krawędź suwaka, by zachować płynność pracy.
• W instalacjach podatnych na ładunki elektrostatyczne zachowaj ciągłość uziemienia.
• Nie stosować do gorących wiórów/iskier (np. po cięciu metali).

//Istnieje możliwość dostosowania zasuwy do każdego rozmiaru.//
