Radiolinia 12-kanałów 433MHz Moduł Zdalnego Sterowania + Pilot 12-kanałów

Radiolinia 12-kanałowa AC-RL12 + pilot 12-kanałowy

Radiolinia 12-kanałowa AC-RL12 to zaawansowany odbiornik sterowania radiowego 433 MHz, przeznaczony do zdalnego zarządzania urządzeniami elektrycznymi, napędami i oświetleniem.

Każdy z 12 niezależnych kanałów wyposażony jest w przekaźnik o obciążalności do 10 A, co pozwala na bezpieczne sterowanie wieloma obwodami.

Urządzenie współpracuje z pilotami 433 MHz (kod stały lub kod nauki), umożliwiając wygodne sterowanie wieloma funkcjami z jednego miejsca.

Zastosowanie

Radiolinia AC-RL12 doskonale sprawdzi się w automatyce bram, rolet, oświetlenia, systemach alarmowych, sterowaniu urządzeniami warsztatowymi oraz w projektach DIY, gdzie wymagana jest niezawodna transmisja sygnału bezprzewodowego.

• Sterowanie oświetleniem – np. zdalne włączanie lamp ogrodowych, oświetlenia elewacji, tarasu lub podjazdu.
• Sterowanie bramami i furtkami – obsługa bram wjazdowych, garażowych lub drzwi wejściowych bez potrzeby prowadzenia dodatkowego okablowania.
• Sterowanie roletami i żaluzjami – możliwość indywidualnego lub grupowego sterowania napędami rolet.
• Sterować urządzeniami na odległość, gdy prowadzenie przewodów jest trudne lub niebezpieczne.
• Włączać maszyny, pompy, wentylatory lub systemy wentylacyjne w sposób bezdotykowy.

Najważniejsze cechy

✅ 12 niezależnych kanałów przekaźnikowych

✅ 1x Pilot 12-kanałowy w zestawie

✅ 4 programowalne tryby pracy sygnału: chwilowy (momentary), przełączający (toggle), zatrzaskowy (latch) oraz mieszany (6 chwilowych + 6 przełączających)

✅ Kompatybilność z pilotami 433 MHz – kod stały i uczenie (learning code)

✅ Szybka procedura programowania i kasowania pilotów

✅ Sygnał dźwiękowy informujące o stanie pracy

✅ Obciążalność styków przekaźnika do 10 A

✅ Możliwość podłączenia do 3 pilotów jednocześnie

✅ Zwarta konstrukcja z wentylowaną obudową

Schemat budowy:

1. Moduł radiowy
2. Chip
3. Przycisk nauki
4. Zasilanie (+/-)
5. Dźwięczyk
6. Przekaźnik (12 sztuk)

A = Normalnie zamknięty (NC)

B = Styk wspólny (COM)

C = Normalnie otwarty (NO)

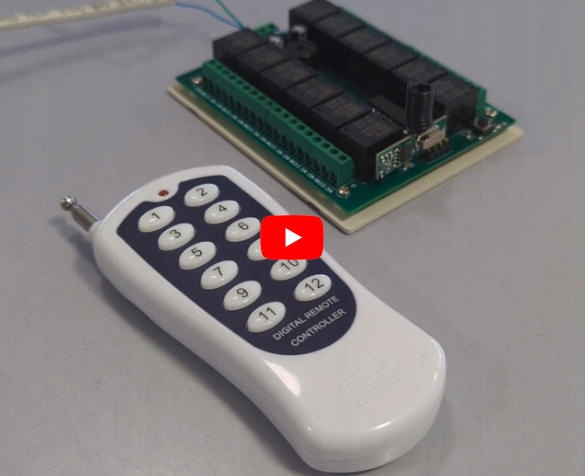

Na serwisie YouTube znajduje się filmik przedstawiający proces kopiowania oraz usuwania pilotów 12-kanałowych z radiolinii:

• https://youtube.com/shorts/pw1l6mmL6SE

Specyfikacja techniczna:

• Napięcie zasilania: DC 12V
• Pobór prądu w stanie czuwania: <= 7mA
• Czułość odbiornika: <= -105 dBm
• Częstotliwość pracy: 433 MHz
• Maksymalny prąd styków przekaźnika: <= 10A
• Pojemność pamięci: do 3 pilotów
• Temperatura pracy: od -40°C do (+80°C)
• Wymiary: 99 x 78 x 28 mm

Zestaw zawiera

✅ radiolinia

✅ obudowa

✅ 1x pilot 12-kanałów (bateria 23A 12V w zestawie)

✅ instrukcja obsługi w języku polskim
