ANALIZATOR WIDMA GENERATOR R&S 10MHz 2,7GHz I/Q

Oferujemy Państwu kompleksowy przyrząd pomiarowy radiotester niemieckiej firmy Rohde&Schwarz.

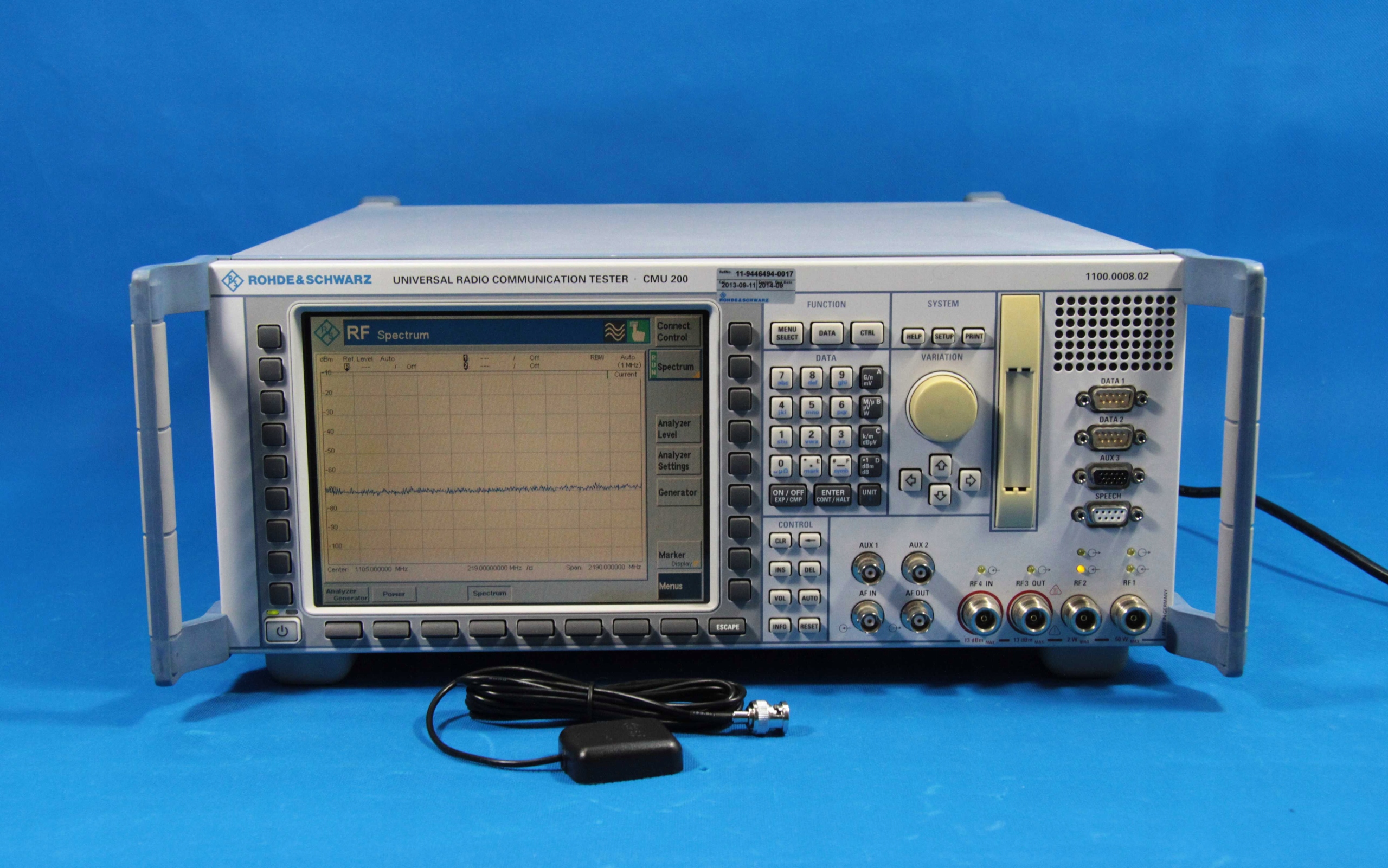

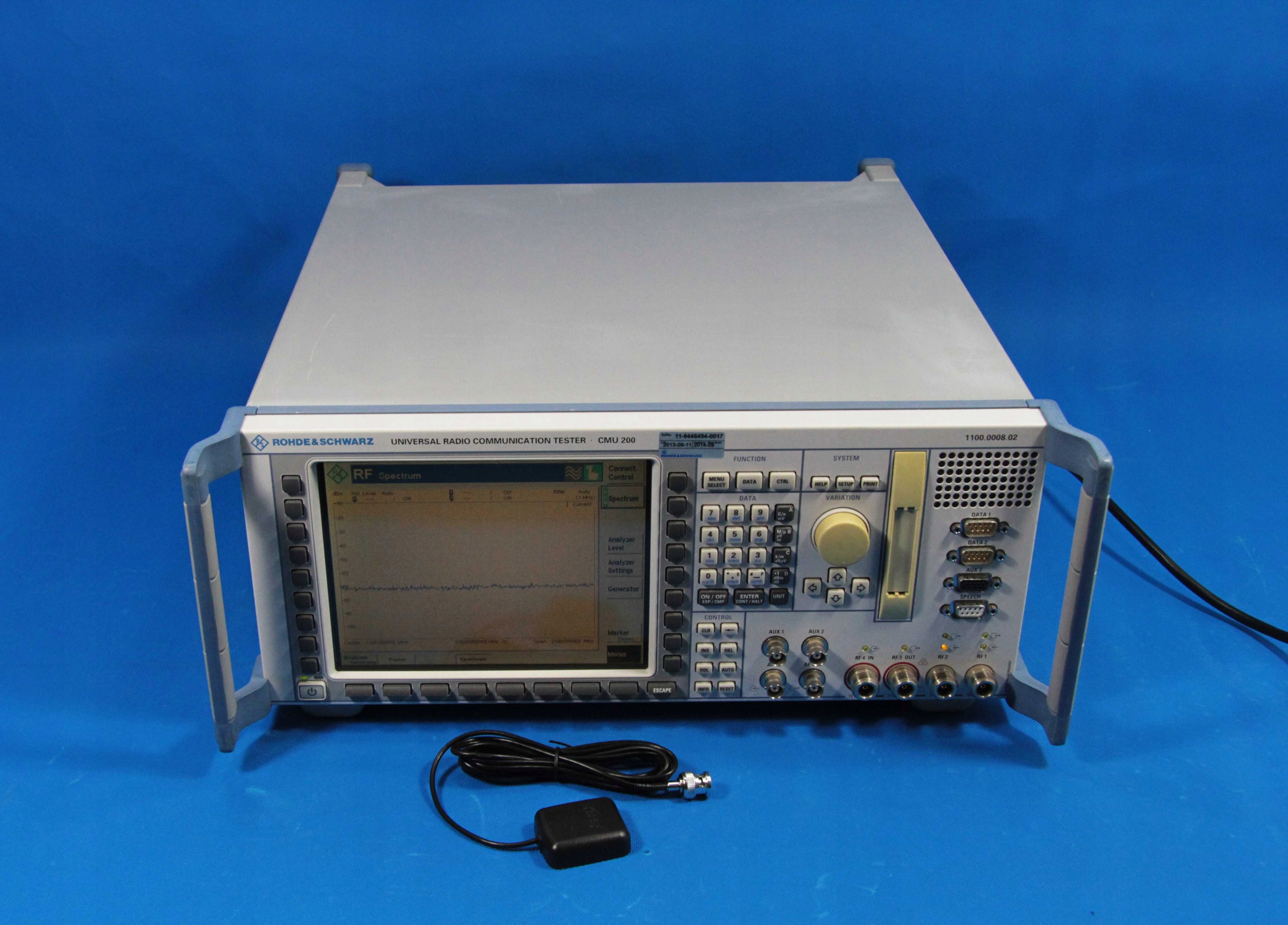

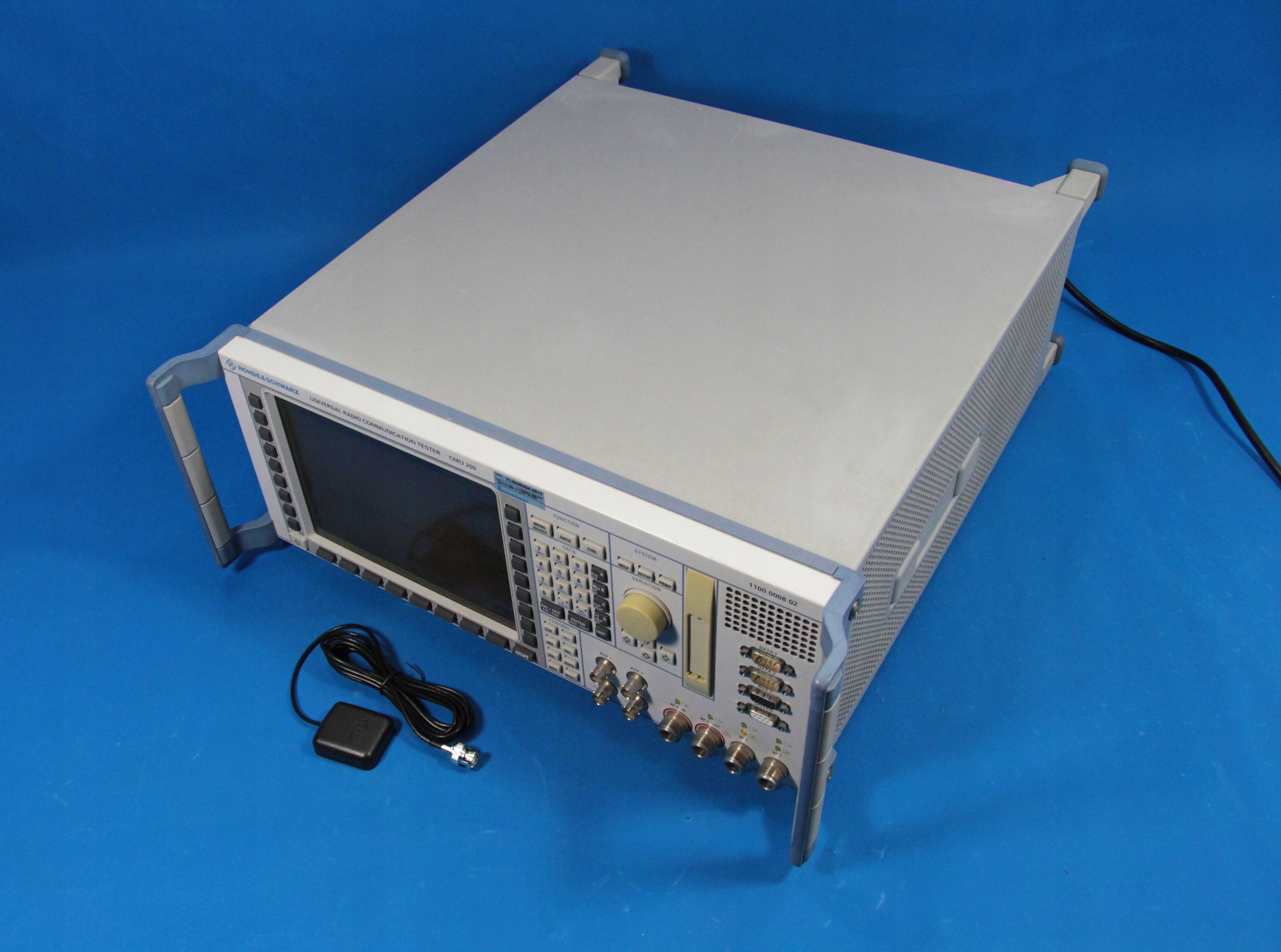

Przyrząd jest typu CMU200.

Urządzenie zostało zaprojektowane tak aby łączyć zalety i możliwości wielu nowoczesnych przyrządów pomiarowych w jednym kompleksowym zestawie.

Oferowany przyrząd zapewnia możliwości nowoczesnego analizatora widma, generatora sygnałowego, miernika mocy, częstościomierza, miernika zniekształceń a także szereg unikalnych funkcji.

UWAGA W urządzeniu zabudowany jest specjalny wzorzec częstotliwości GPS. Dzięki temu urządzenie może służyć do bardzo precyzyjnych pomiarów częstotliwości a także jako generator wzorcowy (podstawa czasu dla innych przyrządów). Przy braku synchronizacji GPS stabilną częstotliwość zapewnia wewnętrzny termostatowany wzorzec (tak jak opcja B12).

Urządzenie wyposażone jest w opcję analizatora modulacji I/Q oraz modulację stereo.

W przyrządzie jako dysk twardy zastosowany jest dysk typu SSD zamiast mechanicznego (akcja serwisowa).

Firma Rohde&Schwarz zaprojektowała urządzenie tak, że każda z tych funkcji pracuje jak indywidualny przyrząd pomiarowy z bardzo dobrymi parametrami. Jednocześnie możliwe jest użytkowanie dwóch funkcji w tym samym czasie (na przykład generatora sygnałowego oraz analizatora widma). Zapewniają to przełączane rozdzielone wejścia wyjścia wcz.

Urządzenie jest przeznaczone do badań, testów i uruchamiania aparatury radiokomunikacyjnej i elektronicznej zarówno analogowej jak i cyfrowej.

Generator sygnałowy posiada cały zestaw modulacji niedostępnych w zwykłych generatorach (AM FM SSB DSB STEREO).

W przyrządzie zadbano również o rewelacyjną ergonomię pracy. Menu jest bardzo proste i po wybraniu odpowiedniej funkcji nie trzeba zagłębiać się w kolejne warstwy poleceń. Gałka elektroniczna w urządzeniu ułatwia płynne przestrajanie w całym zakresie.

W urządzeniu jest zabudowany kolorowy monitor o przekątnej 21cm. Ma wysoki kontrast i jasność pracy. Możliwe jest również podłączenie zewnętrznego monitora o standardzie VGA - zwykły komputerowy.

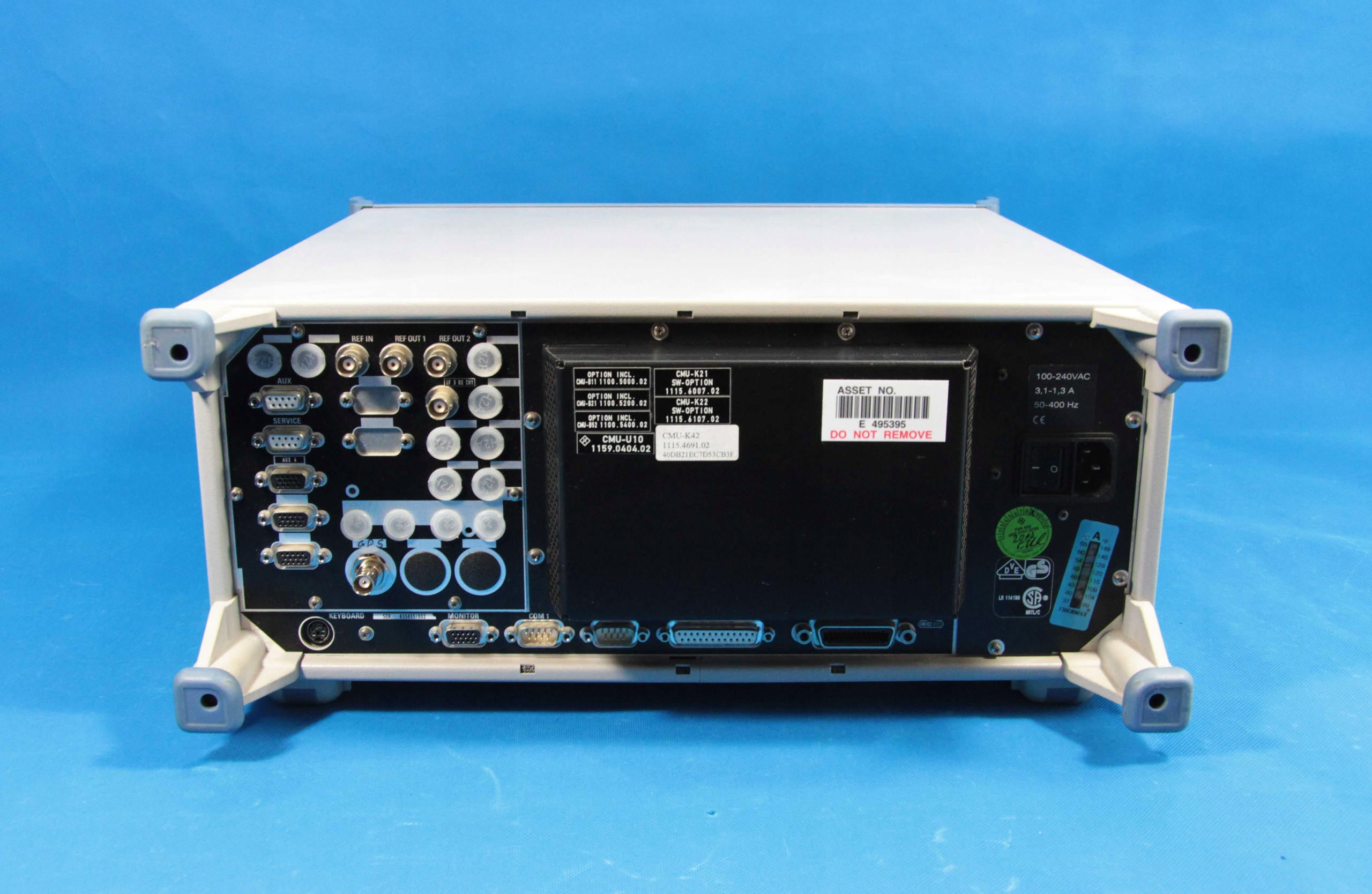

Przyrząd ma złącza typu HPIB, RS232, USB, VGA oraz Centronics.

Możliwe jest bezpośrednie podłączenie zewnętrznej drukarki i drukowanie pomiarów za pomocą funkcji PRINT.

Przyrząd posiada wejście/wyjście częstotliwości wzorcowej.

Złącza wcz na płycie czołowej przyrządu mogą być praktycznie dowolnie konfigurowane, to znaczy możemy ustawić wyjście sygnału generatora sygnałowego na jednym złączu oraz wejście analizatora widma na drugim złączu. Umożliwia to pomiar tłumienia lub wzmocnienia komponentów w.cz. (tłumiki, filtry, wzmacniacze).

Wejście wysokiej mocy pozwala na bezpośrednie pomiary nadajników i transceiverów o mocy do 50W.

Pomiar aparatury nadawczej i odbiorczej ułatwiają następujące funkcje:

- pomiar nośnej

- pomiar błędu częstotliwości

- pomiar modulacji

- pomiar zniekształceń modulacji

- pomiar czułości

- pomiar harmonicznych

- szum

ANALIZATOR WIDMA

- zakres częstotliwości pracy 10MHz do 2,7GHz

- obserwowane widmo (na ekran): od 0 do 2,7GHz

- najmniejszy krok przestrajania: 0,1Hz

- rozdzielczość pomiaru - pasmo pcz: od 10Hz do 1MHz z krokiem 1 2 3 5

- czas przestrajania mniejszy niż 100ms

- trzy niezależne markery

- dynamika pomiaru: lepiej niż 140dB

- niedokładność pomiaru amplitudy: lepsza niż 0,5dB

- maksymalny poziom wejściowy dla wejścia nr 1: 2W, dla wejścia nr 4: 0dB mocy

GENERATOR SYGNAŁOWY

- zakres częstotliwości pracy 100kHz do 2,7GHz

- najmniejszy krok: 0,1Hz

- zakres poziomu wyjściowego: od -130dBm do +13dBm

- nierównomierność charakterystyki: lepiej niż 0,8dB

- rozdzielczość tłumika wyjściowego: 0,1dB

- powtarzalność nastaw: lepiej niż 0,01dB

- szumy fazy: na częstotliwości 2,2GHz - 100dB

- rodzaje modulacji: AM, FM, SSB, DSB, STEREO

MIERNIK MOCY

- zakres częstotliwości: 100kHz do 2,7GHz

- zakres pomiaru: od -33dBm do +46dBm

- niedokładność pomiaru: lepsza niż 1dB

WĄSKOPASMOWY MIERNIK MOCY

- zakres częstotliwości: 10MHz do 2,7GHz

- rozdzielczość: 0,1Hz

- pasmo pomiaru: od 10Hz do 1MHz

- pomiar poziomu mocy: od -80dBm do +46dBm

- niedokładność pomiaru: lepsza niż 1dB

ANALIZATOR I/Q

- pomiar slotów I/Q

- pomiar fazy I/Q

Zasilanie 230V 50Hz.

Wymiary: 46,5x20x52 cm.

Waga ok. 18 kg.

Dostępne opcje: B21, B52, B12, K14, K21, K22, K42

Dane techniczne zawierają opis kilku podstawowych funkcji przyrządu.

Pełna specyfikacja zawierająca dane o pracy cyfrowej i pozostałych możliwościach takich jak współpraca w zintegrowanym środowisku pomiarowym zajmują ponad 60 stron.

Zainteresowanym prześlemy ją na e-mail.

Oferowany przyrząd został wykonany na zamówienie rządowe.

Został zaprojektowany i wyprodukowany bez żadnych oszczędności.

Spełnia normy MIL.

Licytowane urządzenie zostało przetestowane, jest sprawne.

Przechodzi self test i kalibrację.

Jest w bdb. stanie technicznym.
