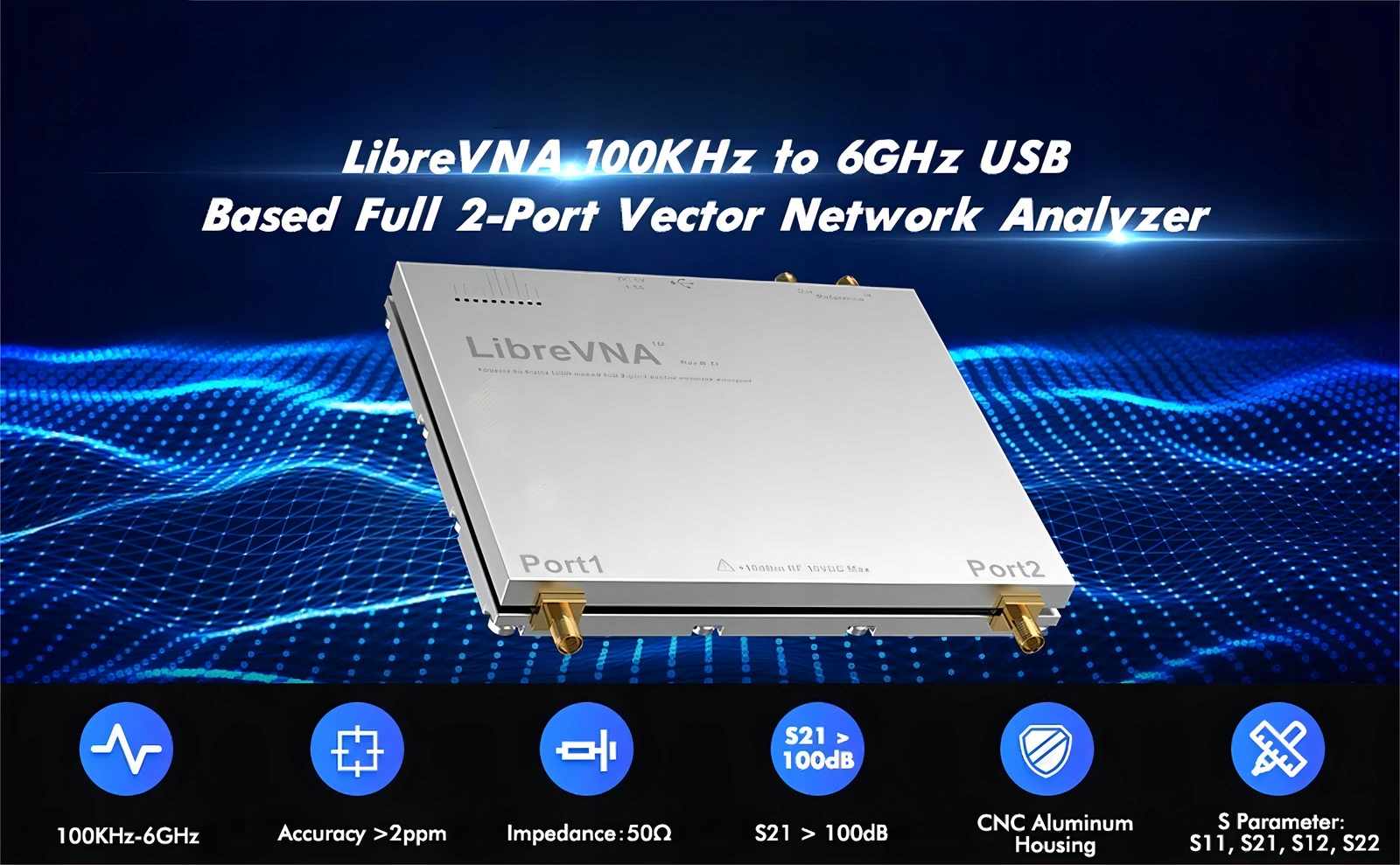

LibreVNA – Przenośny, 2-portowy analizator sieci wektorowej (VNA)

Opis produktu

LibreVNA to nowoczesny, w pełni dwuportowy analizator sieci wektorowej (VNA), zasilany przez złącze USB. Zaprojektowany przez Jankae, wykorzystuje zaawansowane przetwarzanie sygnałów w układzie FPGA oraz 3 przetworniki ADC do równoległego pobierania danych. Dzięki temu wykonuje ponad 10 000 pełnych, dwuportowych pomiarów w czasie krótszym niż 1 sekunda.

Dzięki precyzyjnej, aluminiowej obudowie CNC, ultraniskoszumnego zasilacza i 16-bitowego przetwornika ADC, urządzenie osiąga imponującą efektywną dynamikę do 100 dB. Jego parametry w wielu aspektach są porównywalne z laboratoryjnymi analizatorami VNA, jednak jest to wciąż rozwijany projekt. Prosimy o zapoznanie się z pełnymi specyfikacjami i możliwymi ograniczeniami przed zakupem.

Kluczowe cechy i zalety:

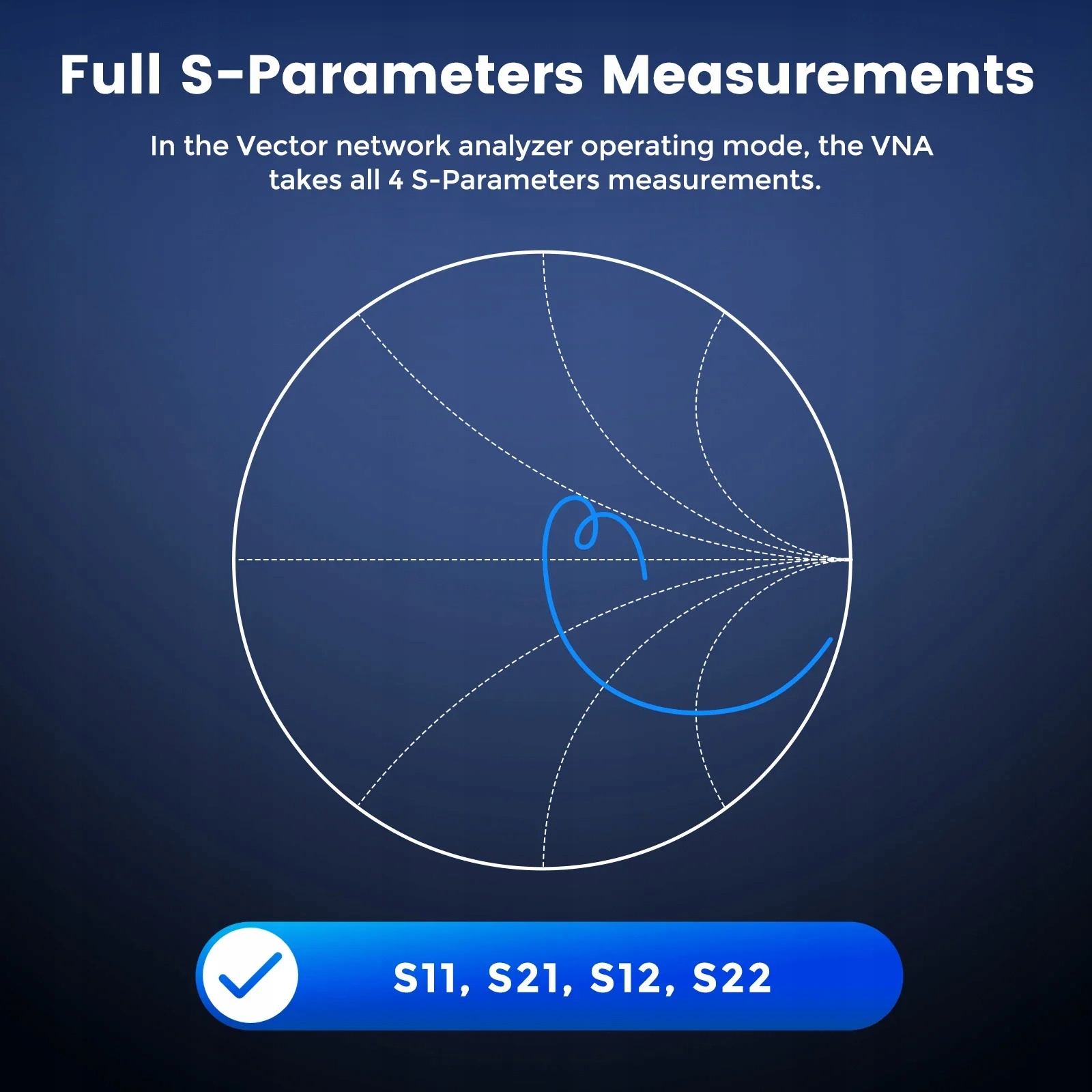

Pełny analizator VNA: Mierzy wszystkie parametry rozproszenia (S11, S21, S12, S22) dla kompleksowej charakterystyki urządzeń.

Szeroki zakres częstotliwości: Pracuje w zakresie od 100 kHz do 6 GHz.

Wysoka szybkość pomiarów: Skanuje tysiące punktów w ułamku sekundy.

Duża dynamika: Efektywna dynamika >95 dB do 3 GHz dzięki precyzyjnemu wykonaniu.

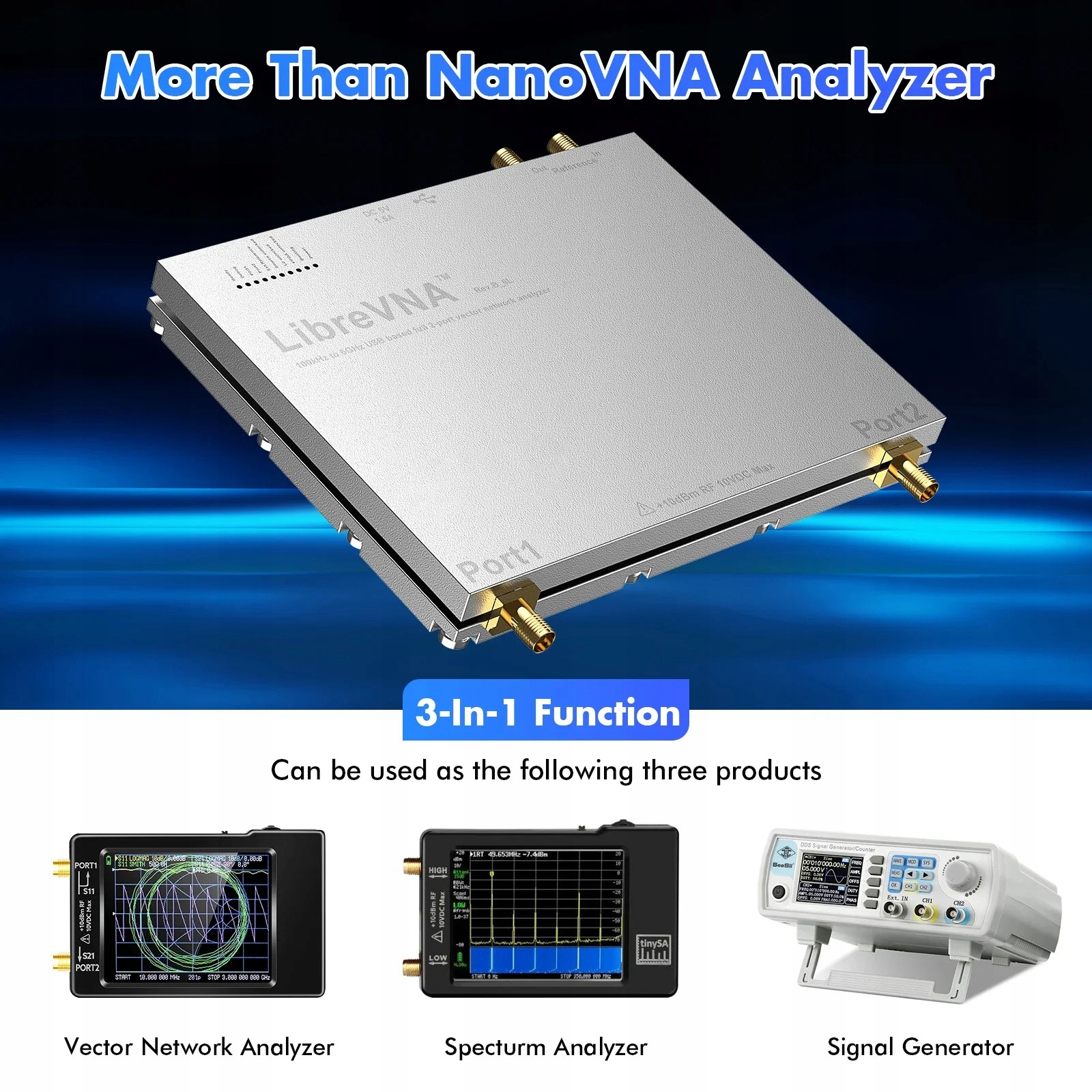

Wielofunkcyjność: Działa również jako prosty analizator widma i generator sygnałów.

Aktualizacje oprogramowania: Możliwość rozbudowy funkcjonalności poprzez aktualizacje firmware'u.

Zasilanie przez USB: Łatwość użycia w terenie i w warsztacie.

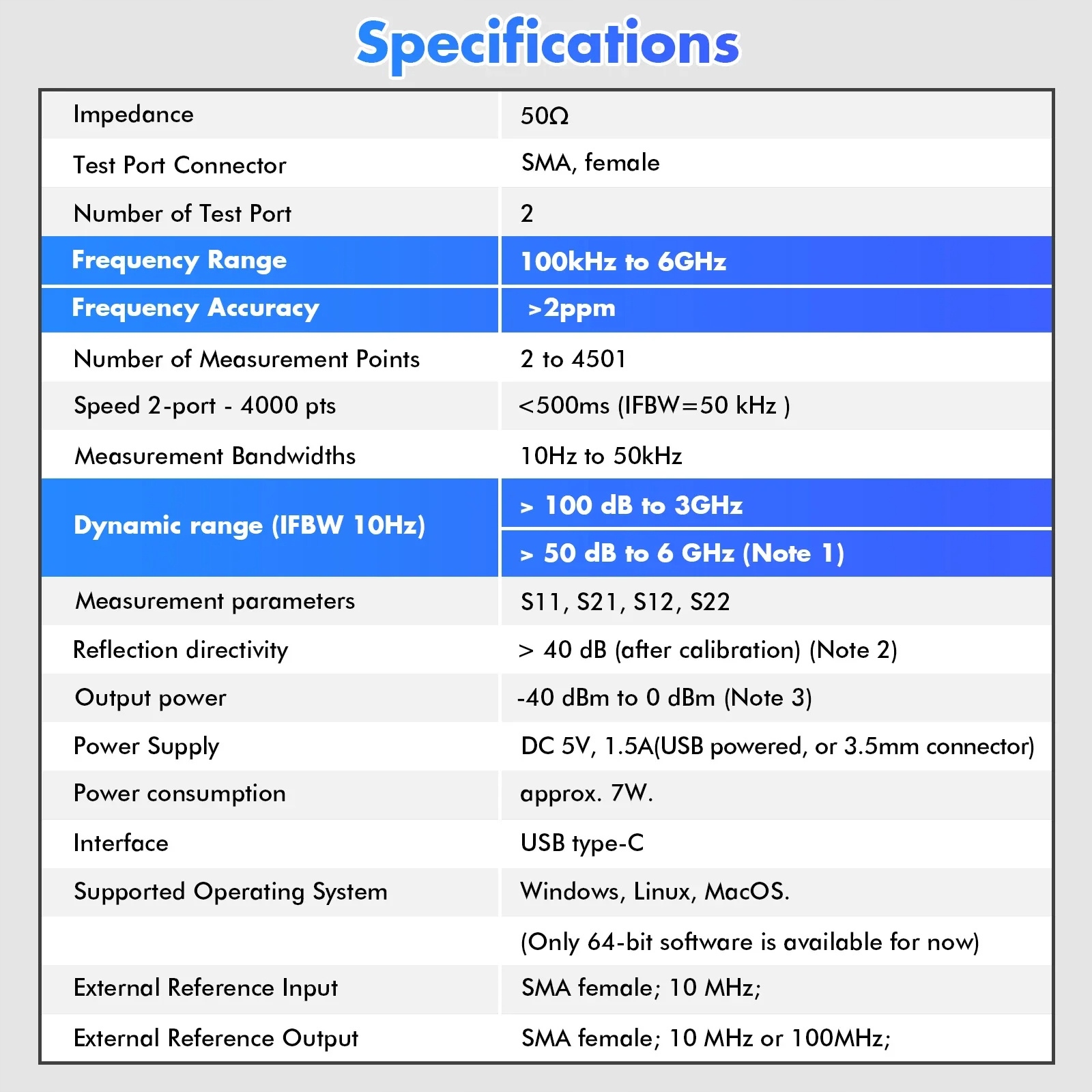

Specyfikacje techniczne:

Impedancja: 50 Ω

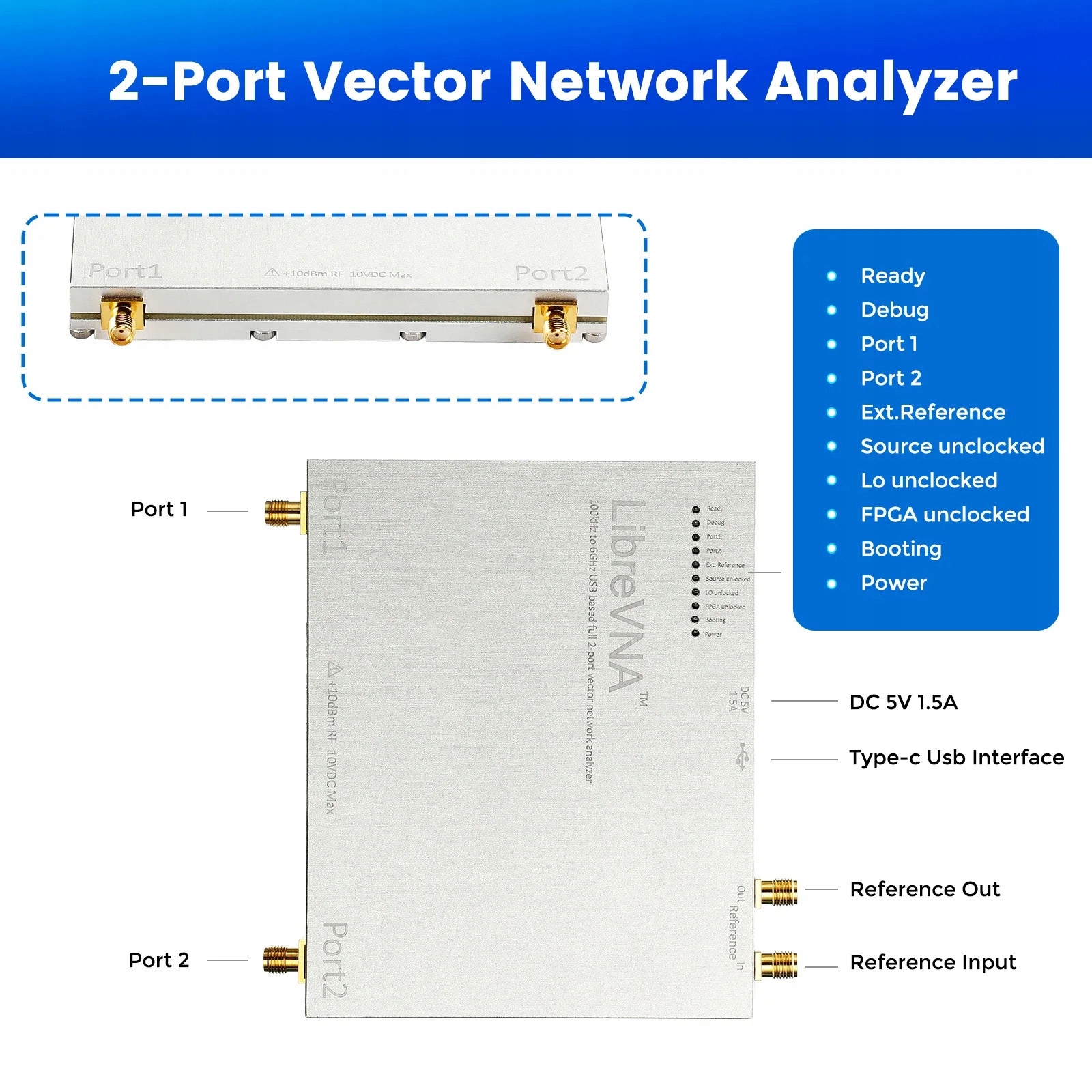

Złącza portów testowych: SMA (gniazdo)

Liczba portów: 2

Zakres częstotliwości: 100 kHz – 6 GHz

Liczba punktów pomiarowych: 2 – 4501

Przykładowa prędkość: 4000 punktów (pomiar dwuportowy) w <1s

Szerokości pasma pomiarowego (IFBW): 10 Hz – 50 kHz

Zakres dynamiczny (przy IFBW=10Hz):

95 dB do 3 GHz

50 dB do 6 GHz

Moc wyjściowa: -40 dBm do 0 dBm

Zasilanie: DC 5V, 1.5A (przez USB Typ-C)

Pobór mocy: ~7 W

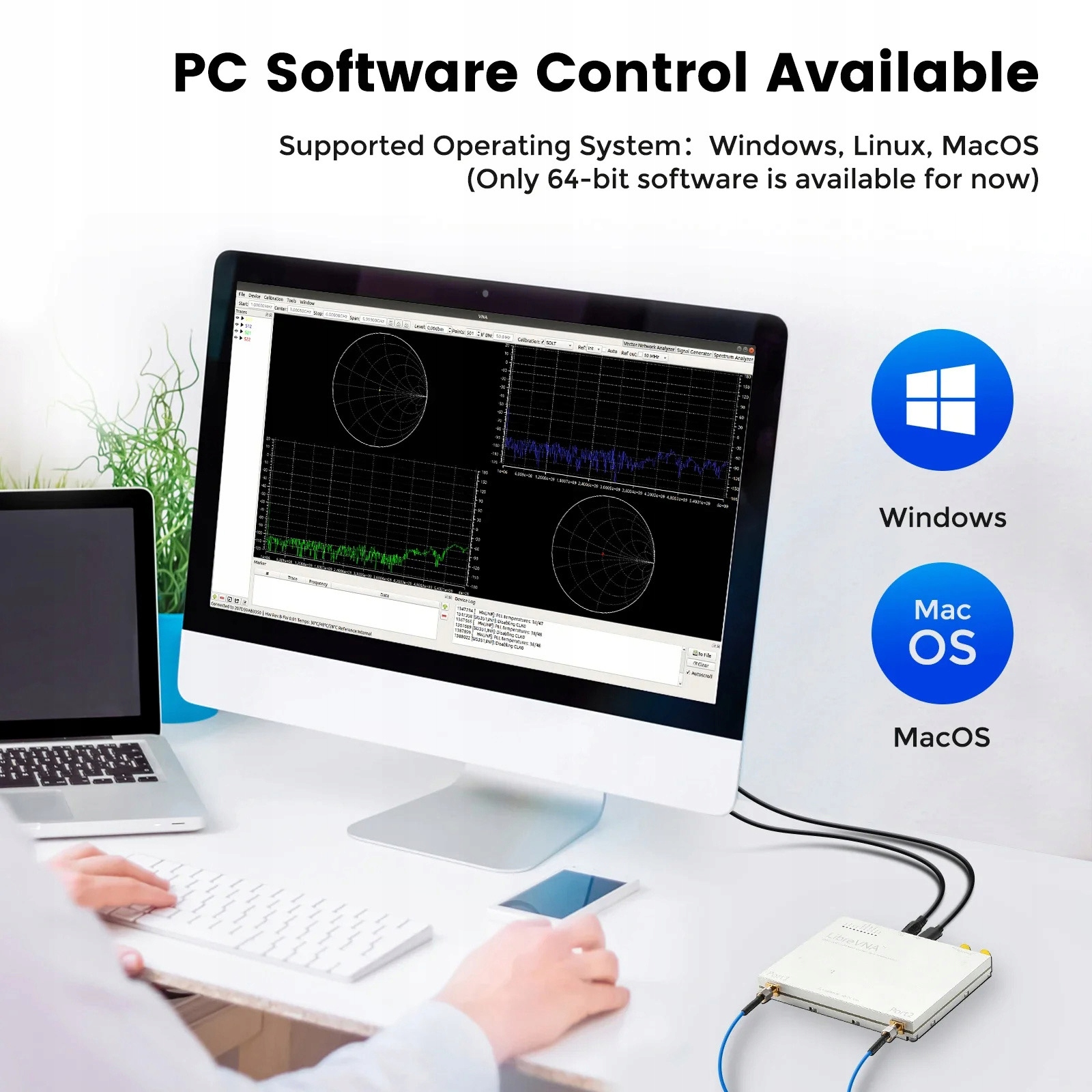

Obsługiwane systemy: Windows, Linux

Złącze zewnętrznego odniesienia: Wejście/Wyjście 10 MHz (SMA, gniazdo)

Dodatkowe tryby pracy:

Prosty analizator widma: Umożliwia podstawowe pomiary widma (bez tłumienia wstęg bocznych, wolniejszy niż dedykowane urządzenia).

Generator sygnału: Funkcja dodatkowa, nieprecyzyjnie skalibrowana.

Uwagi dotyczące wydajności:

Wydajność spada przy częstotliwościach powyżej 3 GHz.

Izolacja pomiędzy portami (S12) jest o ok. 10 dB gorsza niż dla S21.

Moc wyjściowa może spadać poniżej 1 MHz i powyżej 3 GHz.

Aby osiągnąć najwyższą precyzję, zaleca się użycie kalibratorów o wysokiej dokładności.

Zawartość opakowania:

1 x urządzenie LibreVNA

1 x kabel danych USB Typ-C

1 x przewód zasilający USB

2 x kable RF SMA (męski-męski) 30cm (model SS405)

1 x zestaw kalibracyjny SMA (męski): OTWARTY

1 x zestaw kalibracyjny SMA (męski): KRÓTKI

2 x zestaw kalibracyjny SMA (męski): OBCIĄŻENIE

2 x adapter SMA (gniazdo-gniazdo)

2 x adapter SMA (wtyk-wtyk)

1 x instrukcja obsługi (w języku angielskim)

Dlaczego warto wybrać LibreVNA?

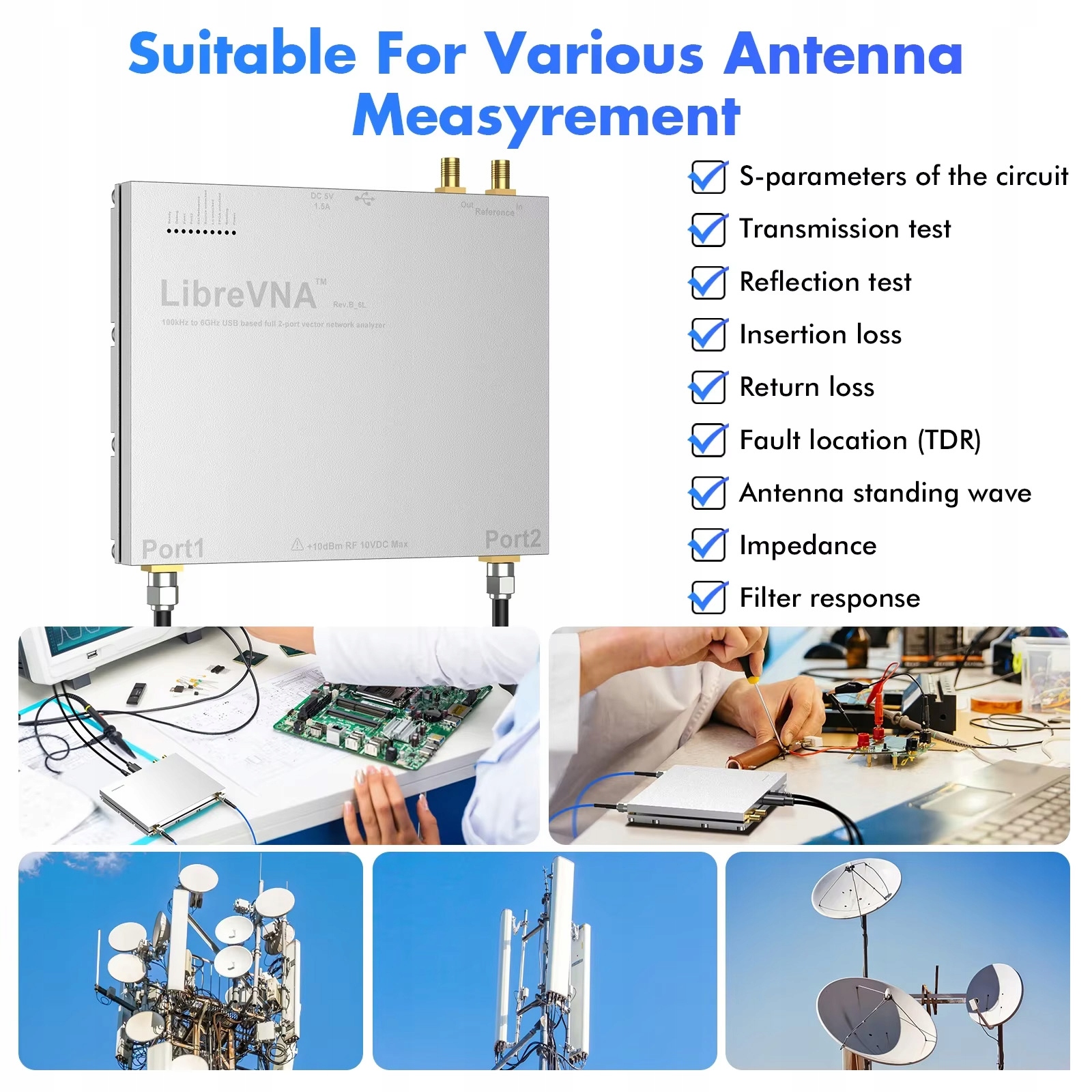

LibreVNA to wszechstronne i potężne narzędzie dla inżynierów, hobbystów i naukowców, którzy potrzebują precyzyjnego analizatora sieci w przystępnej cenie. Łączy w sobie wysoką wydajność, przenośność i ciągły rozwój, oferując funkcje spotykane w droższych urządzeniach laboratoryjnych. Idealny do charakterystyki filtrów, wzmacniaczy, anten i wielu innych komponentów wysokiej częstotliwości (RF).
