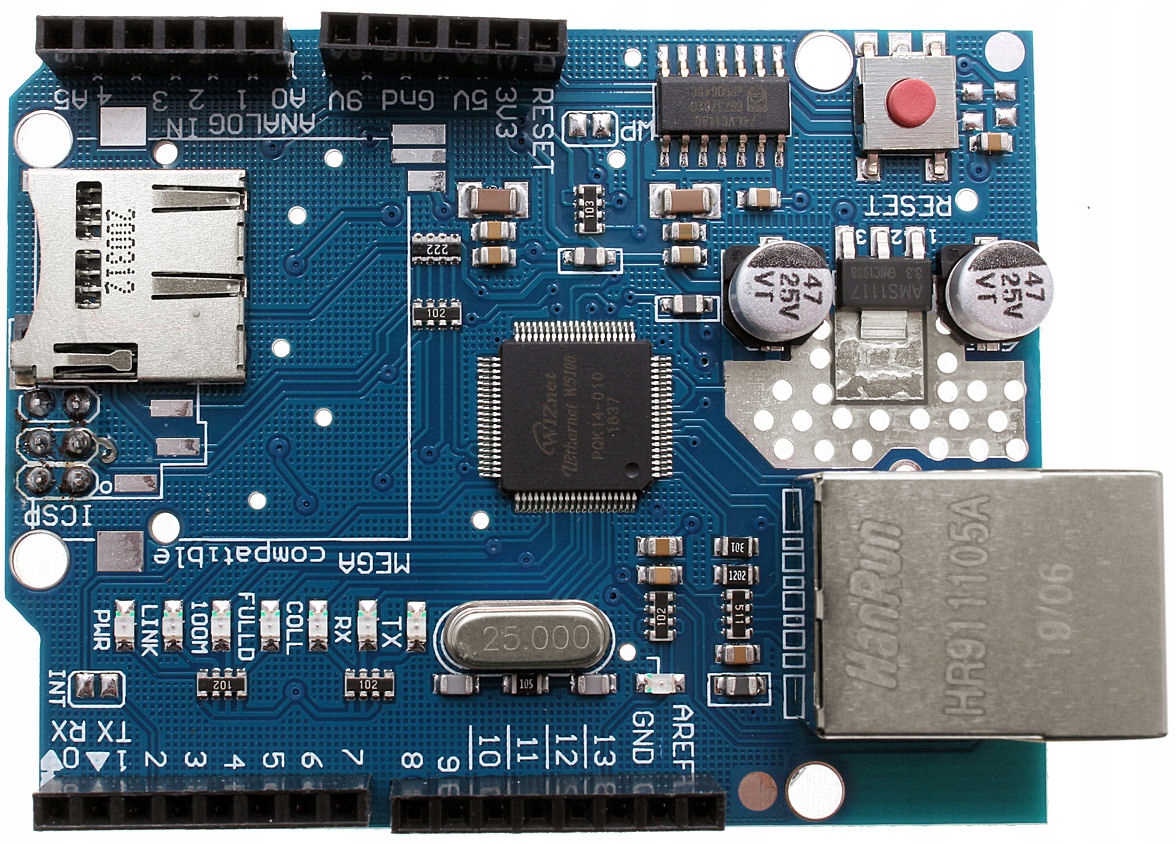

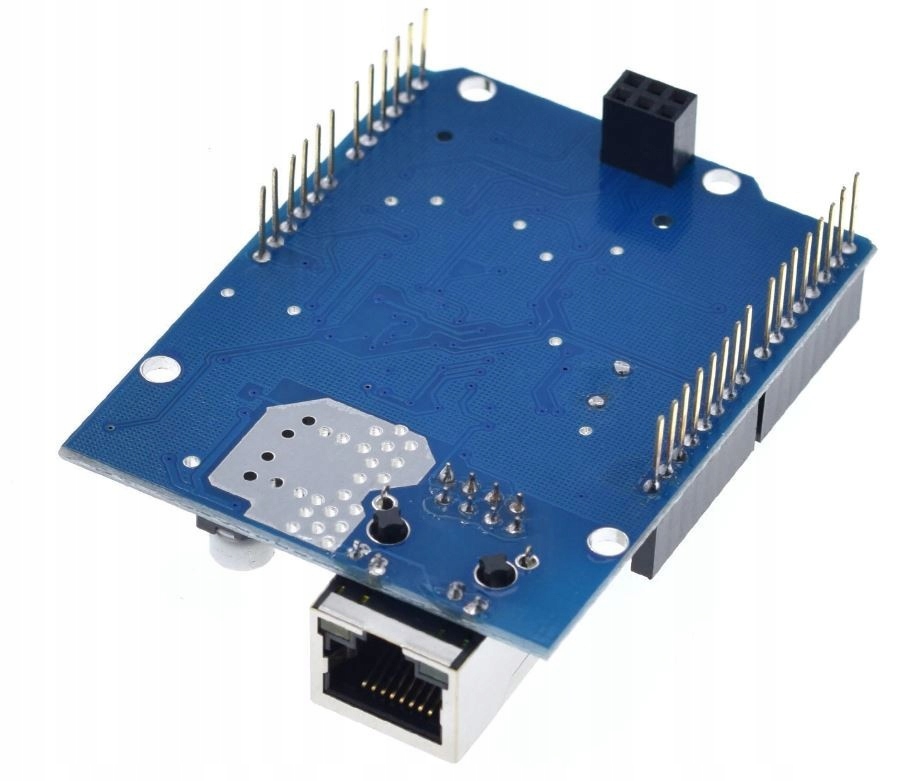

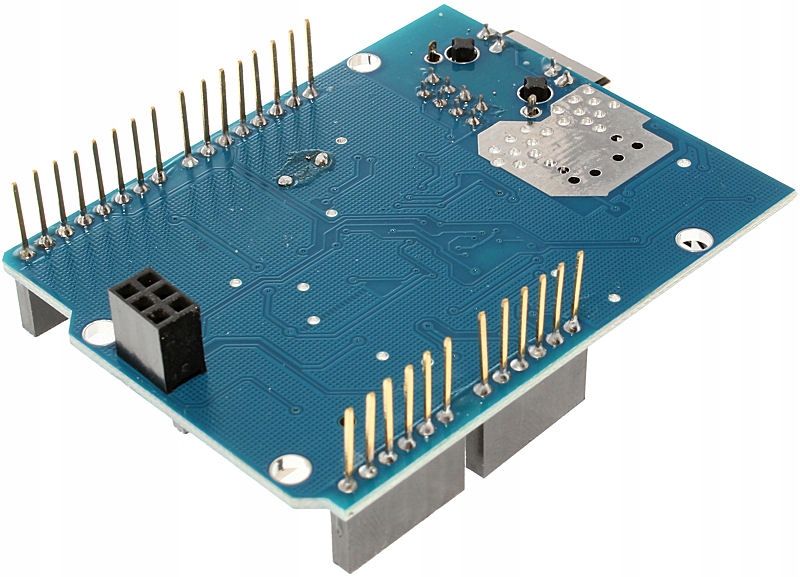

Ethernet Shield W5100 Moduł Sieciowy LAN dla Arduino Uno / Mega / itp...

Wykorzystywany jest jako rozszerzenie sprzętowe dla Arduino Uno, Mega2560 itp - umożliwia w łatwy sposób na podłączenie do sieci LAN i przesyłanie danych

Shield wyposażony jest w gniazdo karty microSD

Dane techniczne:

• Zasilanie: 5V ( z Arduino )
• Kontroler Ethernet: Wiznet W5100
• Bufor 16K
• Komunikacja z Arduino: SPI
• Prędkość transmisji: 10/100 Mb/s
• Slot na kartę microSD
• Wbudowany stabilizator AMS 3,3V
• Pobór prądu ~10 mA

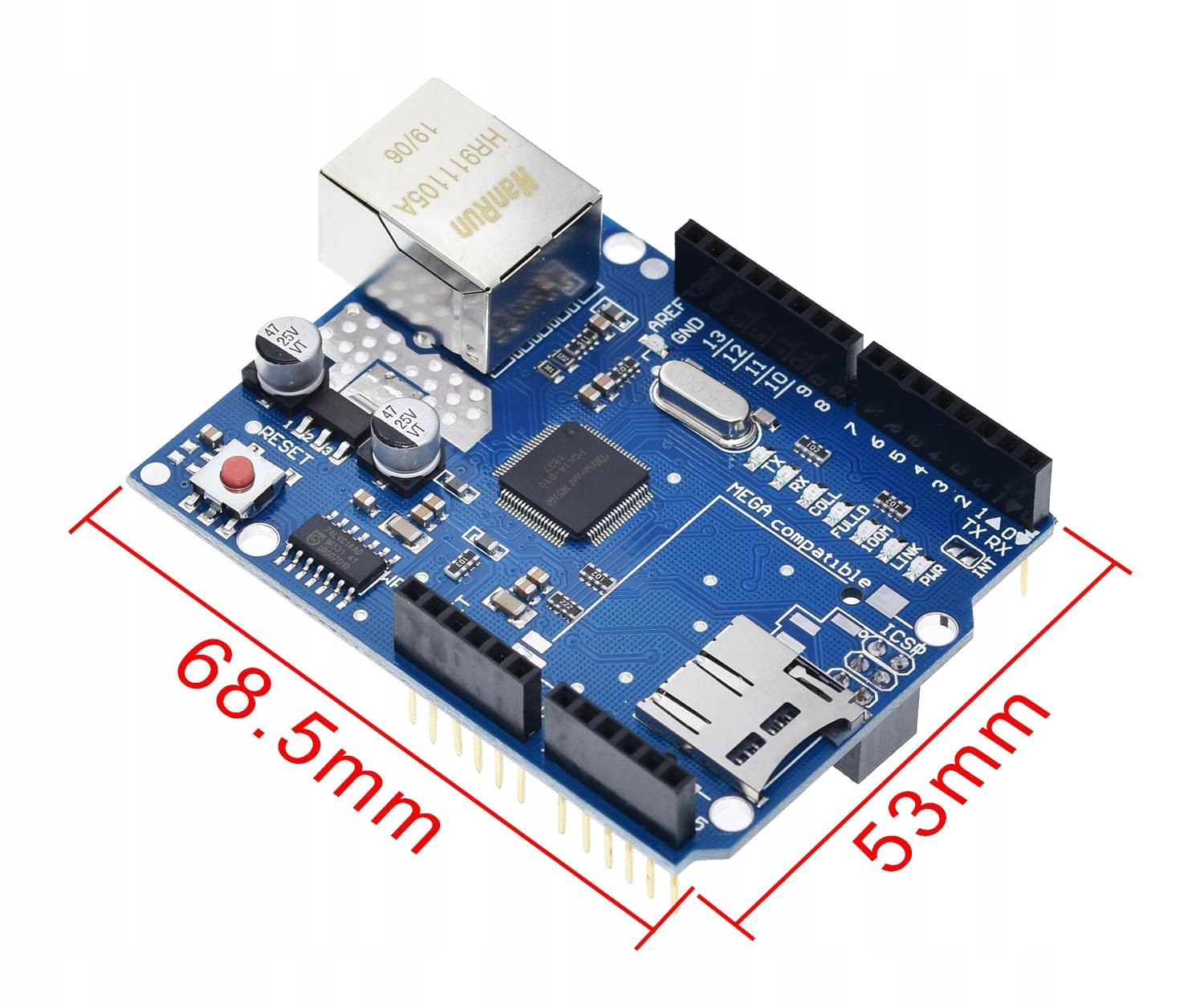

• Wymiary: 74x54x29 mm
• Długość pinów~ 9,5mm

Ważne:

taśmą izolacyjną.

Opis wskazań diod LED:

1. TX: Wysyłanie danych
2. RX: Odbieranie danych
3. COLL: Kolizja w sieci
4. FULLD: Połączenie Full Duplex
5. 100M: Dygnalizacja prędkości transmisji 100 Mb/s (led wyłączona oznacza 10 Mb/s)
6. LINK: Status podłączenia w sieci i sygnalizacja ruchu sieciowego
7. PWR: Syngnalizuje zasilanie modułu
