8-kanałowy Moduł Przekaźników i wejść cyfrowych WiFi ESP32-S3 z RS485 i Ethernet PoE

Zaawansowany moduł przekaźników oparty na wydajnym układzie ESP32-S3. Wyposażony w 8 wyjść przekaźnikowych, 8 cyfrowych wejść, izolowany interfejs RS485 oraz port Ethernet PoE. Wbudowane zabezpieczenia (izolacja zasilania, optoizolacja) gwarantują stabilne i niezawodne działanie. Idealne rozwiązanie do zastosowań przemysłowych, automatyki domowej i projektów AIoT.

Najważniejsze cechy

• Oparty na mikrokontrolerze ESP32-S3 (dwurdzeniowy procesor Xtensa 32-bit LX7 @ 240 MHz)
• Zintegrowana łączność bezprzewodowa Wi-Fi 2.4GHz i Bluetooth LE
• 8 wysokiej jakości przekaźników, obciążalność styków: ≤10A 250V AC / 30V DC
• 8 izolowanych wejść cyfrowych, obsługa wejść pasywnych i aktywnych
• Wbudowany izolowany interfejs RS485
• Wbudowany układ W5500 rozszerzający o port Ethernet 10/100Mbps

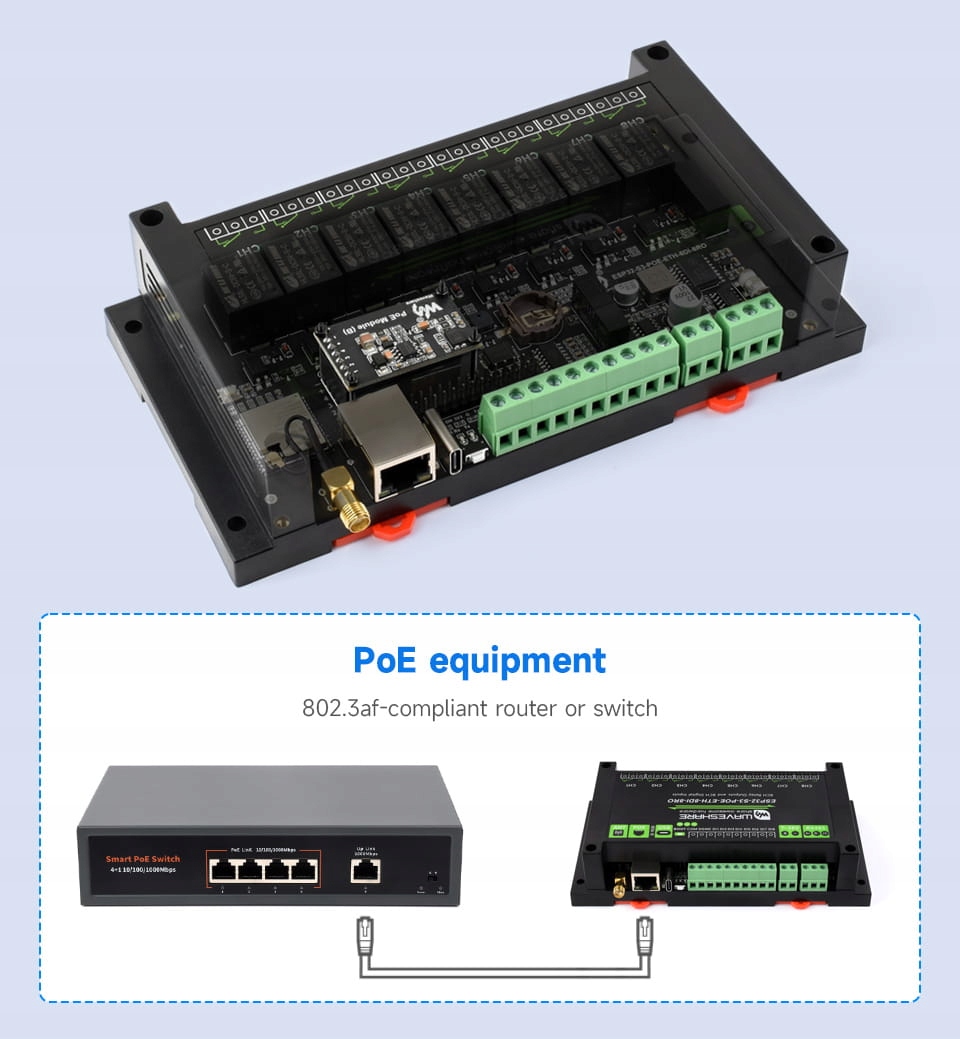

• Możliwość zasilania PoE (standard IEEE 802.3af)
• Wbudowane zabezpieczenia: izolacja zasilania, izolacja cyfrowa, optoizolacja przekaźników
• Zasilanie przez USB-C lub terminal śrubowy 7V~36V
• Wbudowany układ RTC oraz slot na kartę TF
• Wskaźniki LED, buzzer, przyciski RESET i BOOT

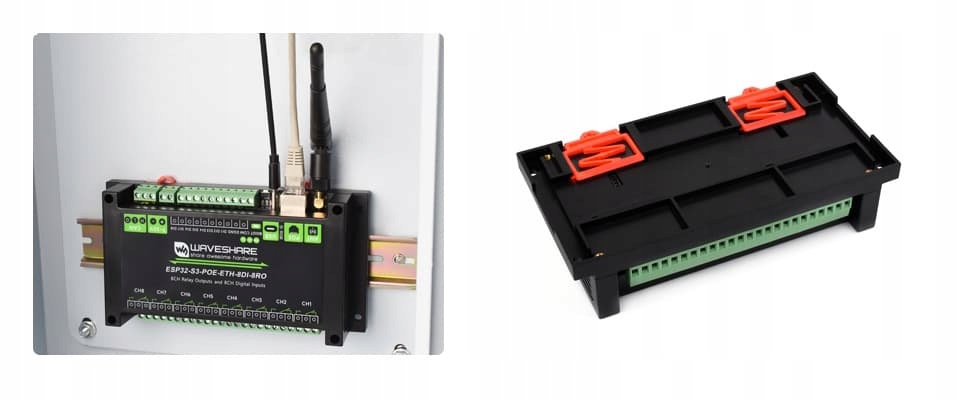

• Obudowa z ABS przystosowana do montażu na szynie DIN

Wbudowane wielopoziomowe obwody ochronne

Wielopoziomowe zabezpieczenia gwarantują bezpieczne i niezawodne działanie modułu w wymagających warunkach.

Zdalne sterowanie przez RS485, Bluetooth i WiFi

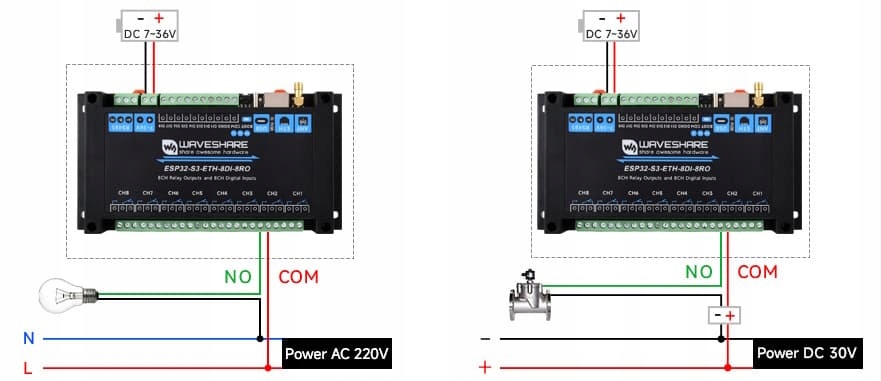

Wbudowane 8-kanałowe przekaźniki i 8 wejść cyfrowych. Obciążalność styków przekaźników do 10A 250VAC / 30VDC pozwala na bezpośrednie sterowanie urządzeniami domowymi 220VAC lub urządzeniami zasilanymi napięciem poniżej 30VDC.

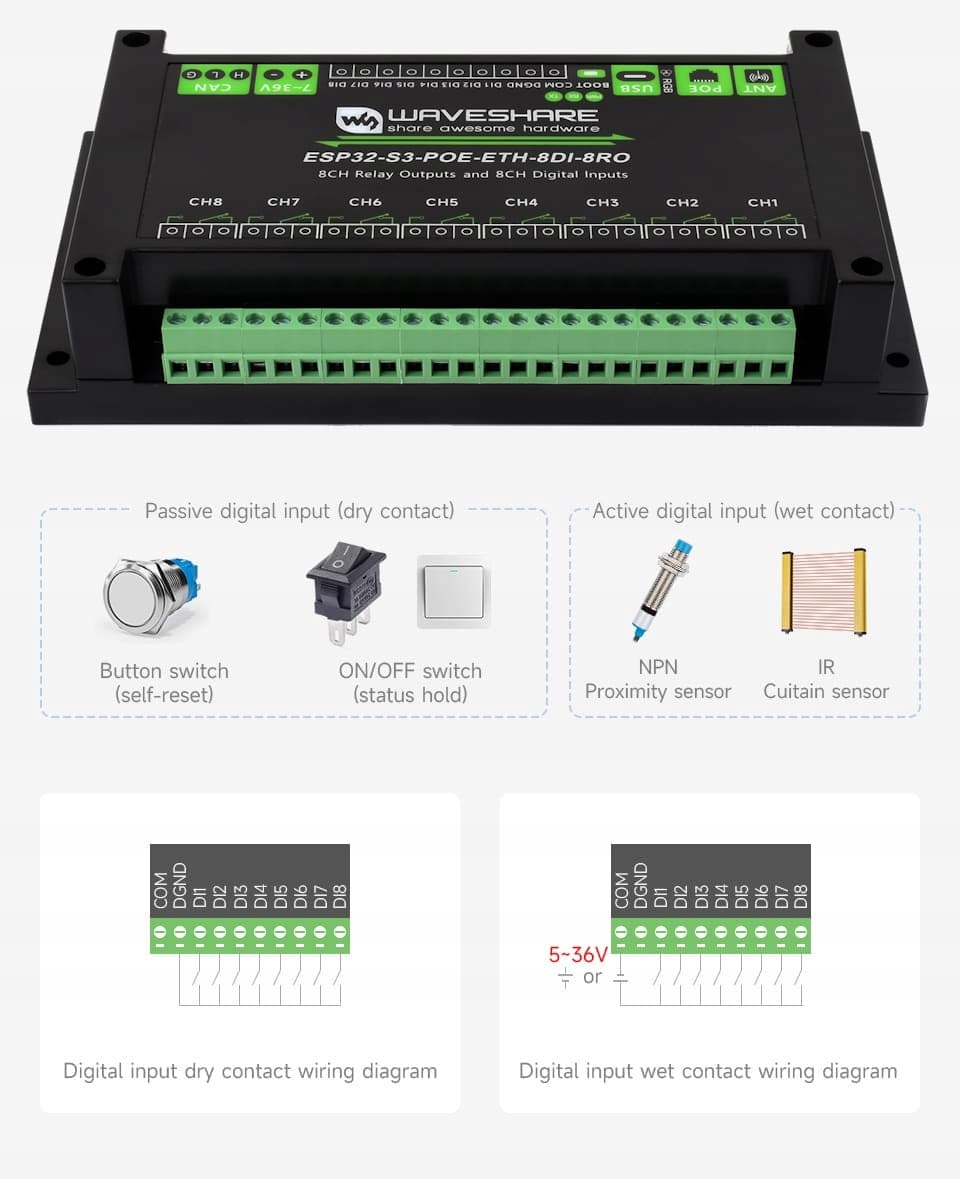

Wejścia Cyfrowe

Obsługuje pasywne (styk bezpotencjałowy) i aktywne cyfrowe wejścia, z dwukierunkową izolacją optoelektroniczną.

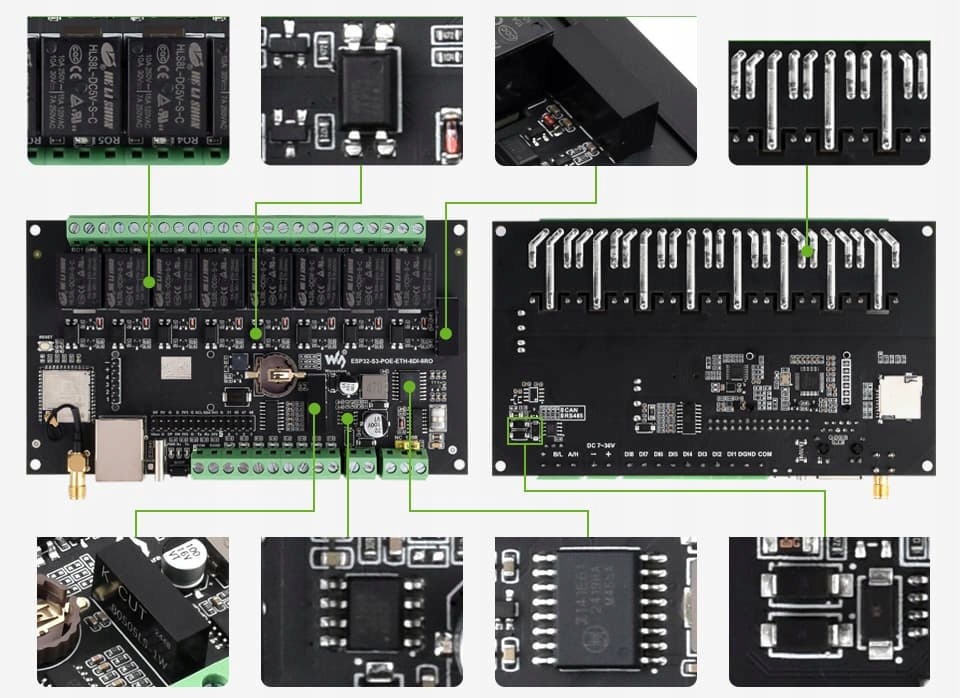

Opis Płyty

1. ESP32-S3-WROOM-1U-N16R8Układ z serii ESP32-S3, dwurdzeniowy procesor Xtensa 32-bit LX7, wbudowane 16MB Flash i 8MB PSRAM
2. 8-kanałowe przekaźnikiObciążalność na kanał: ≤ 10A 250V AC lub ≤ 10A 30V DC
3. Izolacja optoelektronicznaZapobiega zakłóceniom z zewnętrznego obwodu wysokonapięciowego
4. Przycisk RESET
5. Złącze PoEDo podłączenia modułu PoE (tylko w wersji PoE)
6. Przycisk BOOT
7. Układ zasilania
8. Izolacja cyfrowa
9. Izolacja zasilania
10. Dwukierunkowa izolacja optoelektroniczna
11. Uchwyt baterii RTC
12. Buzzer
13. Terminal śrubowy wejść cyfrowych
14. Złącze pinoweDo podłączania innych urządzeń
15. Wskaźniki LEDPWR: wskaźnik zasilaniaRXD: wskaźnik RX RS485TXD: wskaźnik TX RS485
16. Złącze USB Type-CDo zasilania, programowania i komunikacji
17. Dioda RGB WS2812Sterowana przez GPIO38
18. Port Ethernet
19. Złącze anteny zewnętrznejZłącze SMA żeńskie dla WiFi i Bluetooth
20. Terminal śrubowy zasilaniaObsługuje szeroki zakres napięć wejściowych DC 7~36V
21. Interfejs komunikacyjny RS485
22. Zworka rezystora terminującego RS485Rezystor 120R, aktywowany zworką
23. Terminale śrubowe przekaźników

1. Wbudowany TVS  Tłumi przepięcia i chwilowe skoki napięcia w obwodzie
2. Układ konwertera RS485
3. MP1605GTF-Z Moduł zasilania DC-DC
4. PCF85063ATL Układ RTC
5. TCA9554PWR Ekspander GPIO
6. W5500 Ethernet 10/100Mbps przez interfejs SPI
7. Slot na kartę TF

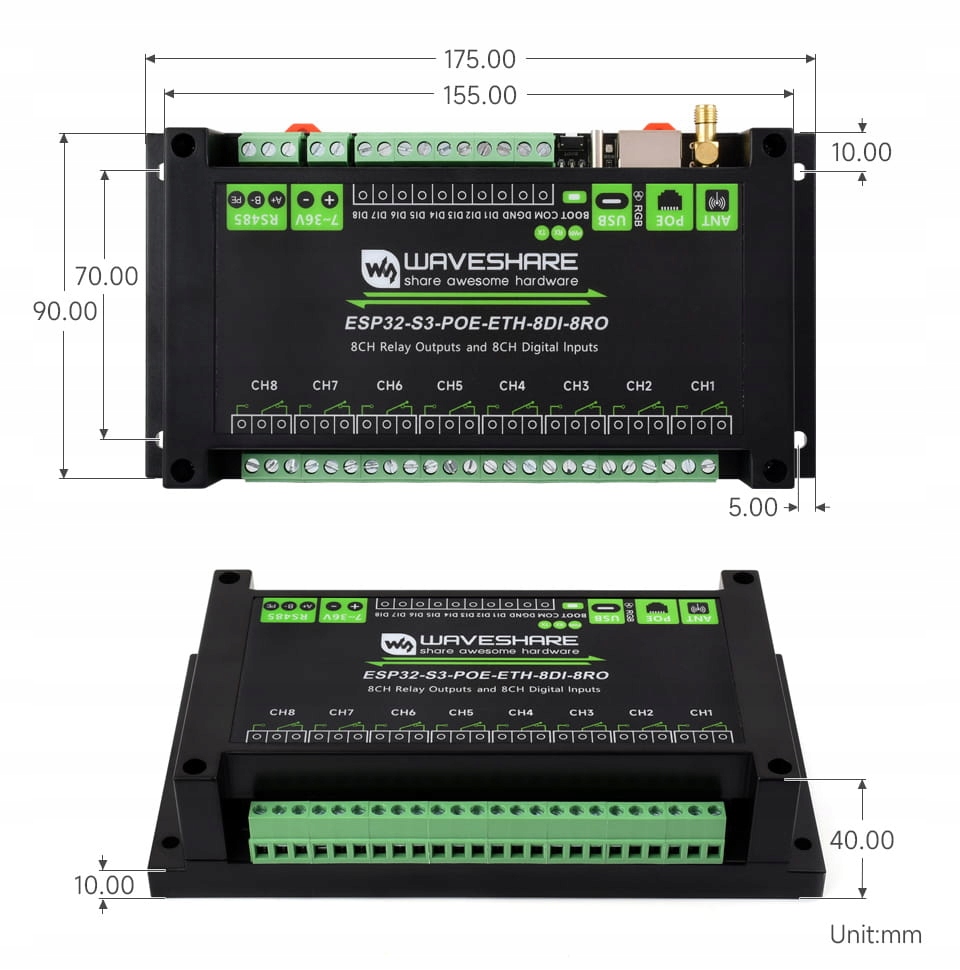

Размеры

Specyfikacja techniczna

• Mikrokontroler: ESP32-S3 (ESP32-S3-WROOM-1U-N16R8)
• Komunikacja bezprzewodowa: 2.4GHz WiFi (802.11 b/g/n), Bluetooth 5, BLE
• Interfejs USB: Typ-C (zasilanie, programowanie, komunikacja)
• Interfejs szeregowy: RS485 (izolowany, zabezpieczenie TVS)
• Interfejs sieciowy: Port Ethernet PoE IEEE 802.3af standard
• Wejścia cyfrowe: 8 kanałów, 5V~36V, pasywne/aktywne (NPN/PNP), izolacja opto
• Przekaźniki: 8 kanałów, 1NO 1NC
• Obciążalność styków: ≤10A 250V AC / 30V DC
• Wskaźniki LED: RGB, PWR (zasilanie), TXD, RXD (RS485)
• Zasilanie (terminal śrubowy): 7V ~ 36V DC
• Układ RTC: PCF85063ATL
• Kontroler Ethernet: W5500
• Slot na kartę pamięci: Tak, TF Card
• Obudowa: ABS, montaż na szynę DIN
• Wymiary: 175 × 90 × 40 mm

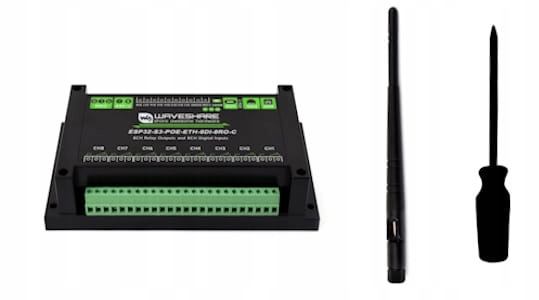

Zawartość zestawu

1. ESP32-S3-POE-ETH-8DI-8RO × 1
2. Antena 2.4G 4DB SMA × 1
3. Śrubokręt × 1
