KRAKEN - ZX SPECTRUM MULTICLONE

Witam na mojej aukcji,

Przedmiotem sprzedaży jest  klonn zx spectrum (wielu modeli, o czym ponizej) nazwany przeze mnie KRAKEN /od 8smiu trybow pracy/

Autorzy:

• hardware -   lotharek.pl
• KOD FPGA - lotharek.pl /  AcidMaker /Medusa, Sio2sd/
• produkcja -   smd.lotharek.pl

Dane techniczne:

• PCB zaprojektowałem tak, aby KRAKEN pasował do oryginalnej obudowy ZX48/48 PLUS bez konieczności wiercenia, cięcia i innych barbarzyńskich czynności, dzięki czemu nie ma zintegrowanego portu divmmc /  slotu karty SD ani joysticka
• NIE MA I NIE BEDZIE ! WSZYTSKIM MALKONTENTOM DZIEKUJE ZA CENNE UWAGI, ZE NIE MA ww URZADZEN WBUDOWANYCH

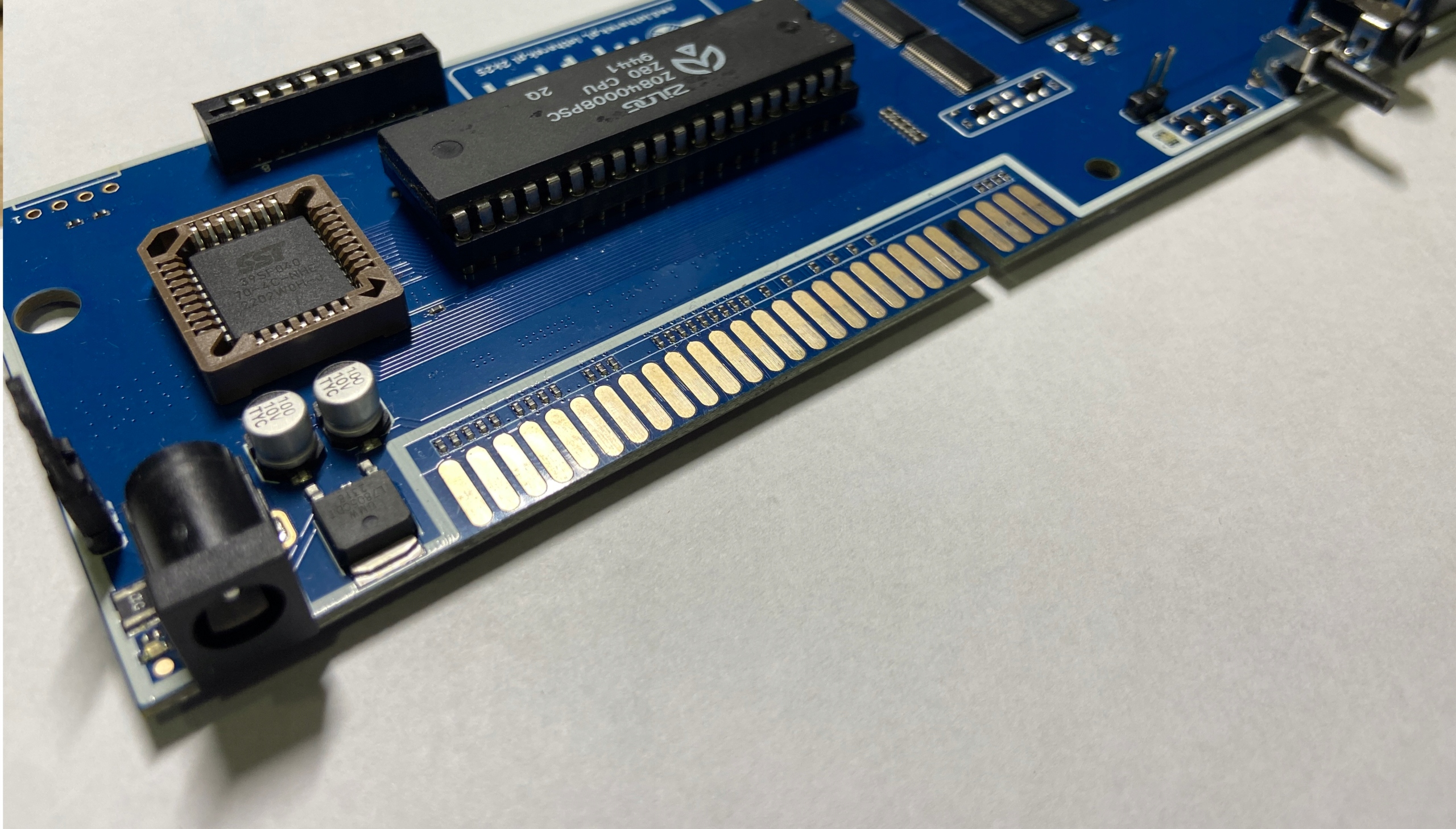

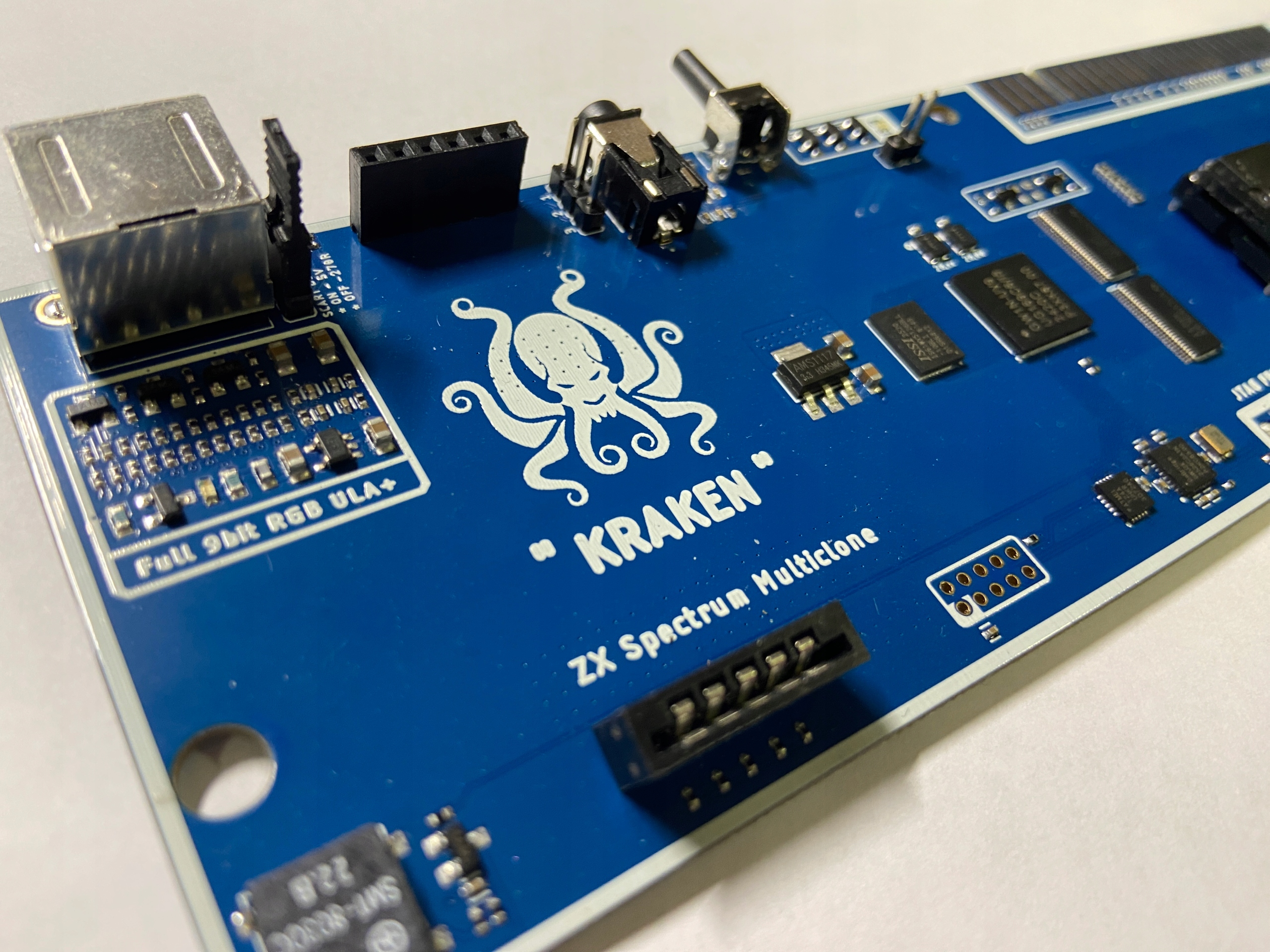

• 4-warstwowa płytka o wymiarach 74,17 x 213,49 mm,
• złocone złącze krawedziowe,
• kolor pcb niebieski/biały
• 2 procesory Z80 – FPGA NMOS i prawdziwy Z80
• Turbo Sound – podwójny AY 3-8912
• Turbo Sound FM - 6-kanałowa synteza OPN Yamaha 2203 /w trakcie/

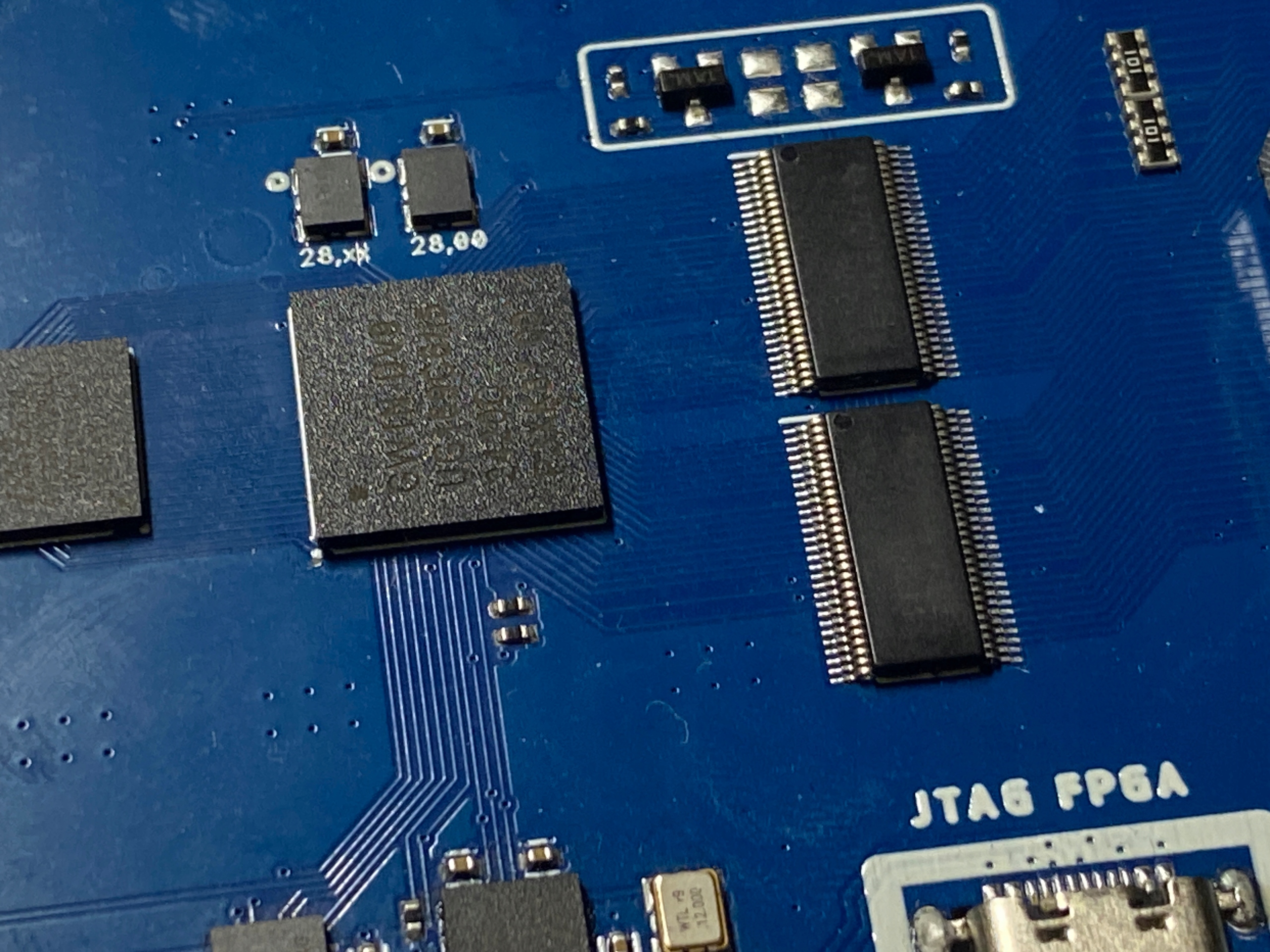

• Aktualizacje oprogramowania układowego FPGA przez USB_C
• Soundrive/Covox
• Saa1099
• mini DIN 9 wyjście audio/RGB / SEGA lub SIZIF
• Wejście/wyjście TAPE zintegrowane w jednym gnieździe jack stereo 3,5mm
• ULA PLUS w wybranych trybach
• GRAFIKA TIMEX w wybranych trybach /w trakcie/
• 9-bitowe wyjście RGB / CZYSTY, IDEALNY OBRAZ - PIXEL PERFECT
• 512 kB pamięci RAM
• zasilanie 9V-10 AC/DC, sugerowane 9V min. 400 mA, polaryzacja nie ma znaczenia
• 2 dedykowane generatory zegara, zapewniające idealne timingi dla trybów 128/48/pentagon
• Dodatkowy AVR nadzorujacy pracę urzadzenia

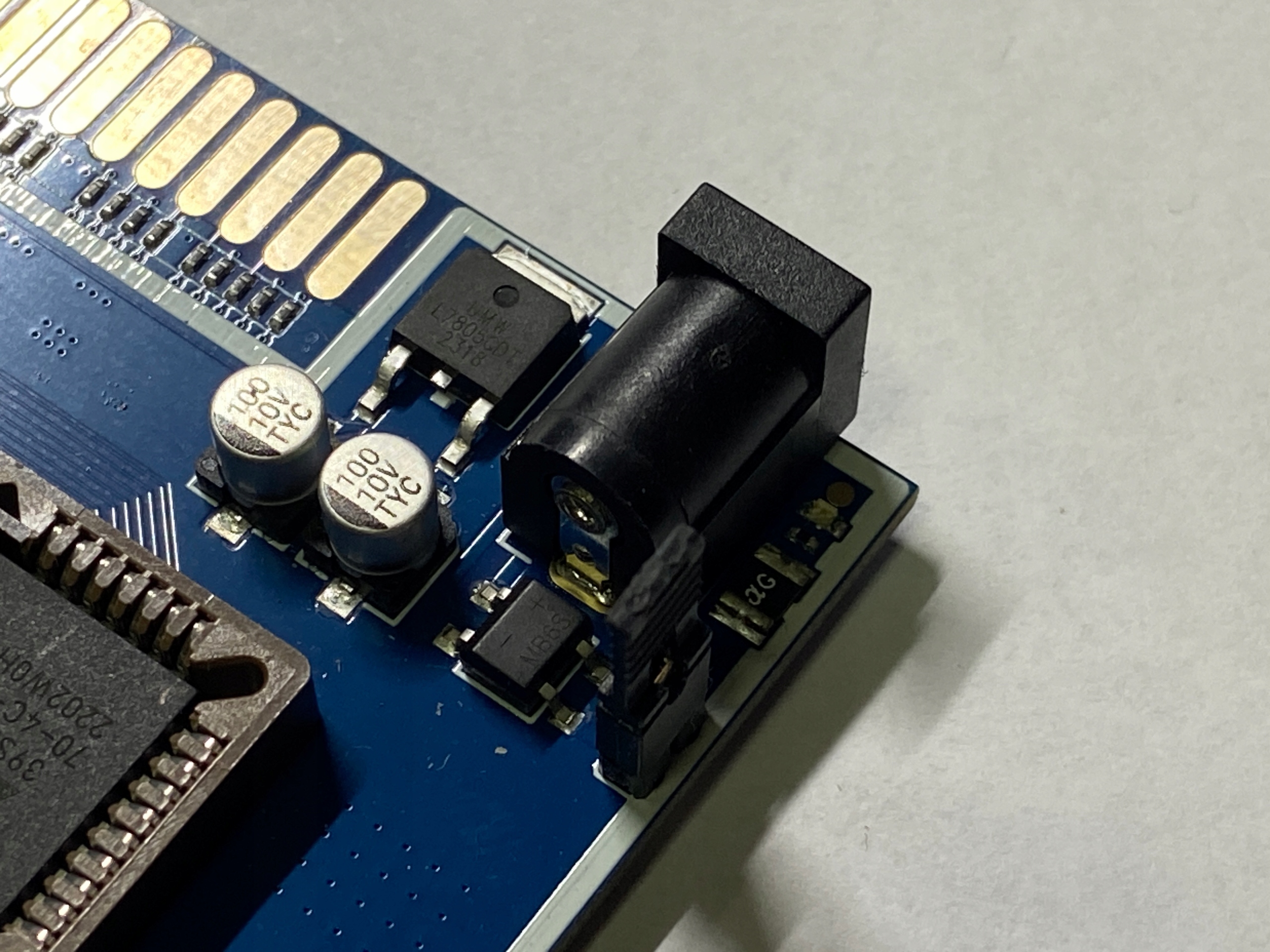

Zasilanie:

• sugerowany zasilacz 9V; dowolna polaryzacja, AC/DC
• Zworka musi byc "zwarta" zeby komputer sie uruchomił - mozna podlaczyć sobie włącznik zasilania na ww pinach

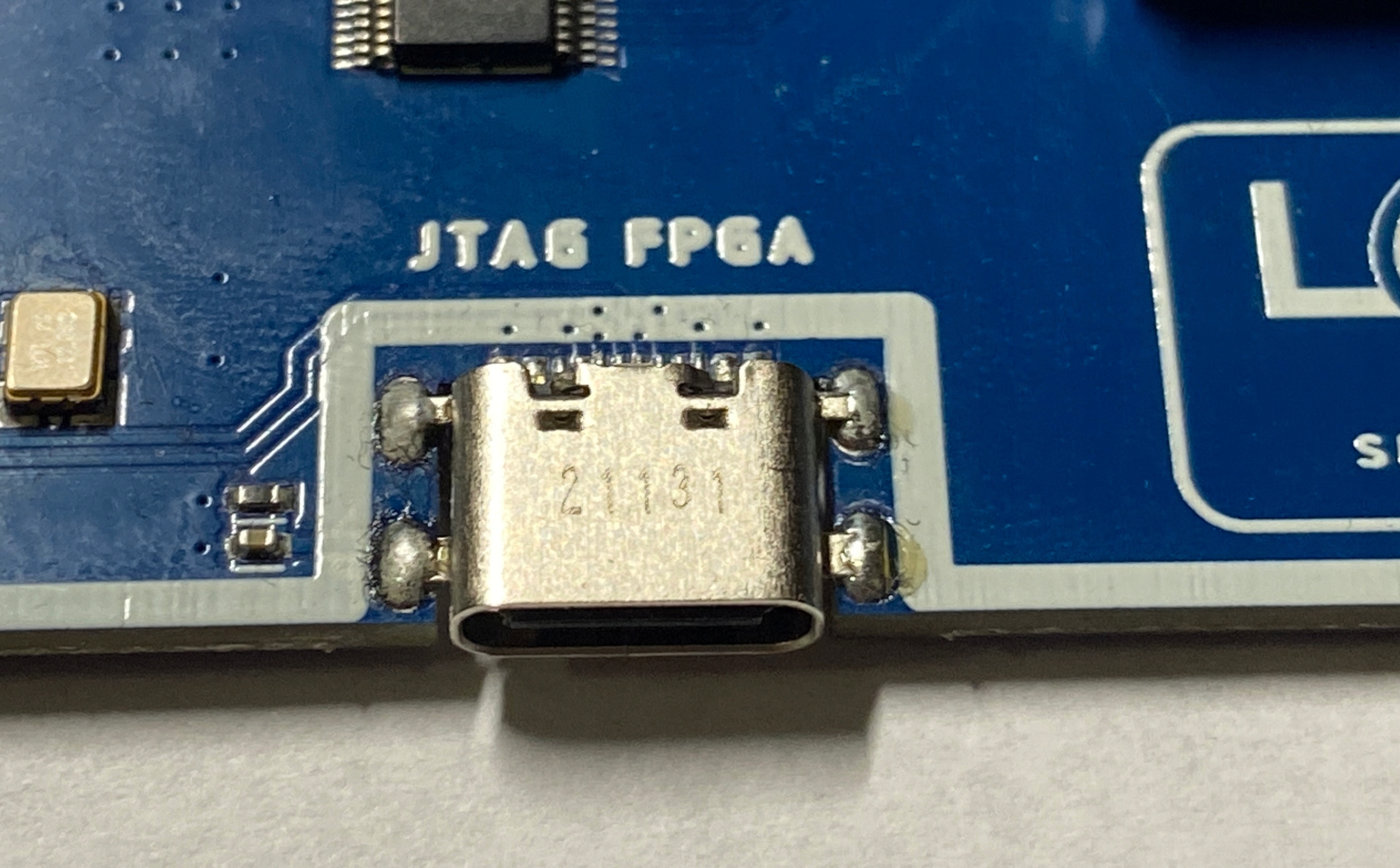

USB_JTAG:

• wciąż pracuje nad firmwarem... to chyba to nie ma konća ;-)
• do aktualizacji wykorzystujemy zlącze USBC i PC
• FIRMWARE: https://lotharek.pl/productdetail.php?id=395#files
• Jak zaporgramować FPGA: https://lotharek.pl/files/Kraken/FPGA_FLASH.pdf

MULTISWITCH:

• krotkie nacisniecie zmienia tryb pracy
• długie - RESET
• tryb jest zapamietywany w AVR

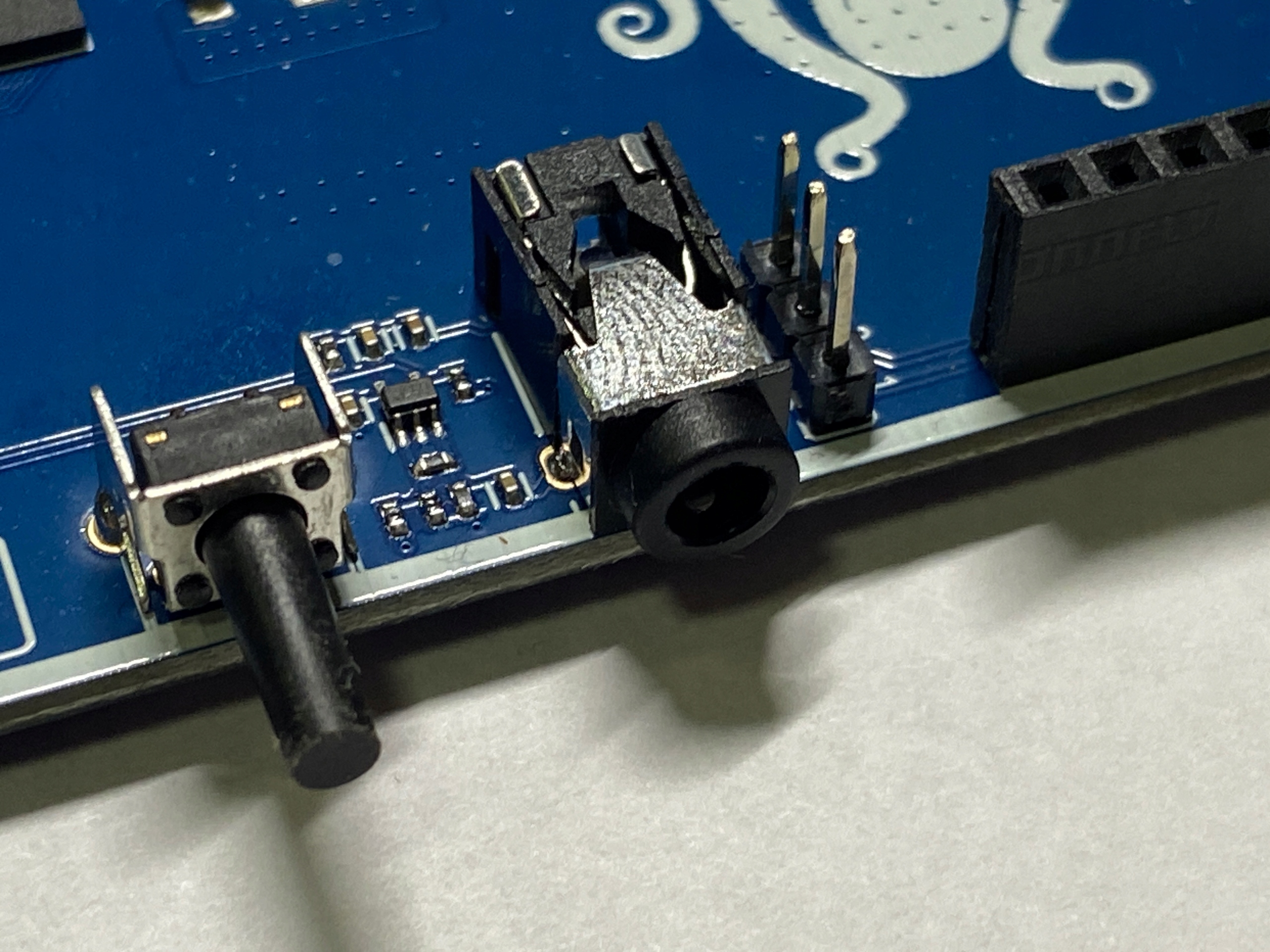

JACK STEREO:

• TAPE_IN / TAPE_OUT
• TAPE_IN - zeby coś wgrac  ztaśmy, uzywamy jacka mono 3,5mm

WYJSCIE DIN9:

• Audio lewo/prawo
• RGB+CompSync
• RGB switch - 5V przez rezystor 270, zworka omija rezystor;
• zacznij od podlaczenia bez zworki. Zalezy od Twojeg kabla.

HEADER dla adaptera BlueTooth

•  wgrywaj gierki z telefonu ;-) bezprzewodowo
• zworka  - kanal lewy/prawy

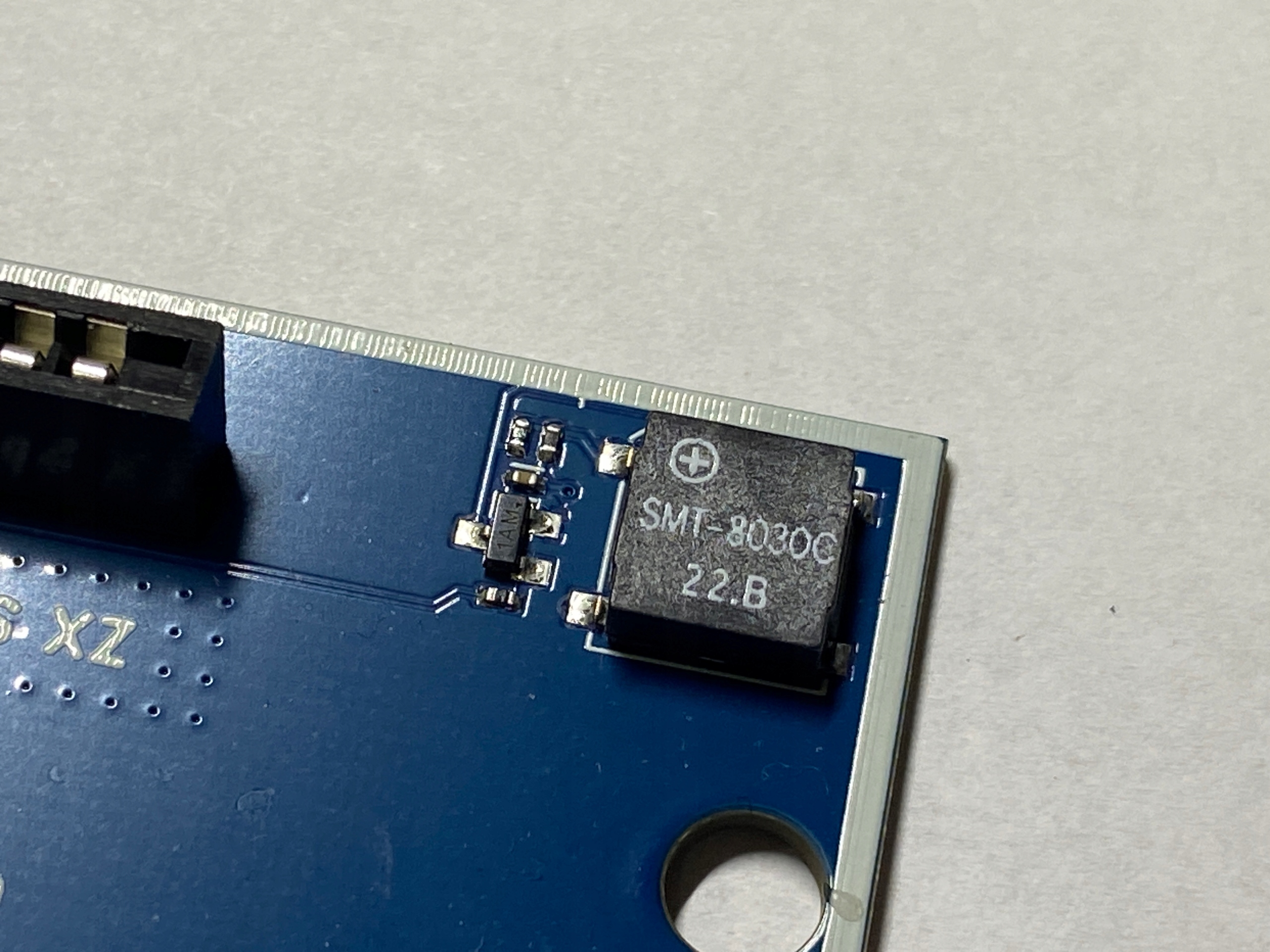

BUZZEREK

• speakerek jaki jest, każdy widzi
• działa w poszczegolnych trybach
• konfigrowany w kodzie FPGA

ULA PLUS:

• pełne 9bit RGB, nie żadna proteza w stylu innych konktrukcji
• Obraz klarowny, czysty.... Przesadnie idealny ;-)

Urządzenie zaprojektowane do montażu w obudowie ZX48/PLUS;

Obsluguje org klawaiture na tasiemkach

Orginalne kolory ZX :-)

Obsługa:

Kraken posiada wbudowany dedykowany kontroler klawiatury, który współpracuje z procedurą skanowania/odczytu klawiatury ZX Spectrum. Bardzo proszę  o zapoznanie się z dodatkowymi funkcjami i obsługą klawiatury:

RESET KLAWIATURY - W STYLU AMIGI

• naciśnij Z + X + spację - reset sprzętowy (bez czekania)
• jeśli przytrzymasz wcisniętą  spację - divmc/diivide zostanie ponownie zainicjowany
• reset klawiatury powoduje wyjście z trybu game_modes/diagnorom i ponowne uruchomienie komputera w wybranym trybie

TRYB GRY

• KRAKEN może przełączyć się w „tryb gry”
• naciśnij Z + X + G - tryb gry_1
• naciśnij Z + X + B - tryb gry_2
• tylny przycisk przełącza slot gry (8 gier w każdym trybie - w sumie 16).
• Aby wyjść z trybu gry, RESETUJ

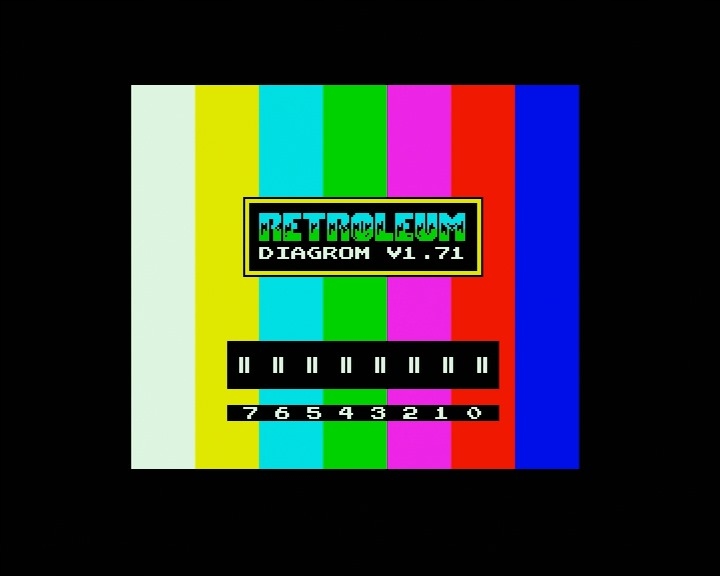

TRYB DIAGNOROM

• naciśnij Z + X + 0 (zero) - reset sprzętowy ->  DIAGNOROM 1.71
• przełącznik z tylu obudowy zmienia tryby, aby przetestować wszystkie (procesor, ULA, przerwania, etc....)

UKRYTA NIESPODZIANKA -

• moja pierwsza gra na ZX, w którą kiedykolwiek grałem na moim PIERWSZYM KOMPUTERZE ZX ;-)
• naciśnij Z + X + G w trybie Timex ;-)

TRYB TURBO

• naciśnij Z + X + T - włączanie/wyłączanie Turbo (czerwony BORDER + muzyczka - TURBO ON, zielony BORDER - TURBO OFF)
• działa wyłącznie w dedykowanych trybach.
• 3 sekundy przerwy między przełączaniem
• Używaj tylko podczas działania oprogramowania tzn po jego załadowaniu
• MAŁA UWAGA:  wiele urządzeń zewnętrznych /divmmc,divide/ nie będzie działać poprawnie, gdy Z80 jest w trybie turbo. Załaduj grę, a poznije uruchom TURBO, bo inaczej zwiecha... chyba ze masz BIZONA PROF ;-)

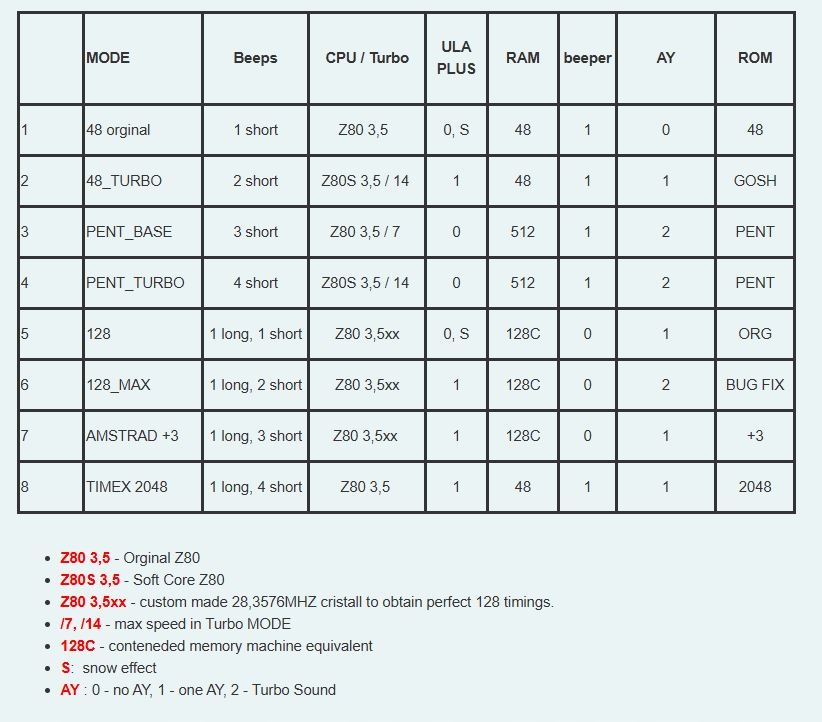

TRYBY PRACY:  wciąz pracuję nad kodem..sporo sie zmienia, ale  mnije więcej widać, co Kraken oferuje

KILKA  linków do Youtube, ktore nagrałem sobie w czasie uruchamiania:

• https://youtu.be/Ir242gUlGrc
• https://www.youtube.com/watch?v=5_yHSBItiE0
• https://www.youtube.com/watch?v=l_kMtLUChUc

ZAWARTOSC OPAKOWANIA:

• PCB - kompletna, uruchomiona

NA INNEJ AUKCJI wersja z zasilaczem, kablem SCART

Linki:

• male zastawienie : SIZIF vs KRAKEN https://lotharek.pl/productdetail.php?id=395#faq
• wkrotce....
