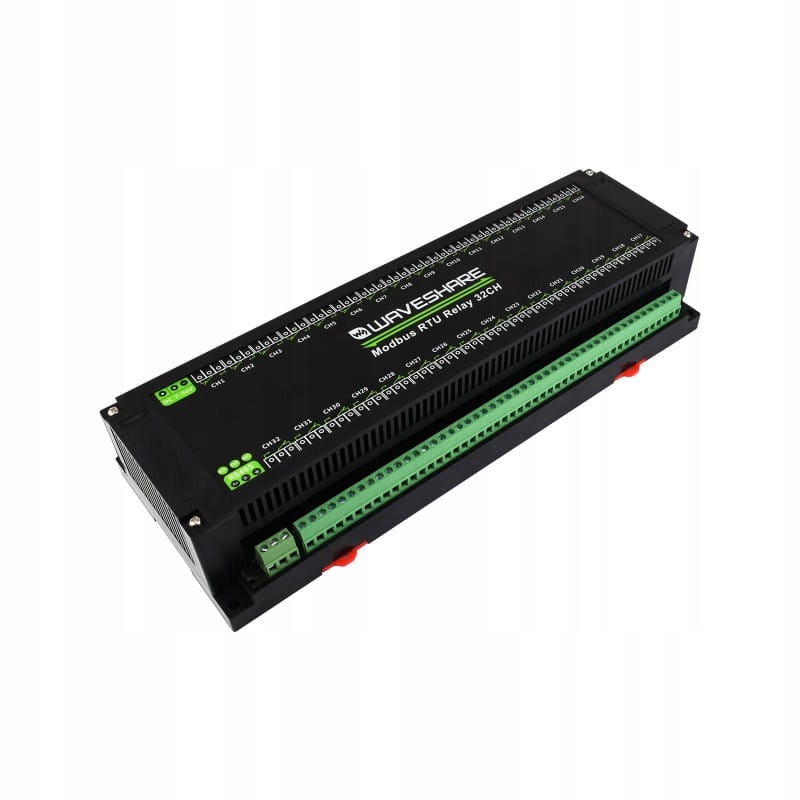

32-kanałowy moduł przekaźnikowy RS485 Modbus RTU

Zaawansowane rozwiązanie dla aplikacji przemysłowych, kontrolowane poprzez magistralę RS485 z wykorzystaniem protokołu Modbus RTU. Urządzenie zostało zaprojektowane z myślą o niezawodności w trudnych warunkach – posiada pełną izolację zasilania, izolację magnetyczną sygnałów oraz obwody ochronne takie jak diody TVS i bezpieczniki resetowalne. Całość zamknięta jest w bezpiecznej obudowie z tworzywa ABS przystosowanej do montażu na szynie DIN.

Specyfikacja techniczna

• Napięcie pracy: 7V ~ 36V
• Interfejs komunikacyjny: RS485 (protokół Modbus RTU)
• Prędkość transmisji: 4800 do 256000 bps (domyślnie 9600)
• Ilość kanałów: 32
• Forma kontaktu: 1NO 1NC (przełączny)
• Obciążenie przekaźnika: ≤10A 250VAC / 30VDC
• Adresowanie: konfigurowalne od 1 do 255
• Wskaźniki LED: status MCU (STA) oraz transmisja (TXD, RXD)

Właściwości i ochrona

• Zintegrowana izolacja zasilania zapewniająca stabilne napięcie
• Izolacja magnetyczna sygnału eliminująca zakłócenia
• Ochrona przed przepięciami (TVS) i ochrona przed odwrotną polaryzacją
• Możliwość łączenia kaskadowego do 255 urządzeń na jednej magistrali
• Funkcja błyskawicznego włączania/wyłączania (Flash-on/off)
• Wysokiej jakości przekaźniki z diodami zabezpieczającymi układ sterujący

Montaż i Komunikacja

Moduł jest w pełni kompatybilny ze standardem przemysłowym RS485, co pozwala na stabilną komunikację na długich dystansach. Dzięki obudowie na szynę DIN, instalacja w szafach sterowniczych jest szybka i uporządkowana.

Schemat podłączenia i zastosowanie

Idealny do automatyki przemysłowej, systemów inteligentnego domu, sterowania silnikami, oświetleniem oraz w systemach monitoringu. Przekaźniki obsługują zarówno napięcia przemienne (AC) jak i stałe (DC).

Zawartość zestawu

1. 32-kanałowy moduł przekaźnikowy RS485 Modbus RTU x1
