Moduł 8 wejść Pomiar Prądu 0-20mA RS485 Modbus RTU Napięcia 0-5V

Modbus RTU Analog Input 8CH – przemysłowy moduł do precyzyjnego pomiaru sygnałów analogowych

Zasada działania

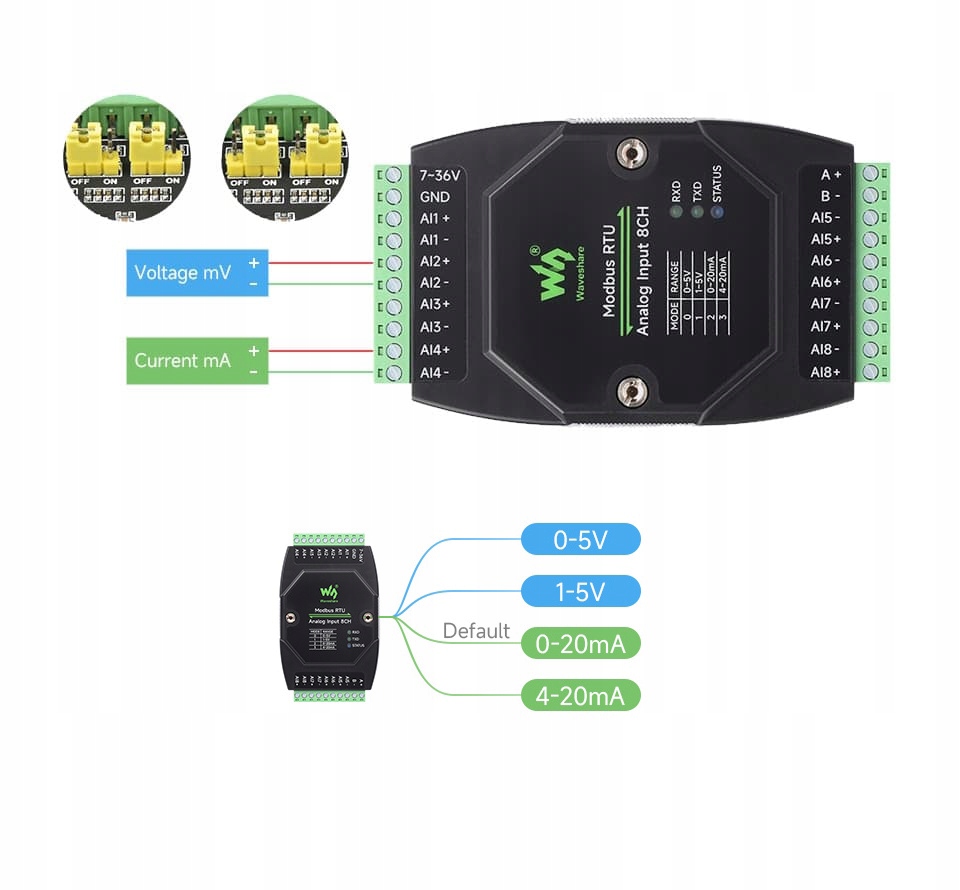

Moduł wyposażony jest w 8 niezależnych wejść analogowych, z których każde można skonfigurować do pomiaru napięcia lub prądu.

• Tryb pracy ustawia się fizycznie za pomocą zworek na płytce modułu.
• Wzmocnienie sygnału wejściowego konfigurowane jest programowo przez interfejs RS485.

Obsługiwane zakresy pomiarowe:

• Dla napięcia: 0–5V, 1–5V
• Dla prądu: 0–20mA (ustawiony domyślnie), 4–20mA

Specyfikacja techniczna

• Liczba kanałów: 8 wejść analogowych
• Konfigurowalne tryby wejść: napięciowe lub prądowe (ustawiane zworkami)
• Rezystor pomiarowy dla pomiaru prądu: 249Ω
• Rozdzielczość: 12-bitowa
• Częstotliwość odświeżania danych: 25Hz
• Interfejs komunikacyjny: RS485
• Protokół: Modbus RTU
• Szybkość transmisji: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 bps
• Adresacja: 1~255 (możliwość pracy w sieci z wieloma urządzeniami)
• Zasilanie: DC 7~36V
• Wskaźniki LED: status zasilania i komunikacji
• Izolacja galwaniczna zasilania i sygnału
• TVS (Transient Voltage Suppressor)
• Bezpiecznik samoresetujący
• Ochrona przed przepięciami i ESD

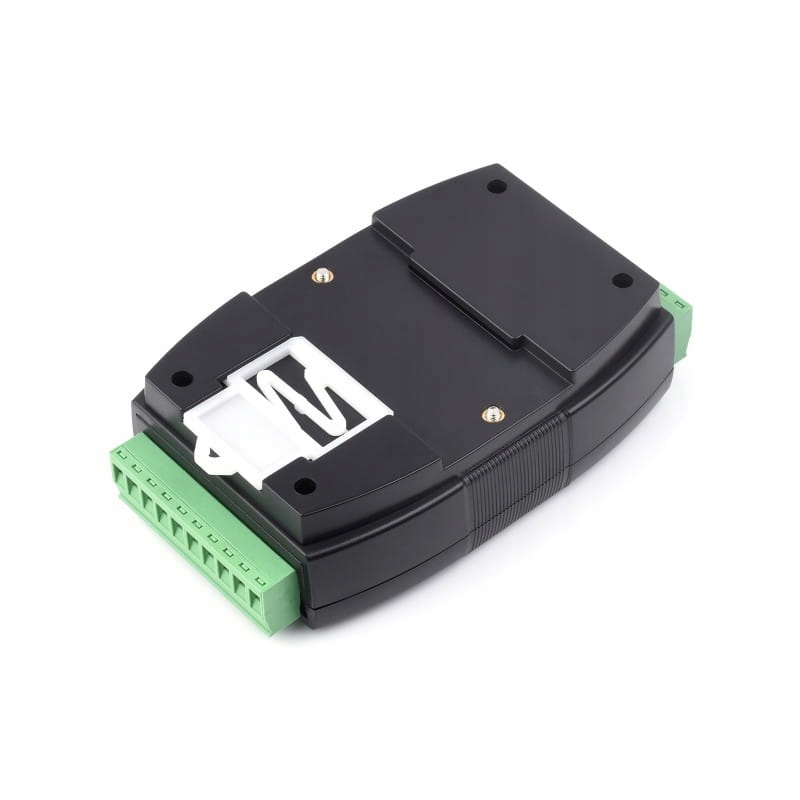

• Montaż: Obudowa przystosowana do montażu na szynie DIN 35mm
• Wymiary: 121 × 72 × 34 mm

Содержимое комплекта

• Modbus RTU Analog Input 8CH ×1
• Adapter terminala zasilania ×1
• Zworki konfiguracyjne (10 sztuk)

Pasujący zasilacz: ORD-PSU-12V2A-5.5-2.1-EU
