Przewód koncentryczny 50 om GSM WLAN LTE 5G RF-5 typu H-155

1 szt. = 1[m]

np. kupując 20 sztuki wysyłamy 20m przewodu w jednym kawałku.

Jeśli życzysz sobie, aby zakupiony przewód był w określonych odcinkach poinformuj nas o tym po zakupie.

Przewody tniemy tylko na pełne metry, nie tniemy na centymetry.

Zastosowanie

Wysokiej klasy, profesjonalny przewód współosiowy o impedancji 50 Om w powłoce polietylenowej przeznaczony do przesyłania danych drogą radiową (WLAN 2,4 GHz, GSM, LTE, 5G itp.) oraz innych zastosowań radiokomunikacyjnych , do pracy w instalacjach nadawczych i odbiorczych .

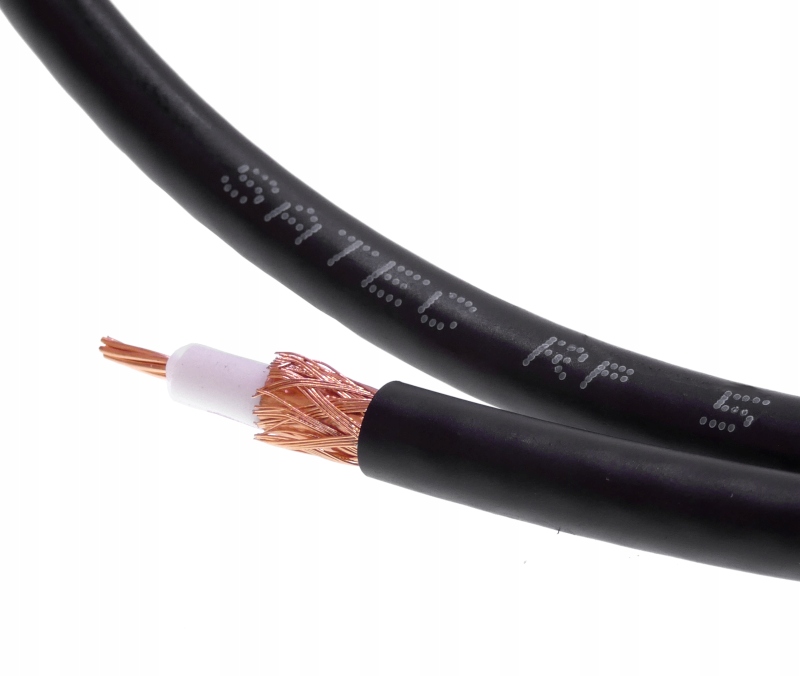

Konstrukcja

• Żyła wewnętrzna: Linka z drutów miedzianych ( Cu 7 x 0.45 mm ) , średnica całkowita Ø 1.35 mm ± 0.01 mm
• Dielektryk: Spieniony fizycznie PE, średnica Ø 3.60 mm ± 0.05 mm
• Ekran (żyła zewnętrzna ): Dwustronna folia Al-PET-Al + 80% oplot z ocynowanej Cu + folia zabezpieczająca
• Powłoka zewnętrzna PE: średnica całkowita Ø 5.4 mm ± 0.2 mm , kolor czarny ( RAL 9005 )

Normy

Przewód RF-5 marki Satec spełnia normy EN 50117, DIN 47264 i IEC 61196-1.

Normy EN 50117, DIN 47264 i IEC 61196-1 to podstawowe normy dotyczące kabli wysokiej częstotliwości (HF) i kabli koncentrycznych, definiujące ich konstrukcję, właściwości mechaniczne, parametry elektryczne i metody badań.Zapewniają kompatybilność, wydajność i jakość systemów komunikacyjnych i radiowych.

• EN 50117-1: Europejska norma dotycząca kabli koncentrycznych, która określa ogólne wymagania i metody badań (często stosowana w przypadku telewizji kablowej i transmisji danych).
• DIN 47264: norma niemiecka, która szczegółowo definiuje kable RF, w szczególności kable elastyczne (np. 50-omowe).
• IEC 61196-1: Międzynarodowa seria norm IEC dotycząca kabli RF, w której część 1 określa ogólne metody badań właściwości mechanicznych i elektrycznych.

Właściwości mechaniczne

Średnica zewnętrzna: 5,4 mm

Minimalny promień zginania

• bez obciążenia: 5 x średnica kabla
• z obciążeniem: 10 x średnica kabla

Zakres temperatury

• Podczas pracy: -30° C do + 70° C
• Podczas instalacji: -15° C do + 55° C

Właściwości elektryczne dla 20°C

• Rezystancja dla prądu stałego (DC): żyła wewnętrzna 16.5 Om/km / żyła zewnętrzna (ekran ) 15 /km
• Pojemność jednostkowa: 84 pF/m
• Współczynnik skrócenia fali: 78 %
• Impedancja charakterystyczna (dla 200 MHz): 50 Om ± 2 Om
• Transfer impedancji (10 MHz): </= 4 m Om/m
• Transfer impedancji (100 MHz): </= 3 m Om/m
• Napięcie pracy: 1.0 kVrms
• Test napięciowy (żyła wewnętrzna / ekran): 2.0 kV rms
• Skuteczność ekranowania (100-1000) MHz: 90 dB
• Rezystancja izolacji: </= 10 Gigaom *km

Tłumienność (dB/100m) dla poszcególnych częstotliwości dla 20°C

• 1 Mhz: 0,9
• 10 MHz: 2,8
• 100 MHz: 8,9
• 200 MHz: 12,7
• 800 MHz: 25,8
• 1000 MHz: 29,0
• 1600 MHz: 39,8
• 2000 MHz: 41,6
• 3000 MHz: 51,6
• 5200 MHz: 69,3
• 5800 MHz: 73,8

Tłumienność odbiciowa (dB) - wartości uśrednione

• Częstotliwość 50-450 MHZ >/= 26
• Częstotliwość 450-1000 MHZ >/= 23

Na innych naszych aukcjach znajdziesz złącza zaciskane pasujące na przewód RF-5:

• Wtyki N
• Gniazda N
• Wtyki SMA
• Gniazda SMA
