ADS824A oscyloskop cyfrowy 4x200MHz 1.25GSa/s 12-bit OWON

Oscyloskop cyfrowy OWON ADS824A to najbardziej zaawansowany, 4-kanałowy model z serii ADS800. Urządzenie oferuje szerokie pasmo 200 MHz oraz próbkowanie w czasie rzeczywistym do 1.25 GSa/s. Jego największym atutem jest sprzętowy przetwornik ADC o rozdzielczości 12-bit, który zapewnia 16-krotnie wyższą precyzję odwzorowania sygnału w porównaniu do standardowych oscyloskopów 8-bitowych. Dzięki czterem kanałom, ADS824A jest idealnym wyborem do diagnostyki złożonych układów elektronicznych, gdzie wymagany jest jednoczesny podgląd wielu sygnałów.

Model ten integruje w sobie funkcje oscyloskopu, licznika częstotliwości, woltomierza oraz analizatora widma FFT. Wyposażony jest w 7-calowy ekran dotykowy o rozdzielczości 1024x600, co w połączeniu z ultra-cienką obudową (78 mm) zapewnia wygodę pracy w każdych warunkach. Pamięć akwizycji wynosząca 50 Mpts oraz szybkie odświeżanie przebiegów do 700 000 wfms/s gwarantują skuteczne wychwytywanie rzadkich zdarzeń i anomalii. Oscyloskop obsługuje również zaawansowane wyzwalanie i dekodowanie magistral szeregowych (RS232, I2C, SPI, CAN, LIN).

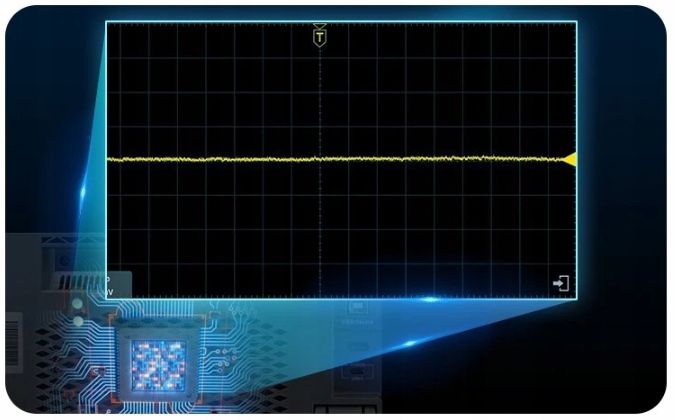

Bardzo niski poziom szumów i wysoki zakres dynam iczny

Czułość pionowa: 500μV – 10V, wyświetlanie bez zniekształceń zarówno silnych, jak i słabych sygnałów na tym samym ekranie

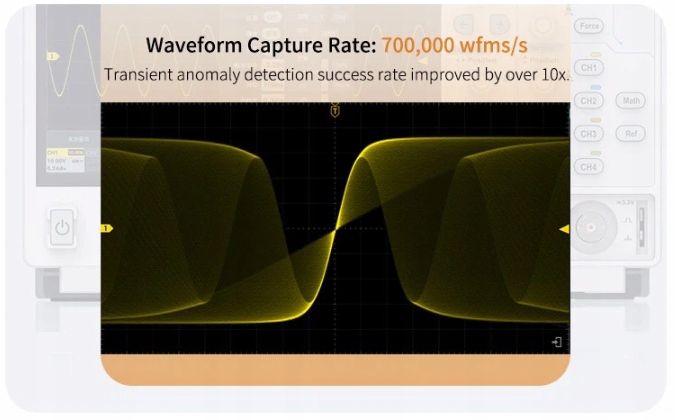

Szybkość przechwytywania przebiegów: 700 000 przebiegów/s

Skuteczność wykrywania anomalii przejściowych zwiększona ponad 10-krotnie.

2-kanałowe dekodowanie sprzętowe

UART, I2C, SPI, CAN, LIN

43 pomiary automatyczne z zaawansowanymi funkcjami matematycznymi

Słownik terminów technicznych do szybkiej konfiguracji pomiarów automatycznych

Statystyki parametryczne

Obsługuje wskaźniki pomiarowe, bramkowanie kursorami i bogatsze podpowiedzi pomiarowe

Bramkowanie kursorami ze wskaźnikami wizualnymi

Obsługuje okna powiększenia (Zoom), tryby FFT i XY, z bardziej intuicyjnymi informacjami o pomiarach kursorowych

Parametry:

• Marka: OWON
• Model: ADS824A
• Liczba kanałów: 4
• Pasmo: 200 MHz
• Rozdzielczość pionowa: 12-bit
• Próbkowanie: do 1.25 GSa/s
• Pamięć akwizycji: 50 Mpts
• Odświeżanie przebiegu: do 700 000 wfms/s

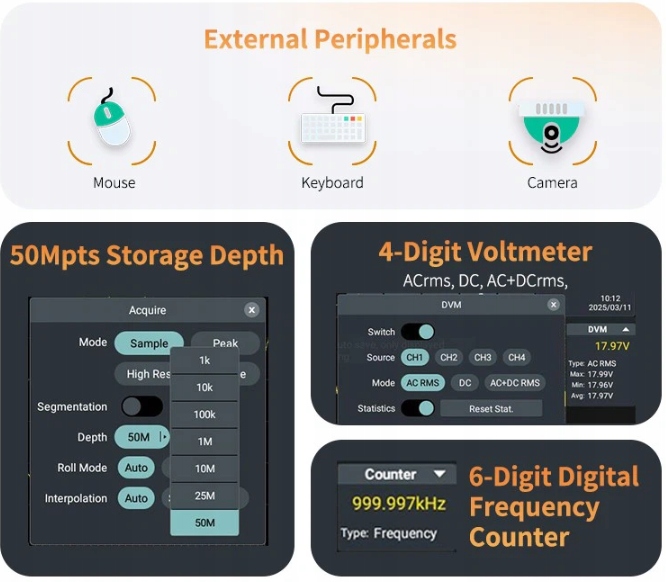

• Oscyloskop zintegrowany z licznikiem częstotliwości, woltomierzem i analizatorem widma FFT

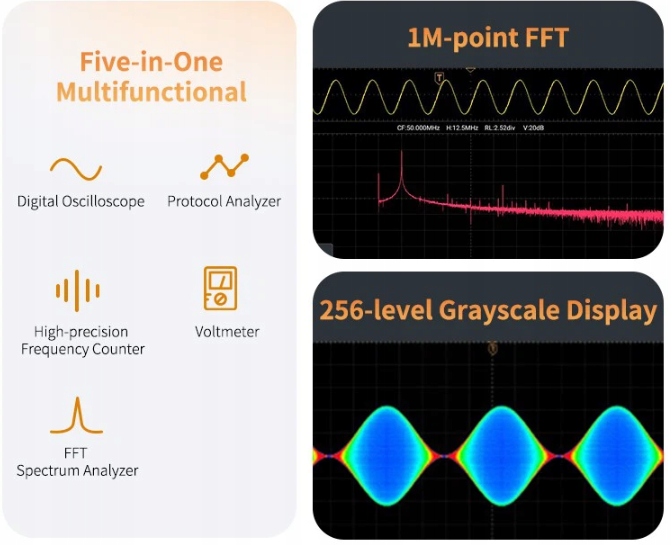

• Analiza FFT: 1M punktów (precyzyjne wyświetlanie składowych częstotliwości)

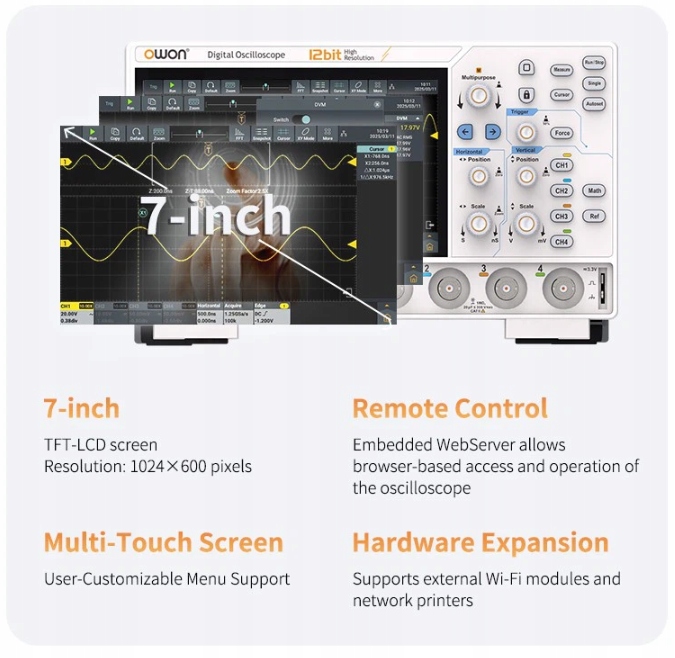

• Wyświetlacz: 7" 1024x600, pojemnościowy ekran dotykowy
• Dekodowanie magistral: RS232/UART, I2C, SPI, CAN, LIN
• Obsługa urządzeń zewnętrznych: mysz, klawiatura
• Opcjonalny moduł bezprzewodowy (Wi-Fi/Bluetooth) obsługuje drukarki sieciowe

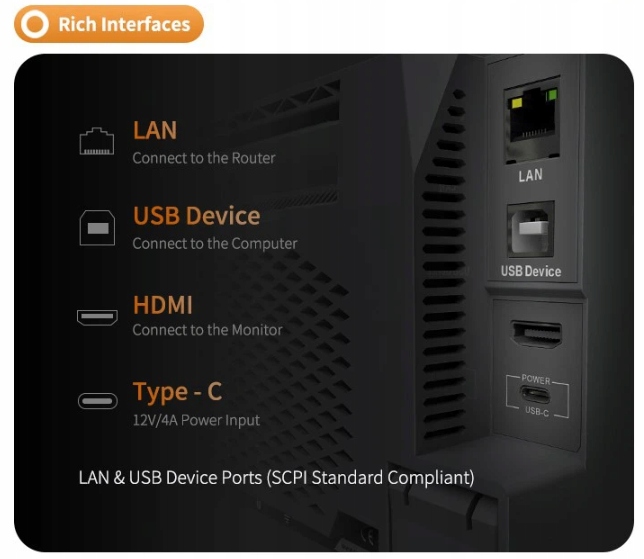

• Interfejsy: HDMI, USB Host, USB Device, LAN
• Ultra-cienka konstrukcja oszczędzająca miejsce (tylko 78 mm głębokości)

• Pasmo analogowe: 200 MHz

• 4 niezależne kanały analogowe

• Czas narastania sygnału: ≤ 1,75 ns

• Rozdzielczość pionowa: 12 bitów

• Czułość pionowa: od 500 µV/div do 10 V/div

• Zakres przesunięcia pionowego:

– ±2 V dla zakresów 500 µV/div – 200 mV/div

– ±80 V dla zakresów 500 mV/div – 10 V/div

• Sprzężenie wejścia: DC / AC / GND

• Impedancja wejściowa: 1 MΩ ±2% || 20 pF ±5 pF

• Maksymalne napięcie wejściowe: do 300 Vrms

• Obsługa tłumienia sondy:

– Standardowe zakresy od 10µX do 50kX

– Zakresy użytkownika: 1.00µX – 1.00MX

• Ograniczenie pasma: 20 MHz lub pełne pasmo

• Dolna częstotliwość graniczna (AC, -3 dB): ≥ 10 Hz

• Dokładność wzmocnienia DC:

– ≤1 mV: 3%

– 2 mV: 2%

– ≥5 mV: 1,5%

• Dokładność DC (Delta V, ≥16 przebiegów): ±(2% odczytu + 0,05 działki)

• Izolacja kanał–kanał: 100:1 przy 50 Hz, 40:1 przy 10 MHz

• Opóźnienie międzykanałowe: typowo 150 ps

• Inwersja przebiegu: obsługiwana

• Uwaga: zakresy 200 µV/div oraz 500 µV/div realizowane jako cyfrowe powiększenie zakresu 1 mV/div

System poziomy (podstawa czasu)

• Zakres podstawy czasu: 1 ns/div – 1000 s/div (krok 1-2-5)

• Dokładność podstawy czasu: ±25 ppm

• Zakres próbkowania: 0,05 Sa/s – 2,5 GSa/s

• Maksymalna głębokość pamięci: 50 Mpts

• Dokładność pomiaru interwału czasu ΔT:

– Pojedynczy pomiar: ±(1 interwał + |dokładność| × odczyt + 0,2 ns)

– Uśrednianie >16: ±(1 interwał + |dokładność| × odczyt + 0,1 ns)

System akwizycji

• Tryby akwizycji: Sample, Peak, High Resolution, Average, Segmentation

• Maksymalne próbkowanie w czasie rzeczywistym:

– 4 kanały aktywne: 625 MSa/s

– 2 kanały aktywne: 1,25 GSa/s

– 1 kanał aktywny: 1,25 GSa/s

• Szybkość przechwytywania przebiegów:

– Tryb Real-time: do 50 000 wfms/s

– Tryb Segment: do 700 000 wfms/s

• Długość rekordu: od 1k do 50M (dynamiczna)

• Interpolacja: Auto, Sin(x)/x, x

• Segmentacja: do 250 000 segmentów

Wyzwalanie (Trigger)

• Źródła wyzwalania: CH1, CH2, CH3, CH4

• Tryby wyzwalania: Auto, Normal, Single

• Typy wyzwalania: Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic

• Wyzwalanie magistral: RS232/UART, I2C, SPI, CAN, LIN

• Automatyczne ustawienie poziomu 50% dla sygnałów ≥ 50 Hz

• Holdoff: od 100 ns do 10 s

• Czułość wyzwalania: 0,3 – 10 działek

• Zakres poziomu wyzwalania: ±4 działki od środka ekranu

Zaawansowane typy wyzwalania

• Zbocze: DC / AC / HF, narastające i opadające

• Video: NTSC, PAL, SECAM

• Impuls / Slope / Runt: warunki >, <, =, zakres 30 ns – 10 s

• Okno (Window): wejście/wyjście z amplitudy

• Timeout / Nth Edge: czas bezczynności 30 ns – 10 s, zbocze 1–128

• Logiczne: AND, OR, XOR, XNOR

• Pełna obsługa RS232/UART, I2C, SPI, CAN, LIN

Pomiary, analiza i dekodowanie

• Kursory: ΔV, ΔT, ΔT&ΔV, tryb automatyczny

• 43 automatyczne pomiary (do 8 jednocześnie)

• Pomiary pionowe, poziome i mieszane

• Rozbudowane funkcje matematyczne: FFT, filtry, całkowanie, różniczkowanie, funkcje użytkownika

• Analiza Pass/Fail: maski testowe, statystyki, wyjścia alarmowe

• Gradacja kolorów: 16 poziomów intensywności, 256 kolorów

• Rejestracja do 125 000 segmentów z możliwością odtwarzania i analizy

• Dekodowanie protokołów: UART, I2C, SPI, LIN, CAN (tekst i grafika)

• Licznik sprzętowy: częstotliwość, okres, max, min, średnia

• Woltomierz DVM: AC RMS, DC, AC+DC RMS

• Obsługa komend SCPI

Specyfikacja ogólna

• Ekran: 7” kolorowy TFT LCD, 24-bit

• Rozdzielczość: 1024 × 600 px

• Siatka: 18 × 8 działek

• Ekran dotykowy pojemnościowy, multi-touch

• Poświata: wyłączona, nieskończona lub regulowana (1 s / 2 s / 5 s)

• System operacyjny: Android

• Pamięć: 2 GB RAM, 8 GB pamięci wewnętrznej

• Wyjście kompensatora: ok. 3,3 V, 1 kHz (prostokąt)

• Interfejsy: HDMI, USB Device, USB Host, LAN, Trigger Out (Pass/Fail)

• Zasilanie: USB Type-C 12 V / 4 A

• Opcjonalna bateria: 11,1 V 5000 mAh (około 2 godziny pracy)

• Maksymalny pobór mocy: 48 W

• Warunki pracy: 0–40°C, wilgotność do 90%

• Temperatura przechowywania: -20°C do +60°C

• Wymiary: 260 × 160 × 78 mm

• Waga: ok. 1,5 kg bez baterii, ok. 1,7 kg z baterią

• Zalecany interwał kalibracji: 12 miesięcy

Zestaw zawiera

• 1 x Oscyloskop OWON ADS824A
• 1 x Zasilacz (Adapter)
• 1 x Przewód zasilający
• 1 x Kabel USB
• 4 x Sondy pomiarowe
• 1 x Skrócona instrukcja obsługi
• 1 x Oryginalne opakowanie
