AVT3166C Регулятор для зарядного устройства - смонтированный

AVT3166C Regulator do prostownika

Zestaw zmontowany

Wiele osób nadal ładuje akumulatory kwasowe 12V za pomocą nieskomplikowanych prostowników, zawierających jedynie transformator i diody. Zaletą jest prostota, ale parametry ładowania zwykle są dalekie od optymalnych.

Stara sprawdzona zasada mówi, że typowy akumulator samochodowy należy ładować prądem o wartości 1/10 pojemności akumulatora. Ładowanie mniejszym prądem wydłuży czas ładowania, ale nie ma negatywnych skutków dla akumulatora. Niekorzystne i niebezpieczne jest ładowanie prądem znacznie większym.

Wybrane parametry:

• regulacja prądu ładowania w zakresie do ok. 10A
• automatyczne zakończenie ładowania
• sygnalizacja stanu naładowania za pomocą diody led
• zabezpieczenie przed zwarciem i odwrotną polaryzacją
• może pracować jako przystawka do prostownika
• zasilanie – transformator 100...200W 16...20 V
• odpowiedni do ładowania akumulatorów o pojemności do ok. 100Ah

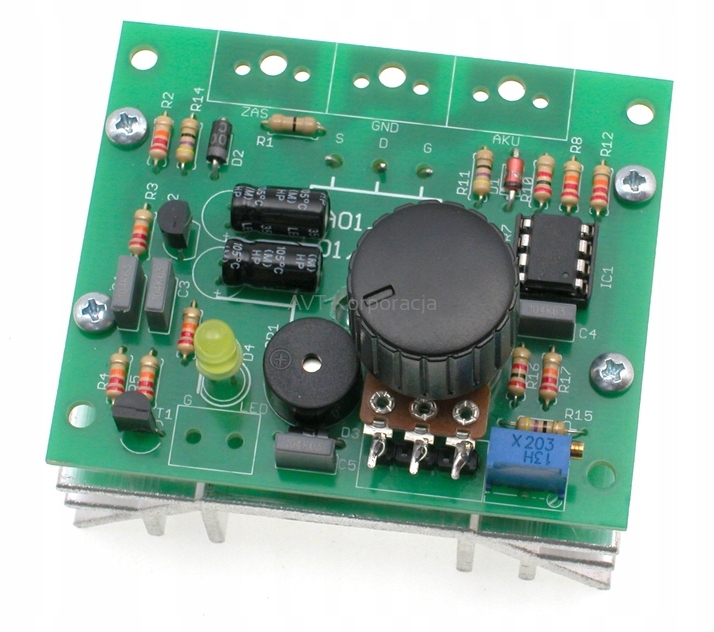

Układ zmontowany i uruchomiony.

• Półprzewodniki: dioda zenera 16V, 1N4007, dioda LED 5mm, 2N2222, IRF5305, Attiny25 zaprogramowany, 78L05
• Zasilanie: transformator 100...200W 16...20 V

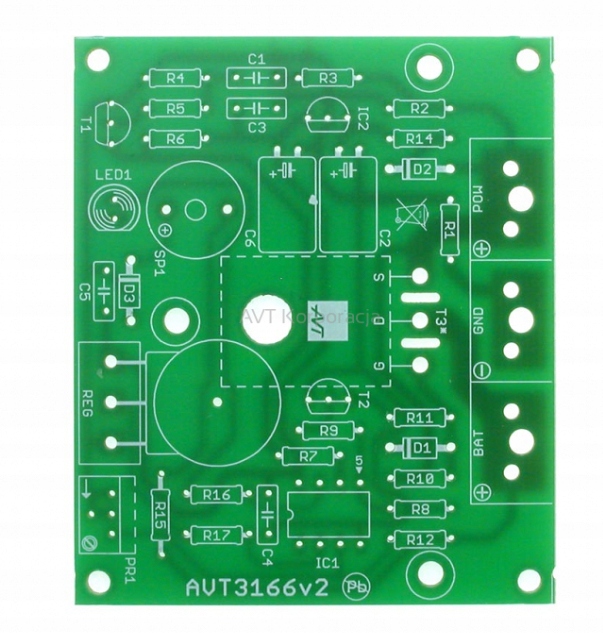

• Wymiary płytki:60 x 71 mm

Zawartość zestawu zależy od wersji!

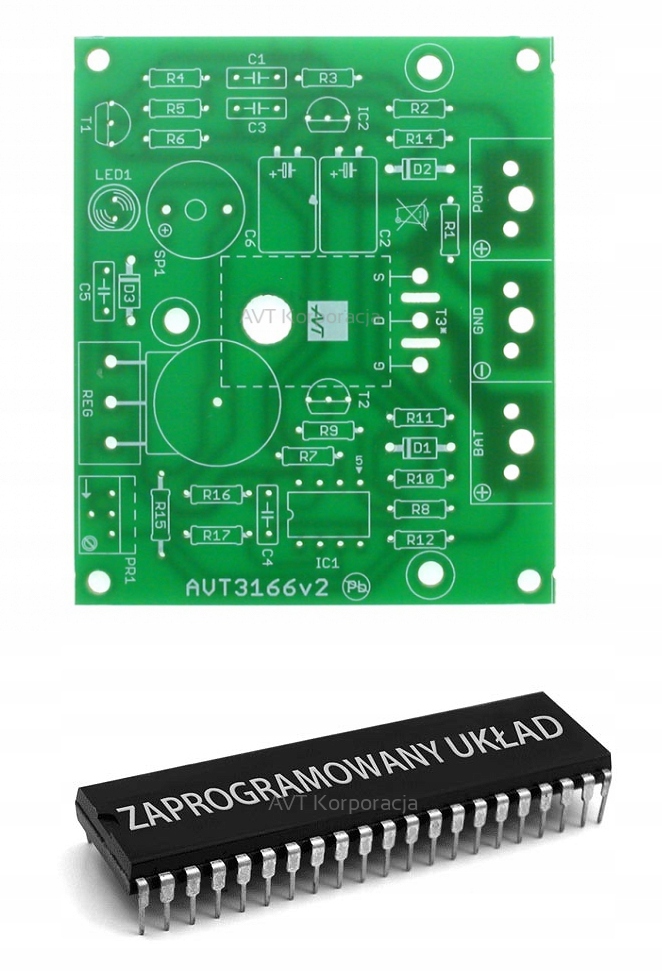

• [A] płytka PCB i dokumentacja
• [A+] płytka PCB, zaprogramowany układ i dokumentacja
• [B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)

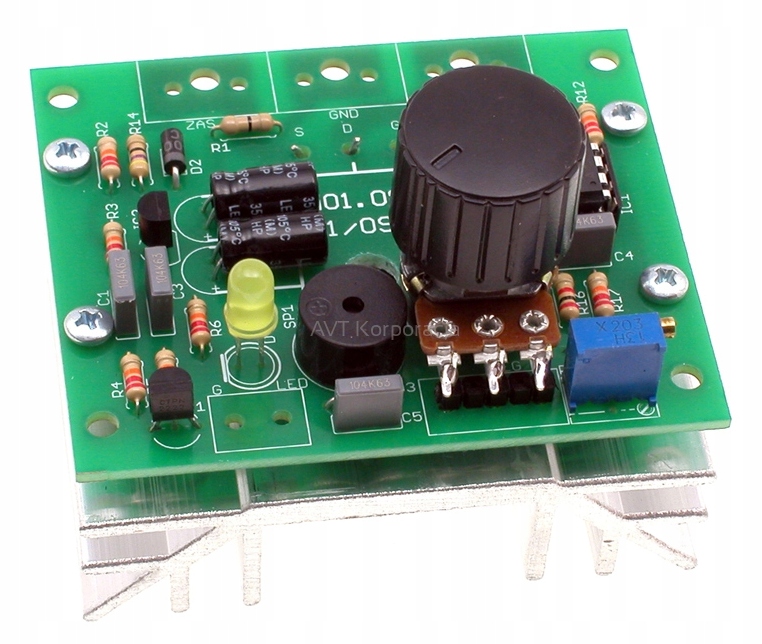

• [C] zmontowany i uruchomiony zestaw B

Kod produktu: VAVT3166C
