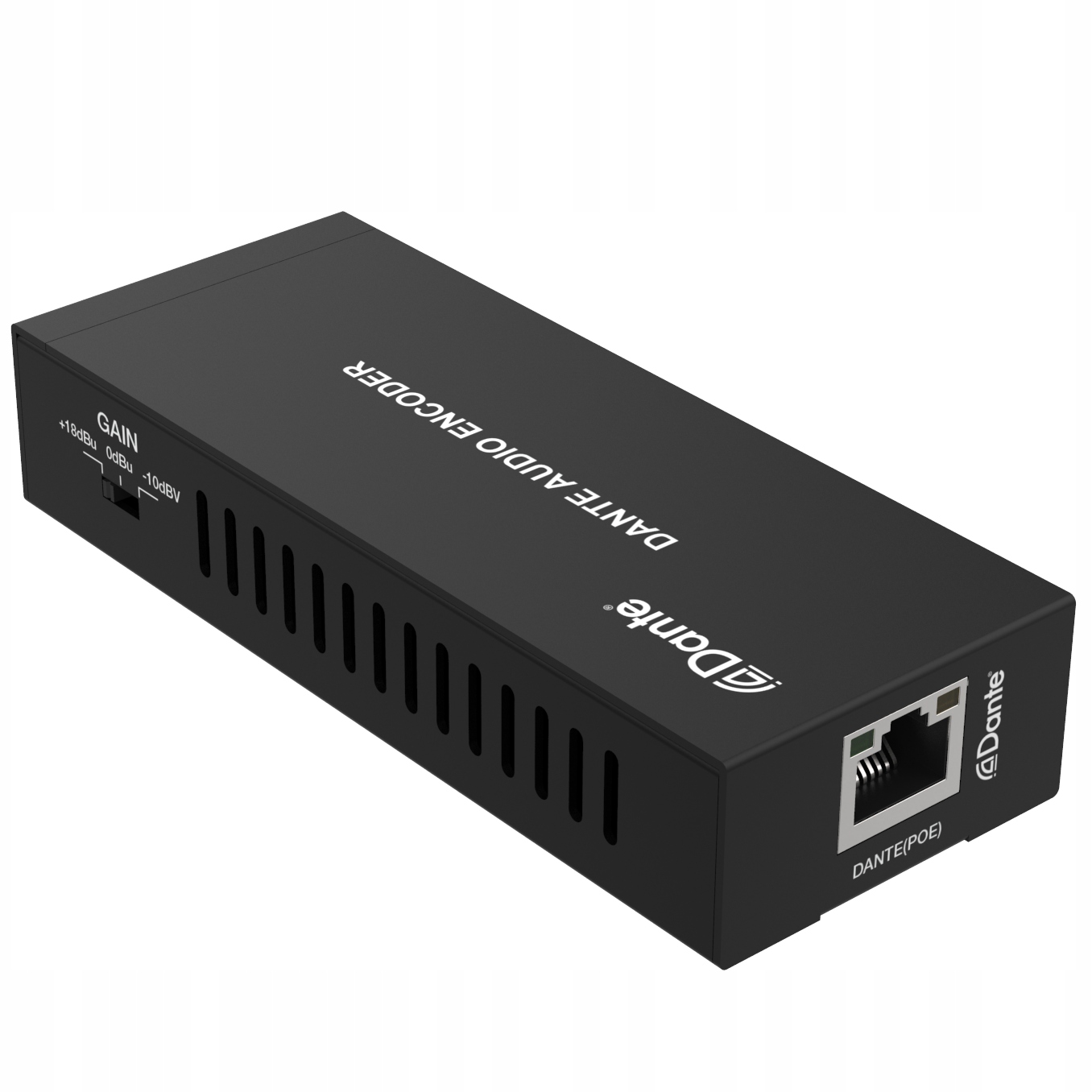

HDP-AUD2ENC 2-kanałowy enkoder dźwięku Dante®

• HDP-AUD2ENC 2-kanałowy enkoder dźwięku analogowego Dante® jest nadajnikiem audio zrealizowanym na bazie rozwiązania Dante® Ultimo.
• Wyposażony został w wejścia audio zarówno asymetryczne, jak i symetryczne oraz trójstopniową regulację poziomu dźwięku.
• Koduje sygnał audio i wysyła do odbiornika/dekodera poprzez sieć Ethernet (Dante).
• Wspiera zasilanie PoE.

Produkt charakteryzuje się kompaktowymi wymiarami, jest przyjazny dla użytkownika. Przeznaczony jest do stosowania w studiach nagraniowych, imprezach plenerowych – koncertach, festiwalach itp.

Dante® jest zarejestrowanym znakiem towarowym Audinate Pty Ltd.

Особенности

• wejście audio jest kompatybilne z przyłączami symetrycznymi i asymetrycznymi (asymetryczne należy podłączyć do zacisków '+’ i 'GND’)
• częstotliwości próbkowania 44,1kHz, 48kHz i 96kHz (24 bity)
• rozwiązanie Dante® wspiera przesył audio AES67 RTP
• trójstopniowa regulacja poziomu sygnału audio: +18dBu, 0dBu (domyślnie) i -10dBV
• zasilanie DC 12V i PoE (IEEE802.3af klasa 0)

Технические характеристики

Informacje techniczne:

• Przepustowość sieci: 100Mb/s
• Formaty audio: PCM 2.0 44.1kHz/48kHz/96kHz do 24bitów
• Dopuszczalna długość połączenia: 100m (kat. 6/6A)
• Pasmo przenoszenia: 20Hz – 20kHz
• Sterowanie: Dante Controller

Złącza:

• Wejścia: 1x Power [na terminalu Phoenix 2-pinowym, 3,81mm], 1x audio [na terminalu Phoenix 6-pinowym, 3,81mm].
• Wyjścia: 1x DANTE (RJ45, PoE)

• Obudowa: metalowa
• Kolor: czarny
• Wymiary (szer. x gł. x wys.): 120mm x 47mm x 26mm
• Waga: 186g
• Zasilanie: DC 12V, POE: IEEE802.3ae klasa 0
• Pobór mocy: 1,2W
• Temperatura pracy: 0 – 40°C
• Temperatura przechowywania: -20 – 60°C
• Wilgotność: 20 – 90% (bez kondensacji)

1. Zasilanie (DC-IN)

   DC 12V

2. Wejście audio (kanał 1/2)

   2-kanałowe wejście analogowe

   wspiera przyłącza symetryczne i asymetryczne (asymetryczne należy podłączyć do zacisków '+’ i 'GND’)

3. DANTE (PoE)

   cyfrowe wejście/wyjście Dante; należy podłączyć do przełącznika LAN. Zielona lampka świeci w sposób ciągły, sygnalizując prawidłowe połączenie. Migotanie żółtej lampki oznacza przesyłanie danych.

4. PRZEŁĄCZNIK POZIOMU SYGNAŁU

   reguluje poziom sygnału audio – dostępne są 3 poziomy: +18dBu, 0dBu (domyślnie) i -10dBV

Zawartość opakowania

• 1x HDP-AUD2ENC 2-kanałowy enkoder dźwięku Dante®
• 1x wtyk Phoenix 6 pinów 3,81mm (męski)
• 1x wtyk Phoenix 2 piny 3,81mm (męski)
• 1x instrukcja obsługi (ang.) (polska instrukcja w wersji elektronicznej)

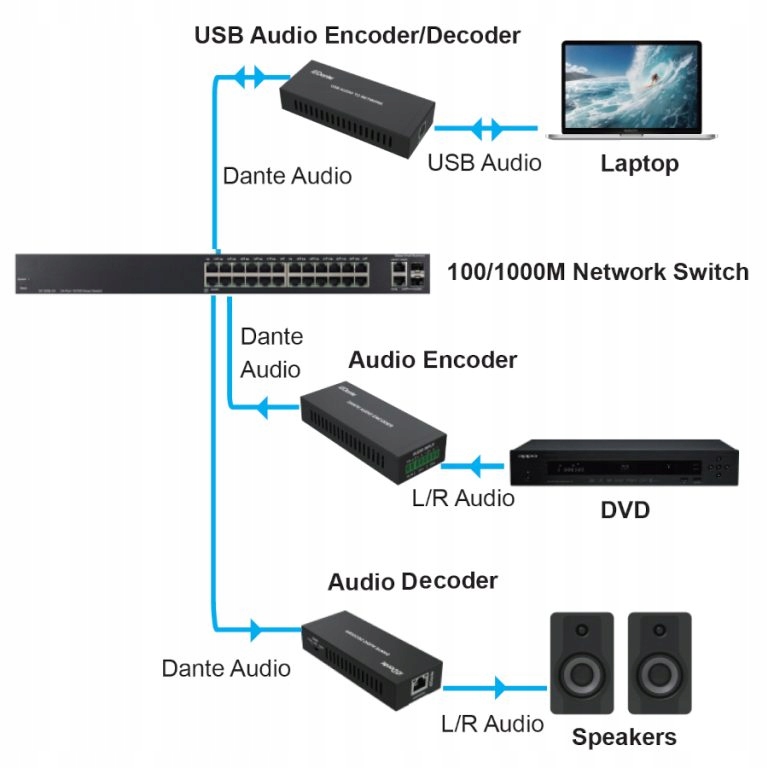

Схема подключения
