FNIRSI® 2D15P - oscyloskop cyfrowy 3-w-1 z multimetrem i generatorem sygnału, FN-2D15P

Producent: Fnirsi

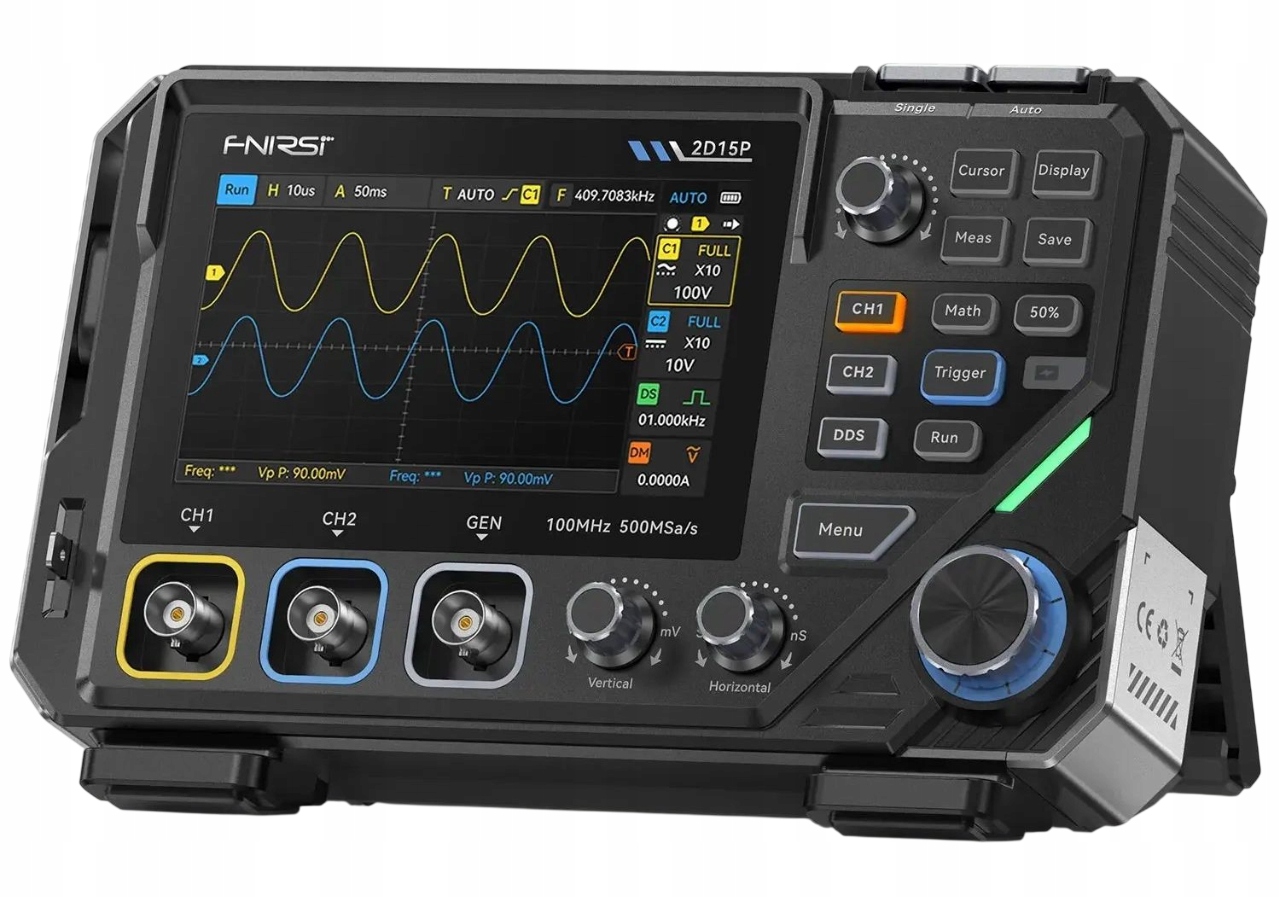

✅ FNIRSI® 2D15P to stołowy oscyloskop cyfrowy 2-kanałowy 100 MHz , który łączy w jednej obudowie oscyloskop, multimetr True RMS oraz generator sygnału DDS. Urządzenie służy do diagnostyki, analizy i pomiarów sygnałów elektronicznych w serwisie, laboratorium, edukacji oraz zaawansowanym hobby.

Oscyloskop oferuje próbkowanie 500 MSa/s, pasmo 100 MHz (1CH) / 50 MHz (2CH) oraz regulowaną głębokość pamięci do 1 M punktów, co umożliwia dokładną analizę zarówno wolnych, jak i szybkich przebiegów. Zastosowany wyświetlacz IPS 4,3" z obsługą dotykową w połączeniu z fizycznymi przyciskami i enkoderami zapewnia szybki dostęp do funkcji bez zbędnego klikania w menu.

Tryby 128-poziomowej skali szarości, Color Temperature, nieskończona persystencja oraz tryb XY pozwalają czytelnie obserwować zmiany amplitudy, jitter, przesunięcia fazowe i niestabilności sygnału. Funkcje matematyczne (dodawanie, odejmowanie, mnożenie, dzielenie) umożliwiają analizę sygnałów w czasie rzeczywistym bez potrzeby zewnętrznego oprogramowania.

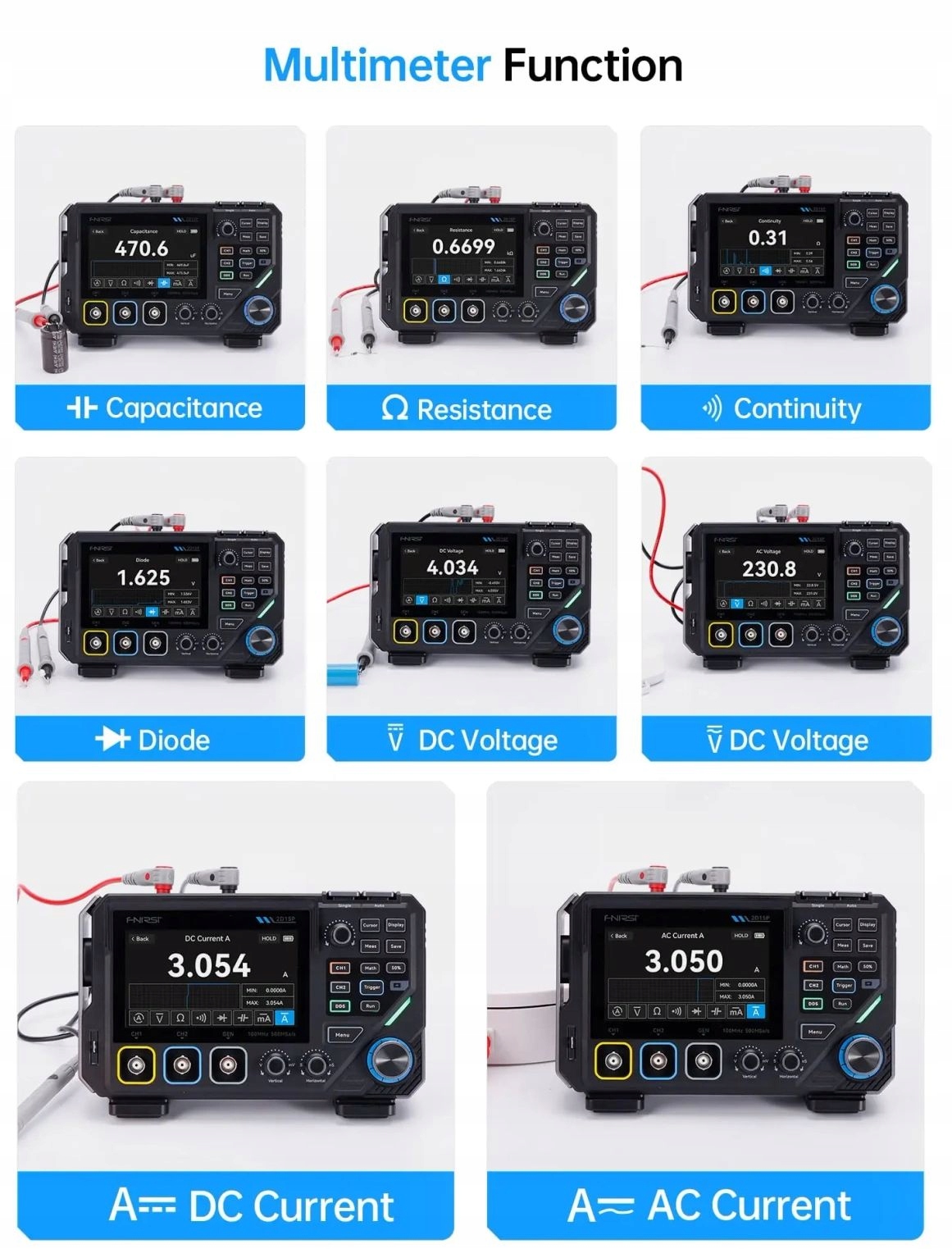

Wbudowany multimetr True RMS 19 999 counts obsługuje pomiary napięcia i prądu AC/DC, rezystancji, pojemności, test diod oraz ciągłość obwodu, a tryb Curve View prezentuje zmiany wartości w formie wykresu trendu. Całość uzupełnia generator DDS 0-10 MHz z regulacją amplitudy i wypełnienia, przydatny do testów układów analogowych i cyfrowych.

Urządzenie zasilane jest akumulatorem 5000 mAh, ładowanym przez USB-C, co pozwala na pracę także poza stanowiskiem laboratoryjnym.

✅ Specyfikacja techniczna:

• Liczba kanałów: 2
• Pasmo analogowe: 100 MHz (1CH) / 50 MHz (2CH)
• Próbkowanie: 500 MSa/s
• Głębokość pamięci: 10 k / 100 k / 1 M
• Częstotliwość odświeżania przebiegu: ok. 1200 fps
• Czułość pionowa: 10 mV - 10 V/div
• Zakres podstawy czasu: 5 ns - 50 s
• Impedancja wejściowa: 1 MΩ
• Maks. napięcie wejściowe: 800 V (sonda ×10)
• Tryby wyzwalania: Auto / Normal / Single
• Typy triggera: narastające, opadające, oba zbocza
• Tryby wyświetlania: Dot, Vector, Color Temp
• Persystencja: min / 2 s / 5 s / 10 s / 20 s / 50 s / ∞
• Tryb XY, funkcje matematyczne, kursory, zapis i eksport przebiegów

☑️ Zasilanie i konstrukcja

• Akumulator: 5000 mAh
• Ładowanie: USB-C
• Wyświetlacz: 4,3" IPS, dotykowy
• Sterowanie: ekran dotykowy + przyciski + enkodery
• Architektura: FPGA + MCU + ADC
• Obudowa: kompaktowa, ok. 30% lżejsza od klasycznych oscyloskopów stołowych

☑️ Zawartość zestawu

• FNIRSI® 2D15P Scope DMM
• 2× sonda oscyloskopowa P6100
• Przewody pomiarowe multimetru
• Przewody z krokodylkami
• Kabel USB
• Instrukcja obsługi

☑️ Porady techniczne

• Używaj ograniczenia pasma 20 MHz przy pomiarach zasilania i tętnień - znacząco redukuje szumy wysokoczęstotliwościowe.
• Tryb persystencji i Color Temp pomaga szybko wykryć jitter, zakłócenia oraz niestabilność sygnału.
• Generator DDS + tryb XY to praktyczne narzędzie do analizy charakterystyk fazowych i testów wzmacniaczy.
• Multimetr True RMS sprawdza się przy zasilaczach impulsowych i przebiegach odkształconych.
• Zapis i eksport przebiegów ułatwia dokumentację pomiarów oraz późniejszą analizę na komputerze.
