Oscyloskop cyfrowy BSIDE OT3

Podstawowe cechy

• Szerokość pasma: 10 MHz
• Częstotliwość próbkowania w czasie rzeczywistym: 48 MSA/s
• Maksymalne napięcie wejściowe: do 400 V
• Wyświetlacz: 3,2-calowy TFT LCD
• Głębokość pamięci: 128 kb
• Impedancja wejściowa: 1 MΩ, @16pf
• Sprzężenie: AC/DC

Zaawansowane funkcje pomiarowe

Ten oscyloskop umożliwia wykonywanie podstawowych pomiarów z dużą precyzją. Zaprojektowany z myślą o prostocie, pozwala na szybkie i automatyczne rejestrowanie krzywych pomiarowych. Intuicyjny interfejs użytkownika z zaledwie 4 przyciskami i bocznymi przyciskami kół zapewnia łatwość obsługi.

• Automatyczne sprawdzanie parametrów takich jak: okres, częstotliwość, amplituda, maksimum, minimum, cykl pracy, wartość skuteczna (RMS).
• Obsługiwane kształty fal: sinus, prostokąt, trójkąt, ząbki piły, pełne, pół-, szumy i wielotonowe.
• Łatwa konfiguracja automatycznych i ręcznych wyzwalaczy (tryb automatyczny, pojedynczy, normalny) z możliwością wyzwalania na zboczu narastającym lub opadającym.
• Automatyczna kalibracja podstawy czasu i amplitudy.

Kompaktowa konstrukcja i mobilność

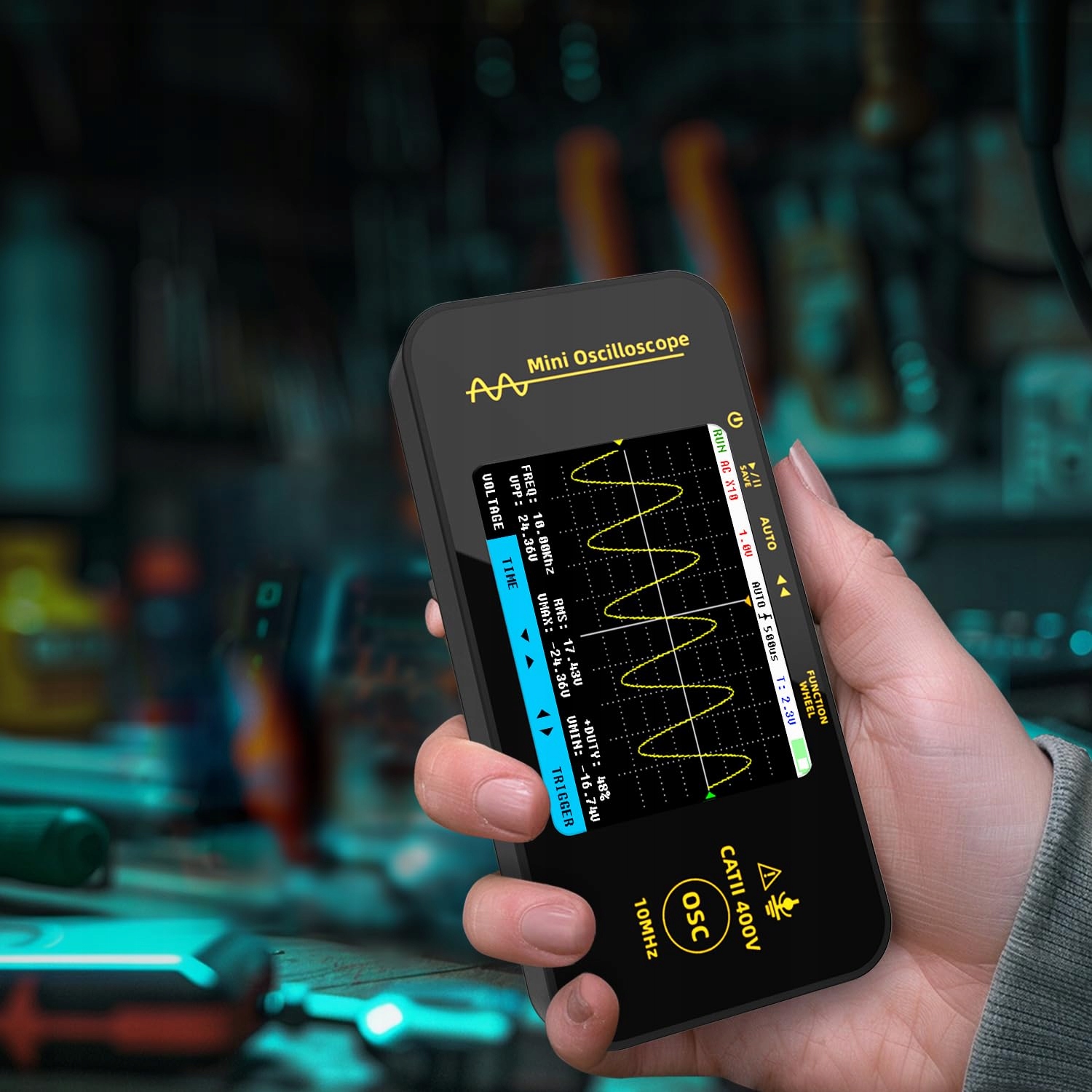

Oscyloskop BSIDE OT3 charakteryzuje się ultra-smukłą i kompaktową budową, co czyni go idealnym narzędziem do okazjonalnego użytku w terenie. Jego wymiary (129,2 x 63 x 22,3 mm) i niska waga (138 g) pozwalają na łatwe przechowywanie w kieszeni i wygodne trzymanie w jednej ręce podczas pomiarów. Małe podpórki z tyłu umożliwiają wygodne ustawienie urządzenia.

Wyświetlacz i przechowywanie danych

Duży 3,2-calowy wyświetlacz TFT LCD zapewnia wyraźne i szczegółowe wyświetlanie kształtów fal pod każdym kątem. Możliwość zapisania kształtów fal jednym kliknięciem i ich późniejszego wyświetlenia na urządzeniu lub komputerze zwiększa funkcjonalność.

Zasilanie i wytrzymałość

Wbudowany akumulator litowo-jonowy o pojemności 1200 mAh zapewnia do 8 godzin nieprzerwanej pracy. Urządzenie wyposażono w inteligentną ochronę przed oparzeniami i przeciążeniami.

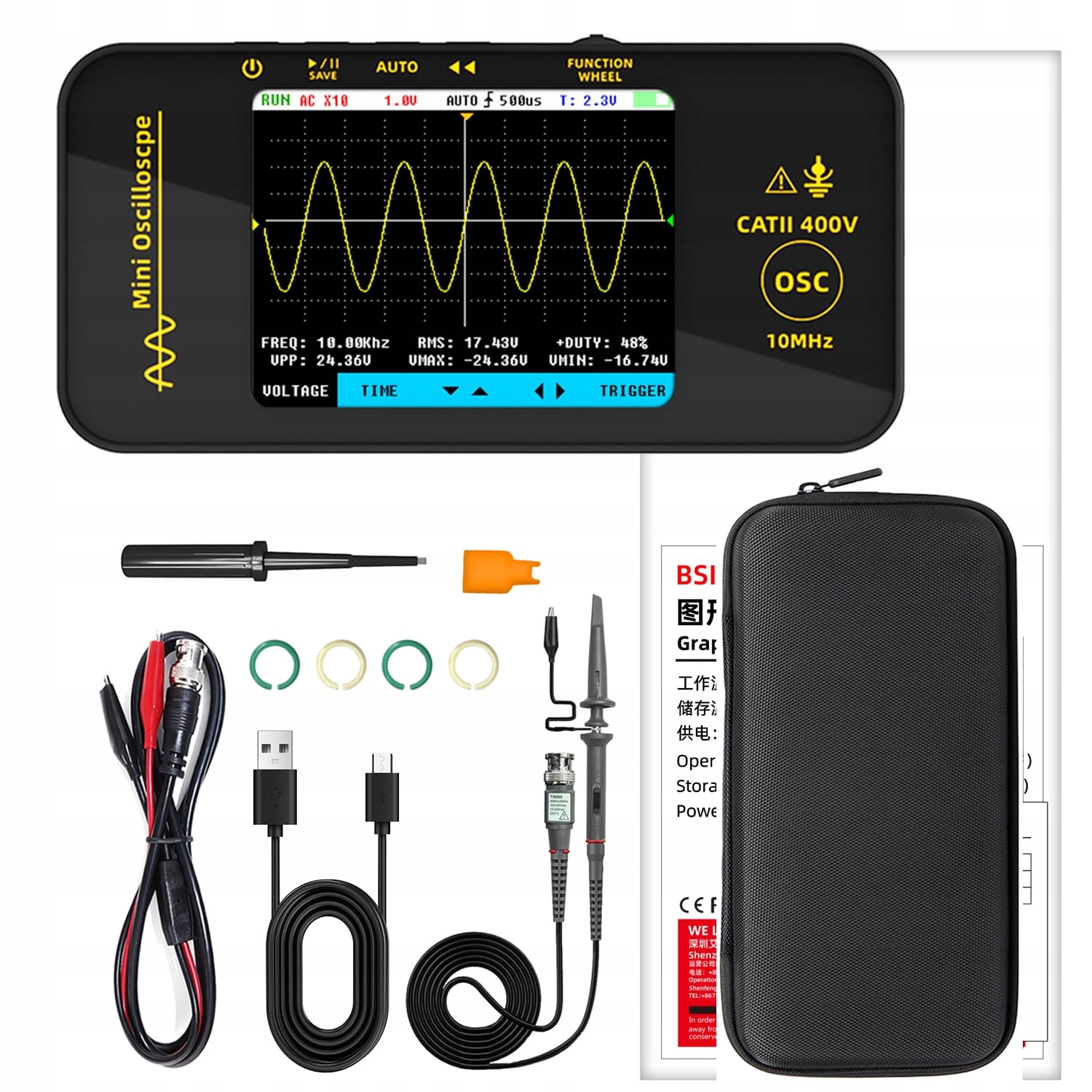

Zawartość zestawu

1. Oscyloskop ręczny
2. 1 x głowica oscyloskopowa BNC
3. 1 x głowica dotykowa z zaciskiem krokodylkowym BNC
4. Torba transportowa
5. Kabel do ładowania USB C
6. 4 x kolorowy pierścień
7. Wkrętaki wyrównujące
8. Instrukcja obsługi w języku angielskim

Specyfikacja techniczna

• Wyświetlacz: 3,2-calowy TFT LCD.
• Szerokość pasma: 10 MHz
• Częstotliwość próbkowania w czasie rzeczywistym: 48 MSA/s
• Głębokość pamięci: 128 kb
• Impedancja wejściowa: 1 MΩ, @16pf
• Sprzężenie: AC/DC.
• Pozioma podstawa czasu: 100 ns/div-20s/div, dokładność: 20 ppm
• Czułość pionowa: 20 mV/div-10 V/div
• Maksymalne napięcie wejściowe: X1: ± 40 V; X10: ± 400 V (prąd stały + AC szczyt)
• Automatyczne sprawdzanie: okres, częstotliwość, amplituda, maksimum, minimum, cykl pracy, root mean Square
• Tryb wyzwalania: automatyczny, pojedynczy, normalny.
• Wyzwalacz: podnosząca/opadająca
• Moc: 1200 mAh akumulator litowo-jonowy do wielokrotnego ładowania.
• Wymiary: 129,2 x 63 x 22,3 mm
• Waga: 138 g
