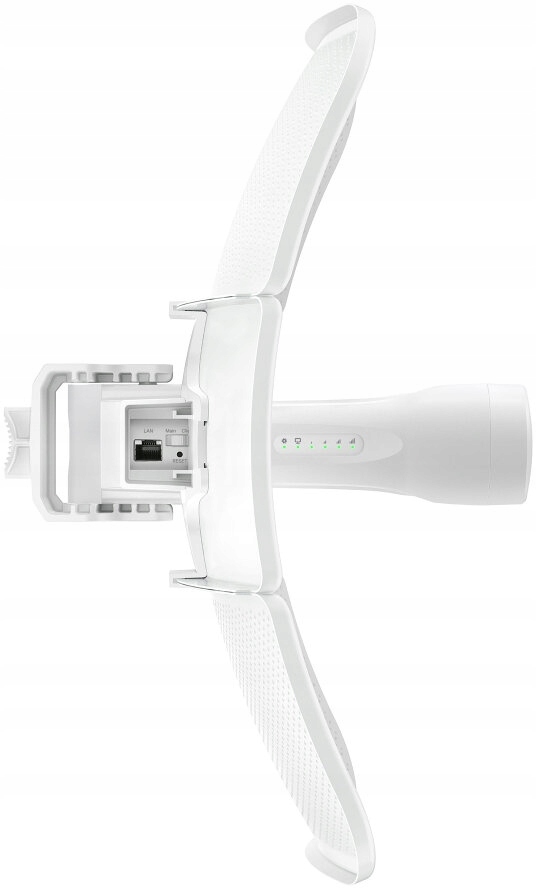

TP-Link Beam Bridge 5 UR KIT

Bezprzewodowy most dalekiego zasięgu Omada 5 GHz 867 Mb/s

Opis produktu

TP-Link Beam Bridge 5 UR KIT to profesjonalny zestaw mostu bezprzewodowego przeznaczony do budowy stabilnych połączeń sieciowych pomiędzy oddalonymi lokalizacjami. Urządzenie należy do ekosystemu Omada SDN i umożliwia bezprzewodową transmisję danych w paśmie 5 GHz z maksymalną prędkością do 867 Mb/s.

Zestaw składa się z dwóch fabrycznie skonfigurowanych urządzeń, które po podłączeniu zasilania automatycznie zestawiają połączenie typu Point-to-Point. Dzięki temu instalacja mostu radiowego jest bardzo szybka i nie wymaga skomplikowanej konfiguracji. System został zaprojektowany do pracy w instalacjach dalekiego zasięgu i umożliwia transmisję danych na dystansie nawet do 15 kilometrów przy zachowaniu stabilnego sygnału.

Beam Bridge 5 UR KIT wykorzystuje kierunkowe anteny o wysokim zysku 23 dBi, które zapewniają bardzo dobrą koncentrację sygnału i pozwalają na realizację połączeń w wymagających środowiskach terenowych. Urządzenia pracują w technologii 2×2 MU-MIMO, co zwiększa efektywność transmisji oraz poprawia wydajność sieci.

Urządzenie obsługuje standard IEEE 802.11ac, oferując szerokość kanału do 80 MHz i modulację 256-QAM, dzięki czemu możliwe jest osiągnięcie wysokiej przepustowości transmisji nawet przy dużych odległościach między punktami instalacji.

Zestaw został zaprojektowany z myślą o prostym wdrożeniu. Funkcja Plug and Play umożliwia natychmiastowe zestawienie połączenia pomiędzy urządzeniami, a aplikacja Omada pozwala na precyzyjne ustawienie anten dzięki wizualizacji siły sygnału w czasie rzeczywistym. W aplikacji można także wykonać test prędkości połączenia oraz sprawdzić poprawność instalacji.

Beam Bridge 5 UR KIT posiada gigabitowy port Ethernet z obsługą PoE, który umożliwia przesyłanie danych i zasilania jednym przewodem sieciowym. Urządzenie obsługuje zarówno standard 802.3af PoE, jak i Passive PoE 24 V lub 48 V, co znacznie upraszcza instalację.

Konstrukcja została przygotowana do pracy w wymagających warunkach zewnętrznych. Obudowa posiada klasę szczelności IP65, a dodatkowa ochrona przeciwprzepięciowa 6 kV zwiększa bezpieczeństwo pracy instalacji. Urządzenie może pracować w bardzo szerokim zakresie temperatur od -40 °C do +70 °C, dzięki czemu sprawdzi się zarówno w gorącym klimacie, jak i w bardzo niskich temperaturach.

Most bezprzewodowy może być zarządzany lokalnie lub centralnie w systemie Omada SDN, który umożliwia monitoring, konfigurację i zarządzanie wieloma urządzeniami z jednego panelu administracyjnego lub aplikacji mobilnej.

Beam Bridge 5 UR KIT jest przeznaczony do zastosowań takich jak:

• połączenia sieci między budynkami
• monitoring IP i systemy CCTV
• sieci przemysłowe
• gospodarstwa rolne i obiekty oddalone od infrastruktury kablowej
• hotele, ośrodki turystyczne i kampusy
• instalacje w trudnym terenie (lasy, wyspy, kopalnie)

Najważniejsze wymagania instalacyjne

1. Pełna widzialność optyczna (Line of Sight – LOS)

Między obiema antenami musi istnieć bezpośrednia widoczność optyczna. Oznacza to brak przeszkód takich jak budynki, drzewa, słupy, konstrukcje stalowe czy linie energetyczne pomiędzy punktami instalacji. Nawet częściowe zasłonięcie sygnału może znacząco pogorszyć stabilność połączenia lub zmniejszyć jego przepustowość.

2. Zachowanie strefy Fresnela

Oprócz samej widoczności optycznej ważne jest również, aby przestrzeń pomiędzy antenami była możliwie wolna od przeszkód. Elementy znajdujące się blisko linii transmisji mogą powodować odbicia i zakłócenia sygnału radiowego.

3. Precyzyjne ustawienie anten

Anteny o dużym zysku kierunkowym (23 dBi) wymagają dokładnego ustawienia w osi. Nawet niewielkie odchylenie może obniżyć poziom sygnału. Do precyzyjnego ustawienia można wykorzystać funkcję Antenna Alignment w aplikacji Omada, która pokazuje poziom sygnału w czasie rzeczywistym.

4. Stabilny punkt montażu

Urządzenia powinny być zamontowane na stabilnym maszcie lub konstrukcji, która nie będzie się poruszać pod wpływem wiatru. Ruch anten może powodować spadki sygnału i niestabilność połączenia.

5. Odpowiednia wysokość instalacji

Antena powinna być zamontowana na takiej wysokości, aby uniknąć przeszkód terenowych, takich jak drzewa czy zabudowa.

6. Uziemienie instalacji

Przy montażu zewnętrznym zaleca się prawidłowe uziemienie masztu i ekranowanych przewodów Ethernet, aby zwiększyć odporność instalacji na wyładowania atmosferyczne.

7. Odpowiedni przewód sieciowy

Do połączenia urządzenia z siecią należy używać zewnętrznych przewodów Ethernet kategorii minimum Cat5e, najlepiej ekranowanych (FTP lub STP), szczególnie przy instalacjach na zewnątrz.

Krótki opis instalacji

Instalacja zestawu Beam Bridge 5 UR KIT jest stosunkowo prosta dzięki fabrycznej konfiguracji mostu punkt-punkt. Urządzenia są już sparowane, dlatego po podłączeniu zasilania automatycznie zestawiają połączenie.

1. Zamontuj oba urządzenia na masztach lub konstrukcjach montażowych skierowanych w stronę drugiej lokalizacji.
2. Podłącz przewód Ethernet od urządzenia do adaptera PoE, a następnie do routera, switcha lub sieci lokalnej.
3. Podłącz zasilanie do adaptera PoE.
4. Po uruchomieniu urządzenia automatycznie nawiążą połączenie radiowe.
5. Za pomocą aplikacji Omada sprawdź poziom sygnału i dokładnie ustaw anteny, aby uzyskać najlepszą jakość połączenia.

Po poprawnym ustawieniu i konfiguracji most bezprzewodowy umożliwia stabilną transmisję danych pomiędzy oddalonymi lokalizacjami nawet na dystansie kilkunastu kilometrów.

Pełna specyfikacja techniczna

Standardy Wi-Fi: IEEE 802.11a / 802.11n / 802.11ac

Pasmo pracy: 5 GHz

Maksymalna prędkość transmisji: do 867 Mb/s

Zasięg transmisji bezprzewodowej: do 15 km

Technologia radiowa: OFDM (Orthogonal Frequency-Division Multiplexing)

MU-MIMO: 2×2 Downlink MU-MIMO

Strumienie przestrzenne: 2

Szerokość kanału: 20 / 40 / 80 MHz

Modulacja: 256-QAM, 64-QAM, 16-QAM, QPSK, BPSK

Zakresy częstotliwości:

• 5.150 – 5.250 GHz (U-NII-1)
• 5.250 – 5.350 GHz (U-NII-2A, DFS)
• 5.470 – 5.725 GHz (U-NII-2C, DFS)
• 5.725 – 5.850 GHz (U-NII-3 / ISM)

Prędkości transmisji:

• 802.11ac: 8.6 Mb/s – 866 Mb/s (MCS0–MCS9, NSS 1–2, VHT20/40/80)
• 802.11n: 8.6 Mb/s – 300 Mb/s (MCS0–MCS7, NSS 1–2, HT20/40)

Anteny:

• 2 × kierunkowe anteny 5 GHz
• zysk anteny 23 dBi (maksymalny)

Interfejsy sieciowe:

• 1 × port Ethernet 10/100/1000 Mb/s RJ45 (Gigabit, PoE In)

Pamięć:

• Flash: 128 Mbit
• RAM: 1024 Mbit

Przyciski i przełączniki:

• przycisk Reset (przytrzymanie powyżej 5 s przywraca ustawienia fabryczne)
• przełącznik trybu pracy urządzenia (Main AP / Client AP)

Diody LED:

• wielokolorowa dioda systemowa (status zasilania, inicjalizacji firmware, status uplinku, parowanie, reset, lokalizacja, błędy)
• dioda LAN
• 4 diody RSSI informujące o sile sygnału

Moc nadawania:

• maksymalna moc (CE EIRP): do 23 dBm w U-NII-1 i U-NII-2A, do 30 dBm w U-NII-2C
• maksymalna moc (FCC Conducted): do 27 dBm
• minimalna moc: 4–6 dBm w zależności od pasma
• regulacja mocy: co 1 dBm

Zasilanie:

• PoE 802.3af (piny 1,2 oraz 3,6)
• Passive PoE 24 V lub 48 V (piny +4,5 / -7,8)

Pobór mocy:

• maksymalny pobór mocy: około 15.8 W
• tryb bezczynności: około 2.87 W

Ochrona elektryczna:

• ochrona przeciwprzepięciowa Ethernet: ±6 kV
• ochrona ESD: ±30 kV (wyładowanie w powietrzu), ±4 kV (kontakt)

Funkcje bezprzewodowe i sieciowe:

• maksymalna liczba klientów: 8
• obsługa topologii PtP (Point-to-Point)
• obsługa topologii PtMP (Point-to-Multipoint) do 4 urządzeń
• Guest Network
• ACS (Automatic Channel Selection)
• Channel Optimization
• Antenna Alignment
• Speed Test
• Rogue AP Detection
• ograniczanie prędkości SSID
• ograniczanie prędkości klientów
• zarządzanie multicast / broadcast rate

Zabezpieczenia i uwierzytelnianie:

• WPA Personal / Enterprise
• WPA2 Personal / Enterprise
• EAP-TLS
• EAP-TTLS
• EAP-PEAP
• EAP-CHAP
• EAP-SIM
• EAP-AKA
• EAP-GTC
• EAP-FAST
• EAP-MD5
• EAP-MSCHAPv2
• PEAPv0
• PEAPv1

Zarządzanie urządzeniem:

• Omada Controller (wersja 5.15.24 lub nowsza)
• Omada Essential (wersja 5.15.24 lub nowsza)
• aplikacja Omada (wersja 4.25 lub nowsza)
• zarządzanie autonomiczne (Standalone)
• SSH
• SNMP v1 / v2c / v3

Tryby pracy:

• Access Point
• Client AP

Funkcje systemowe:

• log systemowy
• harmonogram restartu
• harmonogram sieci WLAN
• synchronizacja czasu NTP
• powiadomienia e-mail
• aktualizacja firmware
• kopia zapasowa i przywracanie konfiguracji
• sterowanie diodami LED

Funkcje sieciowe:

• VLAN dla SSID
• VLAN zarządzania
• obsługa IPv4
• DHCP Client
• LLDP (Link Layer Discovery Protocol)
• mDNS

Narzędzia diagnostyczne:

• Ping
• Traceroute
• Packet Capture
• Terminal

Parametry środowiskowe:

• temperatura pracy: -40°C do +70°C
• temperatura przechowywania: -40°C do +70°C
• wilgotność pracy: 10–90% bez kondensacji
• wilgotność przechowywania: 5–90% bez kondensacji
• maksymalna wysokość pracy: do 2000 m n.p.m.
• odporność na wiatr: klasa 16

Obudowa i montaż:

• obudowa odporna na warunki atmosferyczne IP65
• montaż na maszcie (zestaw montażowy w komplecie)

Wymiary i waga:

• wymiary urządzenia: 366 × 280 × 207 mm
• wymiary opakowania: 390 × 296 × 165 mm
• waga urządzenia: 1.1 kg
• waga zestawu montażowego: 0.048 kg
• waga zestawu w opakowaniu: 3.74 kg

Zawartość zestawu:

• 2 × urządzenie Beam Bridge 5 UR
• 2 × adapter Passive PoE
• 2 × przewód zasilający
• 2 × zestaw montażowy
• instrukcja instalacji
